管道焊接用法兰对位工装结构

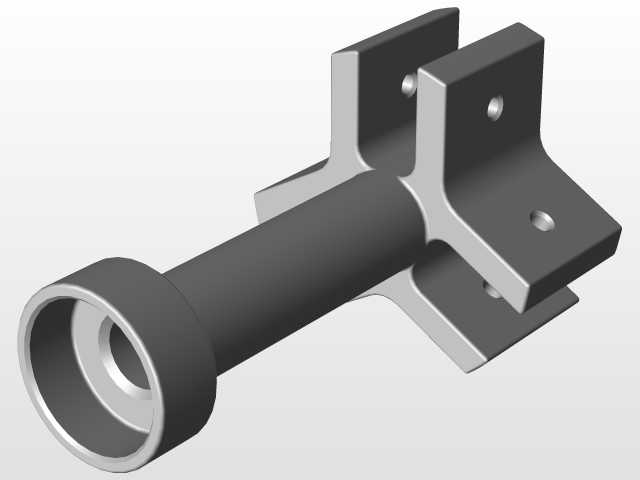

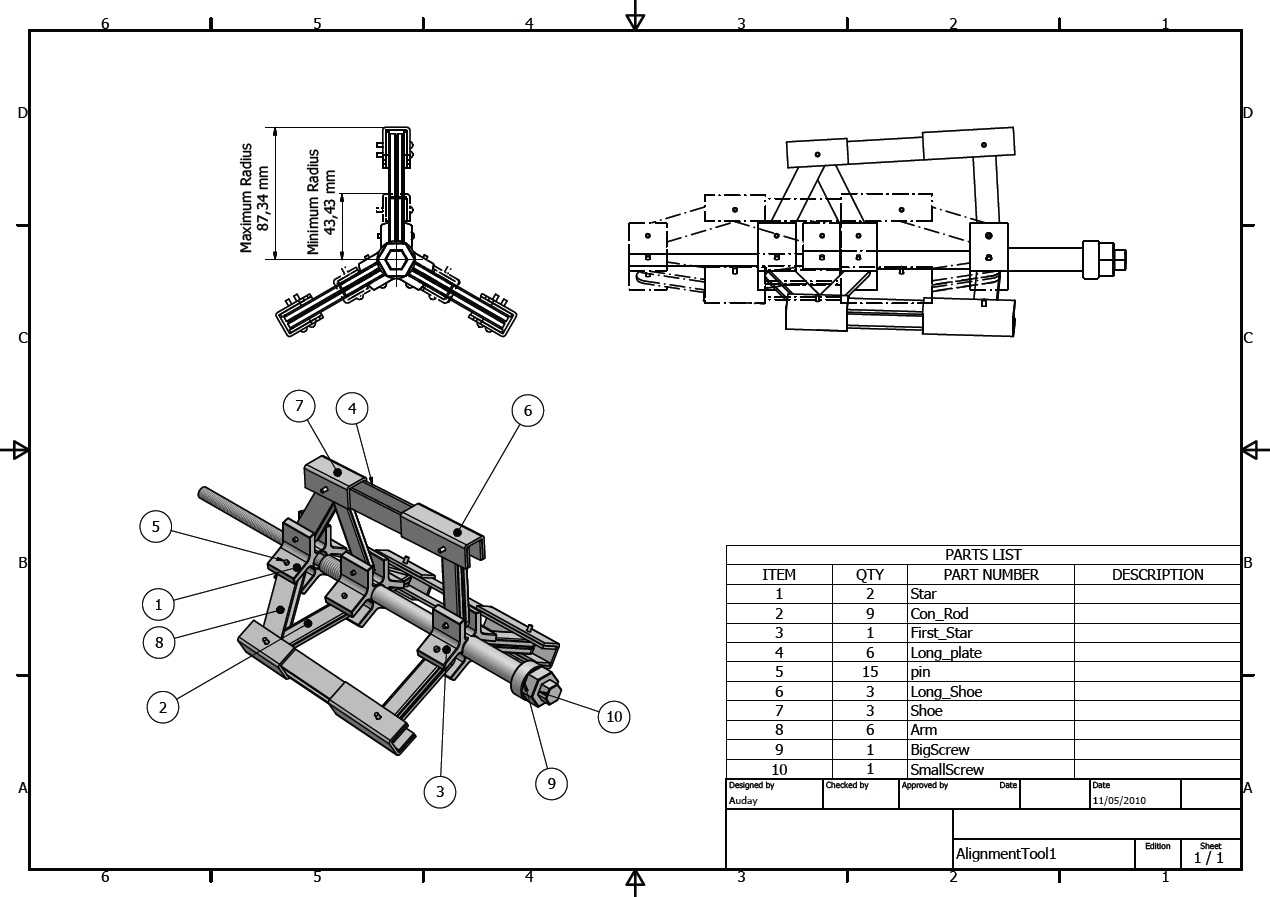

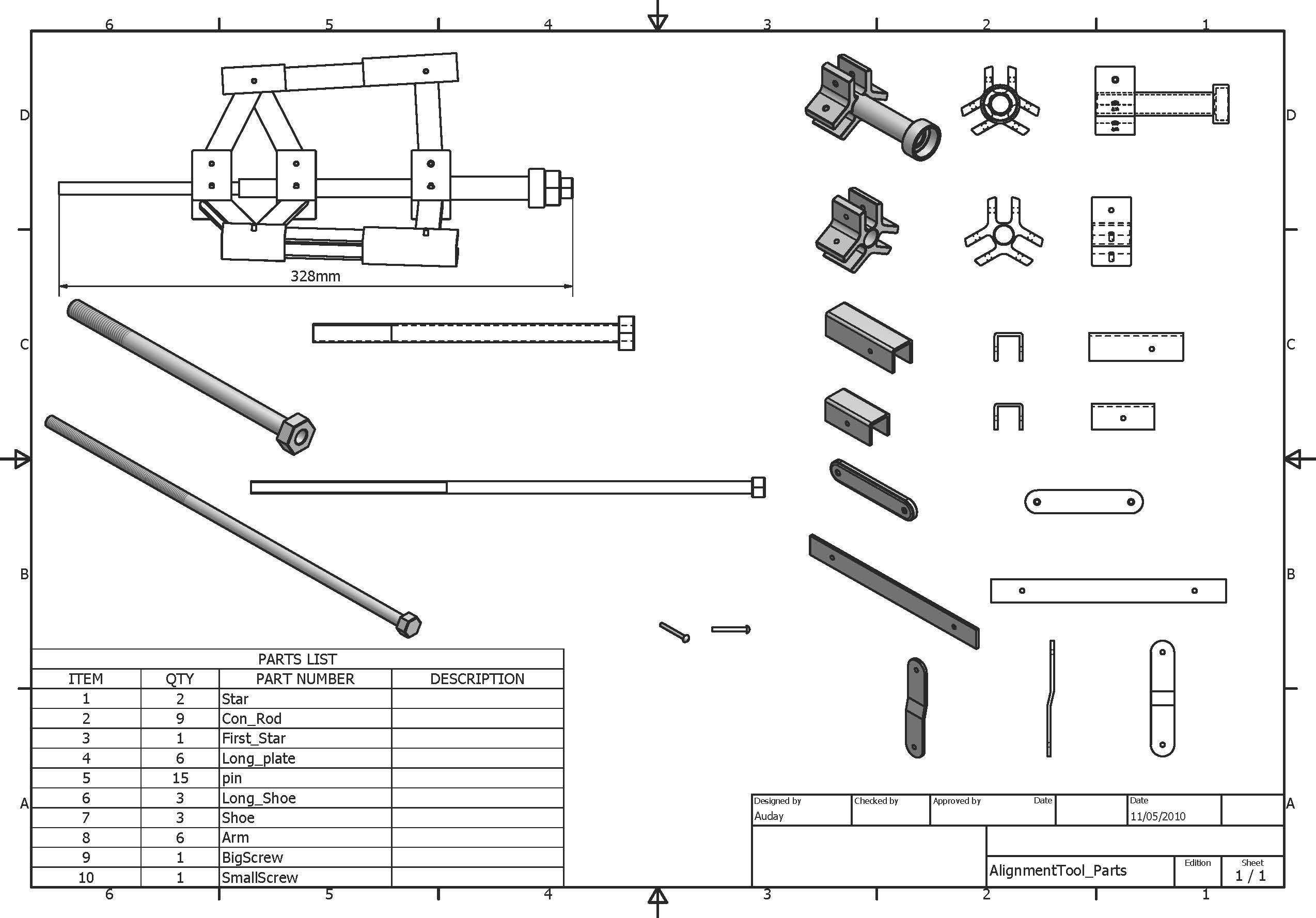

在现场管道预制、车间管段组对的焊接作业场景里，法兰与管端的同轴度、端面垂直度偏差一直是影响管路密封性能、后续安装对接精度的核心管控点，传统作业多采用角尺靠量、点焊拉筋校正的方式，不仅对操作工人的经验依赖度极高，组对效率低，还容易在点焊校正过程中造成管端局部变形，后续拆除拉筋还会留下焊疤需要额外打磨处理，这款法兰对齐工具正是针对这类现场痛点设计的专用组对工装。从结构设计逻辑来看，这款工装采用三爪定心的基础架构，三个可同步伸缩的卡爪能够适配一定管径范围内的圆管外壁，卡爪接触面做了防滑齿纹处理，夹紧后不会沿管周方向打滑偏移，保证工装与管段的同轴基准统一。工装的法兰定位侧设置了可调节的顶推与压紧结构，能够将待焊接的法兰端面紧贴定位基准面，通过调整侧向的锁紧螺栓，可快速修正法兰端面与管道轴线的垂直度偏差，避免法兰焊后出现偏斜，导致后续管路连接时螺栓无法穿入、密封垫受压不均出现泄漏的问题。不同于大型法兰组对设备的笨重结构，这款工装整体采用框架式镂空结构，在保证结构刚性的前提下尽可能降低了整体重量，单人即可完成搬运、装夹操作，适合野外施工作业、狭小空间内的管道组对场景使用。从安装边界来看，工装的定心卡爪行程覆盖了常规中小管径的工业管道安装需求，卡爪张开到最大行程时，整体外轮廓不会超出法兰螺栓孔的分布圆范围，不会干涉法兰与管道之间的点焊定位作业，装夹完成后作业人员可直接在工装预留的操作空位处完成间断点焊固定，待法兰点焊牢固后，只需松开卡爪与侧向压紧结构即可快速拆下工装，不会在管壁或法兰表面留下压痕损伤。工装的各个活动连接部位都做了间隙配合处理，长期在焊接飞溅、粉尘较多的作业环境下使用也不会出现卡滞，日常维护仅需定期在铰接点涂抹润滑脂即可，不需要复杂的调校步骤，即使是经验不足的新手作业人员，也能借助这款工装快速完成法兰与管道的高精度组对，大幅降低组对环节的时间成本，减少焊后校正的返工量。在长距离输送管线、工艺管道安装、设备进出口管段预制等场景中，这款工装能够统一法兰组对的精度标准，避免不同操作人员的手法差异带来的组对质量波动，有效提升管路焊接的整体施工质量。
