M4A1枪机螺栓载体三维结构设计

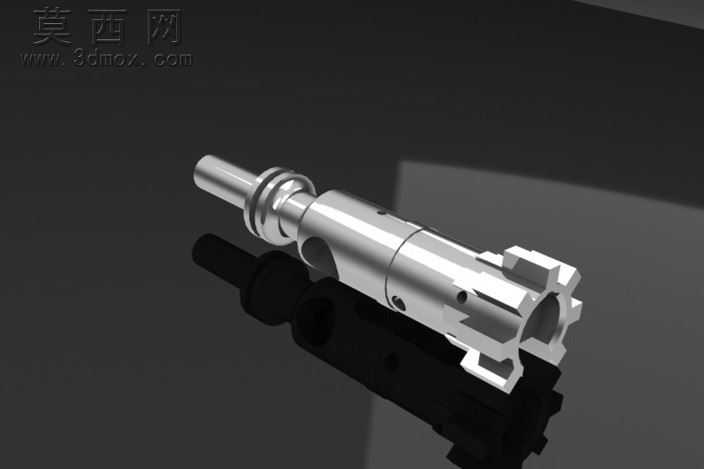

本作品为M4A1系列枪械配套的螺栓载体结构三维建模成果，建模过程严格参照真实枪械部件的尺寸公差与装配逻辑完成，整体采用自顶向下的设计思路，先完成整体轮廓的参数化草绘，再通过拉伸、旋转、切除、扫描等常用三维建模特征逐步细化每一处结构细节。模型渲染阶段采用金属镀铬材质搭配哑光黑色背景，通过三点布光方案突出金属部件的机加工质感，表面的倒角、退刀槽、定位孔等细节均做了真实的光影反射处理，还原了钢制机加工零件的真实视觉效果。从结构设计来看，该螺栓载体整体分为头部闭锁凸笋段、中部主体承载段、尾部导杆段三个核心部分，头部的多瓣式凸笋结构完全匹配枪机闭锁的啮合需求，每一处凸笋的角度、宽度、倒角尺寸都经过反复校核，保证闭锁动作的顺畅与定位精度；中部主体段设计有抽壳钩让位槽、击针通孔、抛壳挺避让缺口，同时预留了导气活塞的连接定位孔，各孔位的同轴度、位置度公差均按照真实枪械的加工要求设定，保证各部件装配后无运动干涉；尾部导杆段设计有复进簧定位台阶与缓冲垫贴合面，表面的环形槽用于安装密封胶圈，兼顾导气密封与往复运动的导向作用。建模过程中对所有锐边均做了0.2-0.5mm不等的倒角处理，还原真实机加工零件的工艺特征，避免应力集中的同时也让渲染效果更贴近实物。整个模型的参数均可编辑，可根据不同口径、不同型号的ar15系列枪械需求调整对应尺寸，既可以作为枪械结构原理学习的直观演示模型，也可用于军事主题文创产品的结构设计参考，模型的装配关系完整，可直接导入仿真软件完成枪机往复运动、闭锁开闭锁动作的运动仿真，验证结构设计的合理性。
