标准传动链条SolidWorks参数化设计模型

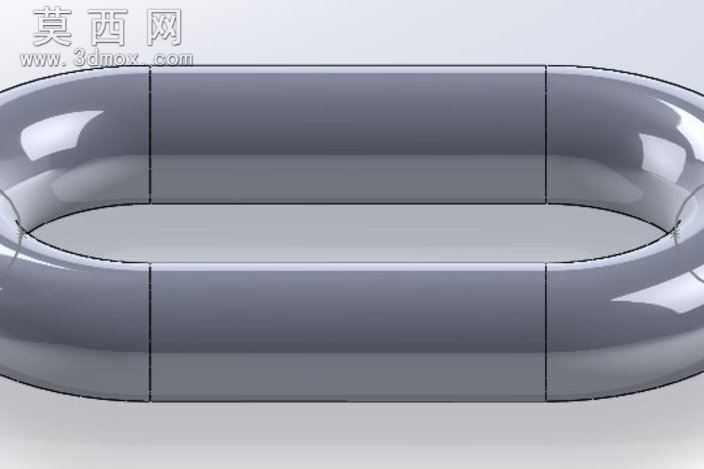

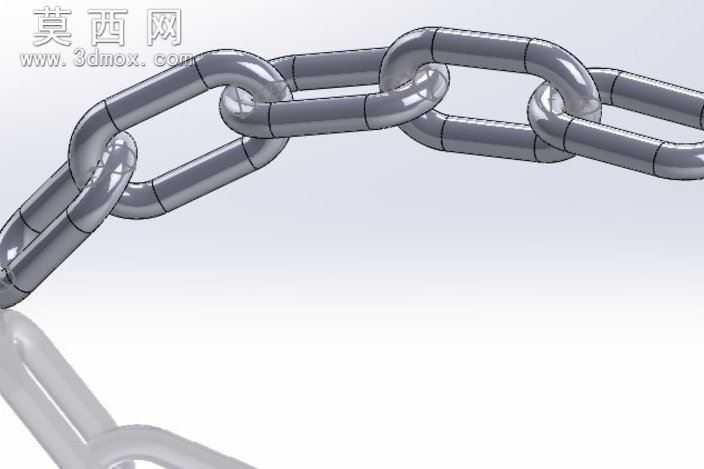

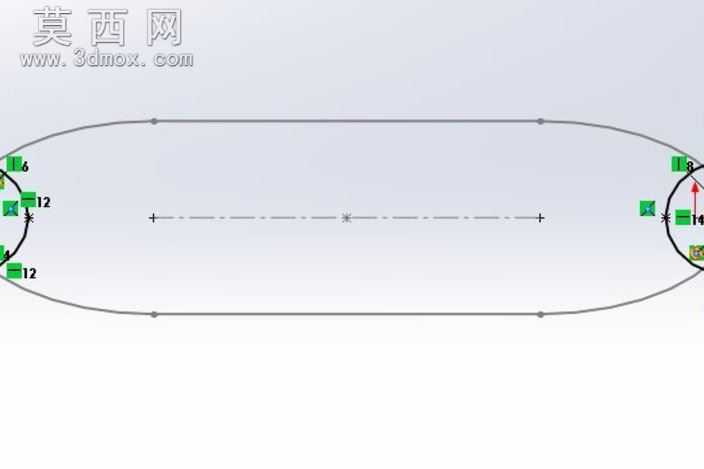

本模型为标准工业传动链条的三维参数化设计模型，在SolidWorks环境下完成全流程建模与装配验证，解决了常规链条建模中链节啮合错位、环扣衔接不自然的常见问题。建模过程采用自底向上的设计思路，首先完成单个链节的实体构建：先绘制链环的截面轮廓，通过扫描特征生成闭合的椭圆环实体，对环体边缘做等半径圆角处理，还原真实链条的冲压倒角工艺特征，避免尖锐棱角带来的渲染失真与装配干涉问题。完成单个链节建模后，通过基准轴配合、链节间的铰接约束完成相邻链节的环扣装配，确保每一节链环都能绕铰接轴实现预设角度的自由转动，完全匹配真实链条的弯折活动特性。模型采用参数化关联设计，将链节的线径、环体内孔尺寸、链节长度等核心参数设置为全局变量，使用者只需修改对应参数即可快速生成不同规格的链条模型，无需重复进行草图绘制与特征操作，大幅提升同系列链条的设计效率。材质配置上，模型默认赋予合金钢材质属性，调整金属材质的反射率、粗糙度参数，还原工业链条表面经热处理后的哑光金属质感，渲染效果贴近真实工业构件的视觉表现。设计过程中特意规避了链条建模时常见的链体重叠、铰接轴错位问题，通过添加配合限位约束，确保链条在伸直状态下所有链节保持同轴排布，弯折时相邻链节的转动角度符合机械设计规范，不会出现结构穿模的问题。该建模方法逻辑清晰，无需复杂的插件辅助即可完成，既可以作为机械设计教学中链条类构件的建模参考案例，也可直接导入传动设备的装配体中，作为输送机构、传动系统的组成部件使用，模型结构完整，特征树清晰可编辑，能够适配不同场景下的设计调用需求。
