卧式液压起重千斤顶结构设计

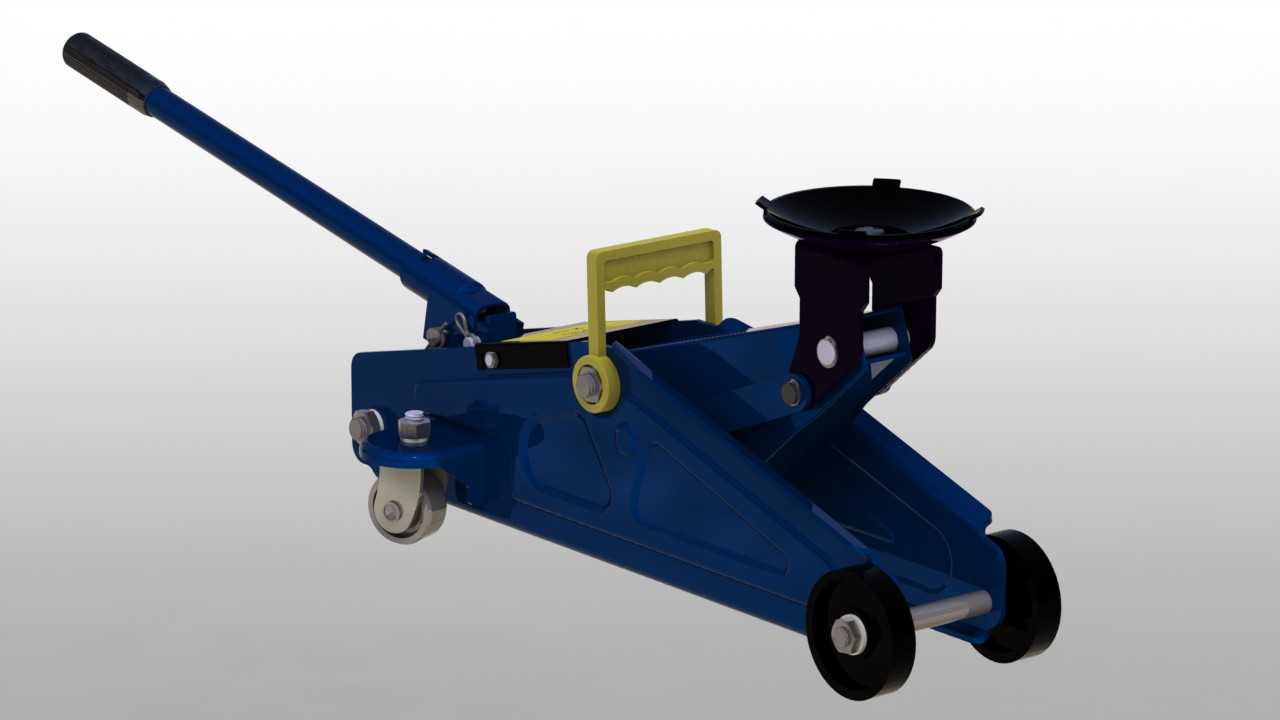

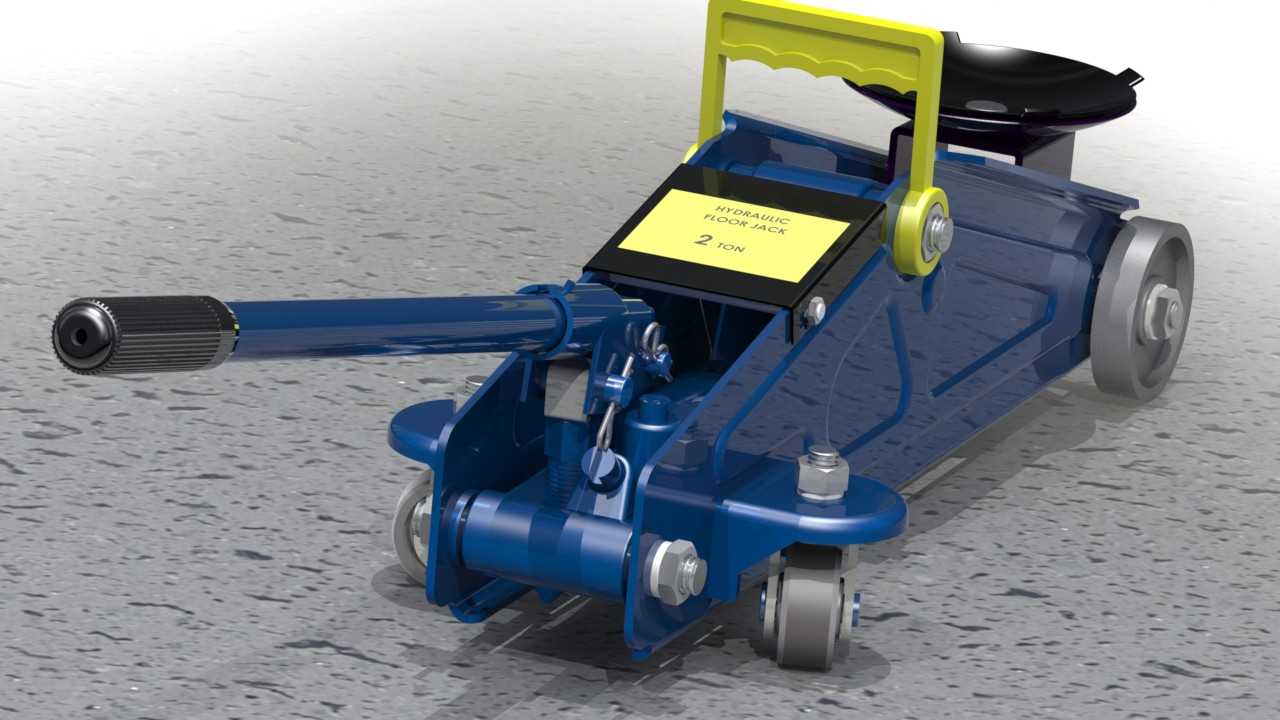

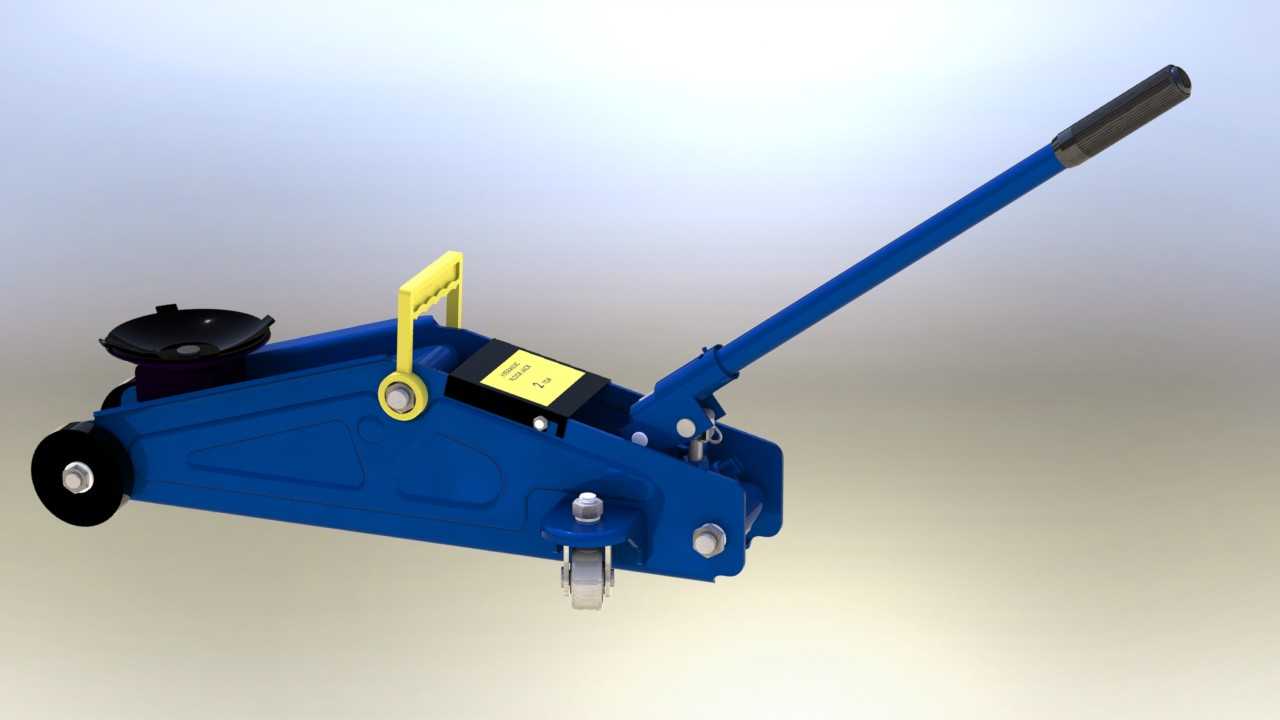

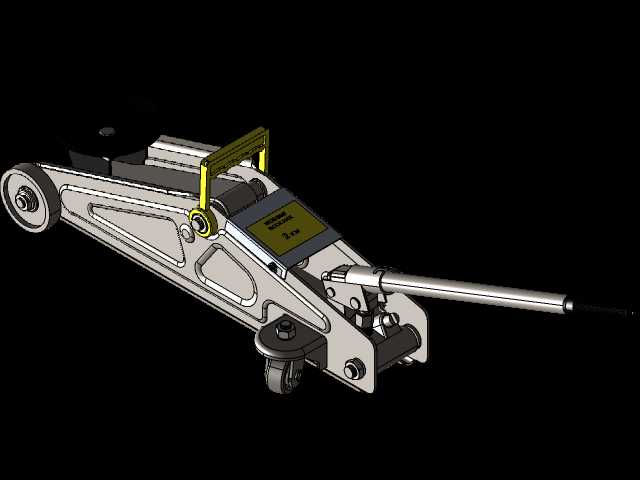

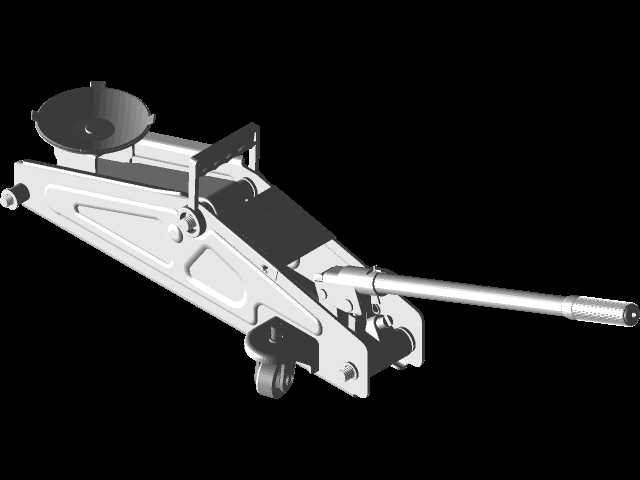

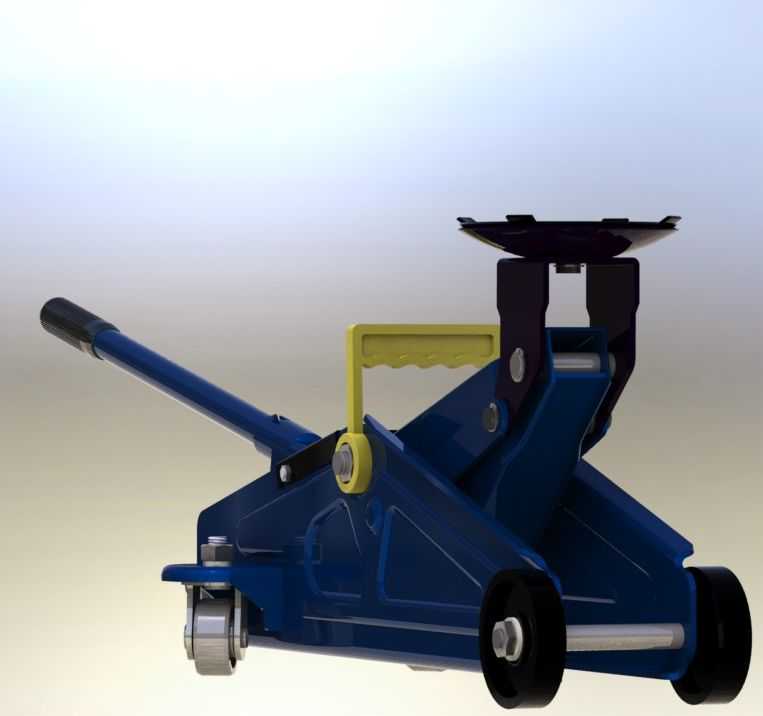

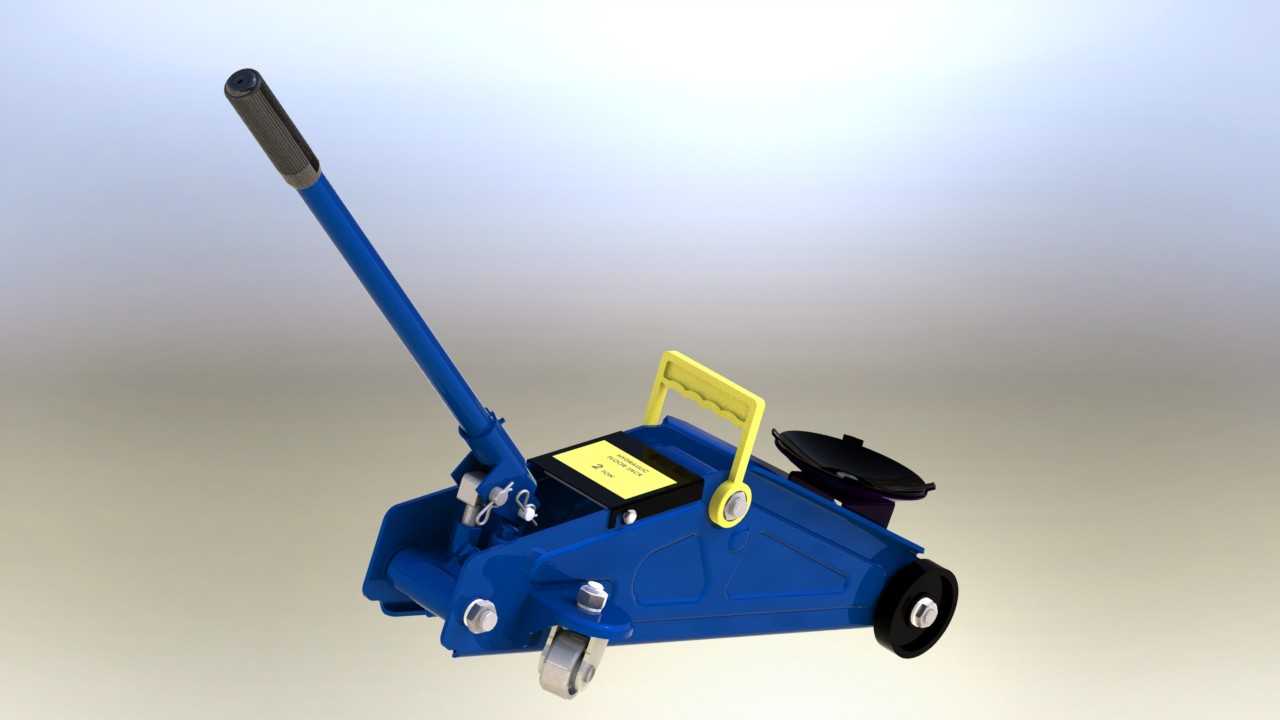

这款卧式液压顶升设备，核心应用场景集中在乘用车维修工位、小型设备装配移位、仓储重物短距离顶升调整等领域，日常汽修场景里更换轮胎、底盘检修时的车辆举升是其最常见的使用工况，相比立式剪式顶升工具，它的低位起始高度适配多数家用轿车的底盘间隙，无需额外垫高就能顺利伸入车辆底部指定支撑位。从功能特性来看，它依托液压传动原理实现力的放大，长压杆的杠杆力臂设计匹配普通人手的施力范围，单次压动的顶升行程经过合理匹配，不会出现单次行程过短导致操作频次过高、或是单次行程过长带来的顶升稳定性不足问题；前端承载托盘做了防滑限位结构，和车辆底盘的支撑筋位接触时能避免滑移脱落，侧面的提手结构方便工位间短距离转移，底部的前后滚轮组既承担设备自身移动的功能，也在顶升过程中配合车身抬升时的微小水平位移，避免刚性支撑带来的结构别卡。设计阶段首先要明确的是安装边界与外形尺寸约束，整机最低高度要控制在普通家用轿车底盘离地间隙以内，也就是常规120-140mm的起始高度区间，最大顶升高度要满足轮胎完全脱离地面的检修需求，通常覆盖300-380mm的顶升行程；整体宽度要避开车辆底部的排气、护板等突出结构，长度方向要保证压杆操作时不会和车身侧面发生干涉。结构设计上，液压油缸的布置采用卧式偏置布局，既压低了整机整体高度，也让重心落在滚轮组的支撑范围内，满负载顶升时不会出现侧倾风险；泄压阀的位置设置在压杆基座附近，操作人员可以在压杆操作位直接用脚控制泄压速度，避免俯身操作时的安全隐患，泄压阻尼经过匹配，下降速度平稳可控，不会出现负载骤降的问题。承载臂的铰接点位置经过受力优化，在最大顶升高度时，承载臂的受力角度依然保持在结构件许用应力范围内，不会出现力臂突变导致的操作力陡增；所有铰接销轴都做了耐磨衬套设计，长期反复使用也不会出现铰接间隙过大导致的顶升晃量，托盘的球面连接结构可以自适应不同角度的支撑面，哪怕支撑面存在微小倾斜，也能保证托盘和被顶升物体完全贴合，避免局部应力集中。滚轮组采用前定向后万向的配置，移动时转向灵活，顶升受力时定向轮承担主要纵向载荷，万向轮不会出现受力偏转导致的设备移位，整机的重量控制在单人可搬运的范围内，适合流动汽修、小型维修门店的日常使用需求，不需要额外的吊装设备就能完成工位转移。
