紧凑型三轴数控冲浪板热压成型设备结构

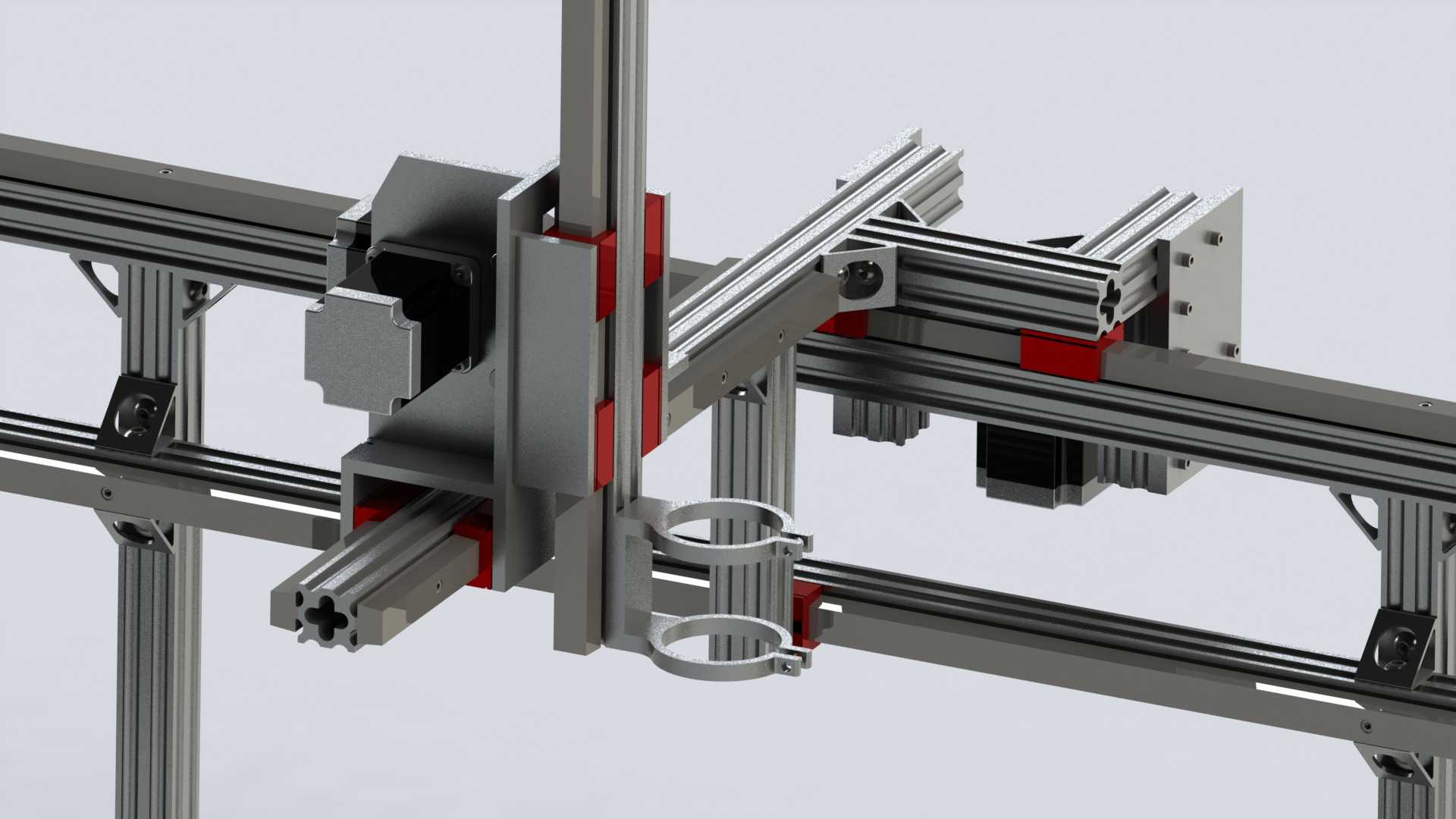

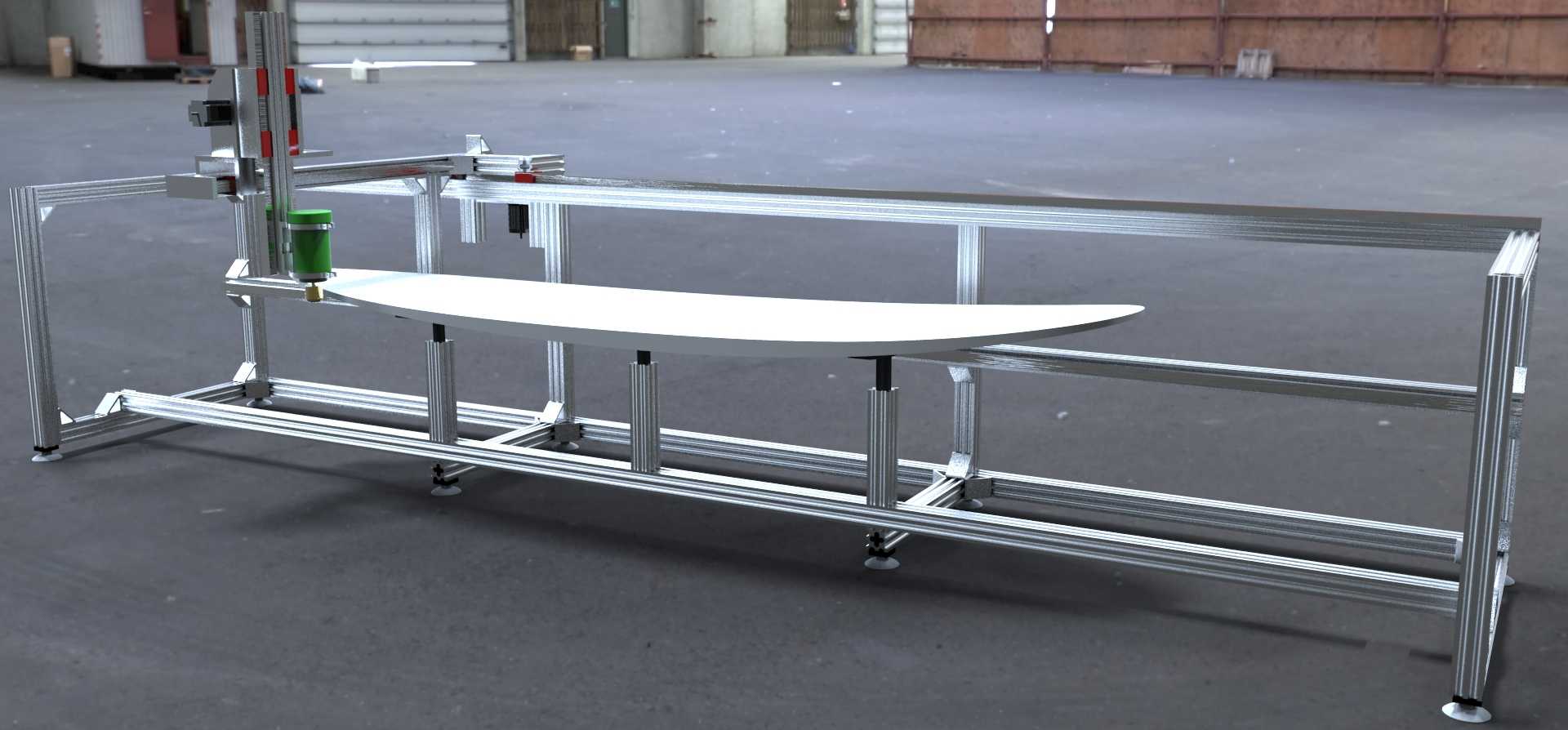

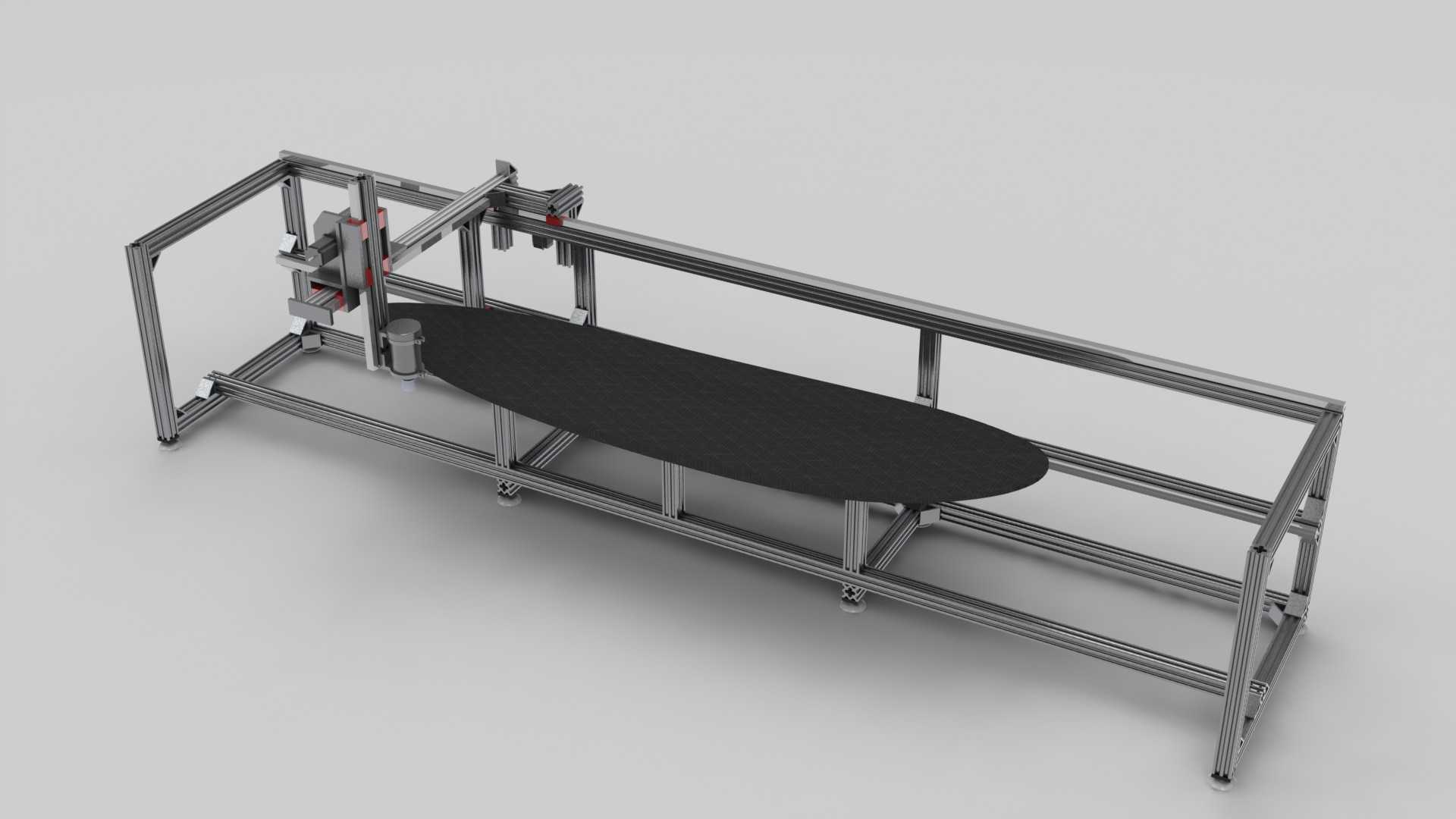

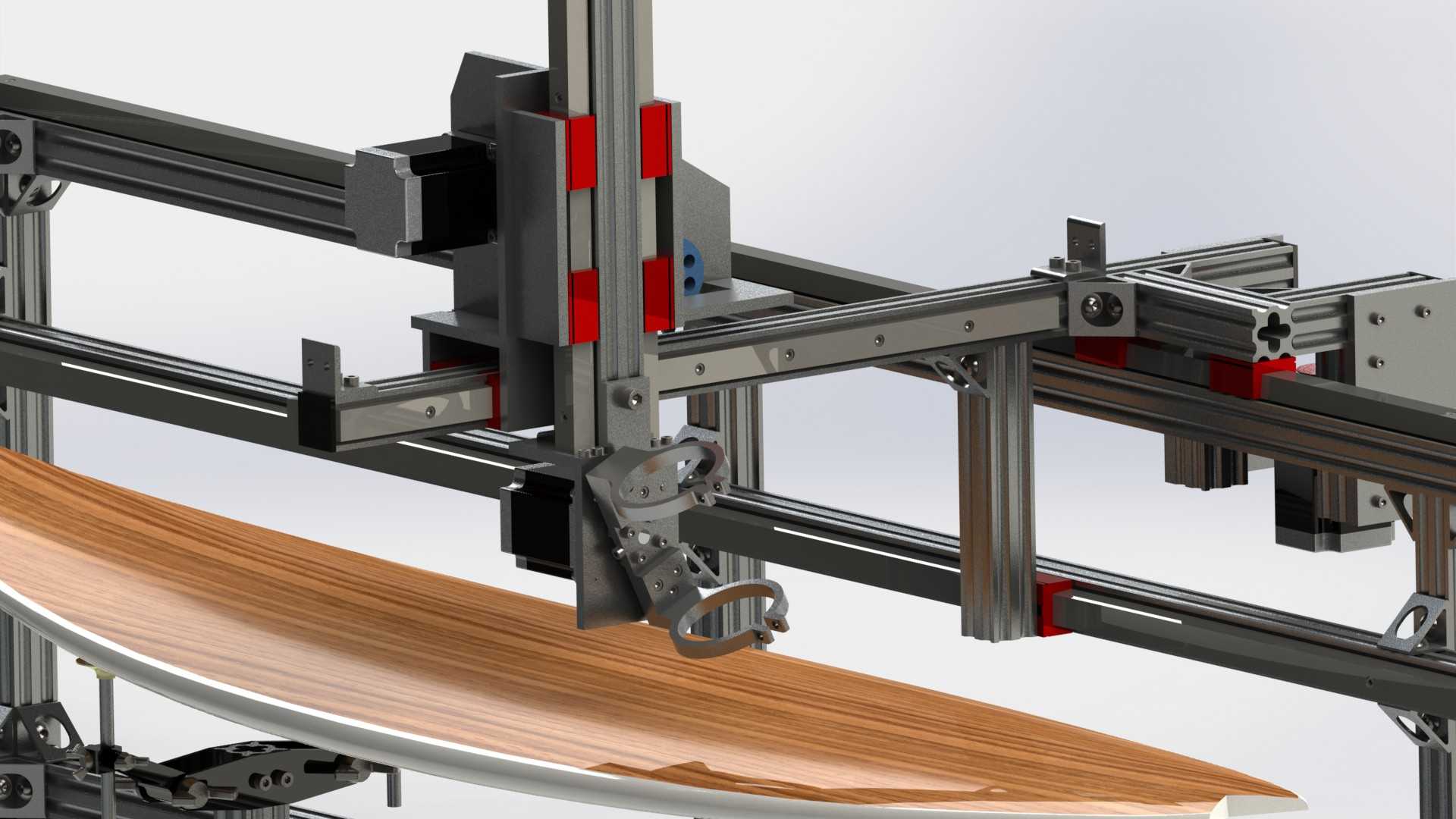

这套三轴数控冲浪板成型设备，主要面向冲浪板生产工坊、小型水上运动器材制造场景，替代传统人工修型、靠模铣削的低效作业模式，可完成冲浪板板坯从粗修轮廓到曲面精整的全流程加工作业。设备整体采用工业铝型材拼接搭建机架，摒弃了传统焊接机架的厚重设计，所有型材连接位置采用标准角件与T型螺栓锁紧，既保证了机架整体的刚性冗余，也方便后期根据加工板型的尺寸需求调整机架跨距，无需额外做焊接、二次机加工处理。底部配置可调式脚轮与支撑脚，移动时可降下脚轮推移设备，就位后升起支撑脚调平，抵消车间地面不平整带来的机架形变，保证加工过程中Z轴进给的垂直度精度。三轴传动布局上，X轴采用双导轨同步传动结构，横跨在机架两侧的纵向梁上，有效避免单导轨悬臂带来的加工头下垂问题，加工行程覆盖常规短板到中长板的长度范围，无需二次装夹板坯即可完成全板面加工。Y轴搭载在X轴滑台上，负责横向进给，行程匹配冲浪板的最大宽度边界，可适配不同宽度的板型加工需求。Z轴采用垂直滑台结构，搭载加工主轴，进给行程满足冲浪板曲面的最大起伏高度，主轴可根据加工工序更换不同刀具，粗加工时用大切削量铣刀快速去除板坯多余余量，精加工时换用修光刀具完成曲面的顺滑处理，加工头位置还预留了吸尘接口，可外接工业吸尘设备及时排走加工产生的粉尘，避免粉尘附着在导轨、传动丝杆上影响传动精度。设备的工作台采用多点可调支撑结构，支撑柱高度可根据冲浪板的底面曲面做单独调整，装夹时可让板坯完全贴合支撑点，避免加工过程中板坯颤动导致的曲面精度偏差，支撑柱顶端采用软质防滑垫，不会在板坯表面留下压痕，适配EPS、环氧树脂等不同材质的冲浪板板坯装夹需求。相比同类型的P1型设备，这套结构做了紧凑化优化，缩减了机架两侧的冗余延伸空间，整体占地面积更小，适合厂房面积有限的小型生产场地使用，同时传动部件全部做了半封闭防护，减少车间内粉尘、碎屑进入传动副的概率，降低日常维护的频次。设计过程中重点平衡了加工刚性与设备轻量化的需求，铝型材机架的截面选型经过受力校核，在X轴滑台运行到行程两端极限位置时，机架的形变量控制在加工精度允许的范围内，不会因为机架震颤导致加工面出现刀纹，三轴的传动丝杆均采用预紧安装结构，消除反向间隙，保证曲面加工的轮廓度符合冲浪板的设计线型要求，设备的电气安装槽全部隐藏在铝型材的槽道内部，外部无裸露走线，既避免加工过程中碎屑刮擦线缆，也让整体外观更整洁规整。
