桌面级微型教学演示车床结构设计

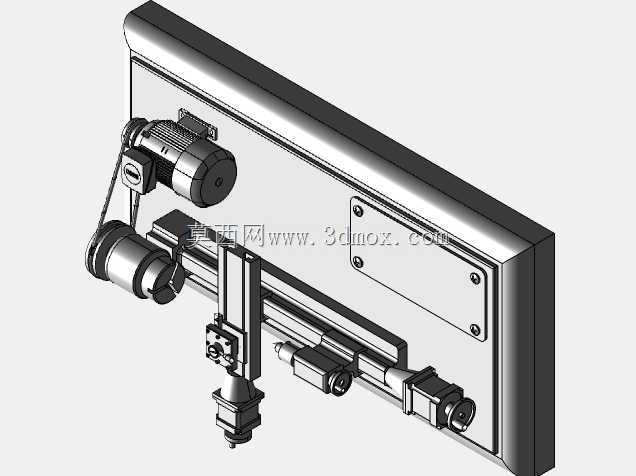

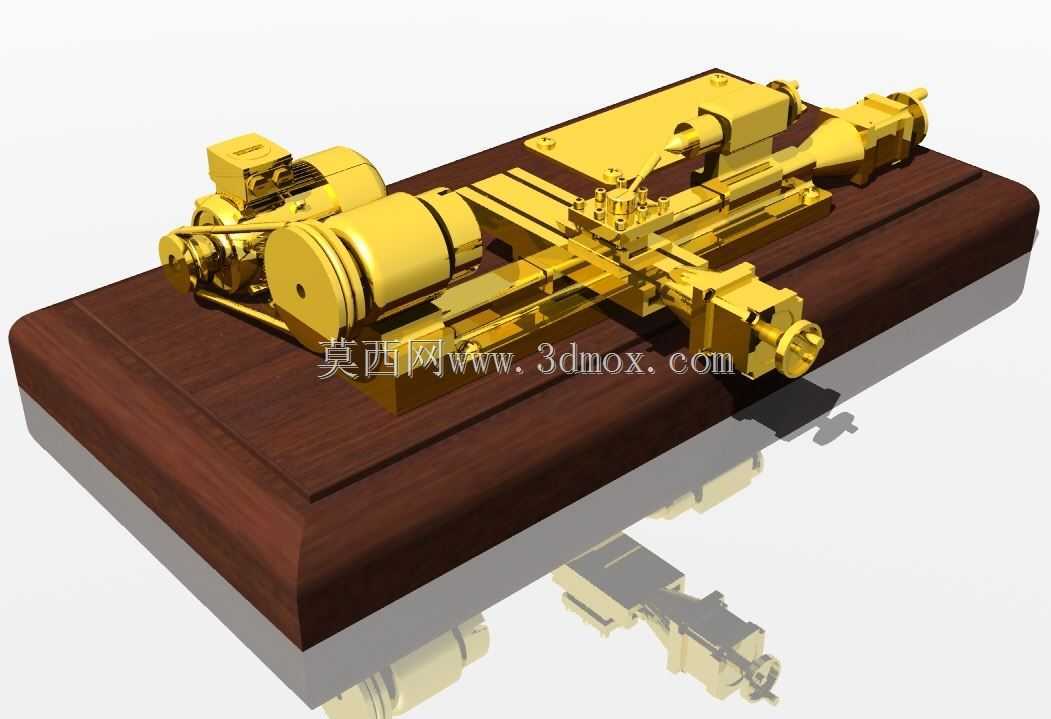

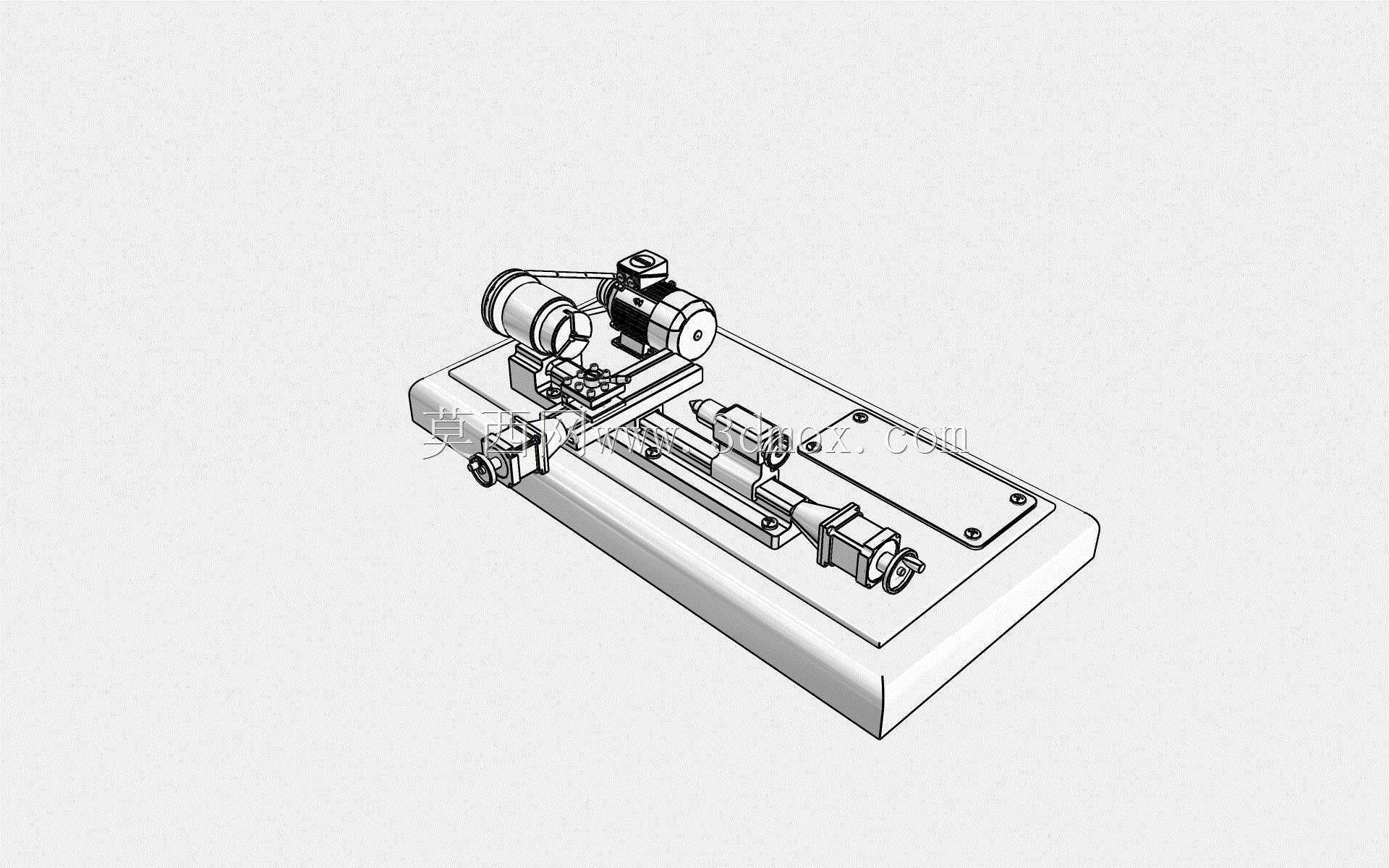

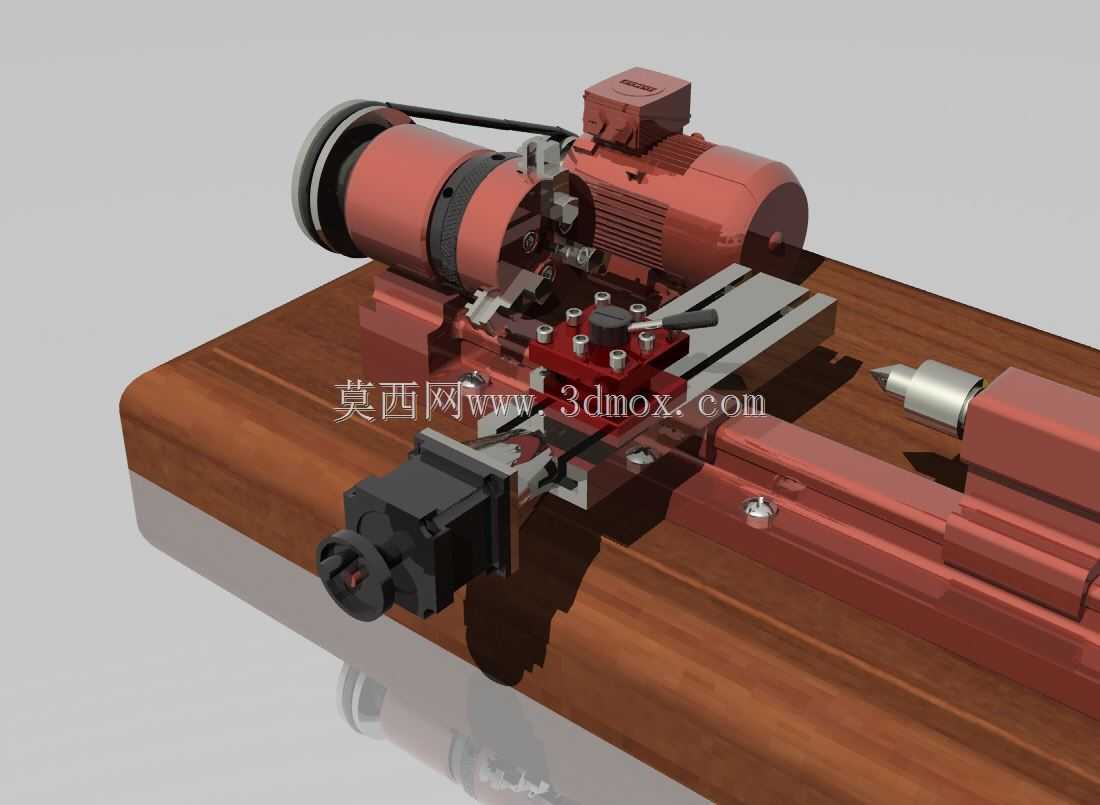

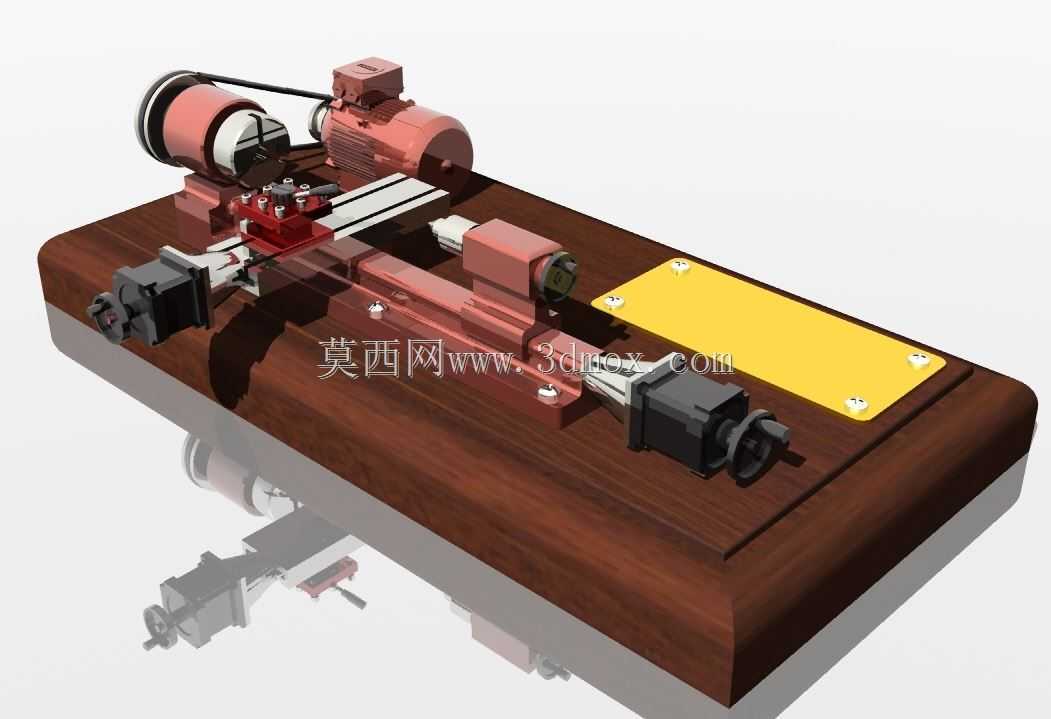

这款微型车床的设计定位偏向教学演示与机械原理科普场景，整体采用实木底座作为承载基体，所有功能部件均集成在底座平面上，安装边界控制在单块桌面可容纳的尺寸范围内，不需要额外的地基固定，适合放置在实训教室、青少年科创活动空间使用，能够直观展示普通卧式车床的核心运动逻辑，让学习者快速理解车削加工的传动关系。从功能布局来看，模型完整还原了卧式车床的核心组成模块：左端设置主轴卡盘部件，配套独立驱动电机通过带传动传递动力，可实现工件的回转主运动；中部布置可纵横双向移动的溜板与刀架结构，刀架位置预留了刀具装夹槽，能够模拟刀具进给的动作逻辑，演示车削外圆、端面的走刀路径；右端设置尾座部件，可沿床身导轨方向滑移，模拟顶尖装夹长轴类工件的支撑场景，尾座的锁紧结构也做了等比例还原，能够直观展示实际车床尾座的固定方式。设计过程中优先考虑了结构的辨识度，所有传动部件均未做全封闭外罩遮挡，带传动的传动带、电机输出轴、导轨副的配合面都直接外露，方便观察动力传递的完整路径，避免了工业车床全封闭外壳带来的原理展示盲区。底座上预留的黄色安装平板区域，可拓展加装附属演示模块，比如模拟冷却系统、进给箱变速结构的附加组件，拓展演示场景的覆盖范围。各运动部件的配合间隙按照演示需求做了适配调整，既保证手动操作时的顺畅度，也不会出现松垮晃动的问题，主轴卡盘采用三爪结构的等比例缩小设计，可装夹直径较小的棒料演示件，配合刀架的进给动作，能够完整模拟实际车削加工的操作流程。导轨部分采用平行双导轨布局，溜板的移动方向与主轴轴线保持严格平行，尾座的导向面与主导轨共面，保证演示过程中运动逻辑与工业实际车床完全一致，不会出现原理性的结构偏差。驱动电机的安装位置做了下沉式处理，既降低了整体重心提升放置稳定性，也让带传动的包角处于合理范围，避免传动演示过程中出现打滑脱落的问题。刀架部分采用多层堆叠结构，可实现横向、纵向的进给方向切换，还原了实际车床刀架的操作逻辑，让学习者能够直观理解车削加工中不同走刀方向对应的结构动作。
