深沟球轴承三维结构设计模型

作为旋转支承类核心基础零件，深沟球轴承的应用覆盖了绝大多数需要回转运动的机械场景，从小功率电机输出端、机床主轴支承位，到输送机托辊、减速器输入输出轴、家用家电电机转轴，都能见到这类零件的身影。它的核心作用是在轴与轴承座之间承担径向载荷，同时可承受一定比例的双向轴向载荷，通过滚动体的滚动摩擦替代轴与座之间的滑动摩擦，大幅降低回转过程中的功率损耗与零件磨损，提升整套传动系统的运转效率与服役寿命。

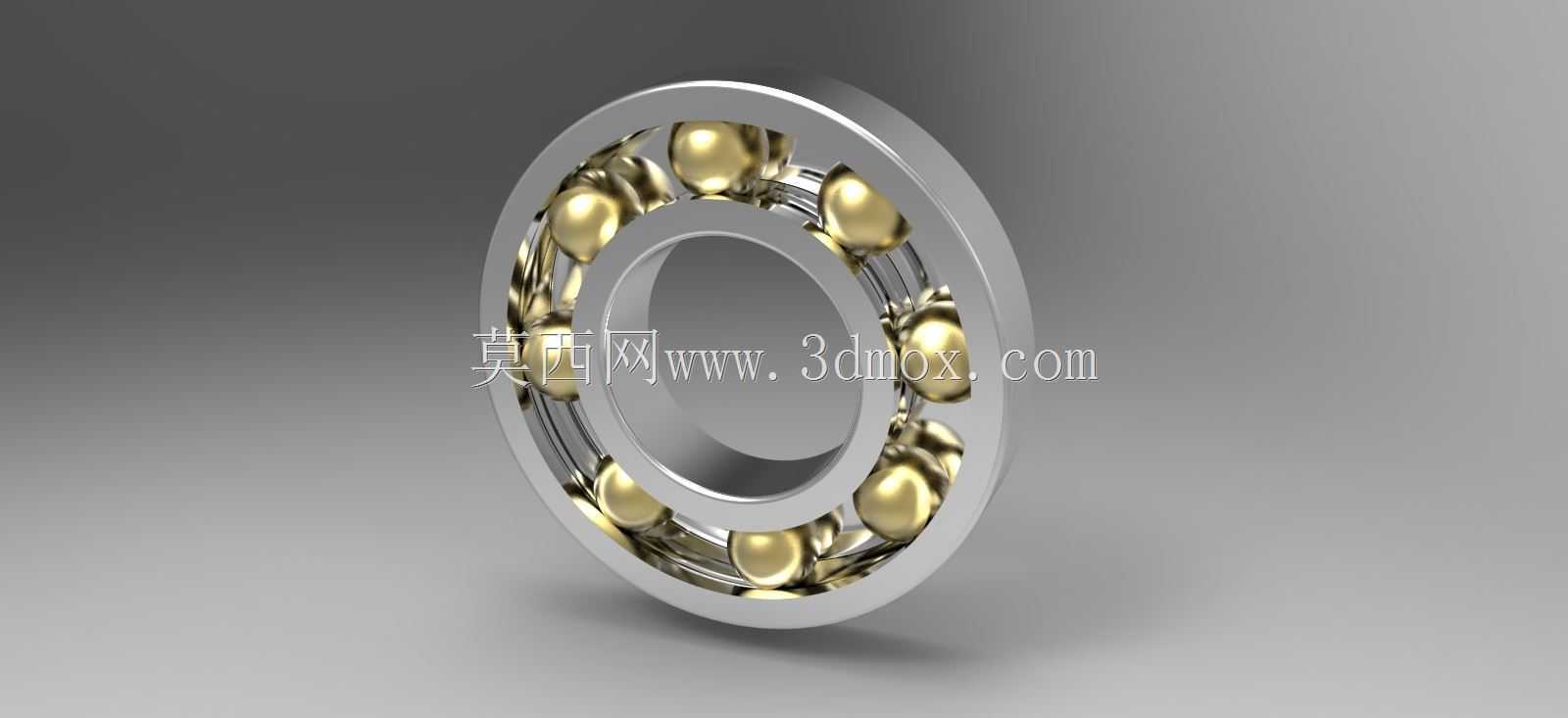

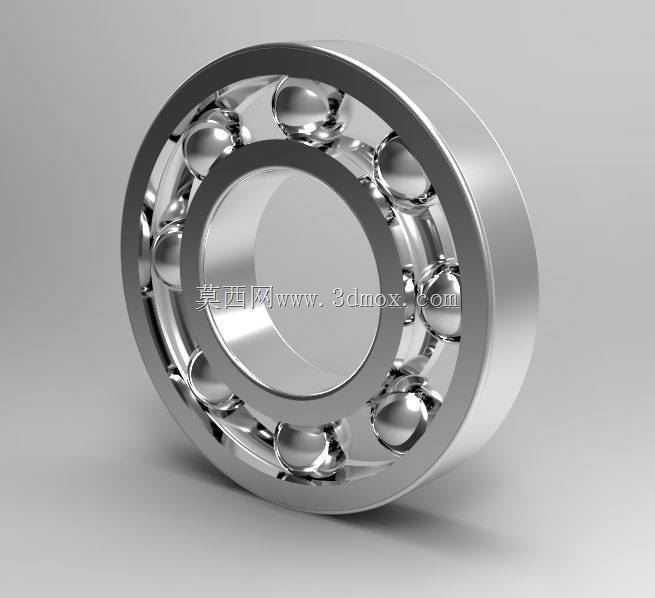

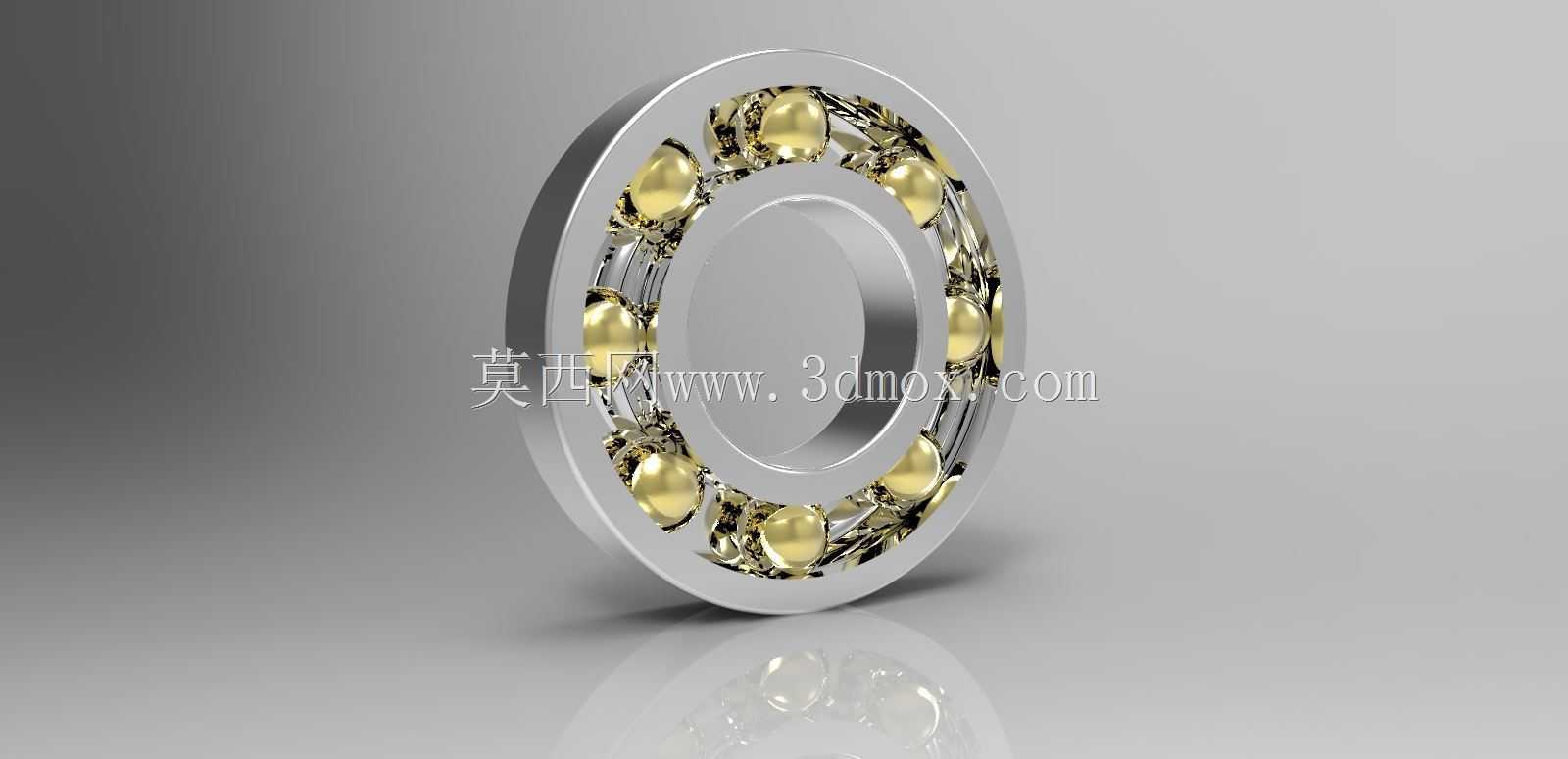

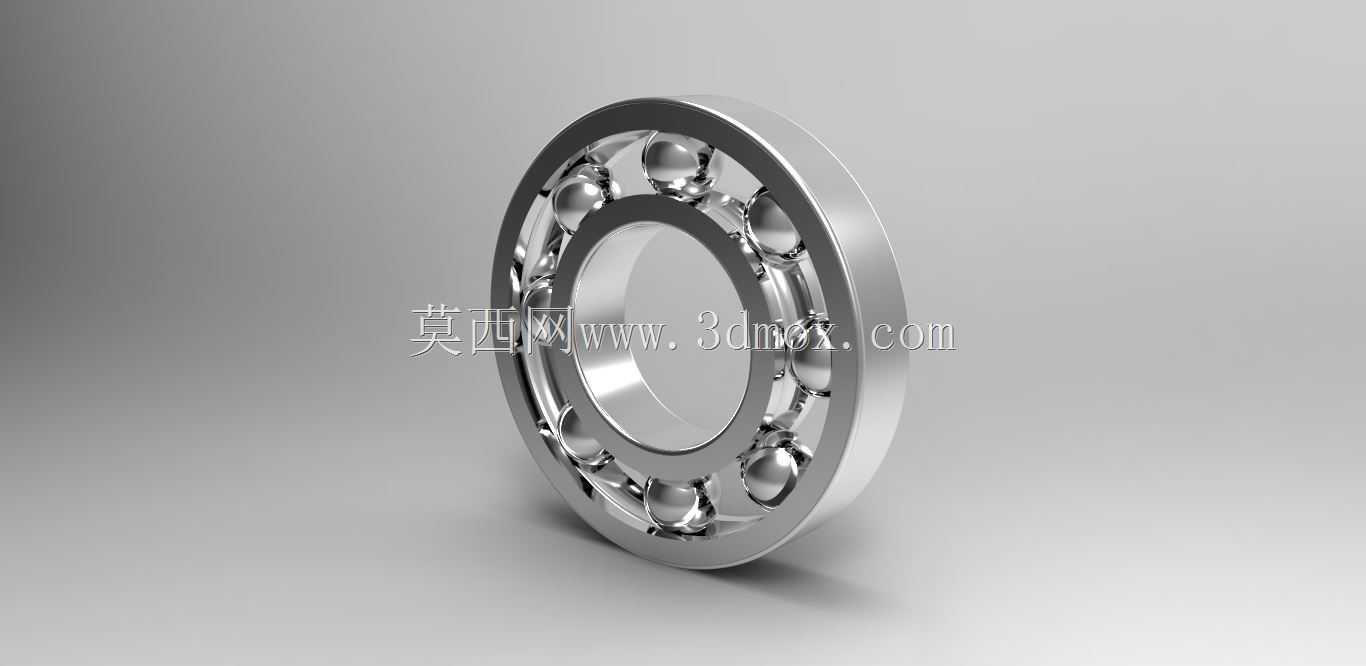

从结构设计逻辑来看，该模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、钢质滚动体、冲压保持架。内圈与轴颈采用过盈配合随轴同步回转，内圈外侧的滚道曲率与滚动体半径匹配，保证滚动体沿滚道顺畅滚动；外圈与设备轴承座孔采用过渡或间隙配合，起到固定支承、传递载荷的作用，内外圈滚道的截面曲率半径略大于滚动体半径，预留了合理的接触角调整空间，可在轴出现小幅挠曲变形时仍保持正常运转，避免卡滞。滚动体采用等直径高精度钢球，沿滚道周向均匀排布，是承担载荷的核心元件，钢球的数量、直径直接决定了轴承的额定动载荷与静载荷能力，设计时需要根据支承位的载荷大小、转速区间匹配对应参数。保持架采用浪形冲压结构，将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确排布，在无载荷区也能维持钢球的位置稳定，防止钢球脱落。

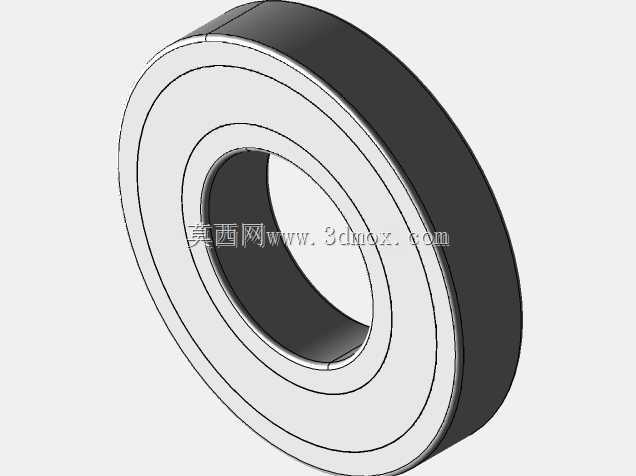

在安装边界设计上，模型严格遵循通用深沟球轴承的安装配合规范，内圈内径、外圈外径、轴承宽度的尺寸公差符合对应精度等级的标准要求，安装时轴肩与座孔的挡肩高度需要低于内圈、外圈的倒角高度，保证轴承端面能与挡肩紧密贴合，同时预留出拆卸时拉马的卡入空间，避免拆卸时损伤滚道与滚动体。轴承的密封结构可根据使用场景选择开式、双面防尘盖或双面密封圈形式，开式结构适用于有独立润滑系统的闭式传动箱内，带防尘盖的结构适用于粉尘较多的输送设备、农机设备场景，可阻挡外部粉尘进入滚道，带密封圈的结构可预先填充润滑脂，实现长期免维护，适用于家电、小型电机等不便定期补脂的场景。

建模过程中对滚道与钢球的接触位置做了精准的曲率匹配，保持架的兜孔间隙按照实际装配要求预留，既保证钢球在兜孔内有合理的活动余量，又不会出现过大窜动，模型可直接用于设备装配干涉检查、运动仿真验证，也可作为选型时的结构参考，帮助设计人员快速确认轴承安装位的空间尺寸、配合公差是否匹配，避免选型失误导致的装配返工。
