紧凑型摆线针轮减速机结构三维设计

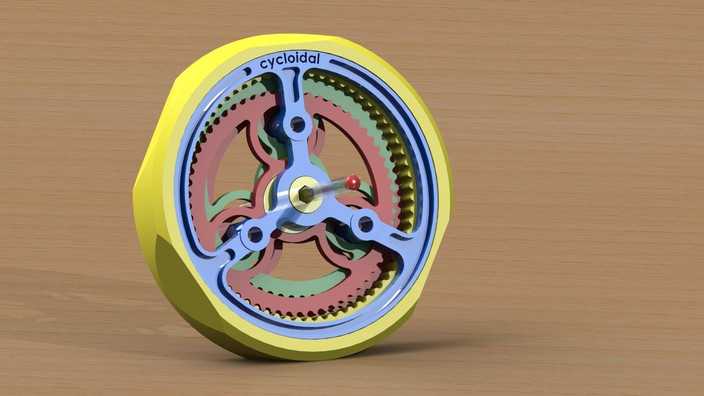

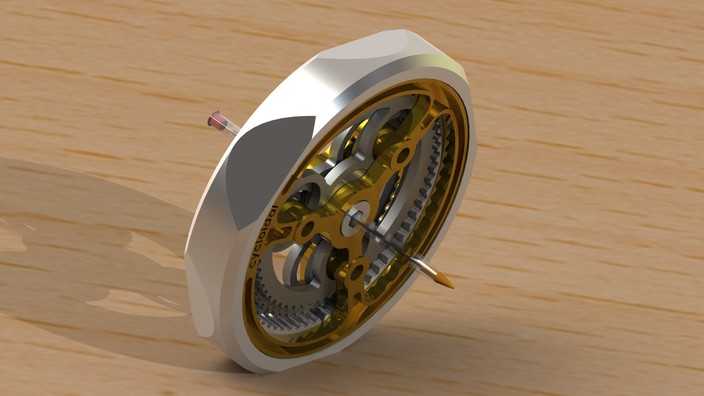

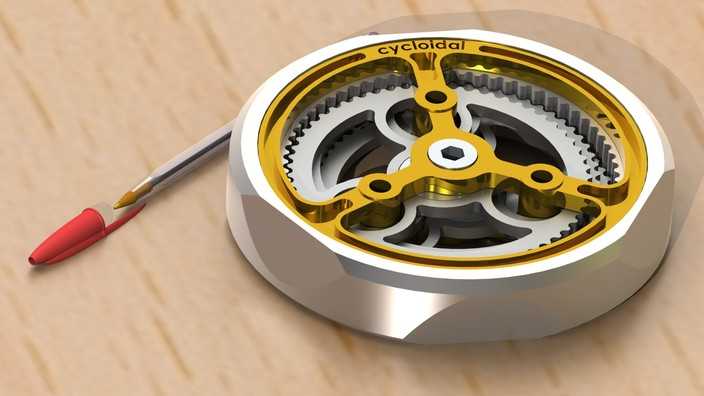

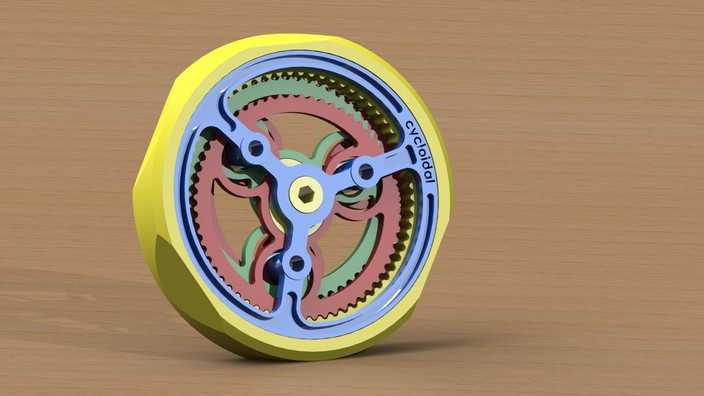

本作品为摆线针轮减速机的三维设计成果，建模阶段依托三维机械设计软件完成全零件参数化构建，首先对摆线轮的齿形轮廓进行精准拟合，严格遵循摆线针轮啮合的齿廓方程生成曲线，通过拉伸、切除、阵列等特征操作完成摆线轮的实体建模，保证齿形精度满足传动啮合要求。针对针齿壳部分，采用圆周阵列特征完成针齿销孔的均匀排布，对壳体的安装定位面、密封槽结构进行细节刻画，确保各装配基准的尺寸公差符合设计规范。输入轴、输出轴的建模重点关注轴肩定位、键槽、轴承配合位的尺寸匹配，通过同轴度、配合间隙的参数预设，为后续虚拟装配提供精度基础。渲染阶段采用写实材质方案，金属壳体部分赋予磨砂铝合金材质，调整反射粗糙度参数模拟金属机加工后的哑光质感，内部传动的摆线轮、针齿销采用光亮合金钢材质，添加细微的表面划痕纹理还原真实机加工零件的表面状态，输出法兰端采用氧化发黑的钢材材质，通过材质色彩区分不同功能部件，提升模型的辨识度。场景搭建采用浅木纹桌面作为承载平面，添加柔和的环境漫反射光照，搭配主光源投射的软阴影，突出减速机的立体结构与层次，通过多角度渲染展示内部啮合结构与外部安装形态。结构设计上采用紧凑化布局，在保证传动比与承载能力的前提下压缩轴向尺寸，摒弃传统减速机冗余的支撑结构，优化内部零件的安装路径，让整体装配流程更简便，无需额外的专用工装即可完成整机组装，摆线轮与针齿的多齿啮合结构在模型中完整还原，可直观展示其高承载、传动平稳的结构优势，各零件间的配合关系清晰，可直接用于装配工艺演示、结构原理教学场景，也可为同类型减速机的轻量化设计提供结构参考。
