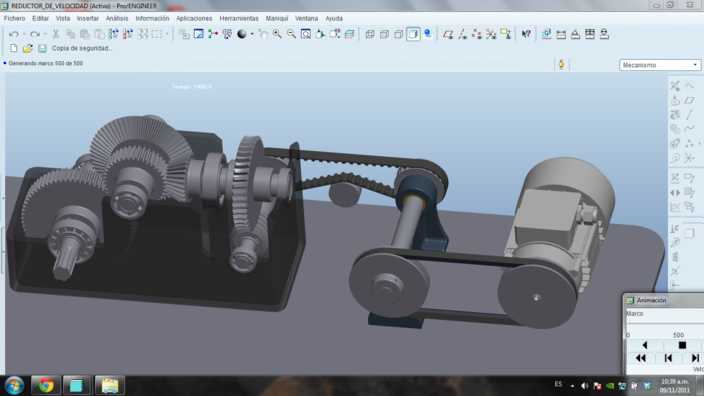

带链传动结构的硬齿面减速装置

本作品为硬齿面减速传动装置的三维建模成果，建模过程中首先对整套传动系统进行功能拆解，明确动力输入、多级减速、动力输出的完整传动链路，从核心的齿轮啮合结构入手，依次完成各传动齿轮、传动轴、轴承安装位、箱体基座、链传动副、驱动电机连接位的特征搭建。建模阶段严格遵循机械传动的设计规范，针对硬齿面齿轮的齿形参数进行精准还原，保证渐开线齿面的啮合间隙符合传动公差要求，每一级齿轮的传动比匹配经过反复校核，确保动力传递过程中的转速、扭矩转换符合硬齿面减速机的设计指标。针对链传动部分，建模时还原了链轮的齿槽轮廓、链条的链节铰接结构，保证带传动与齿轮传动的衔接同轴度符合装配要求，各轴系的安装台阶、轴承配合位、密封件预留槽位都按照实际加工装配的尺寸逻辑进行设计，避免出现结构干涉问题。材质与渲染环节，针对不同零部件赋予对应材质属性：齿轮部件赋予调质合金钢材质，体现硬齿面经过热处理后的金属质感，表面做细微的磨削纹理处理；箱体基座赋予铸铁材质，呈现铸造件的哑光磨砂质感；传动链条、链轮赋予碳钢材质，表现出传动件的耐磨金属特性；驱动电机外壳赋予铸铁烤漆质感，皮带部分赋予橡胶材质的哑光弹性质感。渲染时调整光源角度，清晰展现各传动部件的装配关系，通过半透明辅助视角可直观观察内部齿轮的啮合状态、轴系的排布逻辑。整套模型完整还原了硬齿面减速机搭配链传动输出的完整结构，从输入电机的连接法兰，到内部多级圆柱齿轮的啮合传动，再到外部链传动的动力输出结构，所有零部件的装配关系都经过干涉检查，既可以作为机械设计教学的演示模型，也可为同类型减速传动装置的结构优化、参数选型提供直观的三维参考，帮助设计人员快速理解硬齿面减速机构的动力传递逻辑与结构组成特点。
