四履带式重载行走底盘结构设计方案

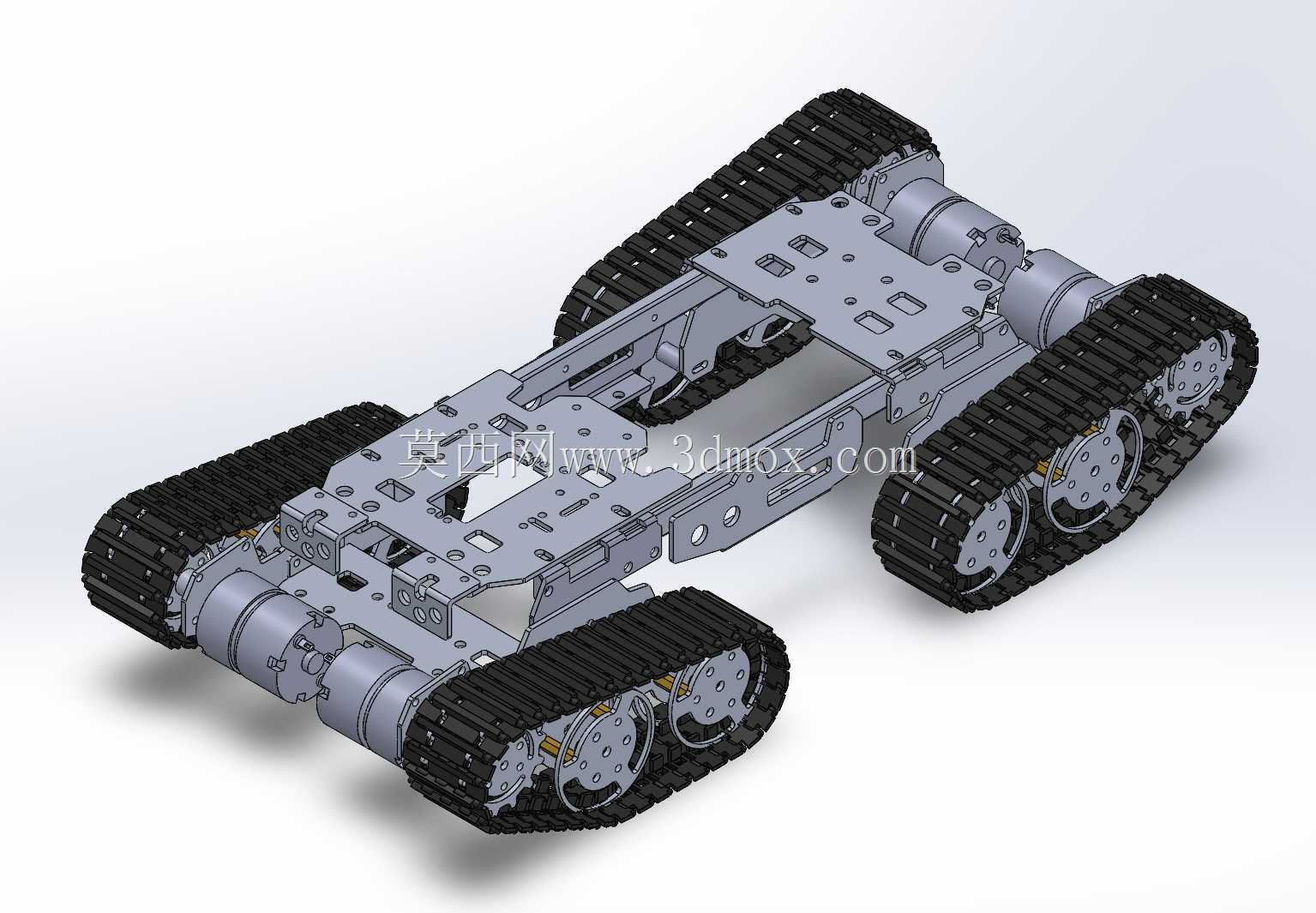

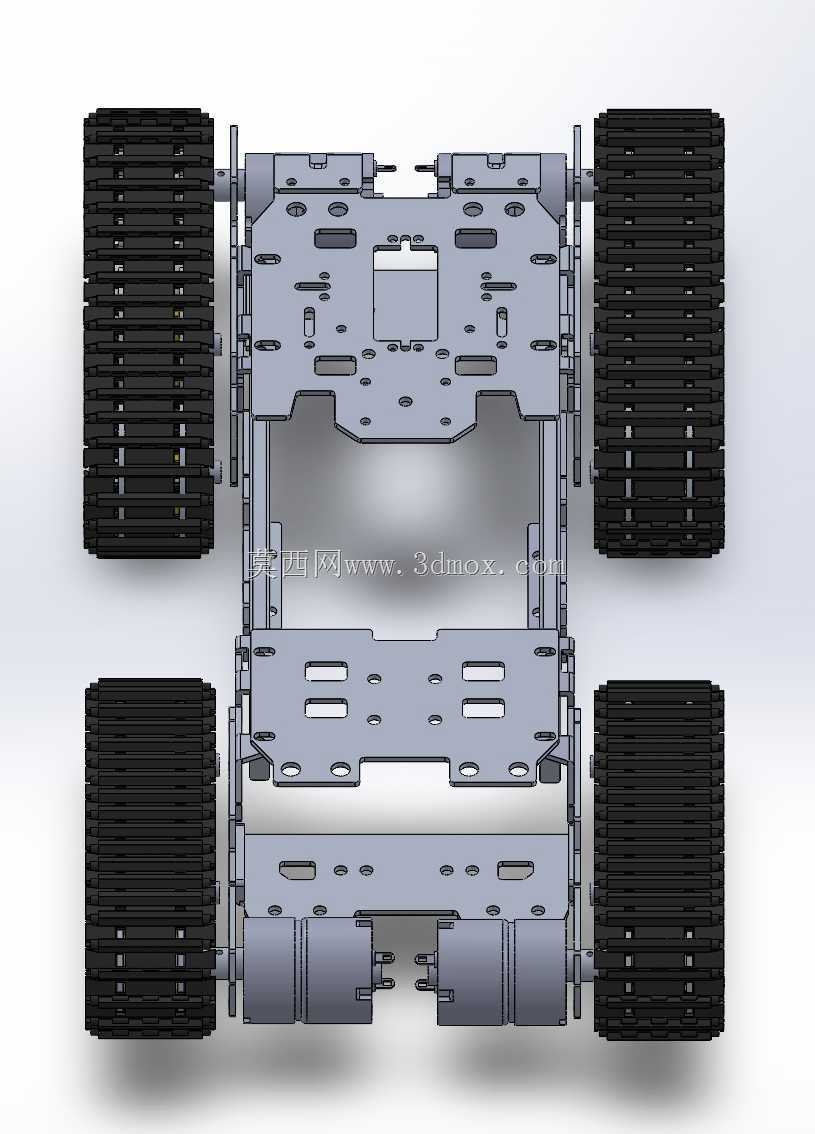

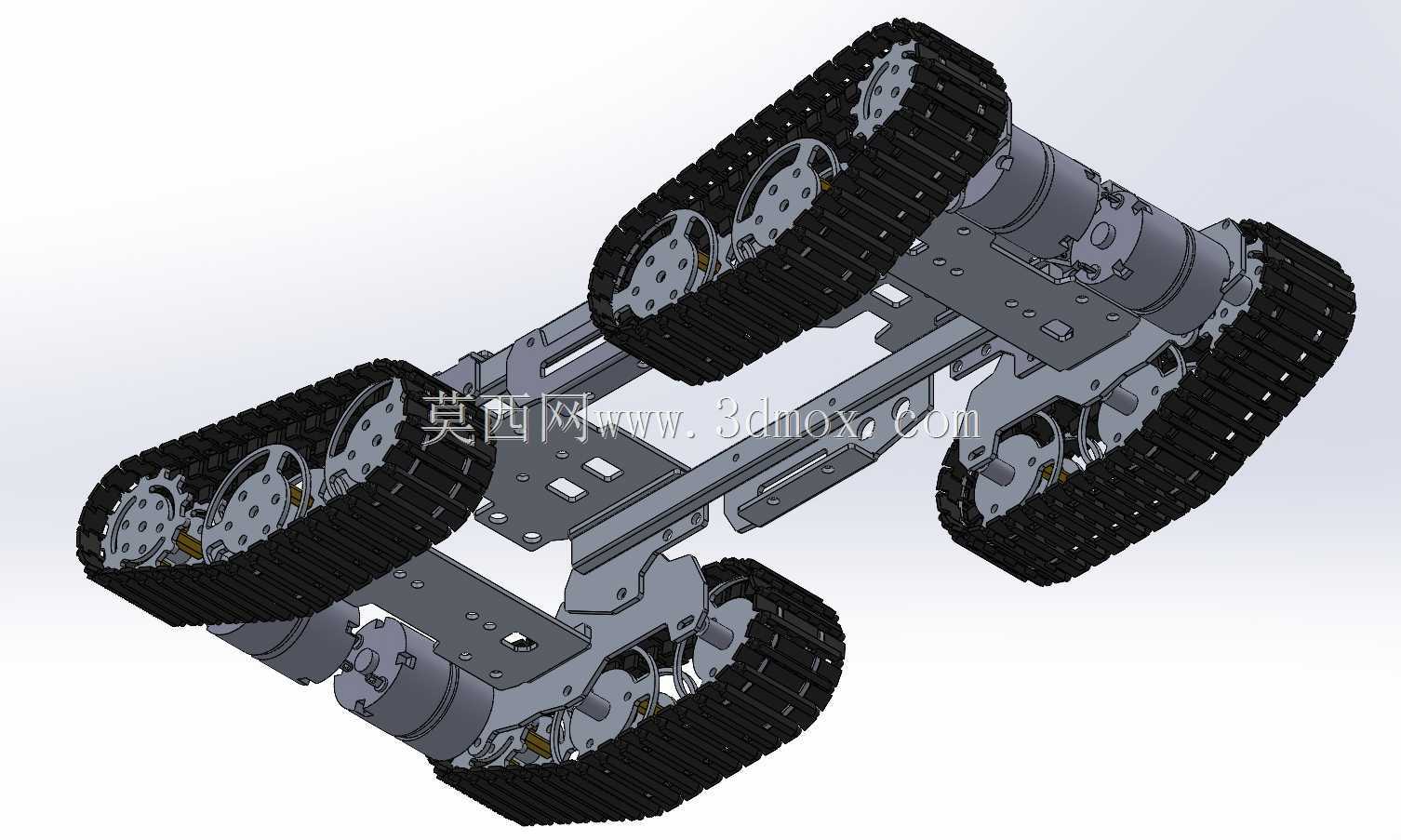

这款四履带行走底盘的结构设计，核心面向狭小空间内的重载移动作业场景，区别于常规双履带底盘的接地比压表现，四组独立履带模块的布局能将整机负载均匀分散到四个接地单元，在松软铺装、非硬化路面甚至废墟类复杂地形上，都能保持足够的抓地力与通过性，不会出现单段履带负载过大导致的陷车、打滑问题。从结构布局来看，底盘主体采用分层式钣金框架设计，上层安装平面预留了多组规则排布的安装孔位，可根据上层搭载设备的固定需求灵活匹配安装支架，不管是搭载巡检设备、作业机械臂还是小型作业机具，都能通过标准紧固件直接固定，不需要额外对主框架进行二次打孔加工，有效降低了上层设备的集成难度。四组履带模块分别布置在底盘框架的四个角端，每侧的两组履带单元独立配置驱动组件，动力输出端直接对接履带主动轮，省去了过长的传动链路带来的动力损耗，同时四驱的动力分配模式能让每个履带单元都获得足够的驱动力，在跨越100mm以内的垂直障碍、30度以内的坡道时，都能保持稳定的动力输出，不会出现单侧打滑失速的问题。设计过程中特意控制了各部件的安装公差，框架上的安装孔位同轴度、履带轮系的装配间隙都控制在1mm范围内，既保证了装配过程的顺畅性，也避免了间隙过大导致的履带跑偏、轮系异常磨损问题，同时这个公差等级也足够满足这类行走底盘的使用需求，不需要过高的加工精度就能完成生产制造，有效控制了加工成本。底盘中部预留了充足的中空安装空间，可用来布置动力源、控制模块、线路走线以及配套的功能组件，不会出现上层设备安装后与底盘内部组件干涉的问题，履带张紧机构集成在每个履带模块的端部，可通过调节螺栓快速调整履带张紧度，日常维护时不需要拆解整个履带模块就能完成张紧作业，大幅降低了后期运维的工作量。从安装边界来看，底盘整体轮廓方正，四个履带模块的外边缘与主框架边缘齐平，没有突出的外露结构，在狭窄通道内通行时不会出现边角剐蹭的问题，底部离地间隙经过优化，既能保证非平整路面的通过性，也能控制整机重心高度，避免大坡度通行时出现侧翻风险。
