卧式连续式粉体混合装置结构设计

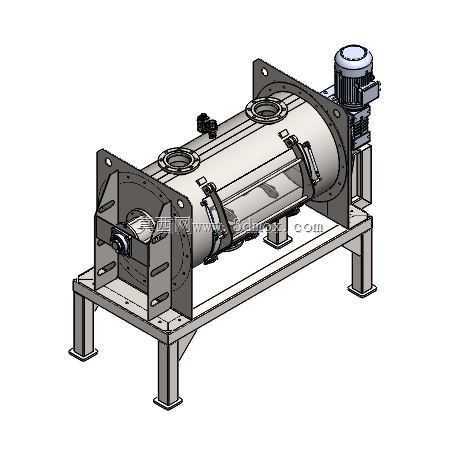

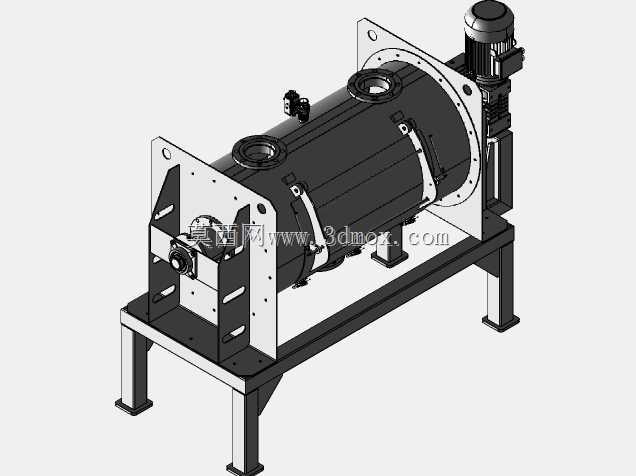

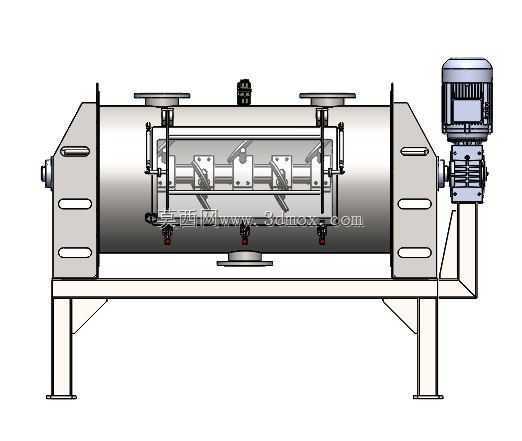

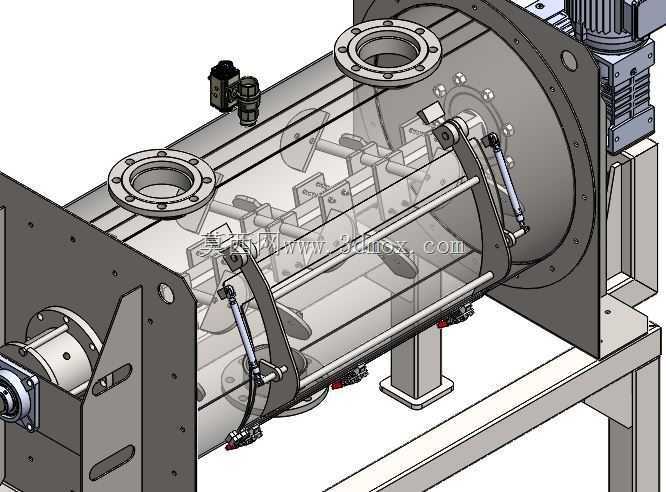

这款卧式混合装置主要面向粉体、颗粒状物料的均匀混配工序，常见于食品添加剂、精细化工原料、建材粉料、饲料组分的批量生产场景，可实现不同密度、不同粒径物料的低破损均匀混合，避免传统立式混合设备存在的物料分层、底部积料残留问题。设备主体采用卧式圆柱形筒体结构，筒体两端通过法兰端盖密封，端盖处配置带密封组件的轴承座，用于支撑内部横向布置的搅拌轴，搅拌轴上的桨叶采用螺带与飞刀组合结构，外层螺带推动物料沿筒体轴向循环流动，内层高速飞刀可打散结团物料，确保混合均匀度偏差控制在合理区间内。筒体顶部开设两个对称布置的进料口，可同时接入多种待混物料管线，进料口采用快开卡箍结构，方便日常清理与维护；筒体侧面设置透明观察视镜，可实时观测内部物料混合状态，视镜周边配置快拆压条，无需专用工具即可拆卸擦拭。筒体底部设置大口径出料阀，出料口通径匹配常规粉体输送管道接口，可实现混合完成后快速排料，减少筒内残料量。驱动单元布置在筒体一端的机架上方，采用减速电机直连搅拌轴的传动方式，减少链传动、带传动带来的传动损耗与维护点，减速电机与搅拌轴之间配置联轴器，可补偿安装过程中产生的少量同轴度偏差，降低运行过程中的振动与噪音。整套设备通过型钢焊接机架支撑，机架支腿底部配置可调地脚，可根据安装地面的平整度调整设备水平度，避免筒体倾斜导致的物料偏流问题；机架与筒体之间采用螺栓连接的支撑座固定，支撑座处设置减震垫，阻隔设备运行时的振动传递到安装地面。设计过程中针对筒体的承压能力做了有限元校核，筒体壁厚满足常压工况下的刚度要求，端盖法兰的螺栓排布经过受力验算，确保密封面受力均匀无泄漏；搅拌轴的挠度计算覆盖满载工况，避免轴端挠度过大导致的密封件磨损、桨叶刮蹭筒壁问题。设备的安装边界需预留驱动端的电机维护空间、筒体顶部的进料管线安装空间、底部出料口的接料设备布置空间，侧面视镜位置需预留操作人员观测与操作的通行空间，整体安装水平度偏差需控制在千分之二以内，确保搅拌轴运行平稳。
