撬装式乙二醇脱水再生工艺装置

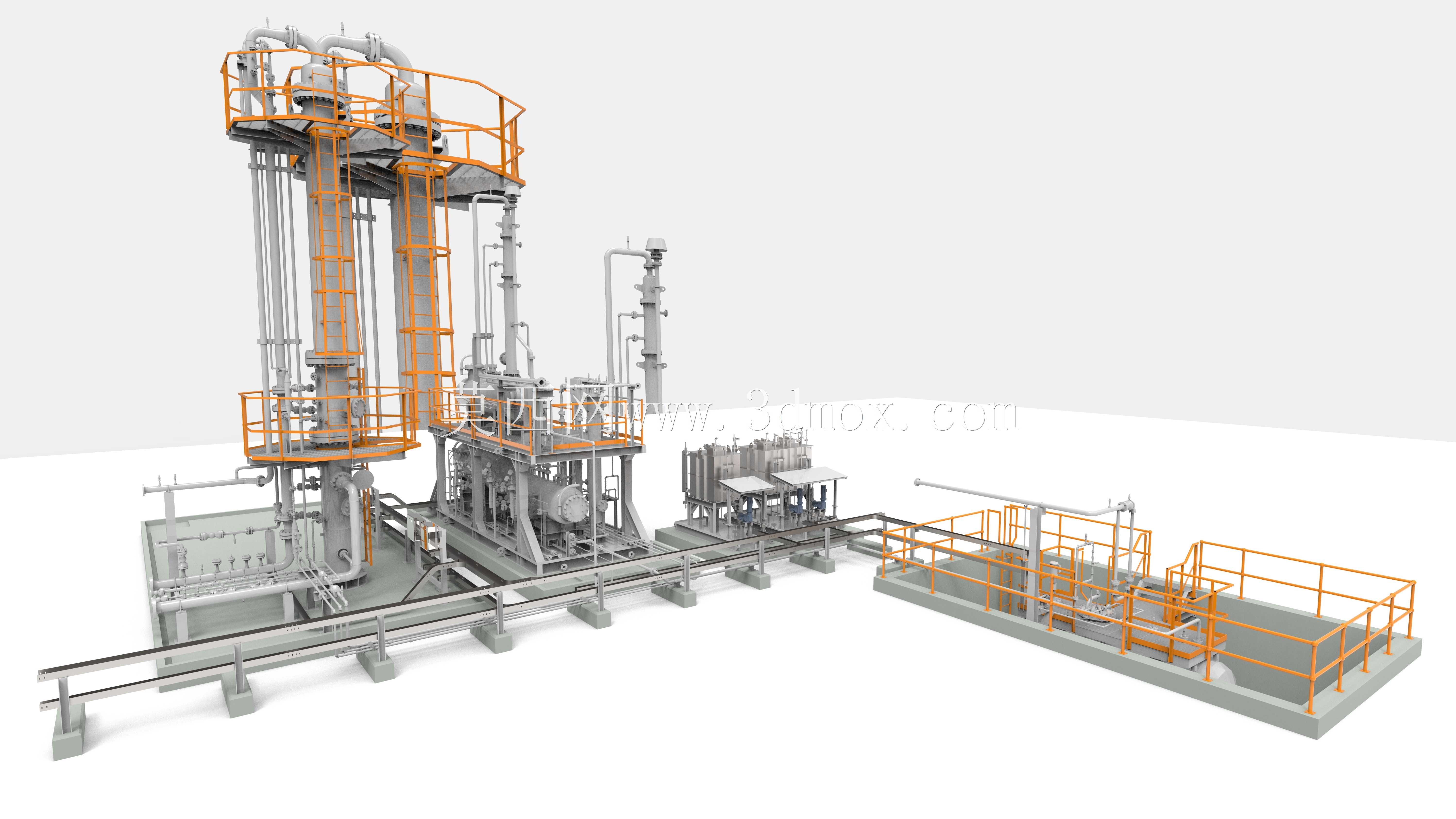

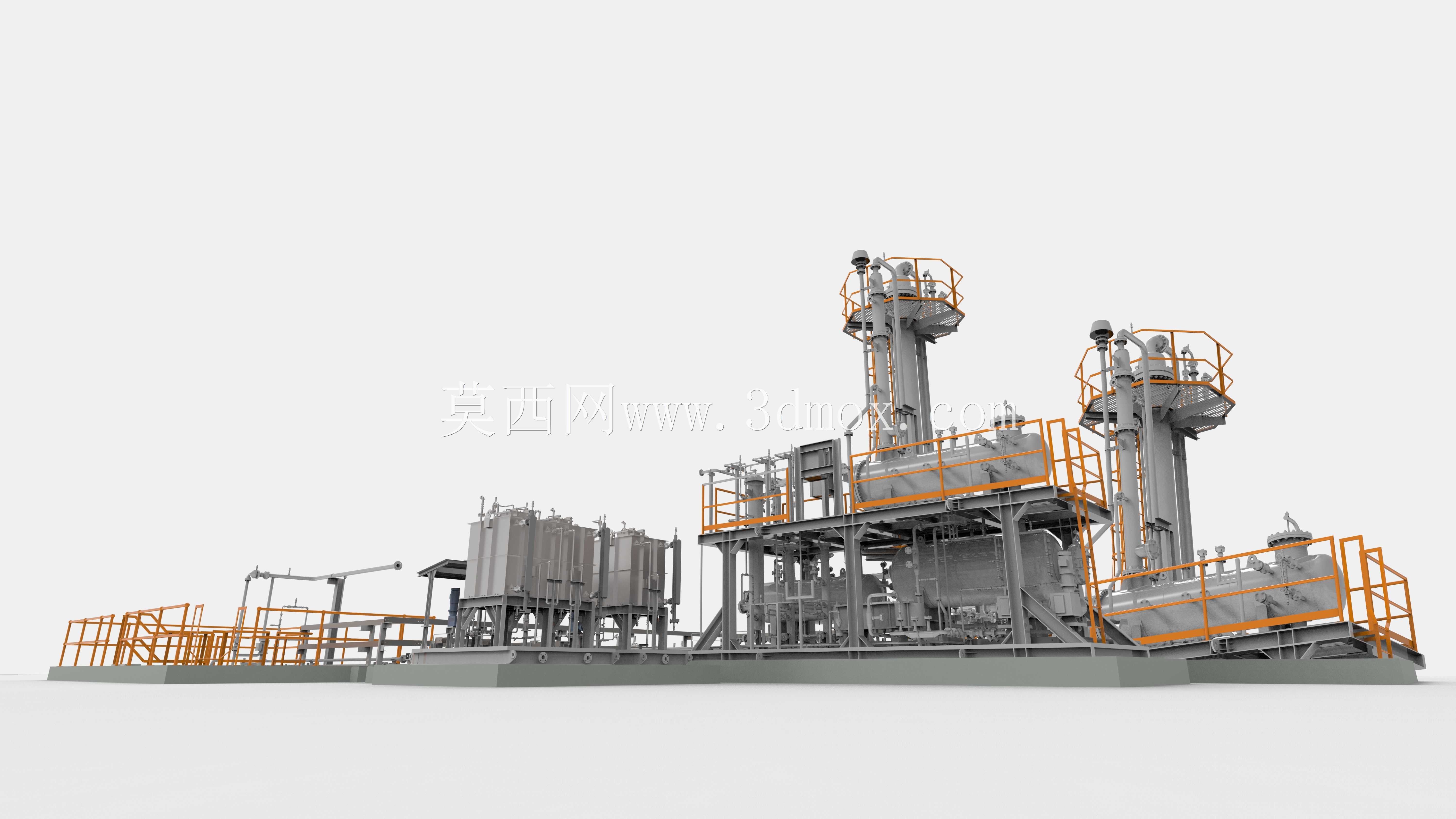

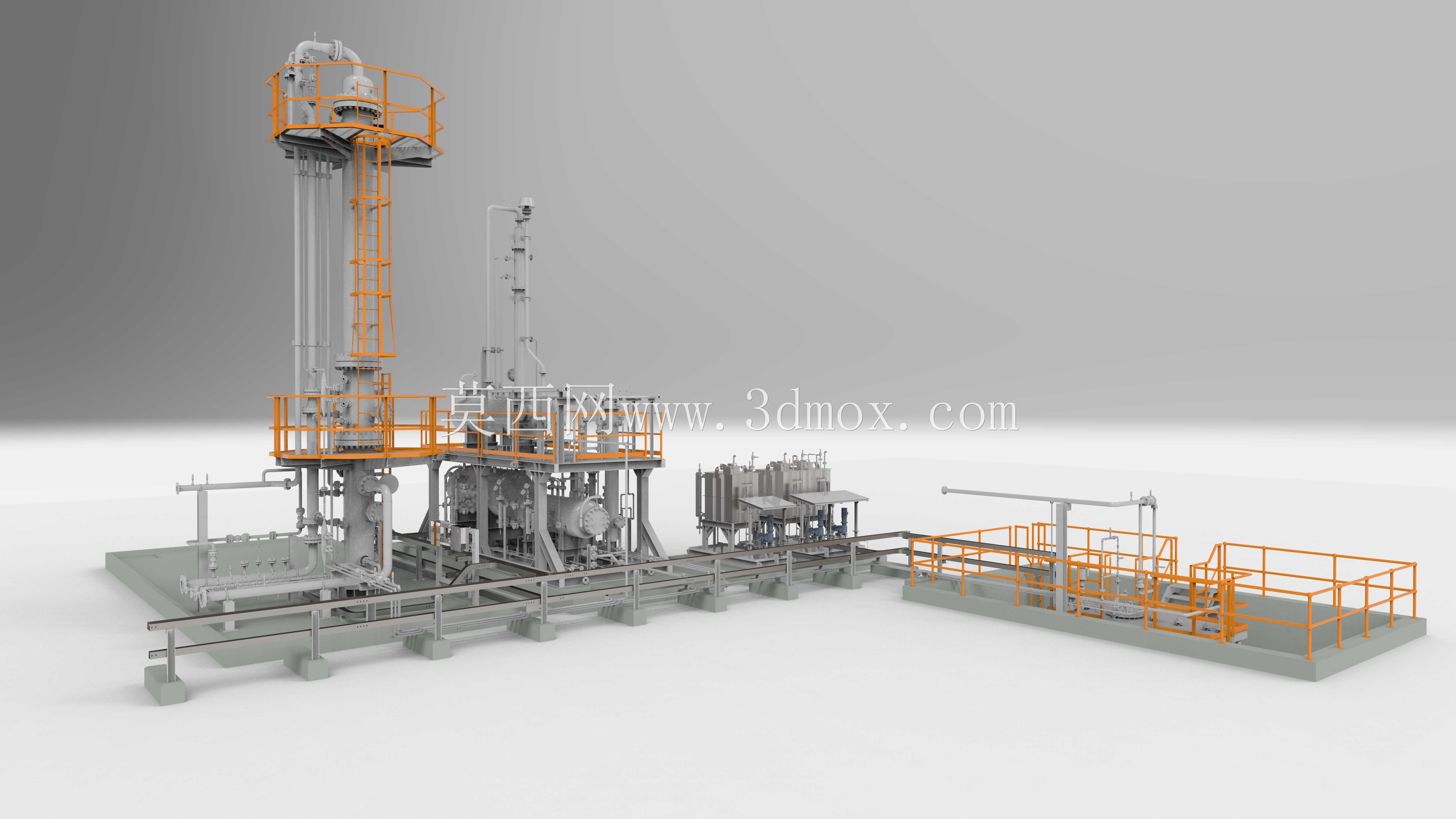

这套装置主要应用于天然气集输、油气处理场站的乙二醇富液再生环节，在湿气采输工艺中，乙二醇作为常用水合物抑制剂，注入管线后会吸收天然气中的饱和水分形成富液，若直接排放不仅造成药剂损耗，还会带来环保风险，该套装置就是通过加热精馏、气液分离、换热冷却等流程，将吸收了水分的富乙二醇提纯为合格贫液，重新输送至注醇点循环使用，大幅降低场站运行的药剂成本。整套装置采用撬装集成化设计思路，将精馏塔、重沸器、换热单元、缓冲储罐、工艺管线、操作平台、安全防护栏全部集成在统一的钢制撬座上，无需现场进行大规模工艺配管与土建施工，仅需完成进出口管线对接、电气仪表接线即可投用，特别适合偏远井场、零散气处理点的快速部署需求。从结构设计来看，核心精馏塔采用立式塔架布局，塔体配套多层操作平台与直爬梯，平台边缘设置1.2米高的安全防护栏，踏步采用防滑格栅板设计，满足现场运维人员的巡检、操作安全要求；塔体侧面预留仪表安装接口，可根据工艺需求配置温度、压力、液位检测元件，实现再生过程的参数监控。撬座底部采用H型钢焊接成整体框架，所有设备支腿与撬座采用螺栓连接加焊接的双重固定方式，满足公路运输的振动载荷要求，同时撬座边缘设置统一的吊点，方便整体吊装转运。工艺管线布局遵循“短程顺流、减少弯头”的原则，富液进料先与再生后的高温贫液通过板式换热器完成余热回收，降低重沸器的热负荷，之后进入精馏塔完成提浓，塔底重沸器采用沉浸式换热结构，保证乙二醇受热均匀，避免局部过热导致药剂分解变质。装置的操作通道宽度预留不小于0.8米，所有阀门手轮均朝向操作侧布置，法兰连接位置预留足够的拆装空间，方便后期更换垫片、检修阀门；撬块边缘的防护栏采用可拆卸式连接结构，在设备进场时可临时拆除，满足狭窄场地的转运需求。整套模型还原了现场装置的真实布局逻辑，从管道坡度设置到支吊架位置，从设备管口方位到操作平台的人机工程尺寸，都完全贴合工程实际应用要求，可作为同类撬装装置设计的布局参考，也能用于场站工艺安装的可视化交底场景。
