车间压缩空气输送管路配套组件设计

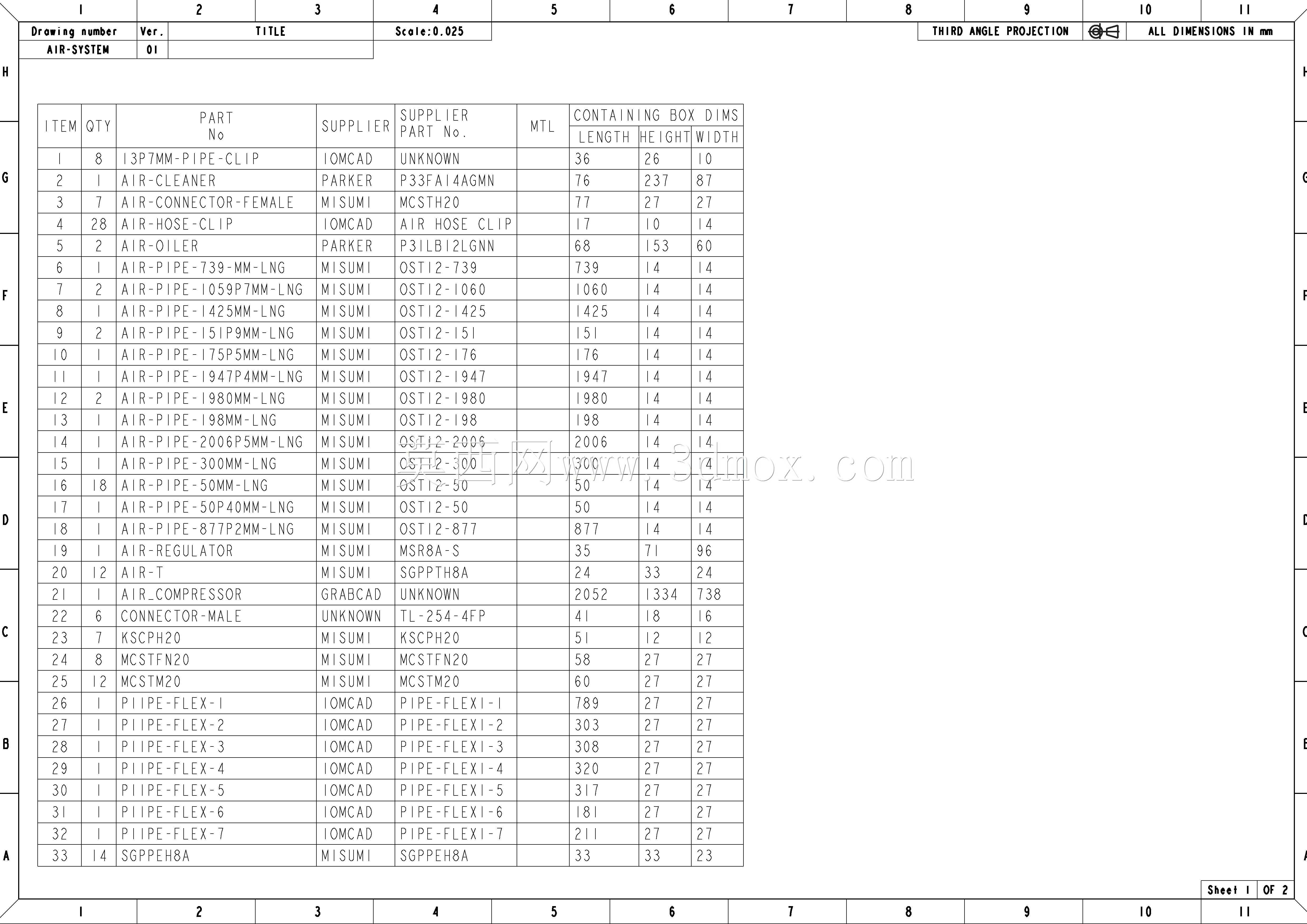

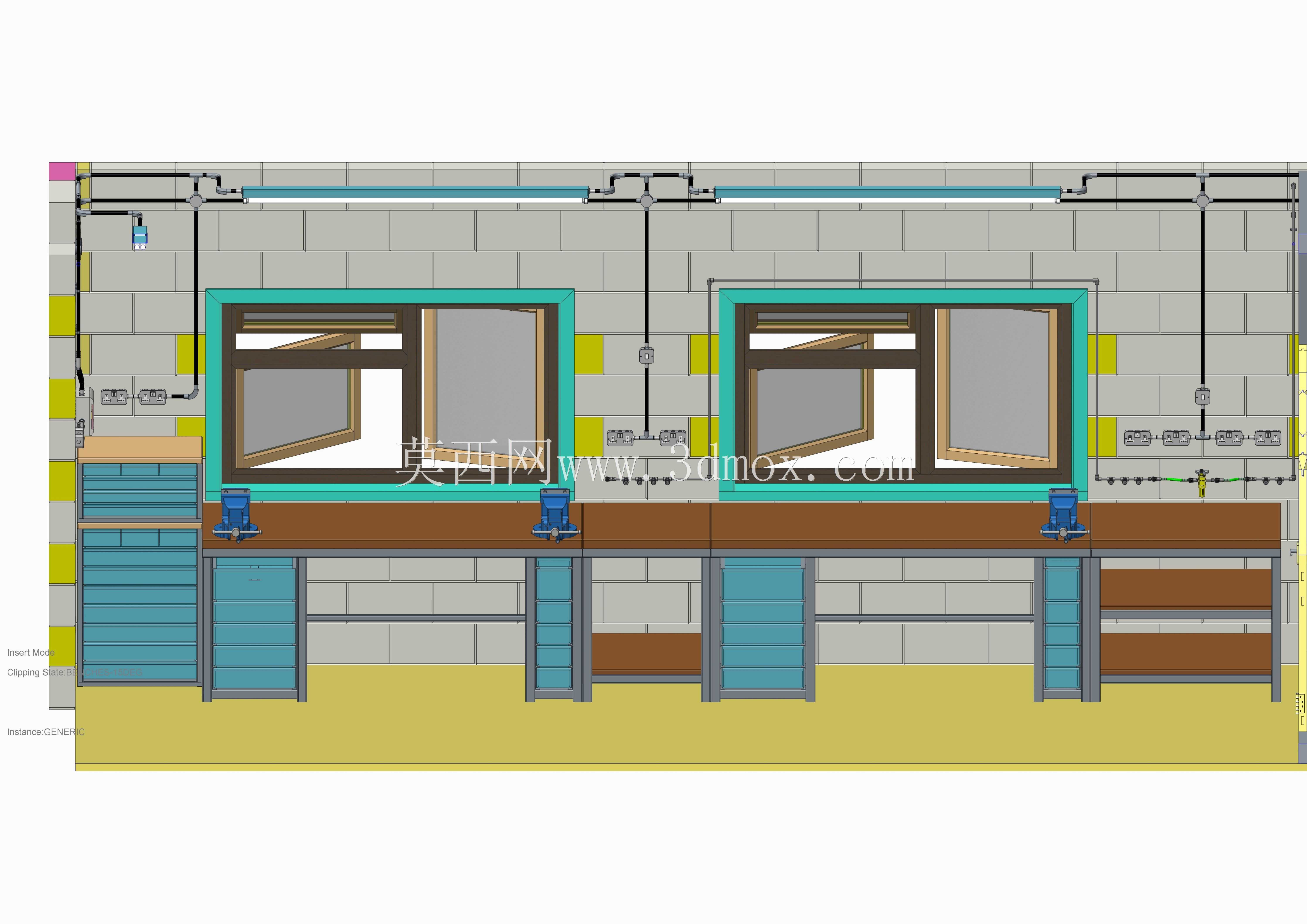

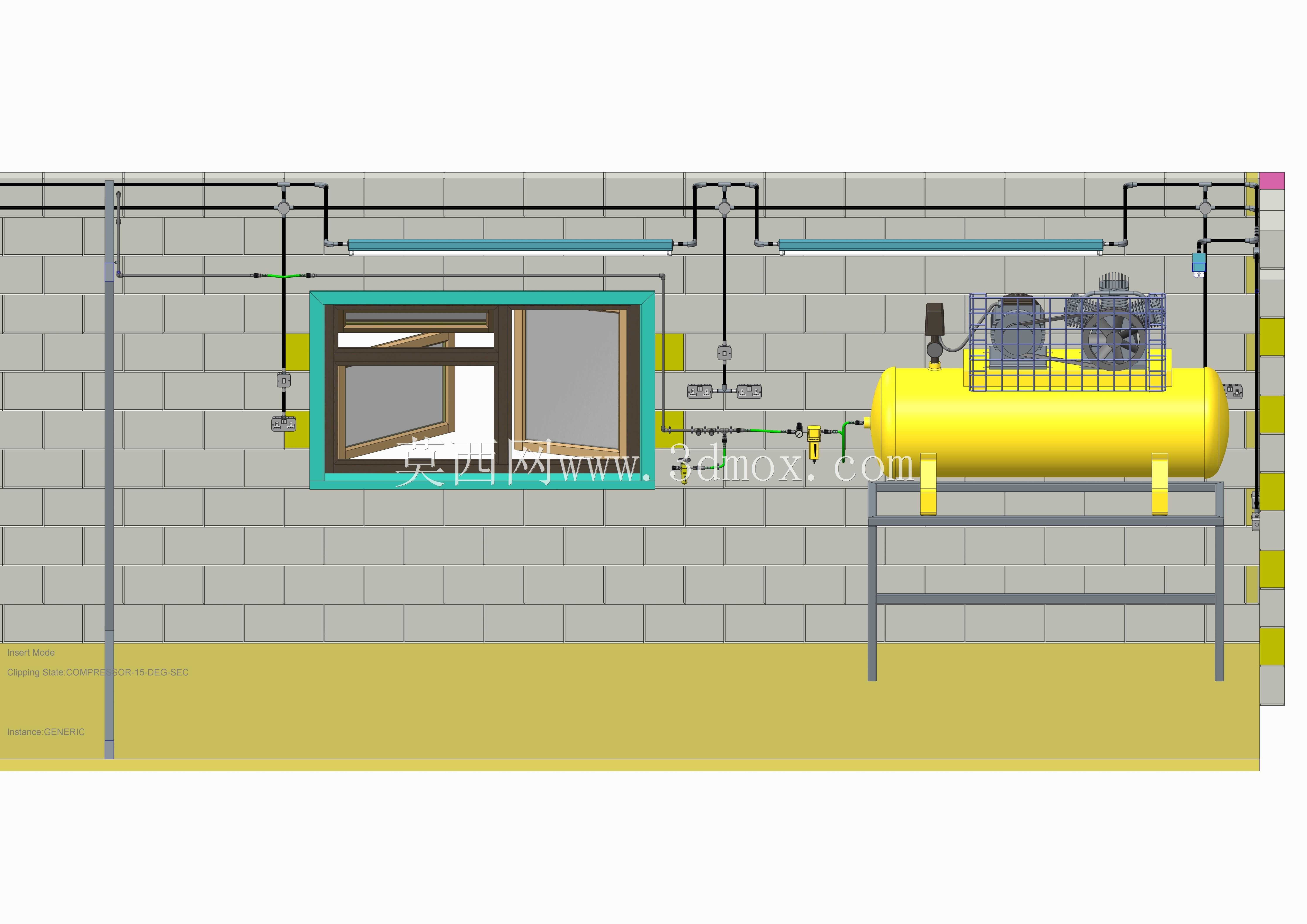

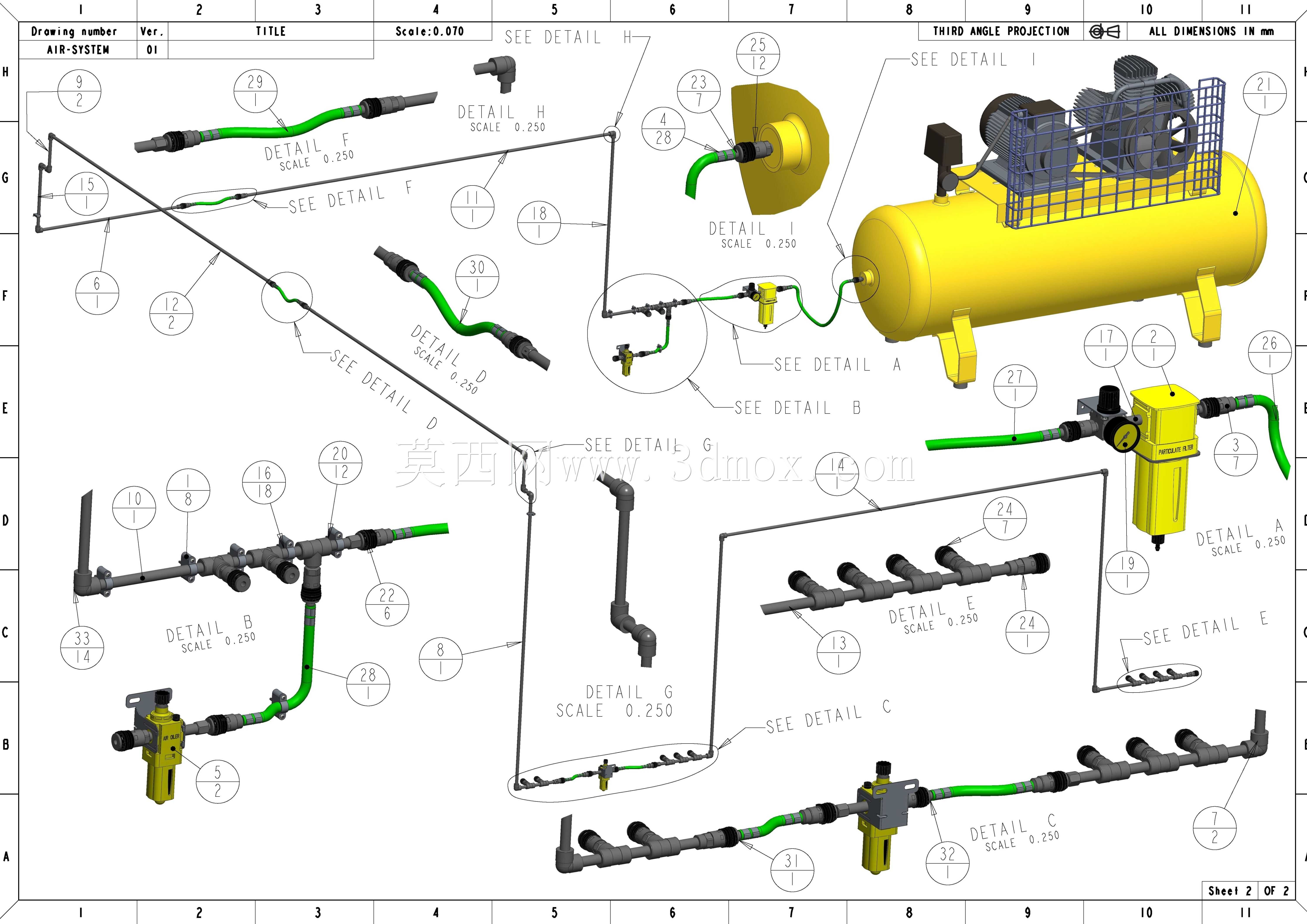

这套空气管路配套组件主要服务于小型机加工车间的压缩空气输送场景，从储气罐出气端开始，覆盖气源处理、管路分流、终端接驳的全段气路需求，适配常规0.7-0.8MPa的车间供气压力等级，可直接对接车间现有活塞式空压机的出气接口。设计过程中优先考虑车间现场的安装灵活性，管路部分采用软硬管结合的排布思路，硬质管路承担长距离固定段的输气任务，减少气压损耗，柔性软管段则用于设备接驳、转角过渡的位置，抵消设备运行产生的轻微振动，避免管路接头长期受振出现漏气问题。气源处理段集成了过滤、调压、注油三类功能模块，可直接滤除压缩空气中携带的冷凝水、金属锈蚀碎屑与粉尘杂质，同时为下游气动工具提供定量的雾化润滑油，延长风批、风钻、气动打磨头等终端设备的使用寿命。管路分流部分采用多通接头结构，可根据车间工位排布需求扩展多个供气终端，每个终端预留标准快插接口，无需额外加工即可对接常规气动工具的进气接头。安装边界设计上充分考虑车间现有布局的适配性，固定管夹的安装孔位兼容常规车间墙面、设备机架的安装间距，无需额外打孔改造即可完成固定，转角接头的弯折半径经过优化，避免气路出现过小弯折导致的气阻增大问题，整套组件的管路通径匹配常规车间10-20立方米每小时的用气量需求，不会出现末端工位气压不足的问题。细节设计上，所有接头位置都预留了密封件安装槽，装配时搭配常规生料带或O型密封圈即可实现可靠密封，管路固定夹采用快装结构，后期维护更换管路时无需拆卸全部固定件即可完成局部管路的替换，气源处理模块的滤杯采用透明可视化设计，日常巡检时可直接观察内部积水与杂质堆积情况，及时完成排污清理，注油器的油量调节旋钮外置，可根据下游气动设备的用油量需求灵活调整滴油速度，避免出现供油不足或润滑油过量浪费的问题。整套组件的排布逻辑参考了常规小型加工车间的设备布局特点，既可以沿墙面架空铺设，也可以沿设备机架侧边排布，不会占用车间的生产操作空间，管路的转弯位置都采用大弧度过渡设计，减少压缩空气输送过程中的压力损失，保证远端工位的供气压力稳定。
