自动加载式网球发球加农炮结构设计

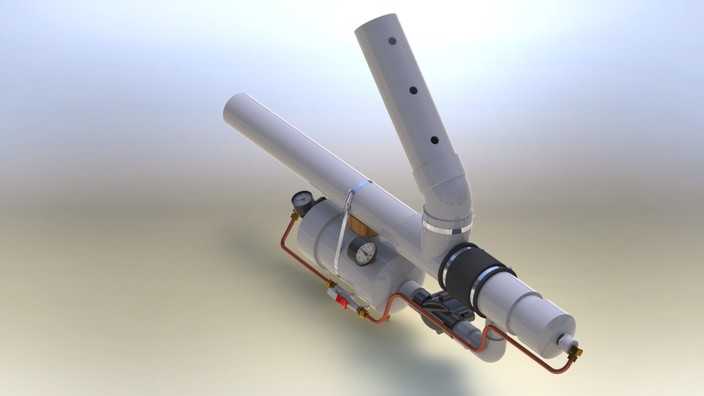

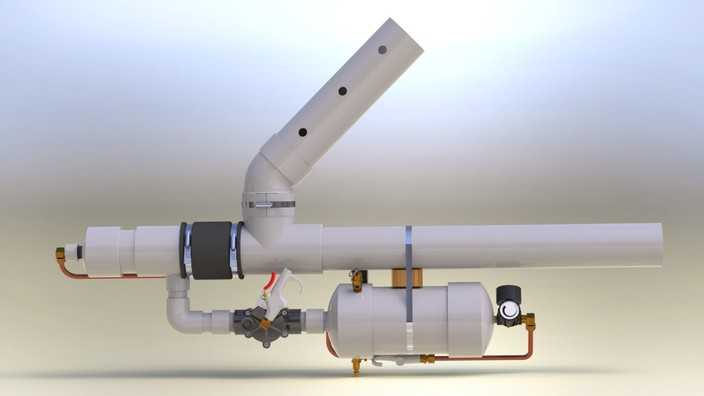

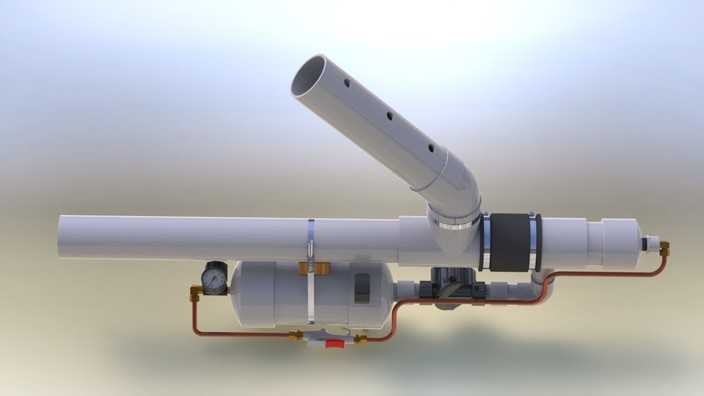

该作品为自动加载式网球发球加农炮的三维设计模型，整体建模过程围绕气动发射核心逻辑展开，先完成主体发射管道的参数化建模，采用等径PVC管材的结构特征还原炮管主体，两根呈夹角布置的管体分别作为发射通道与网球储料通道，管体表面预留的定位孔严格匹配实际装配的紧固件点位，保证结构装配的合理性。建模过程中对气动回路部分做了精细化还原，包含调压表、铜质导气管路、控制阀体、密封接嘴等细节部件，所有管路的弯折半径、接头连接位置均参考实际气动元件的安装规范设置，金属管路采用红铜质感材质渲染，搭配哑光金属灰的阀体、压力表外壳材质，还原工业气动元件的真实视觉效果。炮体中部的储压罐体做了壁厚与密封结构的细节建模，罐体与炮管的连接部位设置了橡胶密封环、锁紧抱箍结构，抱箍采用黑色橡胶与金属压片组合的材质表现，还原密封锁紧结构的真实质感。自动加载机构部分，建模还原了触发式弹动结构，通过两个独立触发器的联动设计实现网球的自动上膛，在每次发射完成后，储料通道内的网球会在重力与触发机构的推动下自动落入发射腔，同时联动机构会自动关闭气路阀门完成储压，无需手动装填即可实现连续发球。渲染阶段采用浅素色背景配合柔光打光，突出炮体的结构轮廓与部件细节，金属部件的反光、橡胶部件的哑光质感、PVC管体的半哑光塑料质感都做了分层材质调整，让整体模型的视觉表现更贴近实物制作效果。设计思路上以低成本易制作为核心，整体结构采用常见的PVC管材与标准气动元件组合，没有复杂的定制加工部件，普通爱好者即可参照模型完成实物制作，发射动力采用压缩空气，通过阀门关闭实现保压操作，可将网球发射至100码左右的距离，除发射网球外，也可适配尺寸相近的塑料瓶等物件，兼顾娱乐性与结构实用性，自动加载的结构设计省去了单次装填的繁琐操作，提升了连续使用的流畅度。
