火力发电厂整体系统三维结构设计

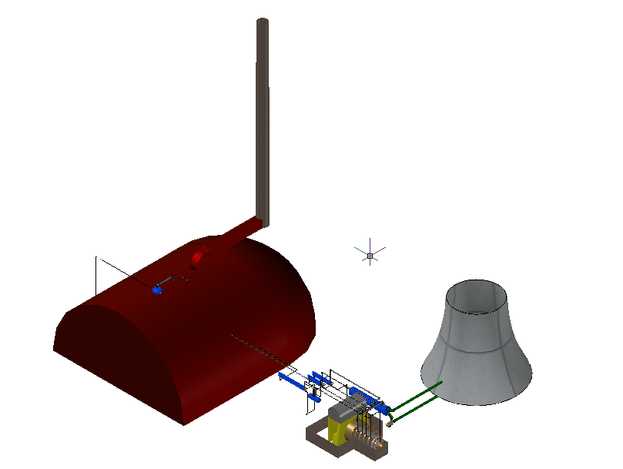

本作品为火力发电厂完整生产系统的三维建模成果，建模过程遵循工业设施真实布局逻辑，以燃料燃烧产热、热力转换发电的完整生产流程为核心脉络搭建整体结构。首先完成主体厂房的建模，采用半拱型封闭壳体结构还原主厂房的外部轮廓，壳体表面赋予哑光深红工业漆面材质，还原重工业厂房的厚重质感，厂房顶部设置高耸的排烟烟囱，采用深灰色哑光金属材质，匹配真实电厂烟囱的外观特征。厂房内部按照生产流程依次排布核心功能组件，首先是锅炉燃烧区域，建模还原燃料进料、燃烧换热的结构模块，配套设置管线接口与外部组件连通；其次是汽轮机组与发电机组模块，精准还原机组的基座、转轴、外壳结构，赋予金属铸钢材质，表面做轻微做旧处理体现工业设备的使用质感；同时配套完成蒸汽发生器、冷凝器、给水加热器等辅机设备的建模，区分开式、闭式给水加热器的结构差异，还原设备的接口、封头、管束外部轮廓，所有辅机设备均按照真实电厂的排布逻辑定位，保证生产流程的连通合理性。厂房外部连接双曲线型自然通风冷却塔，采用薄壳曲面建模方式还原冷却塔的收分轮廓，表面赋予浅灰色混凝土材质，模拟混凝土冷却塔的粗糙肌理，冷却塔与厂房内部冷凝器之间通过循环冷却水管道连通，管道采用蓝绿区分供水、回水路径，配套设置管道支架、阀门接口等细节结构，还原循环水系统的完整走向。建模过程中对所有组件的装配关系做了严谨校验，保证设备之间的连接逻辑符合热力发电的生产原理，材质搭配上区分金属结构、混凝土结构、漆面结构的质感差异，通过渲染调整光影效果，突出不同组件的结构特征，整体模型完整还原了火力发电厂从燃料输入到电力输出的全流程系统构成，清晰展现各核心组件的布局位置与连接关系，可用于电厂系统认知、布局方案演示等场景。
