得伟20V充电式无绳手电钻结构设计

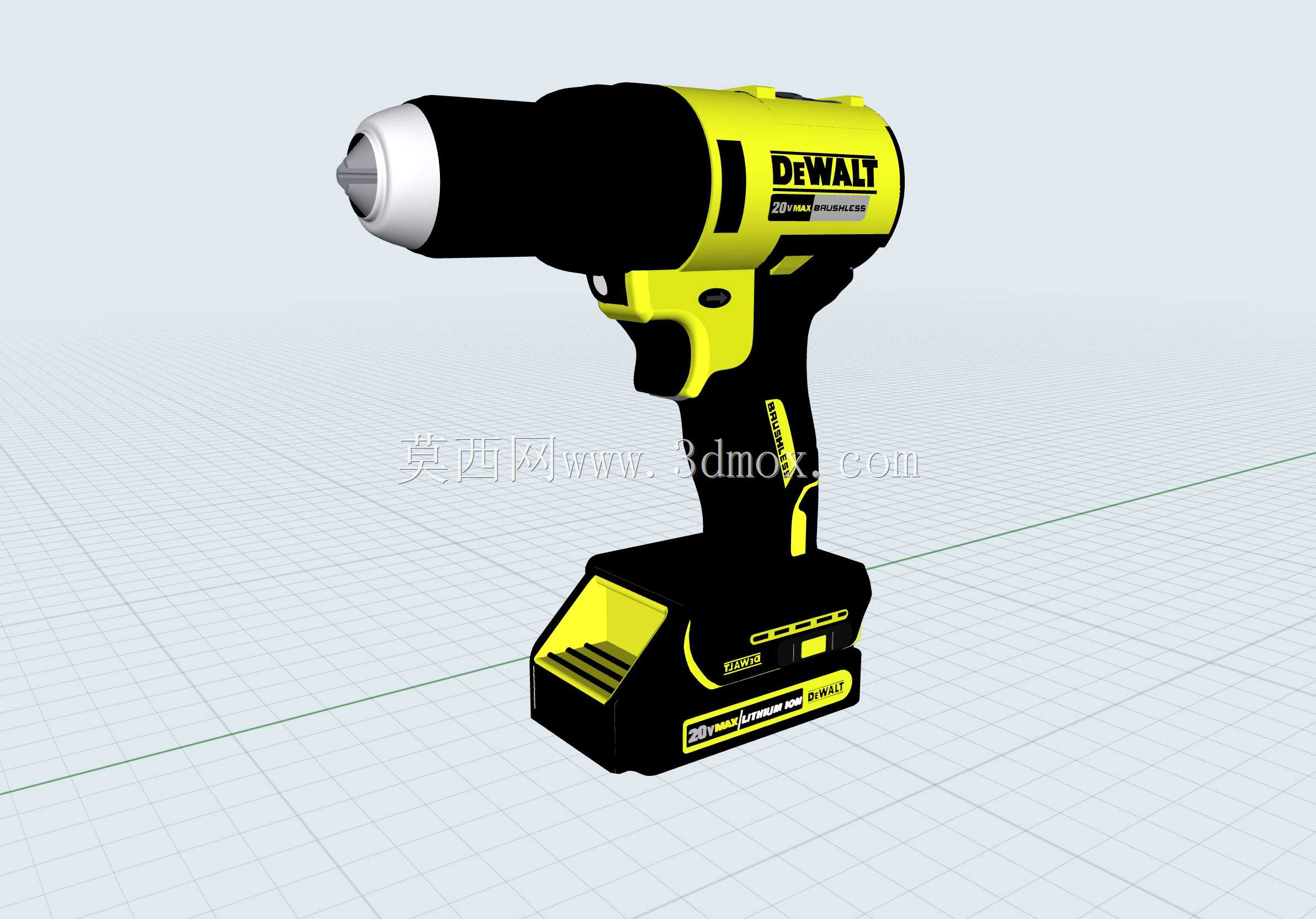

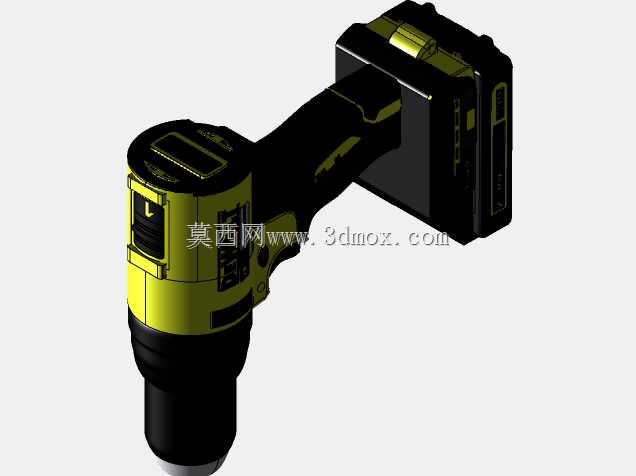

这款充电式无绳电钻的三维结构，完全还原了量产级手持电动工具的工程设计逻辑，在工装安装、家装维修、现场装配、五金加工等场景中，这类锂电无绳钻已经逐步替代传统带线电钻，成为一线作业人员的核心手持工具。从结构布局来看，整机采用枪式握持的人机工程构型，握持区域做了贴合手掌弧度的曲面收窄，手柄处的防滑纹理区域对应日常握持时的指腹位置，长时间手持作业时能有效降低手腕的受力负荷，电池包采用滑插式快拆结构安装在手柄底部，安装到位后有卡扣自动锁止，更换电池时只需按压侧方解锁键即可拔出，无需额外工具辅助。夹头部分采用三爪自定心结构，前端的金属夹头可以适配不同直径的批头与钻头，夹持范围覆盖常规家装与装配场景的常用耗材规格，夹头与机身之间设置了扭矩调节环，不同档位对应不同的输出扭矩阈值，拧紧紧固件时达到设定扭矩会自动打滑，避免扭矩过大损坏工件或者螺丝滑牙。机身内部的动力传递路径从无刷电机输出端开始，经过行星减速组将高转速低扭矩的电机输出转化为低转速大扭矩的钻轴输出，减速组的壳体与机身主壳体采用止口定位加螺丝紧固的连接方式，能承受大负载作业时的冲击载荷，不会出现壳体错位的问题。机身侧面设置了正反转切换拨杆与转速调节开关，拨杆的位置刚好在握持时拇指可以触及的范围，作业过程中无需大幅移动手部即可切换转向，开关的按压力度做了线性匹配，按压行程与输出转速正相关，可以精准控制钻孔或者拧螺丝时的转速输出。从安装边界来看，整机的重心落在握持手柄的中心区域，直立放置在工作台面时不会出现侧翻，电池包底部做了平面支撑结构，临时放置时可以稳定直立，不需要额外的支架承托。机身外壳采用高强度工程塑料材质，在电机、减速组这些发热量大的区域，外壳上预留了通风散热的格栅孔，连续高负载作业时可以引导气流带走内部热量，避免电机过热触发保护停机。电池包的外壳做了加强筋结构，意外跌落时可以通过加强筋分散冲击力，保护内部的锂电芯不受损坏，电池包与手柄的连接触点采用弹性接触结构，作业过程中的振动不会导致接触不良断电。这类无绳电钻的设计核心是平衡整机重量、输出扭矩与握持手感，在保证足够输出功率的前提下，尽可能压缩机身的横向与纵向尺寸，让操作人员在狭窄空间内也能正常作业，比如橱柜内部安装、设备框架内侧拧螺丝这类场景，过长或者过粗的机身都会导致操作受限，这款结构在夹头到手柄尾部的长度控制上做了优化，在狭窄区域作业时的可达性更好。
