西部数据2.5英寸机械硬盘结构拆解设计

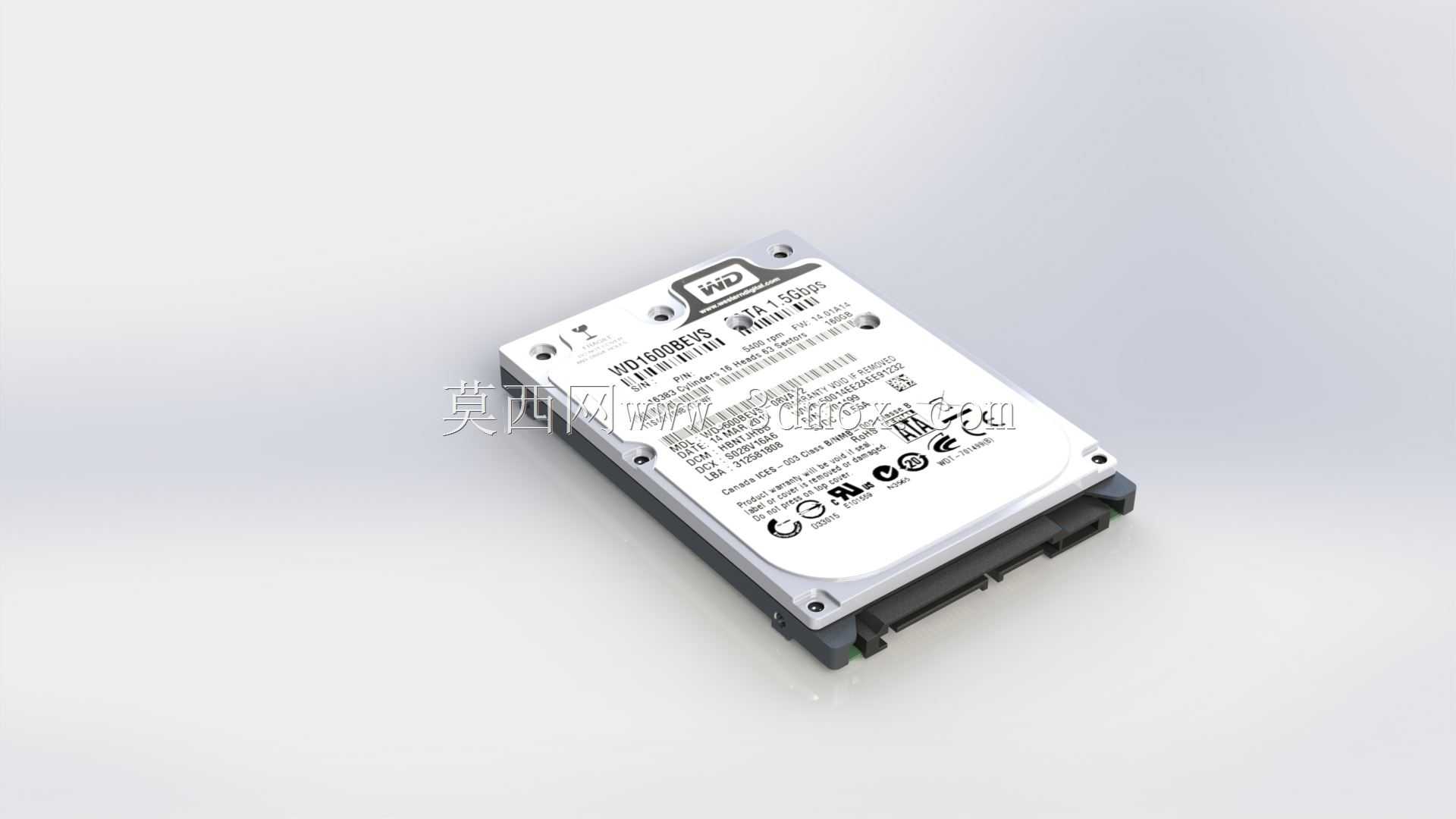

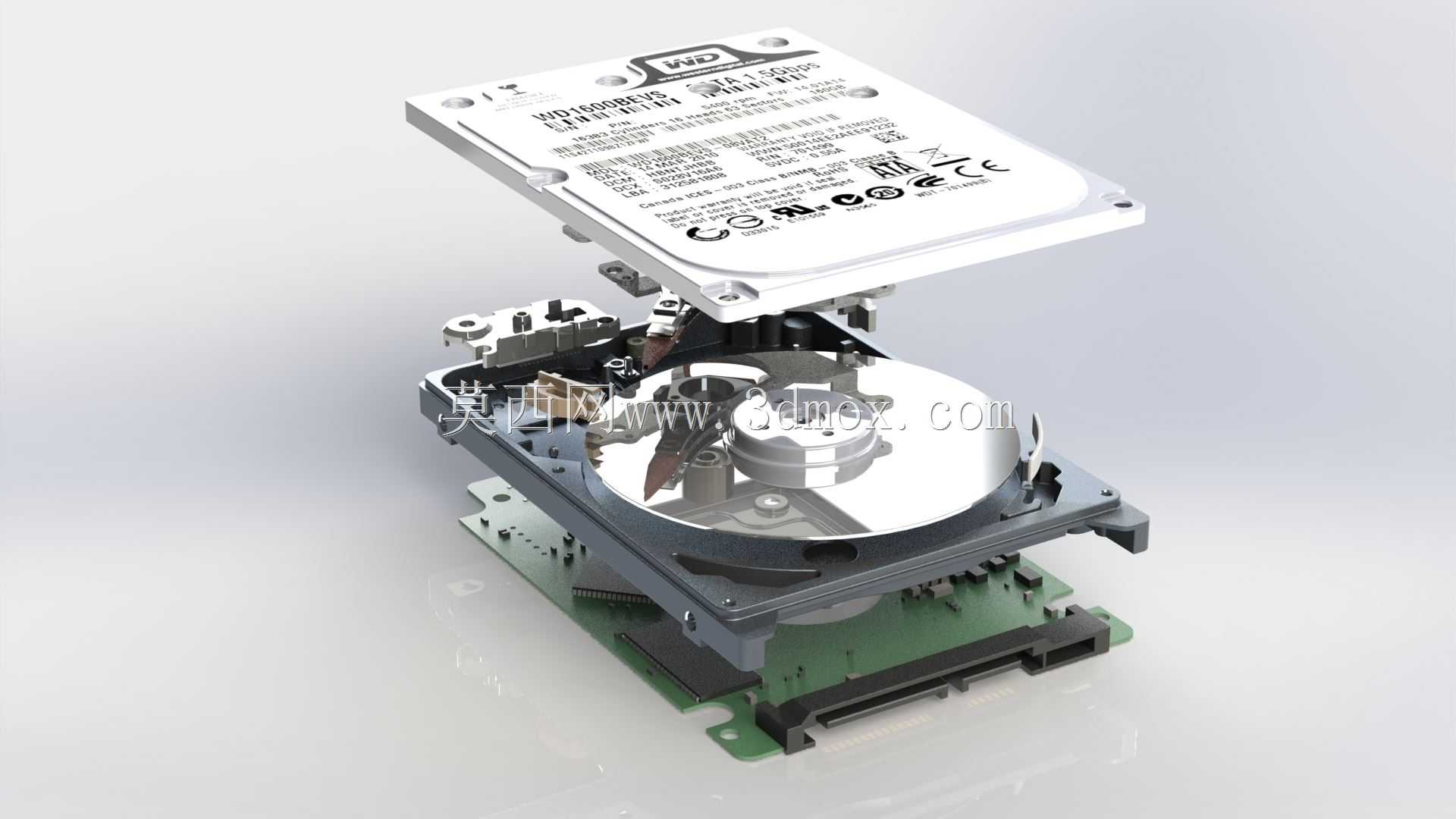

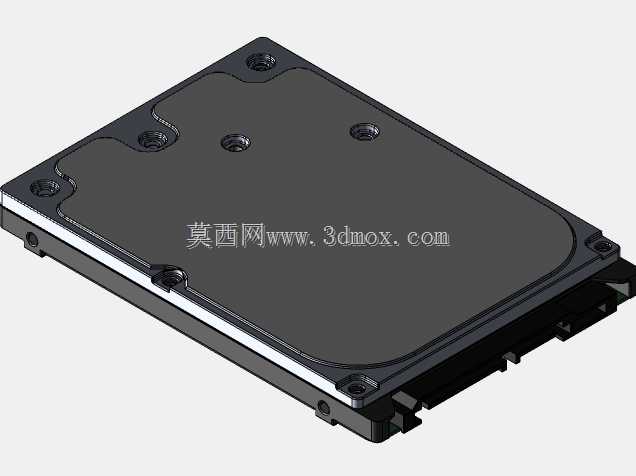

在笔记本电脑、便携工控终端、小型嵌入式存储设备的结构设计环节中，2.5英寸机械硬盘的安装适配、结构避让是结构工程师经常需要处理的细节，这类存储部件的三维结构还原，能为整机内部的堆叠设计、抗震结构匹配提供精准的参考依据。这款西数2.5英寸机械硬盘的结构设计，完整还原了产品从外盖到内部盘片、磁头组件、主控电路板的全部装配关系，拆解状态的呈现可以让设计人员清晰观察到各部件的层级位置与装配间隙。从实际用途来看，这类2.5英寸机械硬盘多用于对存储容量有一定要求、同时对设备厚度有严格限制的便携类电子设备中，相比3.5英寸硬盘，它的体积更小、抗震适配性更强，在早期笔记本产品、移动硬盘盒、小型NAS设备中都有广泛应用。设计过程中，首先严格遵循2.5英寸硬盘的通用安装边界，整体长宽尺寸控制在行业标准的100mm*70mm区间，厚度对应9.5mm规格的常规版本，侧边的SATA接口、供电接口位置完全匹配通用安装规范，能直接适配标准的硬盘托架、设备仓体的安装定位。内部结构的还原上，重点还原了盘片的固定方式、磁头臂的摆动行程空间、主轴电机的安装位置，这些细节在做整机散热设计、抗震缓冲结构设计时是核心参考点——比如硬盘仓的缓冲胶垫位置需要对应硬盘的固定孔位，避开电路板上的主控芯片区域，防止长期挤压造成元件损伤；磁头臂的活动区域上方不能设计突出的压合结构，避免意外形变干扰磁头正常寻道。外盖的冲压成型结构、侧边的螺丝固定孔位、电路板上的接口突出高度都做了1:1的还原，在做设备内部堆叠时，可以直接调用该模型核对硬盘与周边主板、电池、散热模组的间隙，避免出现装配干涉。同时拆解状态的结构呈现，也能帮助刚接触存储部件结构的设计人员理解机械硬盘的工作逻辑：盘片在主轴电机驱动下高速旋转，磁头臂在音圈电机控制下沿盘片径向移动完成数据读写，各部件的装配公差控制直接影响硬盘的运行稳定性与抗震性能，在做便携设备的硬盘防护设计时，这些内部结构的活动边界是必须考量的核心参数，不能仅参照硬盘的外部轮廓做结构设计，否则很容易在跌落、震动场景下出现磁头打盘、盘片损伤的问题。
