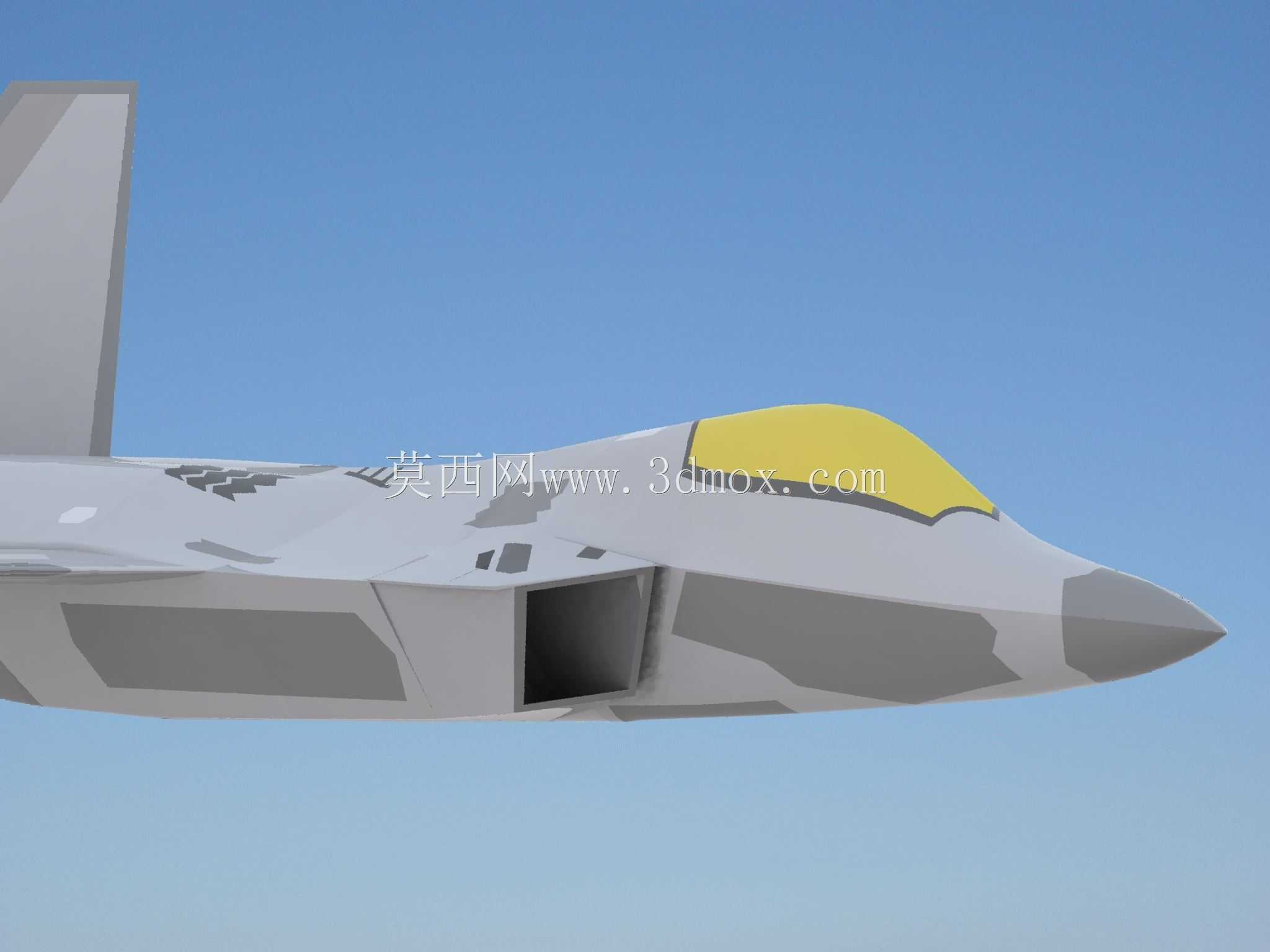

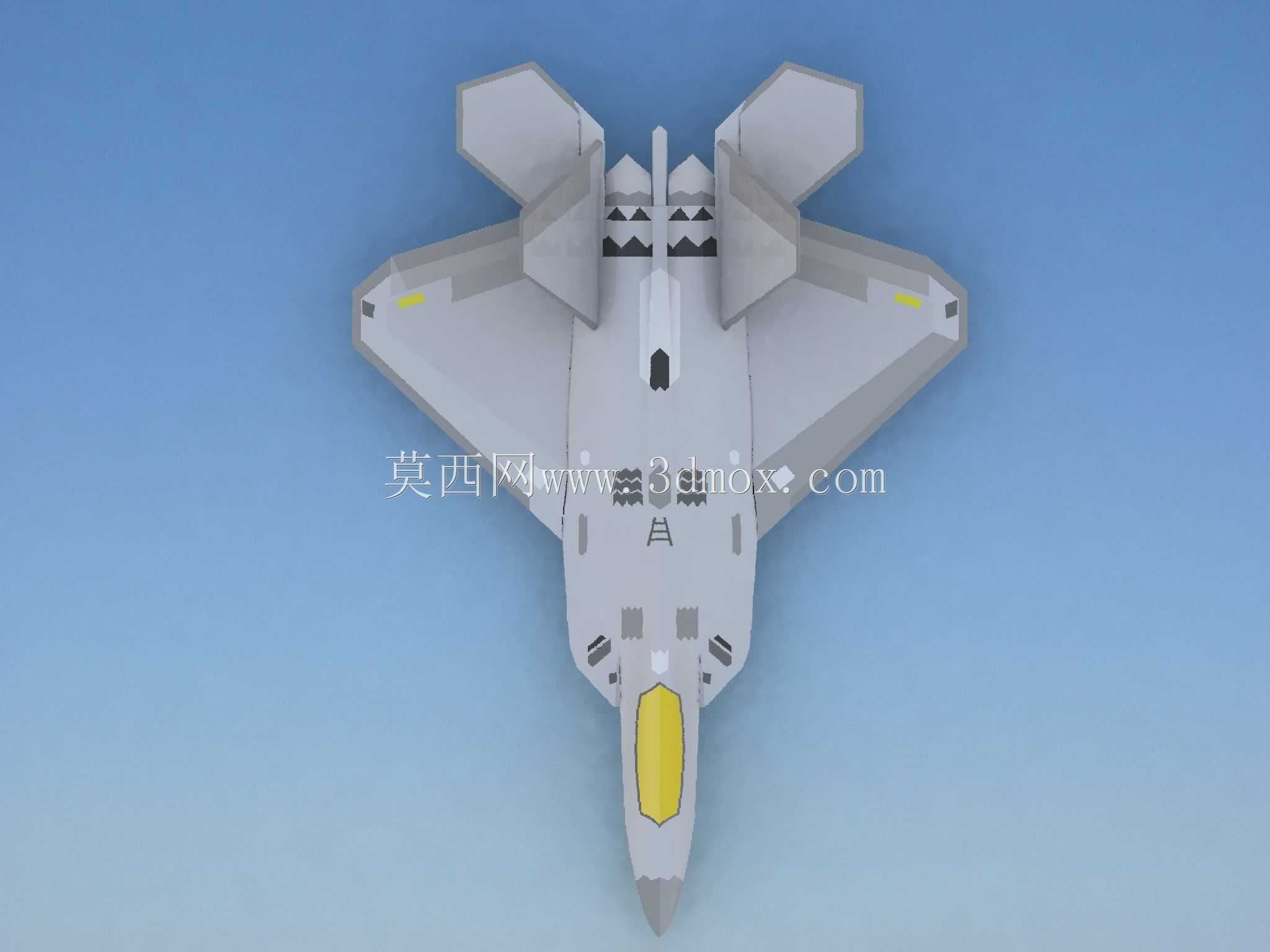

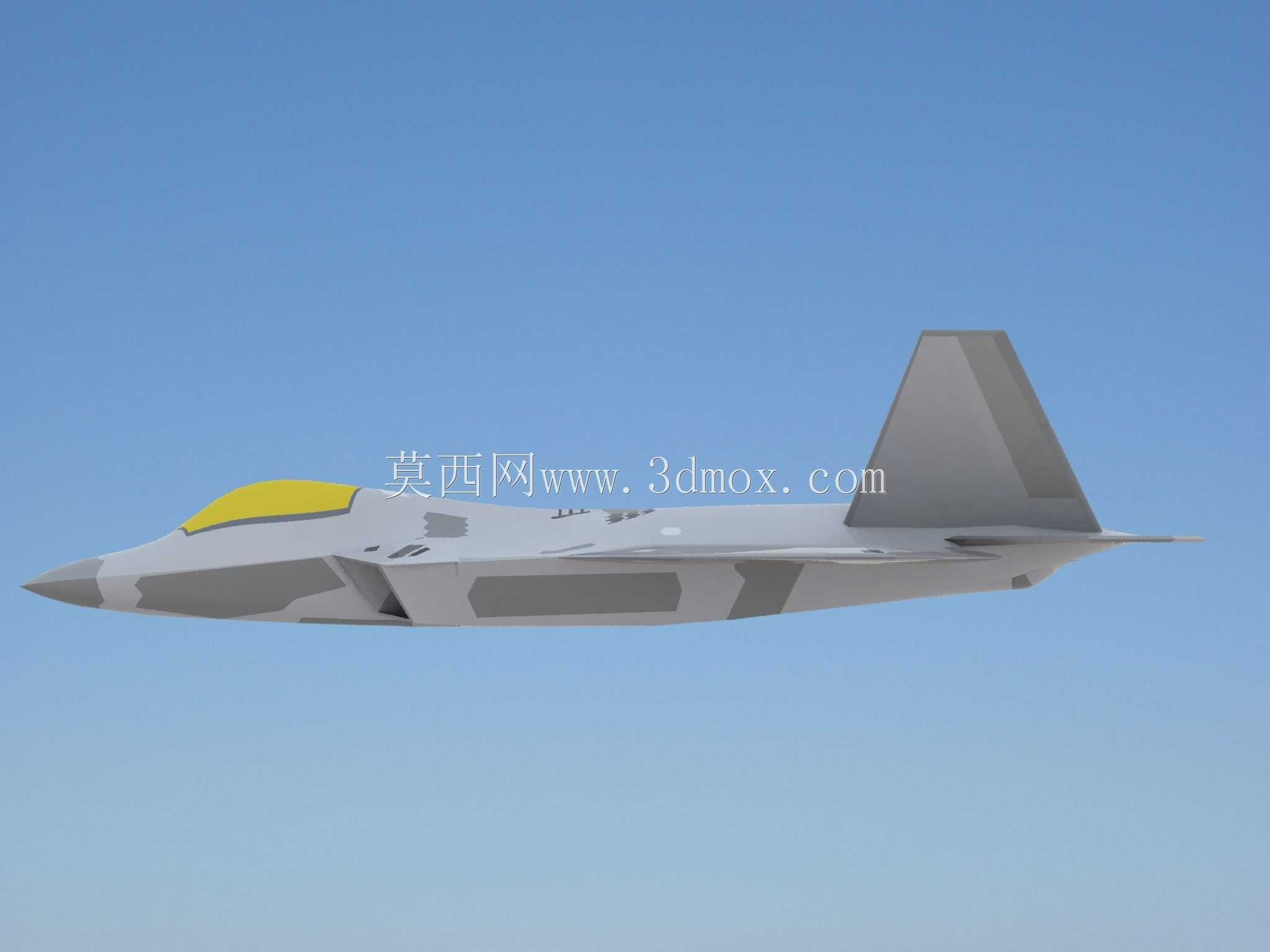

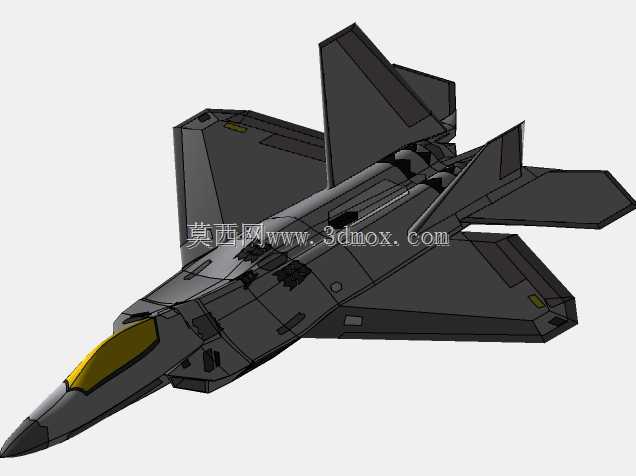

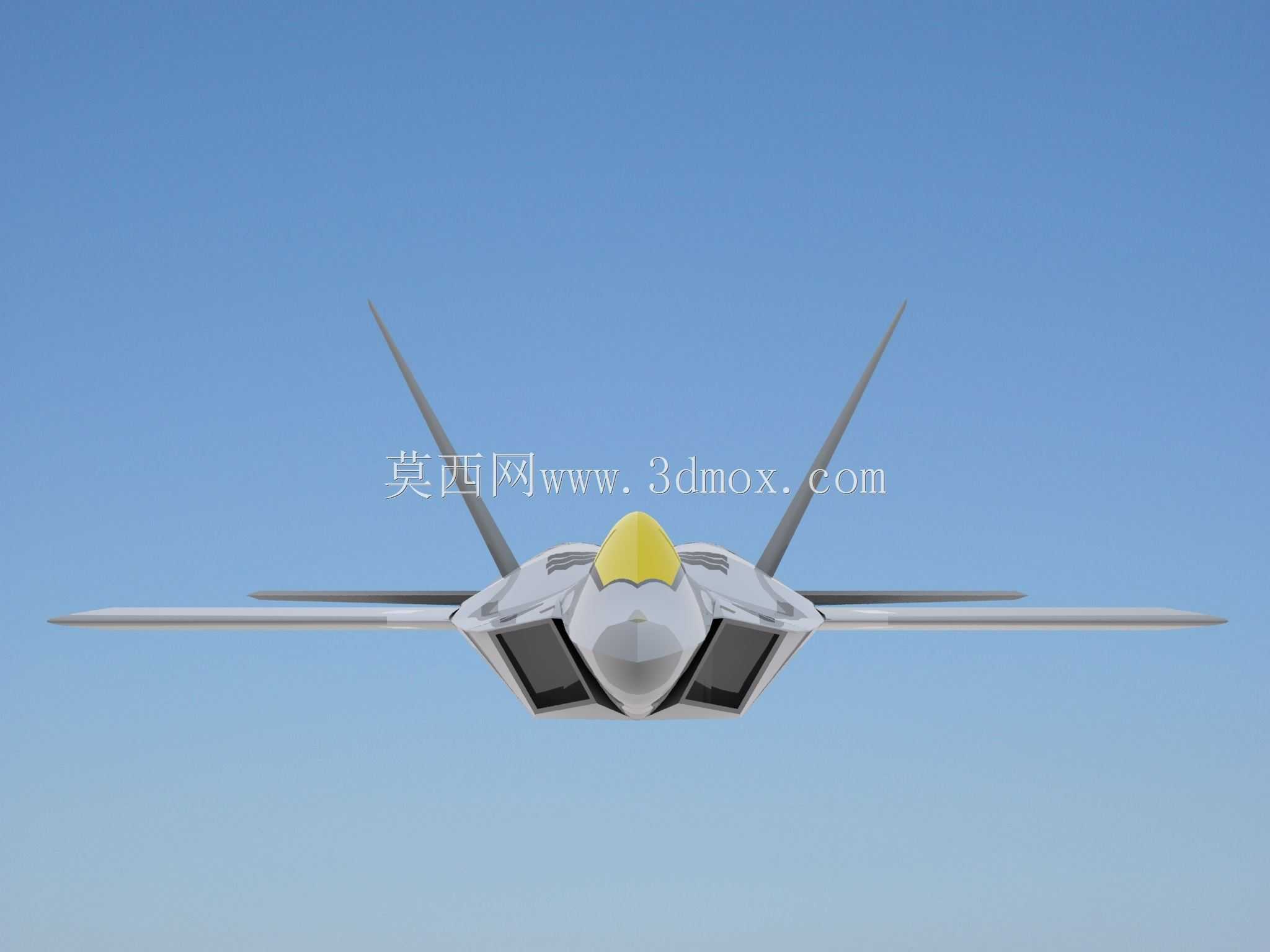

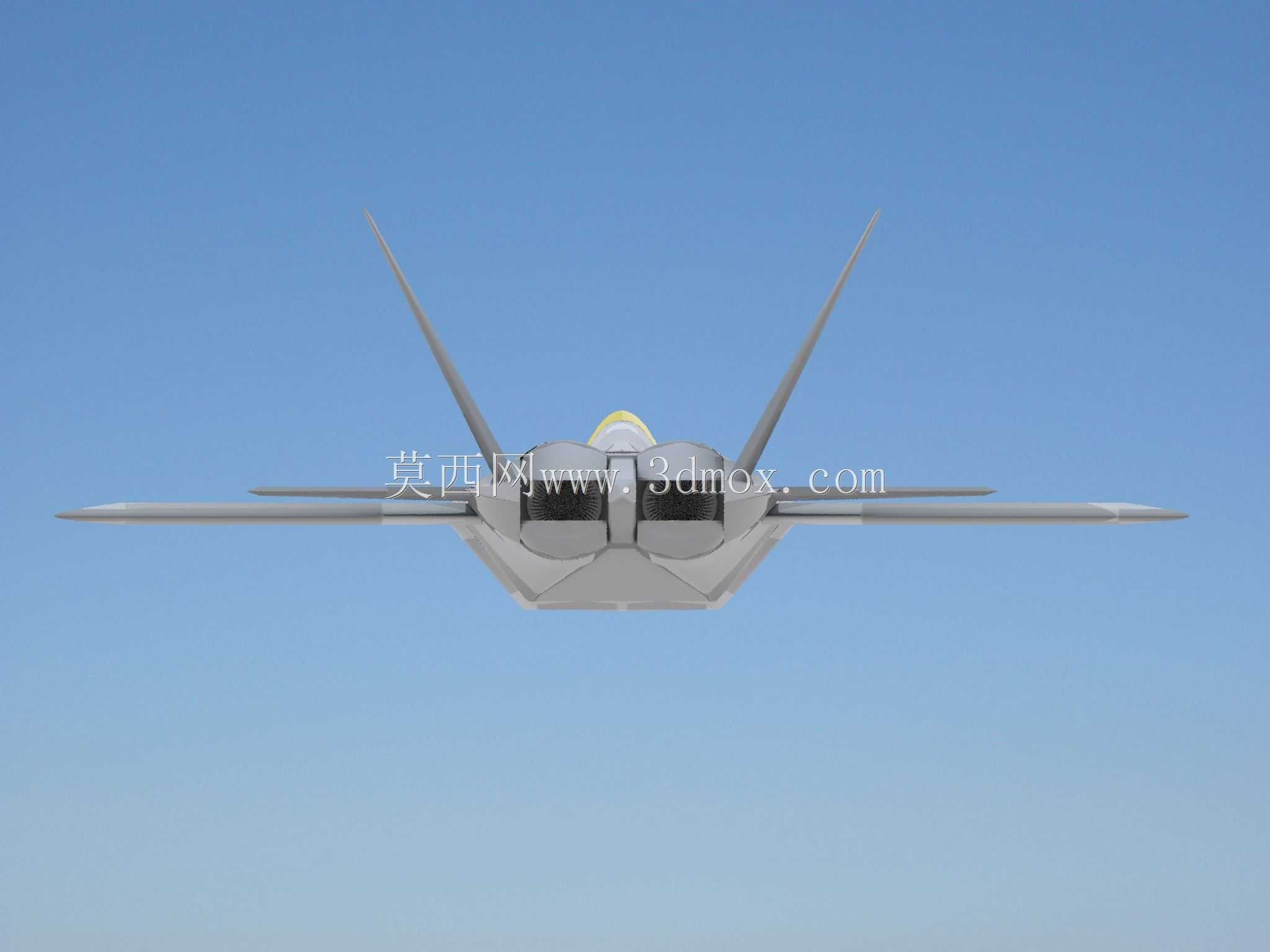

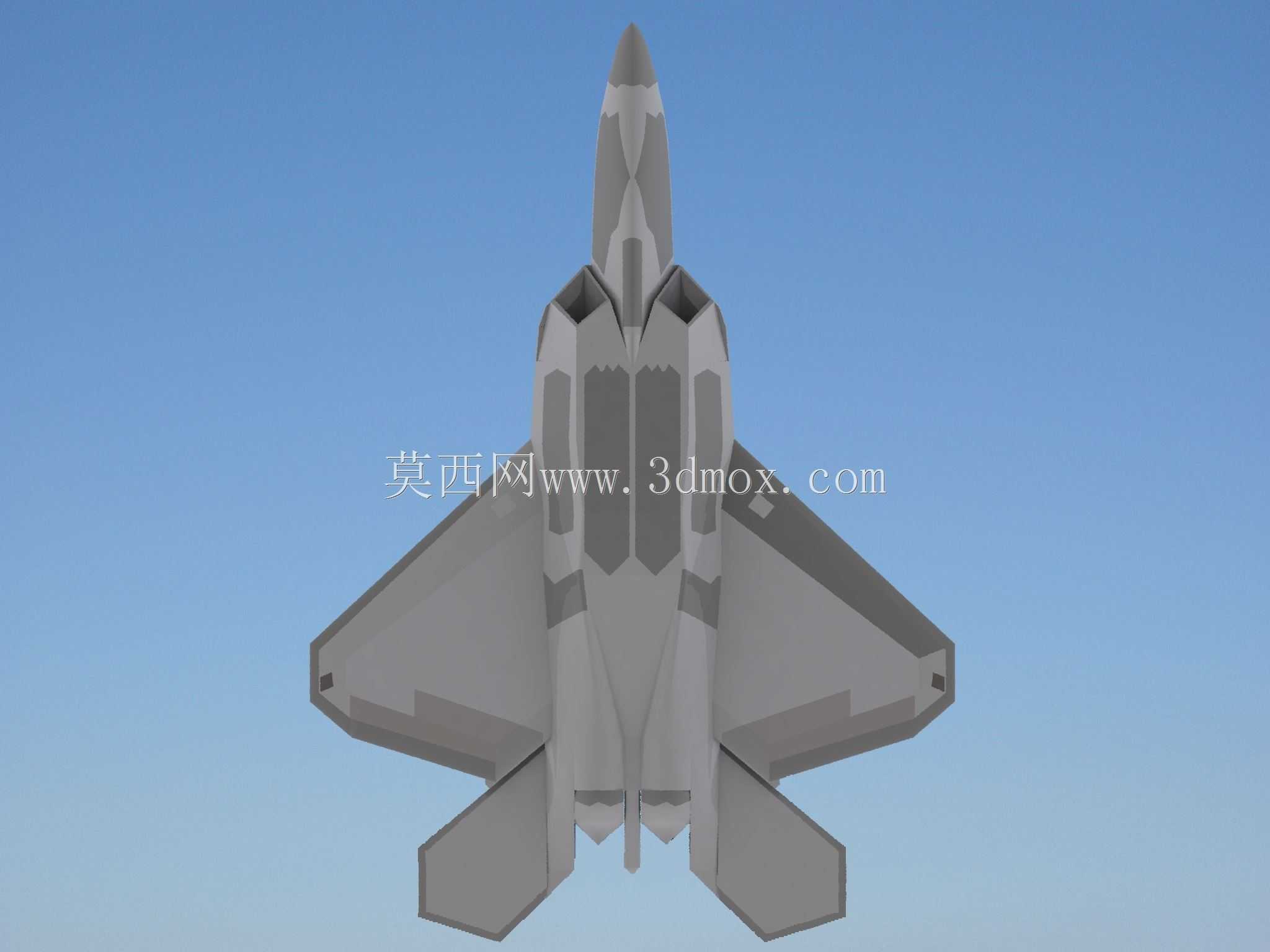

洛克希德马丁F-22猛禽隐身战机三维结构

在航空装备结构设计与仿真验证领域，该隐身战机的三维结构模型可覆盖多类工程场景：在飞行器总体设计阶段，可作为第五代战机气动布局、隐身修型的参考基准，帮助设计人员快速理解双发重型隐身战机的翼身融合逻辑、进气道与机身的一体化整合方式，无需从零开始搭建基础外形框架，大幅缩短方案迭代周期；在高校航空类专业的教学场景中，可用于展示隐身战机的武器内置舱布局、垂尾外倾角度设计、发动机喷口隐身修型的结构逻辑，辅助讲解雷达反射截面控制的工程实现路径，让抽象的气动与隐身设计理论有具象的结构载体。从实际作战用途维度看，该机型承担制空权争夺、纵深突防打击的核心任务，对应的结构设计完全围绕高隐身性、高机动性、超音速巡航的核心指标展开：机身采用翼身融合的升力体布局，菱形机头截面可将正面入射雷达波向非关键方向散射，两侧进气道采用S型弯道设计，完全遮挡发动机压气机叶片这一强雷达反射源，双垂尾外倾特定角度，同时兼顾航向稳定性与侧向隐身需求。设计思路上，全机结构遵循“隐身优先、兼顾气动效率”的原则，所有口盖、舱门边缘均采用平行锯齿设计，保证雷达反射波集中在少数几个非威胁方向；武器舱全部内置，飞行过程中舱门关闭时机身表面无突出外挂物，既降低雷达反射面积，也减少外挂带来的气动阻力，适配超音速巡航的减阻需求。从结构尺寸与安装边界来看，建模过程中严格匹配实机的长宽高比例、机翼后掠角、平尾与主翼的相对位置关系，机身内部预留了发动机安装舱、主弹舱、侧弹舱、航电设备舱、燃油舱的对应空间，起落架舱的位置与收放路径也符合实机的结构逻辑，可直接用于开展起落架收放仿真、弹舱门开启关闭的运动干涉检查、内部设备布置的空间校核工作。对于结构建模从业者而言，该模型可作为复杂曲面航空产品建模的参考案例，学习大曲率翼面的曲面顺滑过渡处理、隐身修型曲面的精度控制、多部件装配的层级划分逻辑；在开展同类型隐身飞行器的概念设计时，可基于该模型的结构框架调整参数，快速验证不同布局方案的气动与隐身特性平衡关系，减少基础建模的重复工作量。
