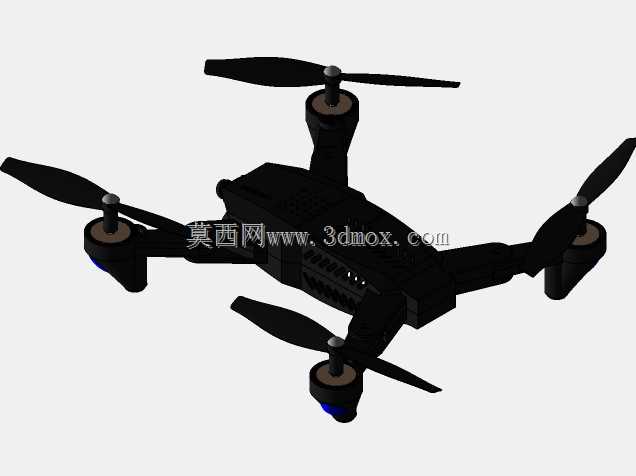

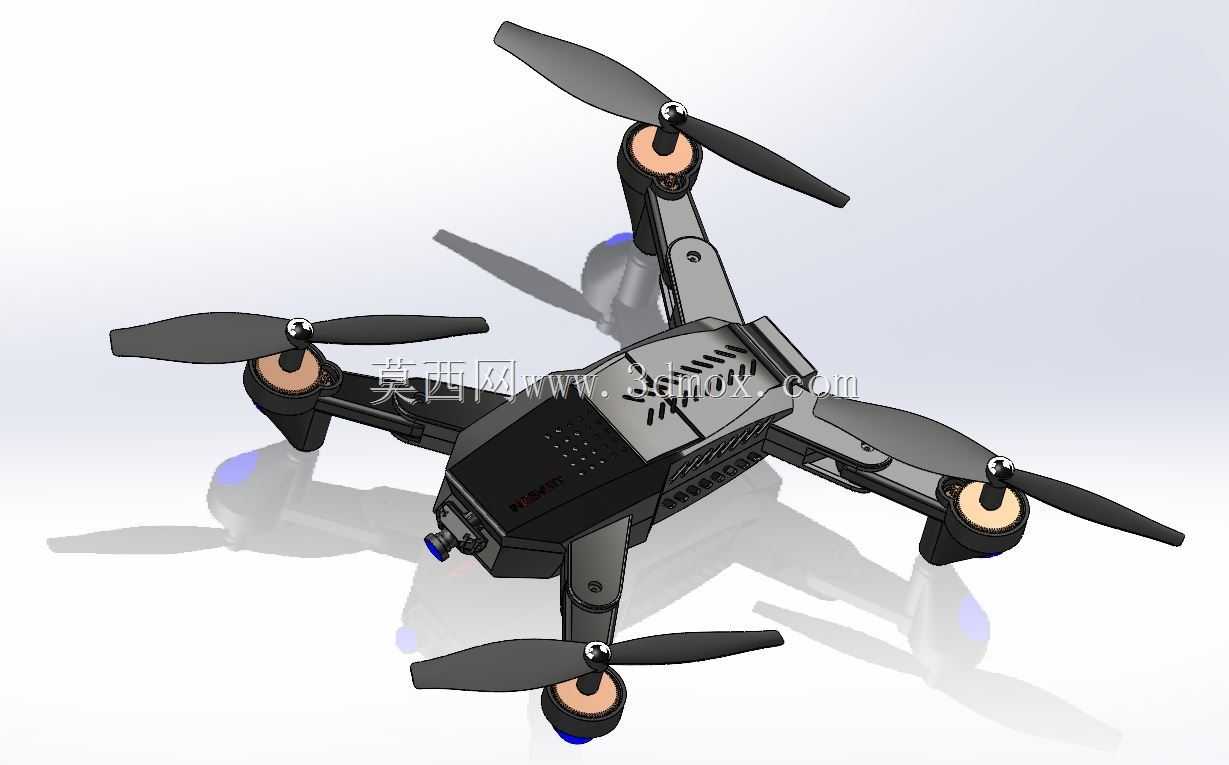

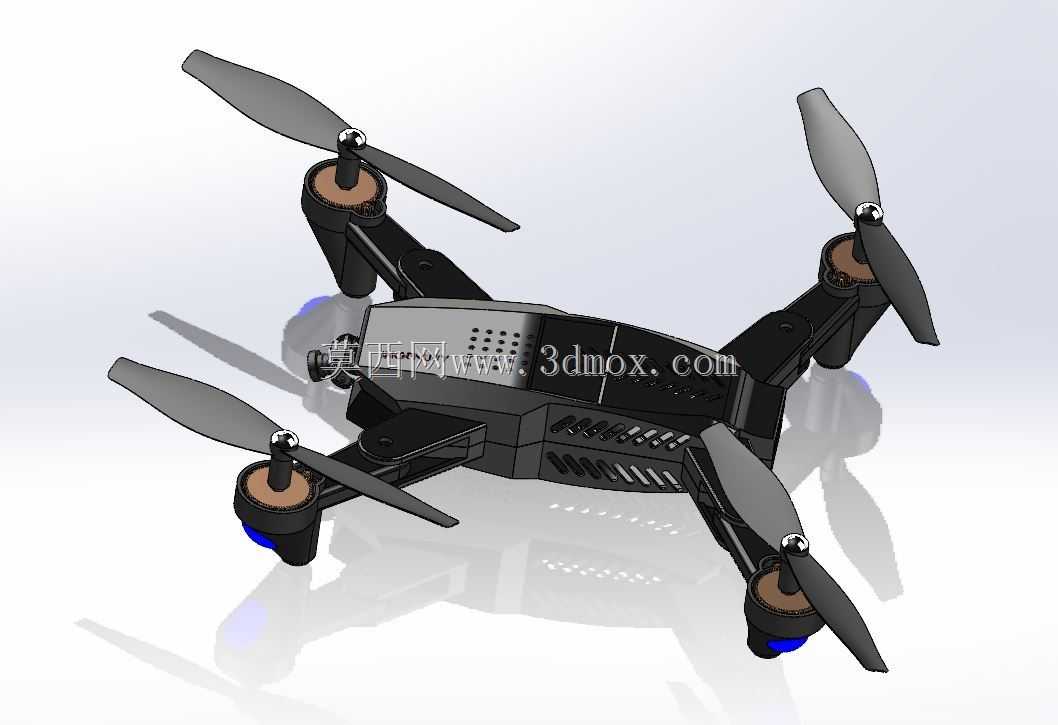

折叠式四旋翼航拍无人机结构设计

这款折叠式四旋翼飞行器的结构设计，首先围绕户外航拍作业的便携性需求展开，机臂采用铰接式折叠结构，收纳状态下四个机臂可向机身主体方向收拢，整体收纳尺寸仅为展开状态的40%左右，能够轻松放入普通双肩背包的隔层中，适配户外徒步、野外勘测、短途出行等多种携带场景，解决了传统固定机臂无人机携带不便、收纳占用空间大的实际问题。展开状态下，机臂铰接位置设置有定位卡紧结构，飞行过程中不会出现机臂晃动、移位的情况，保证旋翼转动时的动平衡稳定性，避免因结构松动带来的飞行姿态偏移风险。

机身主体采用上下壳扣合的装配结构，内部预留了飞控主板、电池仓、图传模块的安装空间，电池仓设置在机身重心位置，能够保证整机重量分布均匀，减少飞行过程中的姿态调整功耗。机身前端预留了航拍摄像头的安装位，摄像头模块带有两轴微调结构，可实现一定角度的俯仰调整，满足不同视角的航拍取景需求，摄像头安装位置做了避振设计，通过软性缓冲垫隔离机身旋翼转动带来的高频振动，避免航拍画面出现抖动模糊的问题。

四个旋翼的电机安装座设置在机臂末端，安装座与机臂采用一体化结构设计，减少装配连接环节带来的结构间隙，电机座的安装平面做了平整度控制，保证电机输出轴与机臂平面垂直，避免旋翼转动时产生额外的偏转力矩。旋翼采用快拆式安装结构，无需额外工具即可完成旋翼的拆装更换，适配户外作业时的快速维护需求，旋翼的翼型经过优化，在保证升力充足的前提下，尽可能降低转动时的风阻与噪音。

机身底部预留了起落支撑结构的安装位置，支撑脚采用软性耐磨材质，降落时能够起到缓冲作用，避免机身硬接触地面造成内部元器件的冲击损坏，同时支撑脚的高度经过测算，能够保证底部摄像头在起降过程中不会与地面发生剐蹭。机身上壳表面设置有散热格栅结构，对应内部飞控、电调的发热位置，能够在飞行过程中利用迎面气流带走设备工作产生的热量，避免长时间飞行出现元器件过热降频的问题。整体结构的连接位置均做了圆角过渡处理，既减少了飞行过程中的风阻，也避免了尖锐边角在携带、使用过程中造成磕碰划伤。
