折叠式四旋翼航拍作业无人机结构设计

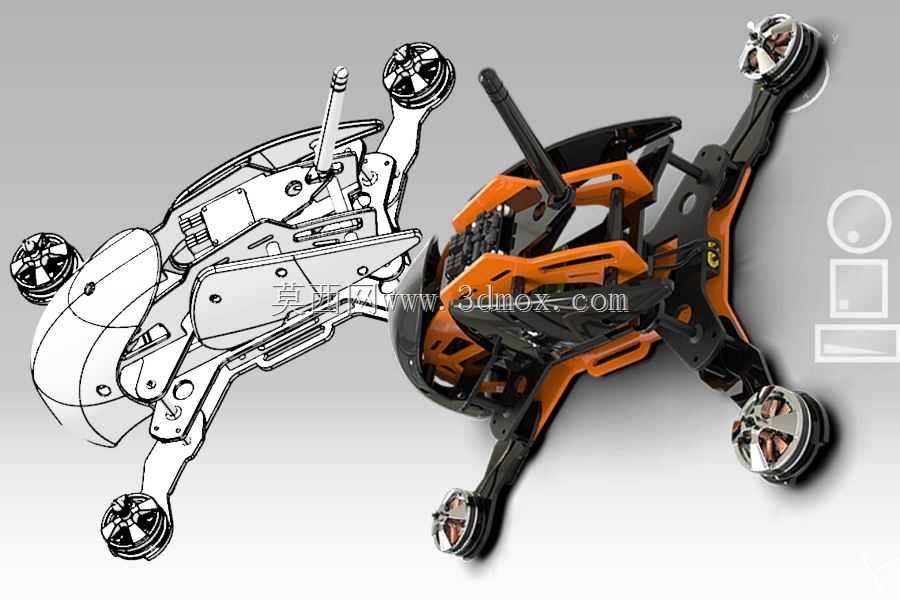

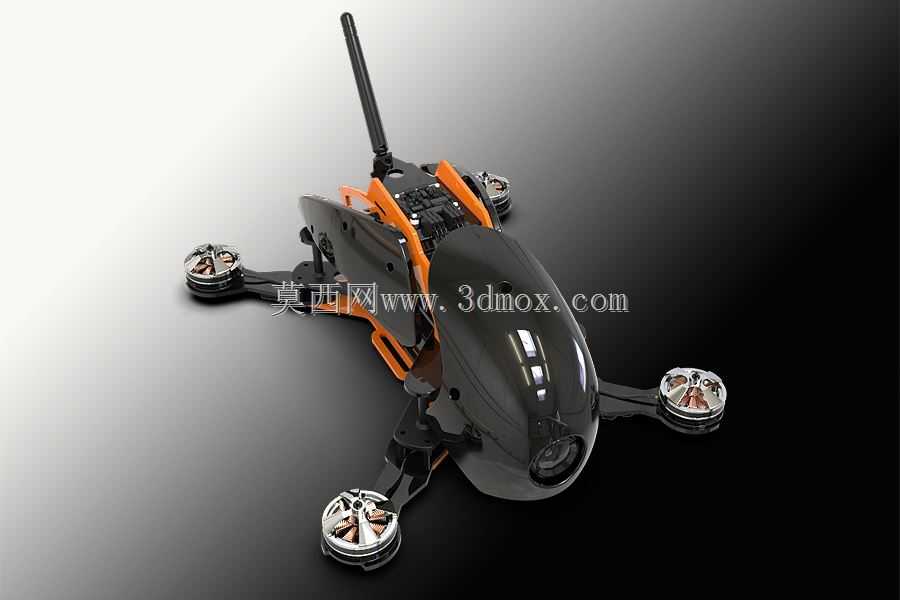

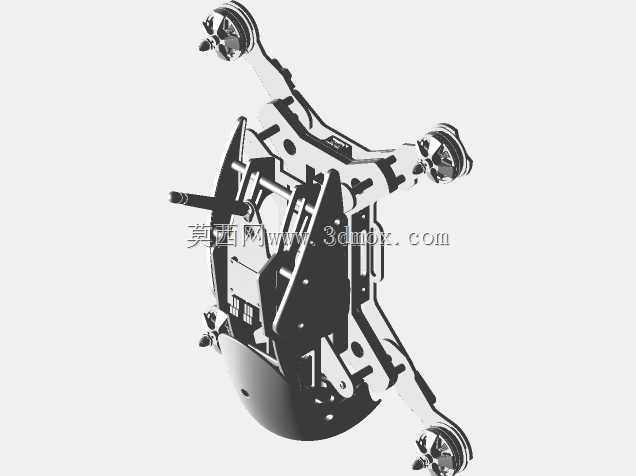

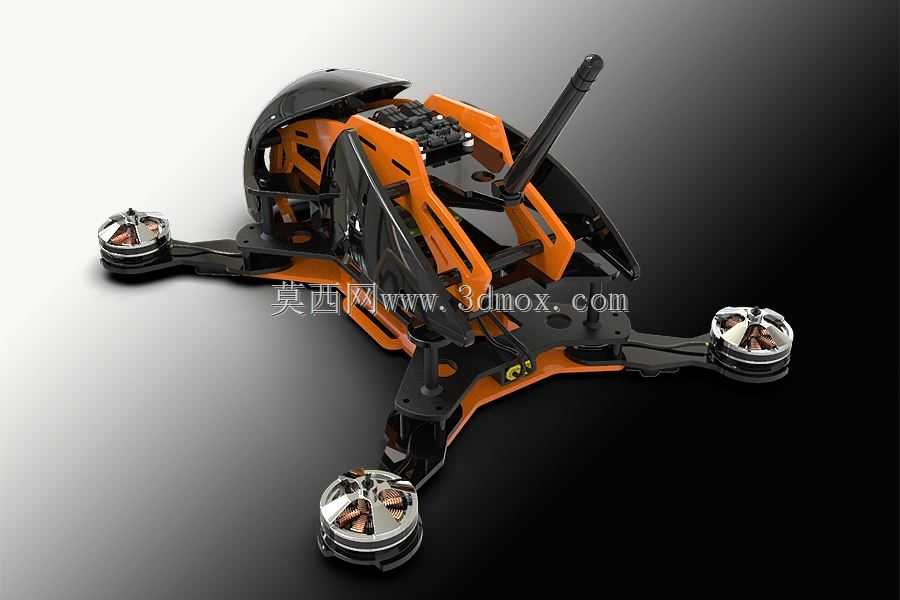

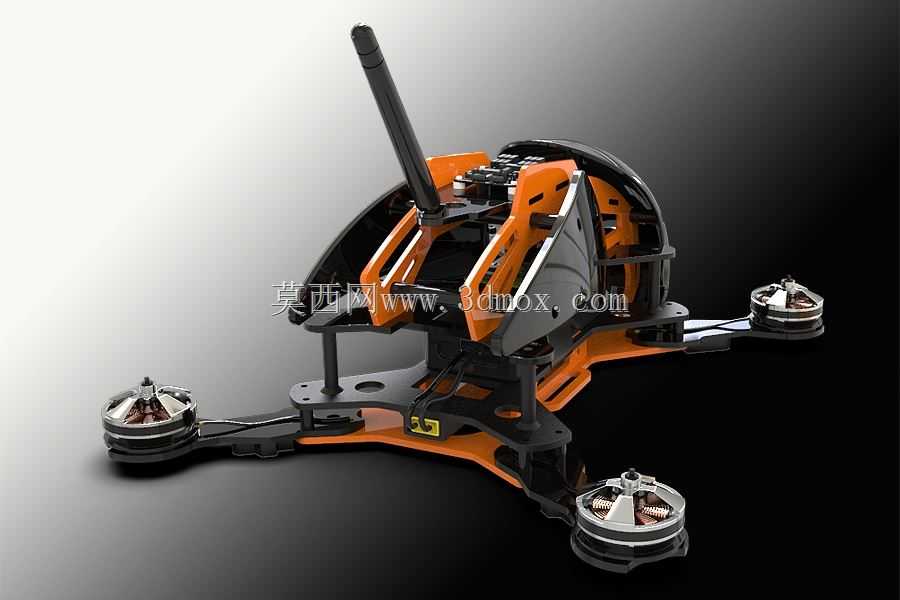

这款四旋翼飞行器的结构设计，最初是面向小范围航测、园区巡检这类轻量化作业场景做的方案验证，整体采用机臂折叠的布局思路，在非作业状态下可以将四个带动力单元的机臂向机身中心收拢，大幅缩小收纳占用的空间，方便作业人员放入便携背包携带转场，不需要额外定制大型防护运输箱。从结构受力逻辑来看，机臂与中心机身的铰接位置做了限位加强设计，展开后可以通过卡扣结构锁死，避免飞行过程中机臂受气流扰动出现位移偏差，每个机臂末端的电机安装座预留了标准的螺孔安装位，适配常规尺寸的无刷动力电机，安装时不需要额外做打孔改位，降低装配调试的工作量。中心机身的框架采用分层堆叠的结构布局，上层预留了飞控模块、GPS天线的安装空间，中层可以放置电池仓与电调组件，下层预留了任务载荷的挂装接口，不管是搭载轻量化的航拍相机，还是小型的气体检测、红外测温模块，都可以通过快拆结构固定，不需要改动主体框架结构。机身的外露走线全部设计了内嵌式的走线槽，从电机引出的动力线可以沿着机臂内部的空腔走到中心仓，避免飞行过程中线缆外露受气流拉扯出现断裂，也能减少线缆带来的额外风阻。机臂的长度经过反复校核，在展开状态下相邻两个旋翼的转动平面不会出现重叠干涉，同时预留了足够的螺旋桨安装间隙，即使搭载最大尺寸的适配桨叶，转动过程中也不会碰到机身框架或者挂载的任务设备。起落部分没有采用额外加装的独立起落架，而是利用机臂末端的结构延伸做了支撑脚，在降落时可以让机身底部与地面保持足够的安全距离，避免挂载的相机镜头直接接触地面磕碰，同时也减少了额外零件带来的整机重量增益。整个框架的受力路径做了均匀化处理，飞行过程中四个机臂的升力可以均匀传递到中心机身，不会出现局部应力集中的问题，即使遇到突发的阵风冲击，铰接位置的加强结构也能承受瞬时的载荷冲击，不会出现结构断裂失效的情况。在做结构验证的时候，针对不同的安装边界做了适配校核，电池仓的尺寸可以兼容常规容量的航模锂电池，不需要修改仓体结构就能完成电池的更换，飞控模块的安装位预留了通用的安装孔距，适配市面上主流的开源及商用飞控硬件，电子调速器的安装位置靠近机臂根部，散热条件更好，长时间大动力输出时也不会出现过热降频的问题。
