固定翼无人机垂直起降改装结构设计

这套改装结构针对常规固定翼类无人飞行器的起降场景痛点开发，核心是解决传统固定翼飞行器对长距离平整跑道的依赖问题，让同级别固定翼平台能够在狭小场地、山地、舰船甲板等无充足滑跑空间的场景下完成起降作业，同时保留固定翼平台长航时、高巡航效率的飞行优势。

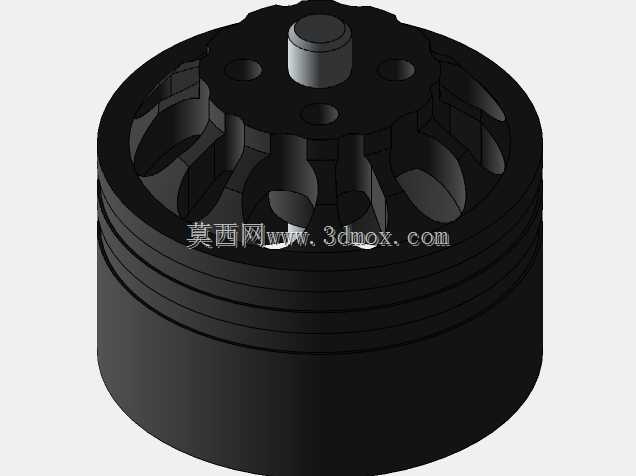

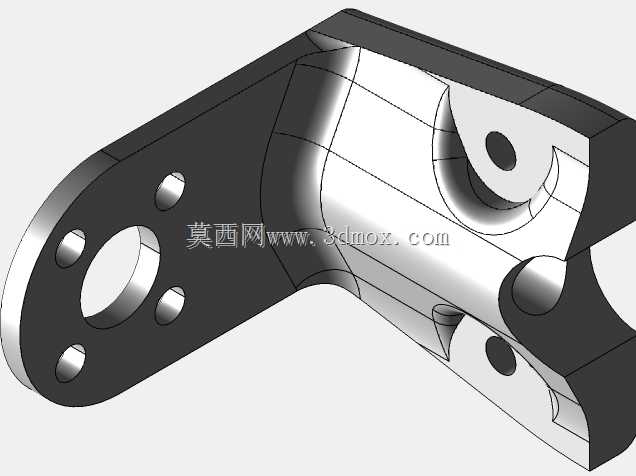

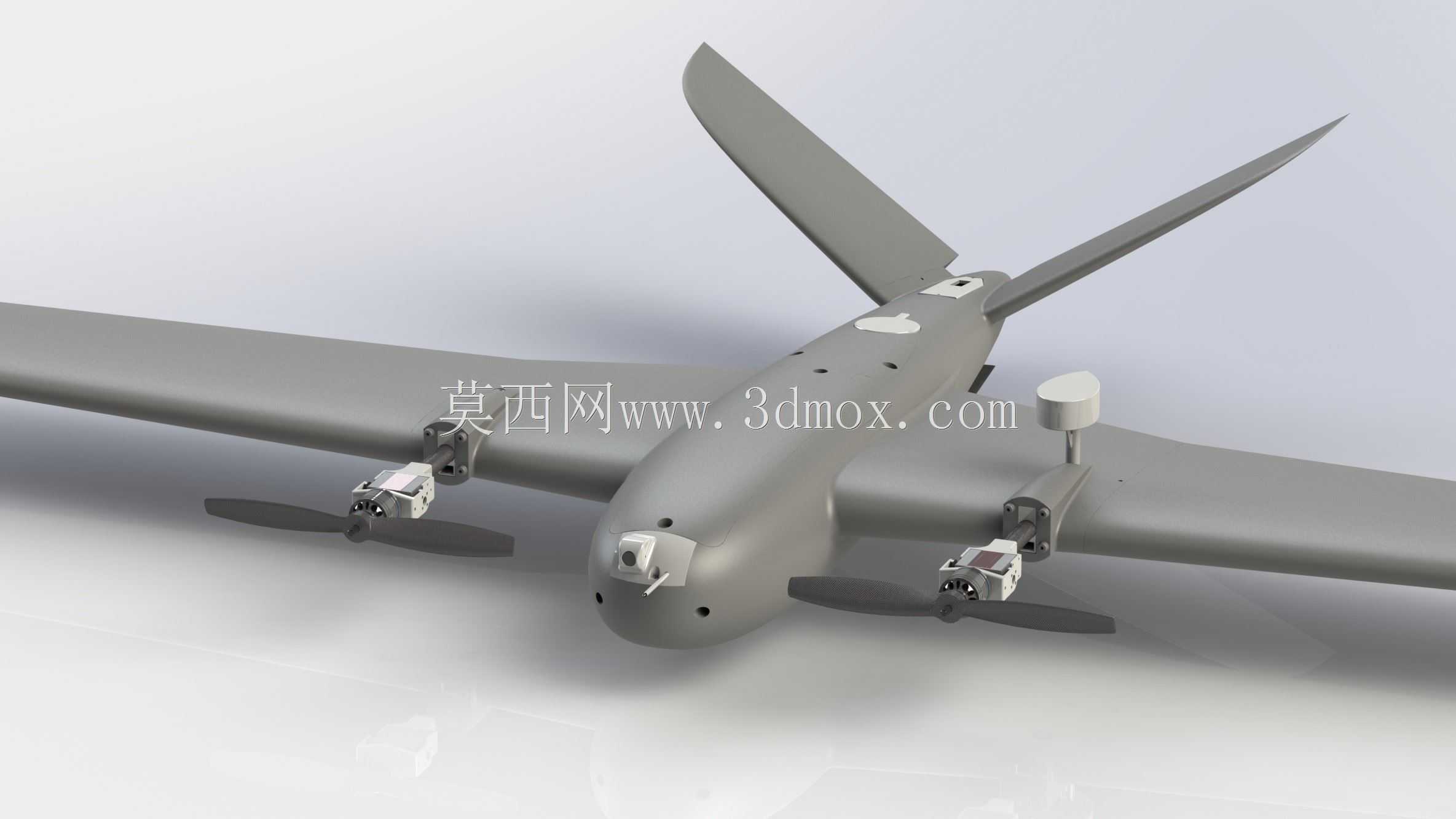

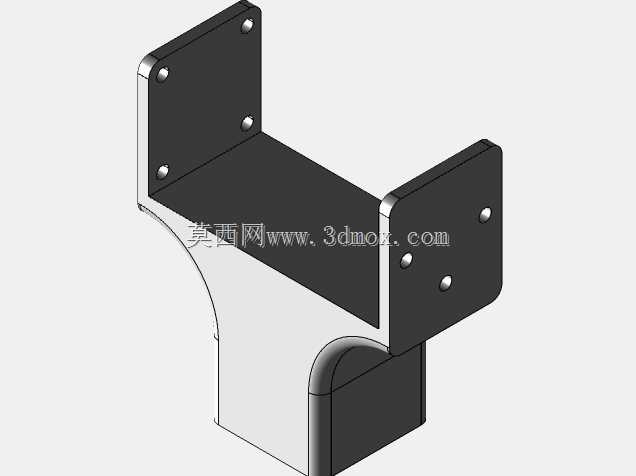

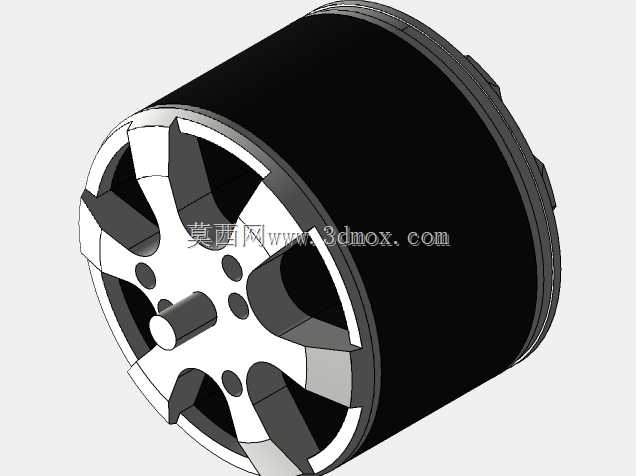

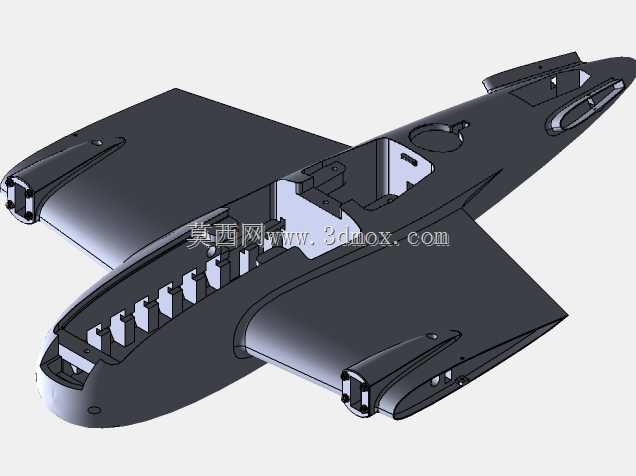

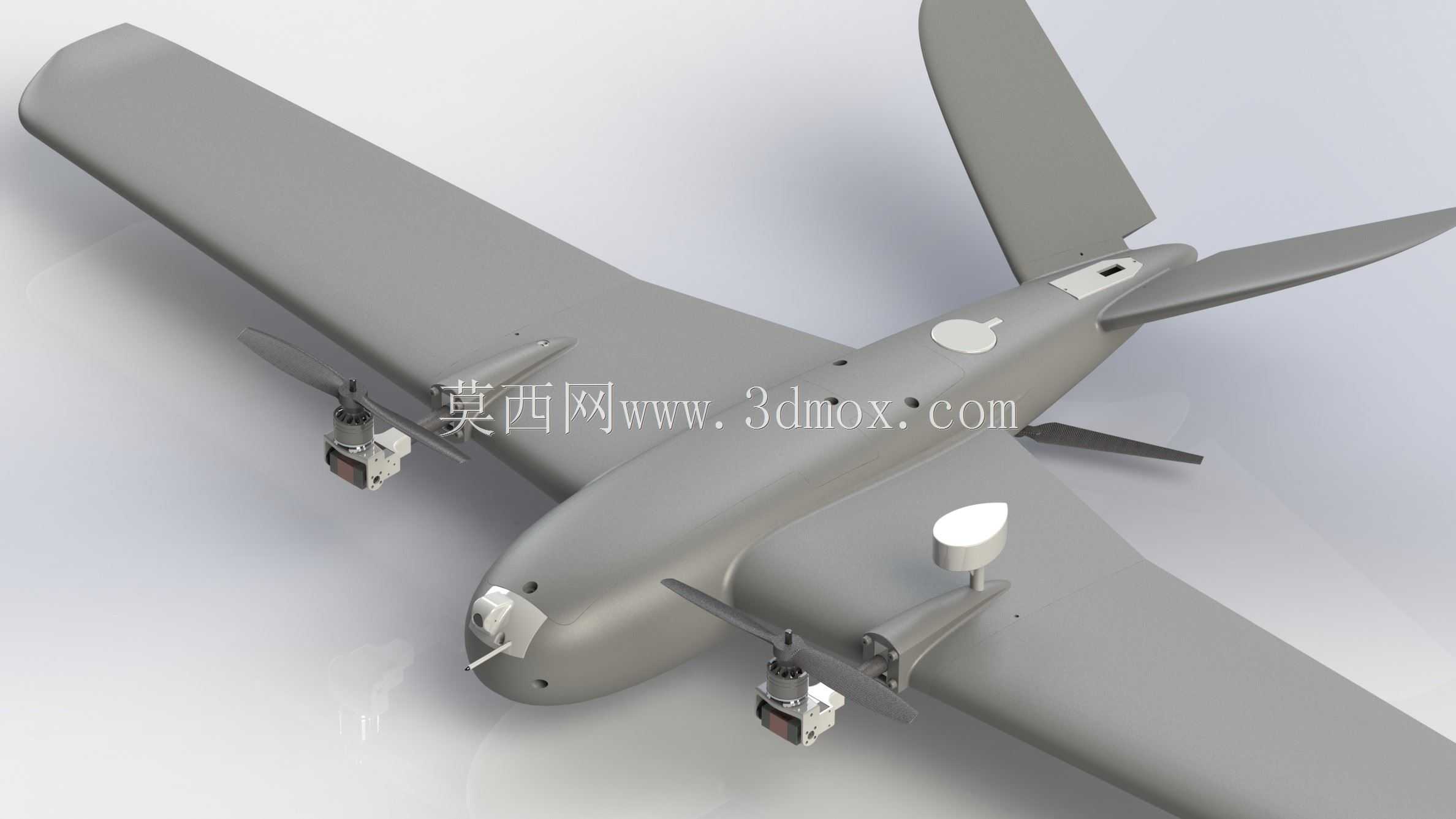

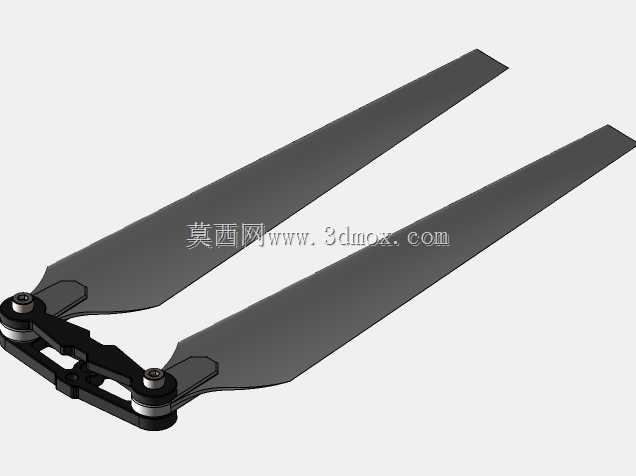

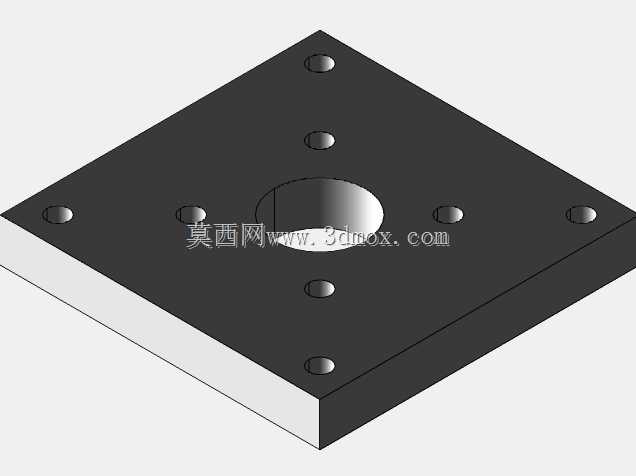

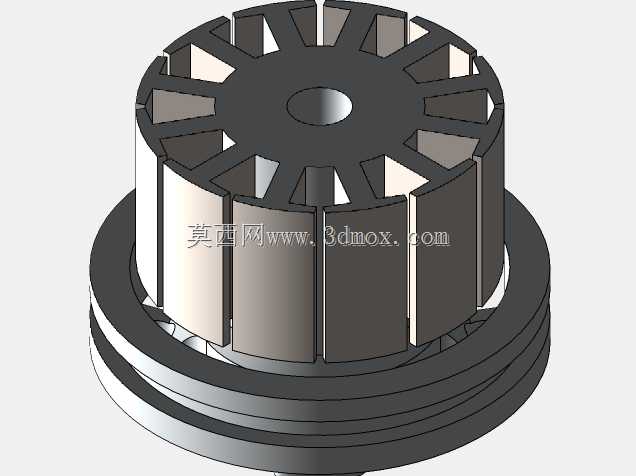

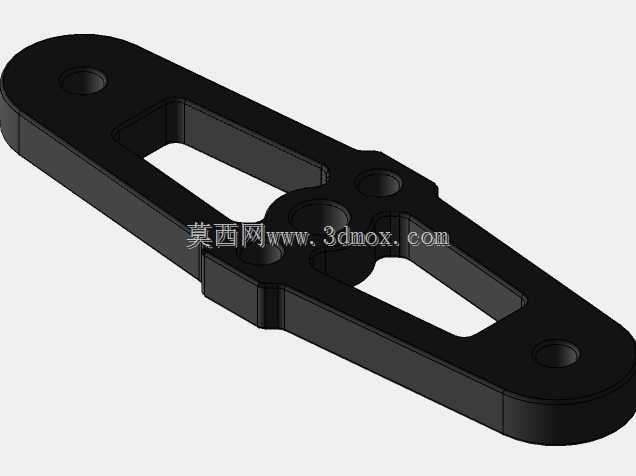

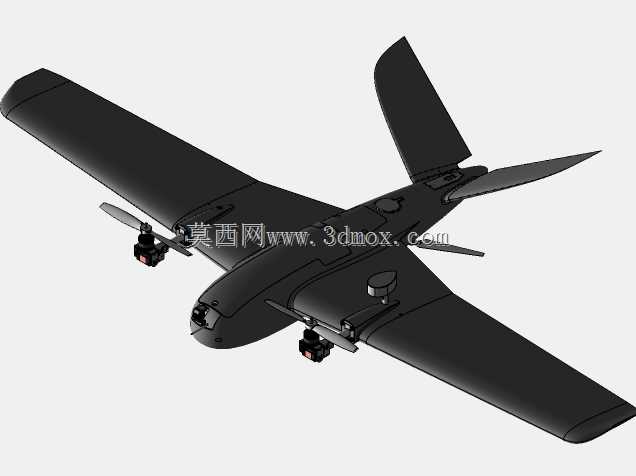

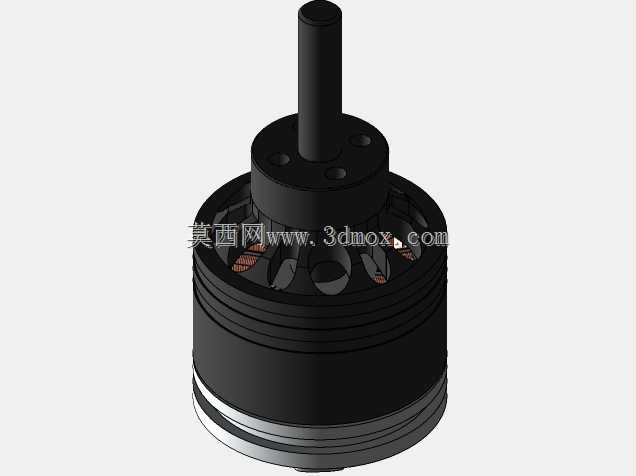

结构设计上，在原有固定翼主机翼的预设安装位增设倾转动力单元，每个动力单元匹配对应规格的无刷电机与折叠螺旋桨，动力支架与机翼主梁采用嵌入式连接，安装时需保证电机输出轴与机翼弦线的角度偏差控制在允许范围内，避免垂直起降阶段产生额外的偏航力矩。主翼上的动力安装位距离翼根的位置经过配平计算，既避开机翼内部原有的舵机走线、燃油舱或电池舱空间，也保证两侧动力输出的合力点与机身重心在垂直方向重合，减少悬停阶段的姿态修正负担。

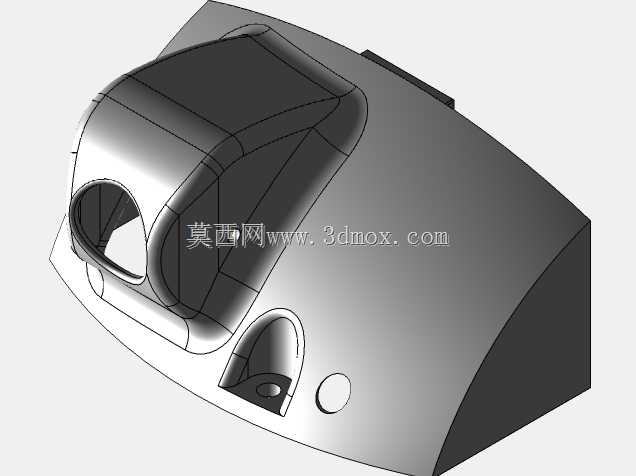

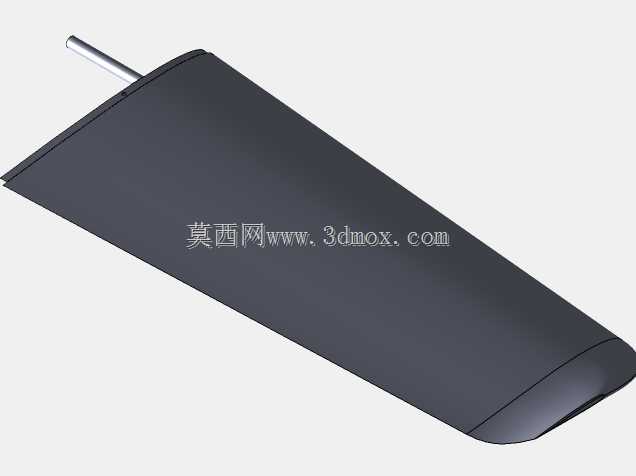

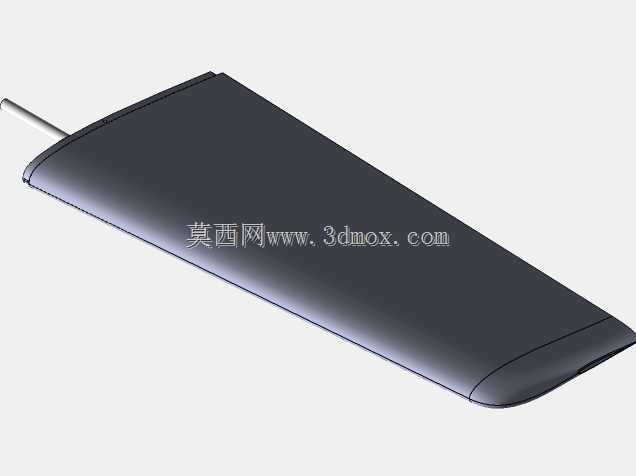

机身头部保留原有任务载荷安装位，可兼容光电吊舱、航拍相机等常用作业设备，改装新增的结构件全部采用轻量化航空材料加工，整体增重控制在原有平台起飞重量的允许范围内，不会过度压缩任务载荷的搭载余量。尾翼部分沿用原机型的V型尾翼布局，未做结构改动，垂直起降阶段的姿态控制通过机翼动力单元的转速差与倾转角度配合实现，平飞阶段动力单元倾转至水平方向，与原有尾部推进动力共同提供巡航拉力，此时螺旋桨可随飞行气流自然顺桨，减少不必要的气动阻力。

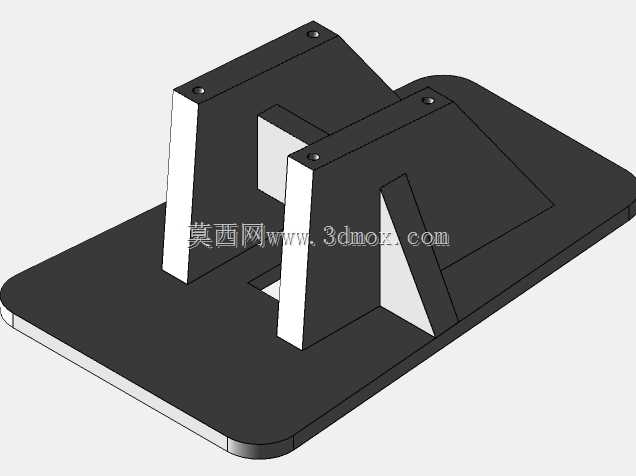

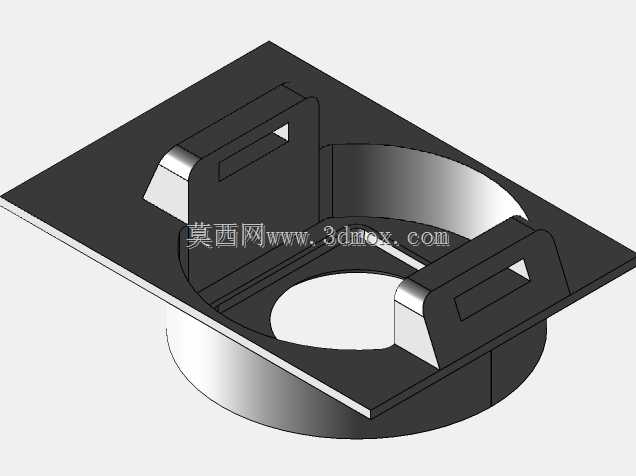

安装边界方面，机翼上的动力支架突出机翼下表面的高度经过严格核算，保证螺旋桨旋转平面与机翼蒙皮之间留有足够的安全间隙，避免桨叶旋转过程中触碰机翼结构，同时支架的外形做了流线型修型，降低平飞阶段的附加气动阻力。机身顶部增设的GPS与空速管安装座，位置选在机身电磁干扰最小的区域，保证传感器数据采集的准确性。机身内部的走线全部沿原有桁条布置，避开活动舵面的运动路径，供电线路与信号线路做分层屏蔽处理，避免动力单元大电流工作时干扰飞控与导航设备的正常运行。

实际作业场景中，完成该改装的固定翼无人机可应用于边境巡检、电力线路巡查、地理测绘、应急救灾侦察等领域，不需要专门搭建起降跑道，作业小队仅需一块几平米的平整场地即可完成放飞与回收，大幅降低外业作业的场地准备成本，尤其适合地形复杂的山区、水网区域的作业任务。结构设计预留了充足的调试余量，使用者可根据实际搭载的任务载荷重量调整动力单元的安装角度与配平参数，适配不同起飞重量下的飞行控制需求。
