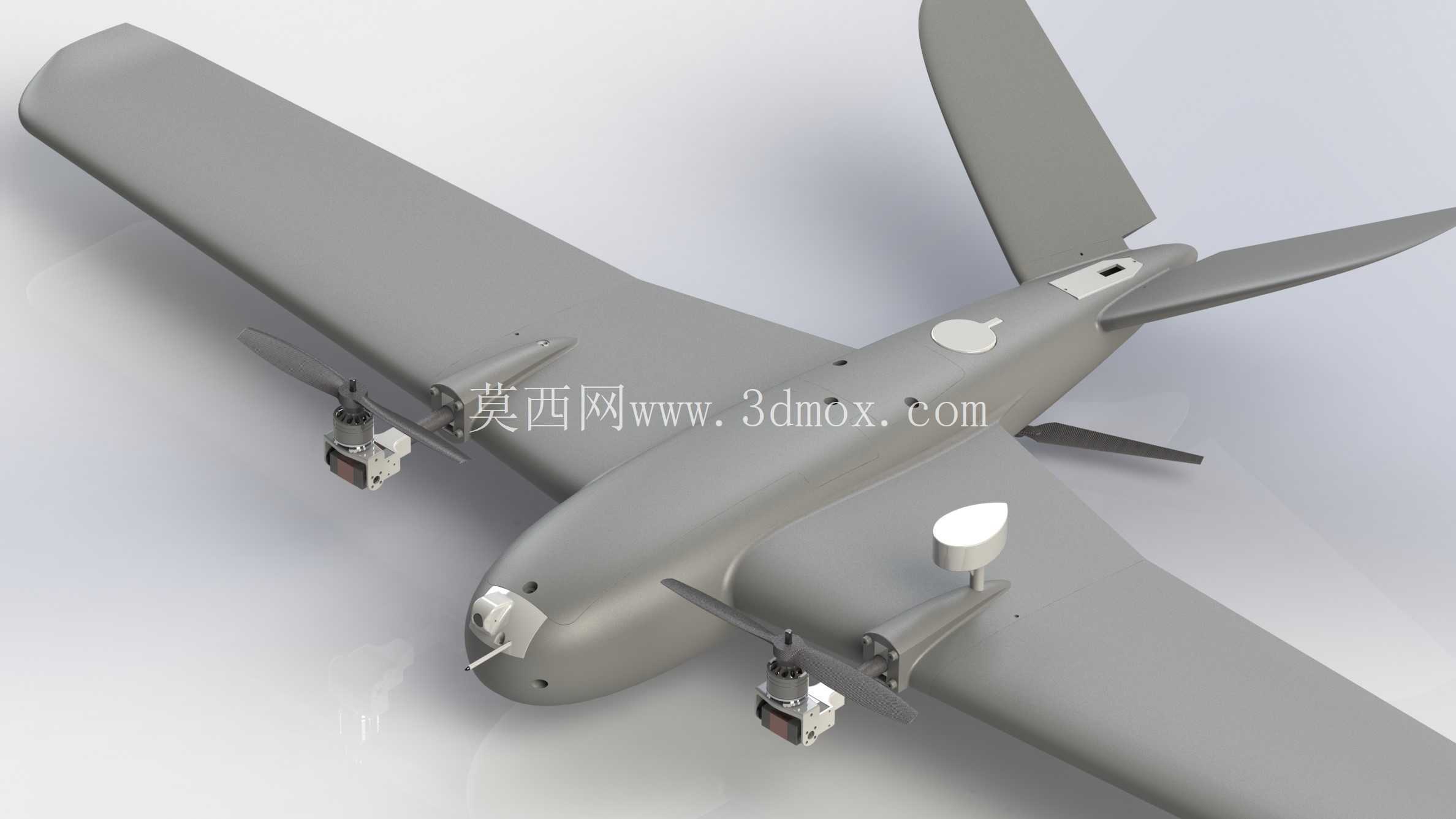

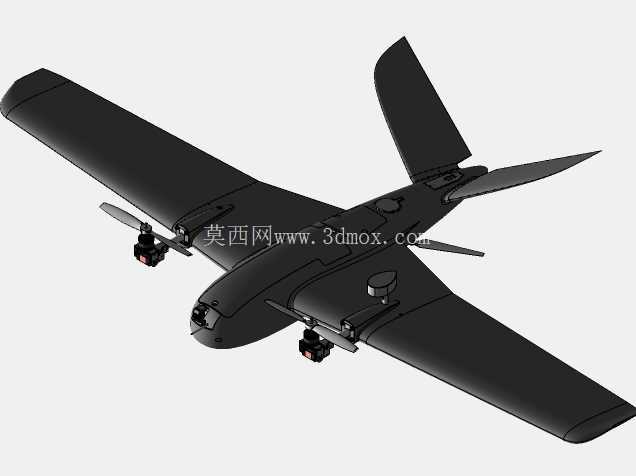

X-UAV云垂直起降改装固定翼无人机结构

　　这套改装结构针对常规固定翼无人机起降条件受限的场景设计，原本的X-UAV Clouds固定翼机身需要依赖跑道完成滑跑起降，在山地、舰船甲板、城市狭小空地等无足够滑跑距离的作业场景中部署难度极大，通过加装垂直起降动力组件，可让机型同时保留固定翼长航时巡航的优势，又具备多旋翼垂直起降的场地适应性，适配航拍测绘、边境巡检、应急灾情探查、小范围物资投送等多种作业需求。

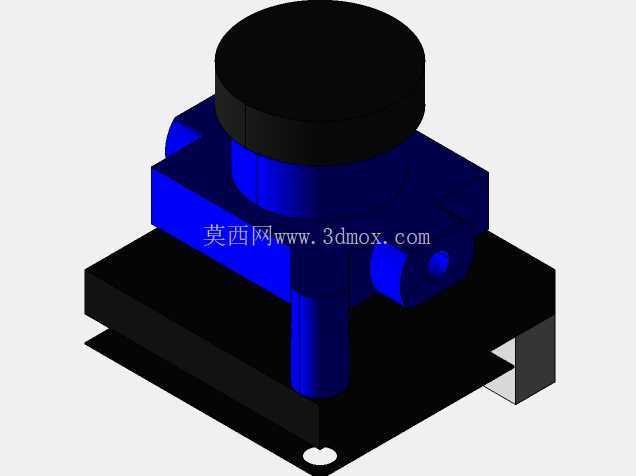

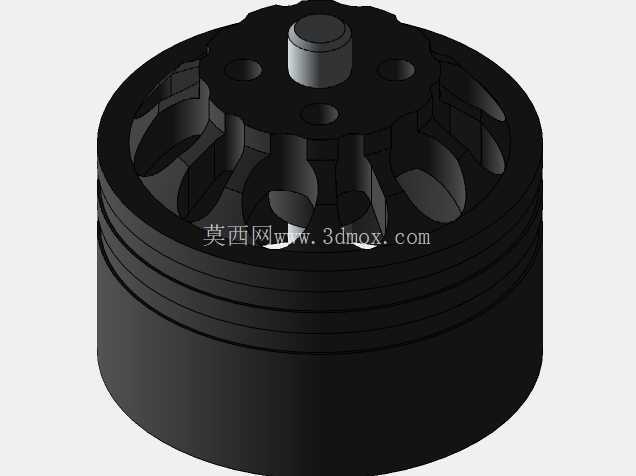

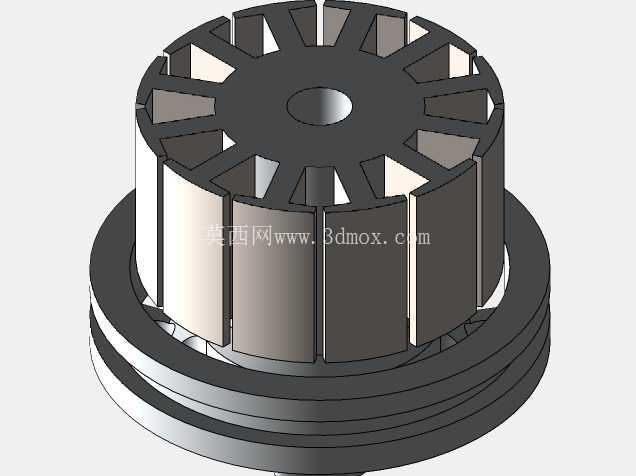

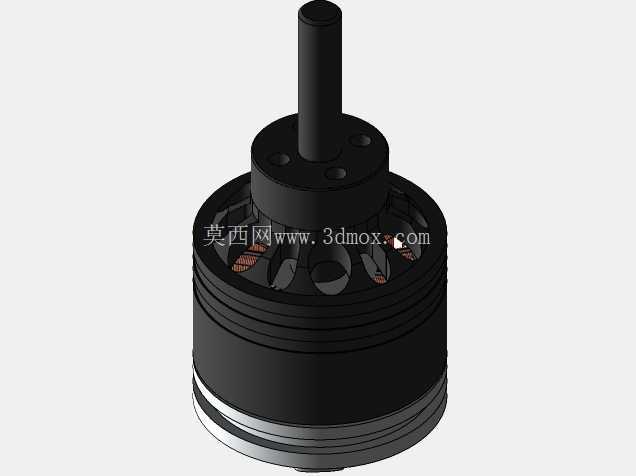

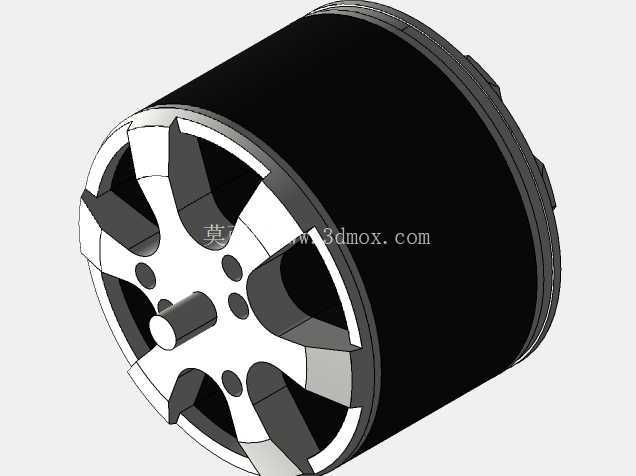

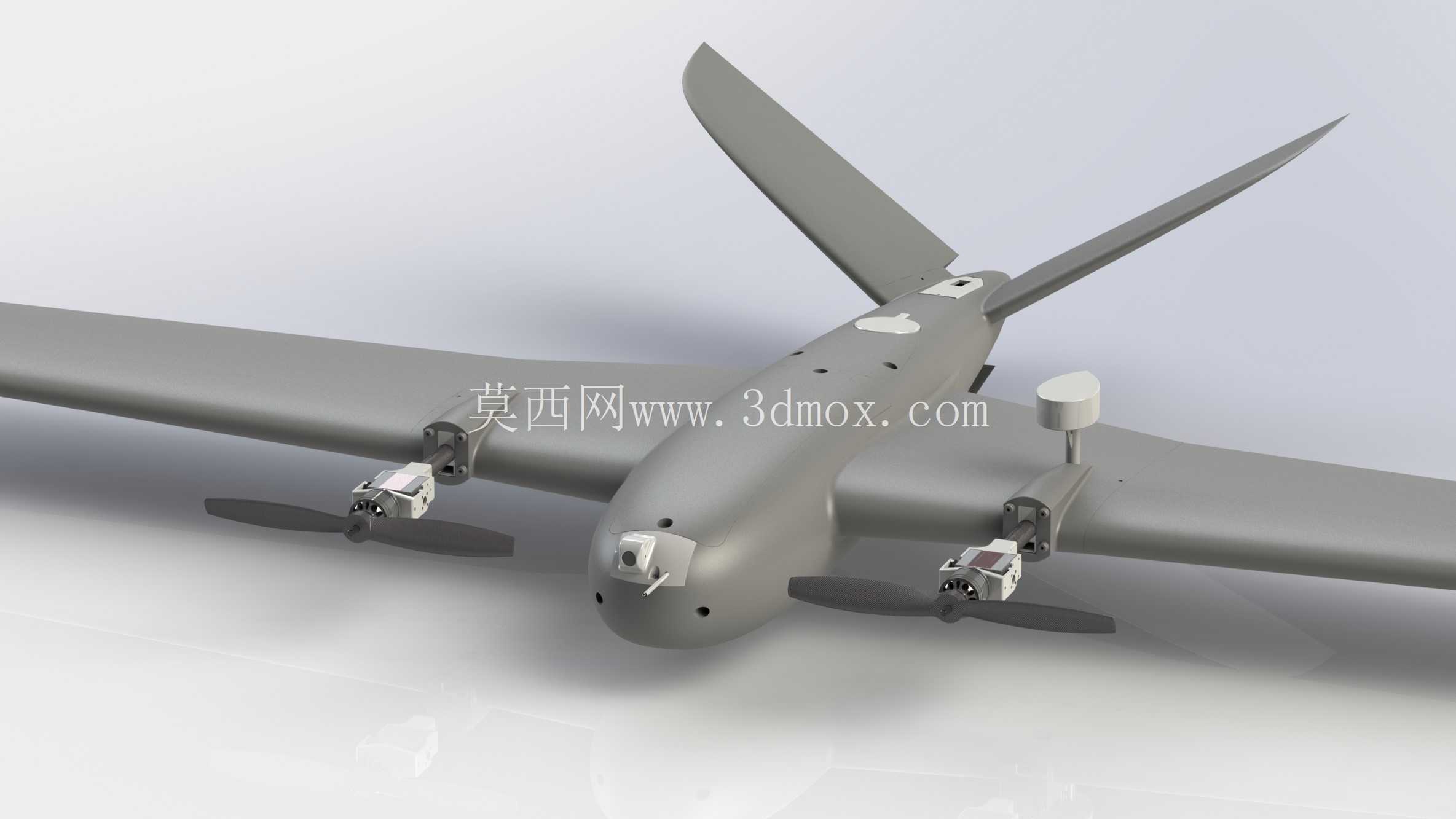

　　设计过程中优先保留原机身的气动外形基础，仅在机翼两侧加装垂直起降动力挂载位，选用的动力单元匹配CP2814规格400kV无刷电机，动力输出扭矩可支撑整机在满油/满电状态下稳定完成垂直爬升、悬停动作，待爬升到安全作业高度后，可切换至固定翼巡航模式，此时垂直起降动力单元停转，依靠机头位置的巡航动力提供前飞推力，兼顾悬停灵活性与长航程巡航效率。

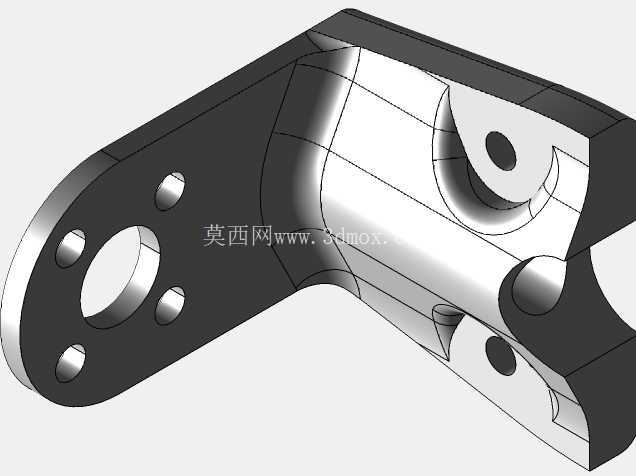

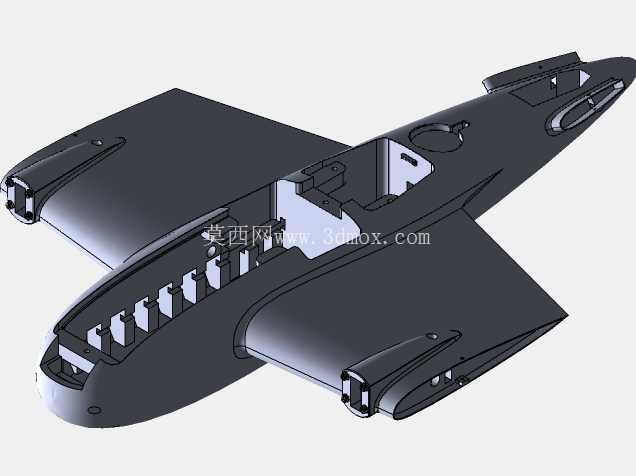

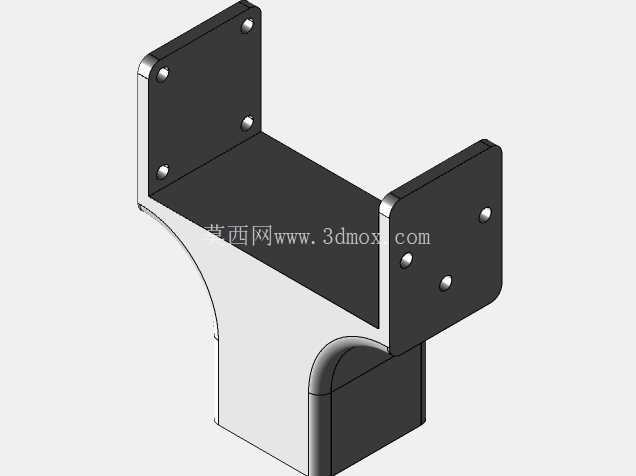

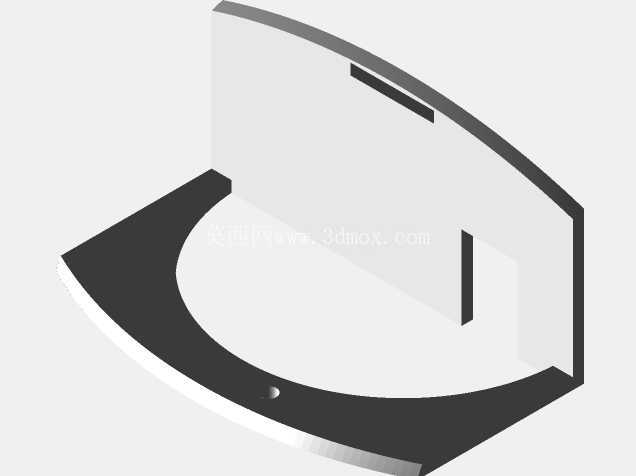

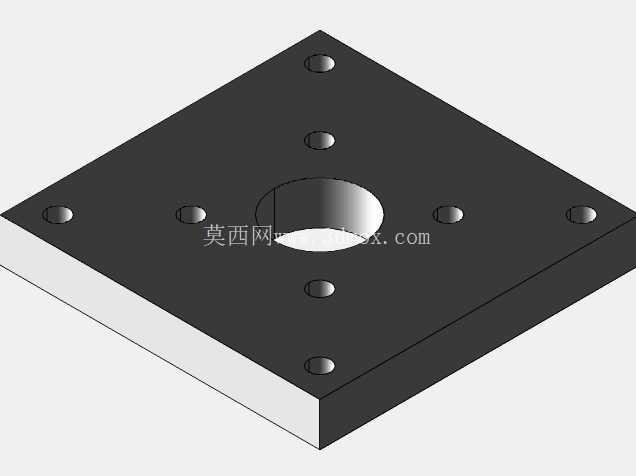

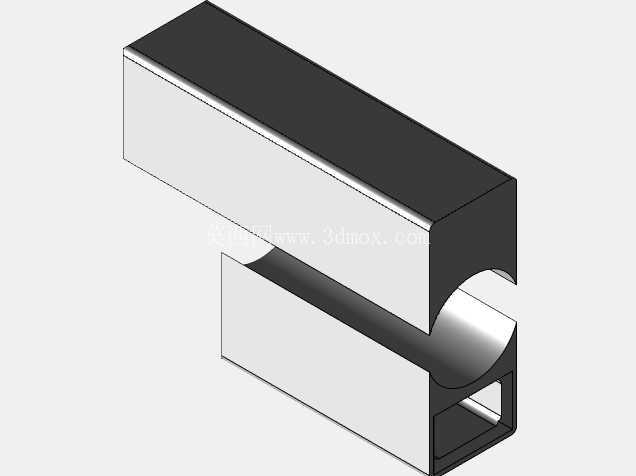

　　结构设计上存在几处需要实际装机调试的适配点：主翼与动力挂架的连接位置高度比初始设计值偏高约1cm，装机时需要调整挂架垫片厚度来修正整机重心高度，避免垂直起降阶段出现姿态偏移；尾部垂直安定面的尖端角度偏尖锐，实际飞行中若遇到大侧风工况，安定面末端容易产生气流分离，可根据试飞情况对尖端做小范围切角修型；机身内部设备舱的空间预留未做完全规整，飞控、电池、图传设备的布置需要根据实际配重需求调整位置，当前结构未预留专用舵面安装位，若需要增加垂直起降阶段的姿态辅助控制面，可在机翼后缘或尾翼位置额外切割安装位。

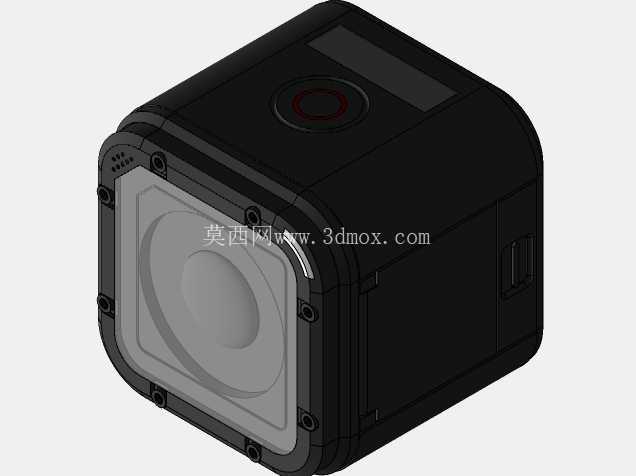

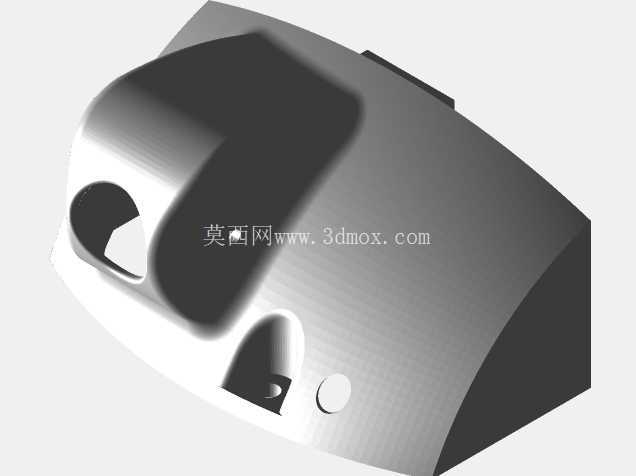

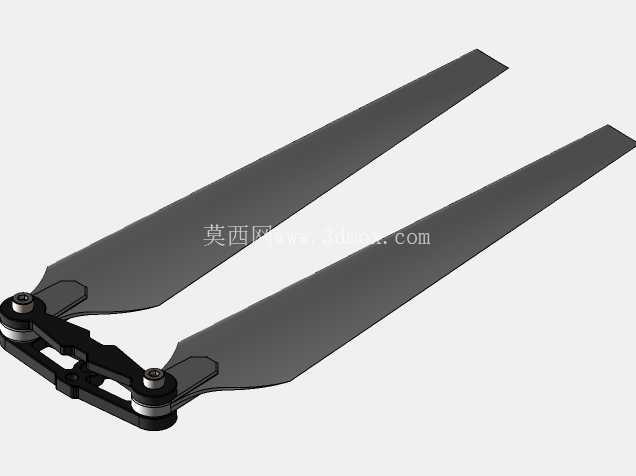

　　整机的安装边界需要重点关注：两侧垂直起降螺旋桨的旋转平面距离机身中线的距离经过测算，不会与机身下部挂载的任务载荷产生干涉，若需要挂载GoPro等摄像设备，可直接选用对应规格的挂载座安装在机头下方位置，无需额外调整动力组件位置；起落架部分未做冗余设计，垂直降落时需要控制下降速度在合理区间，避免机身结构受冲击产生形变。螺旋桨、配套的动力电机以及任务载荷挂载位均采用通用接口设计，可直接适配市面上同规格的通用航模配件，降低改装后的配件更换成本。
