4吨级起重滑轮吊钩组结构设计

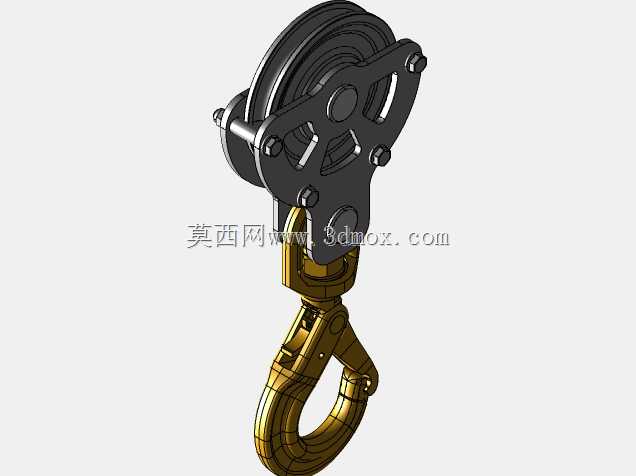

该模型呈现的是一套集成定滑轮与安全吊钩的起重吊具，额定承载能力为4吨，常见于车间行车、小型龙门吊、随车吊及临时吊装作业中。滑轮部分采用夹板式结构，两侧钢板通过螺栓与销轴连接，既保证了轮轴的支撑刚度，也便于后期拆解维护和钢丝绳更换。绳槽轮廓按常用钢丝绳直径匹配，能够在受力时将接触应力均匀分布，避免局部挤压造成钢丝早期断裂。上部连接轴与夹板形成回转支撑，使滑轮在钢丝绳偏斜时仍能保持顺畅转动，降低附加摩擦阻力。

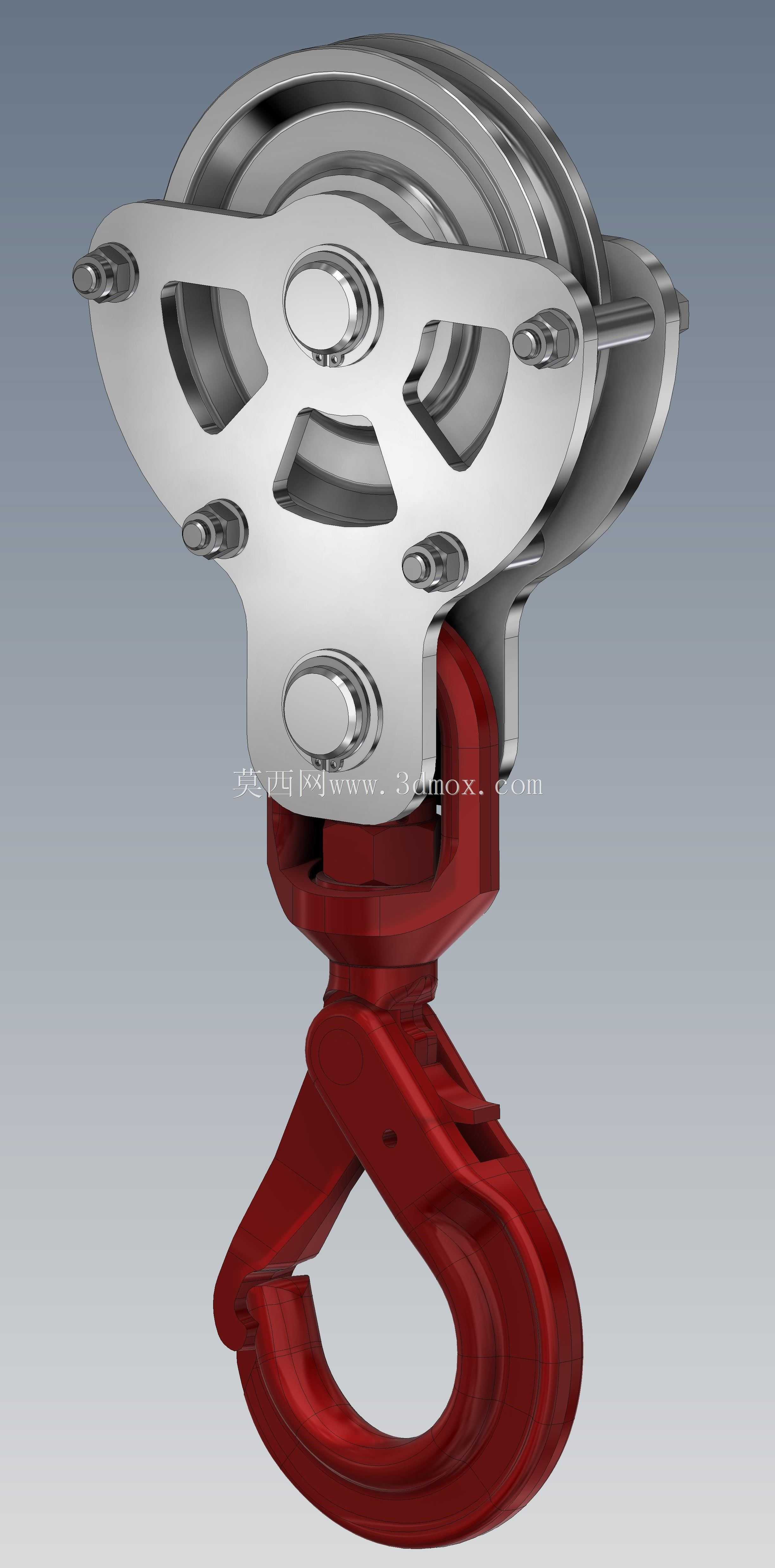

吊钩部分选用锻造钩体造型，钩尖向内弯曲并带有安全锁位结构，可防止吊装过程中索具因晃动或松弛而脱出。钩体与滑轮架之间通过推力轴承和连接座配合，允许吊钩在承载状态下绕竖直轴线旋转，方便调整被吊物姿态，减少钢丝绳扭结。红色涂装区域对应高受力钩体，在现场使用中也具有明显的警示与识别作用。

从结构设计思路看，这类吊具需要同时满足强度、刚度和轻量化要求。夹板外形并非简单矩形，而是在非主要传力区域开设减重孔，使材料集中分布在销轴孔、绳槽支撑和连接座附近，以控制整体重量并改善吊装平衡性。各销轴端部设置紧固件与防松结构，确保在反复冲击载荷下不会松脱。滑轮罩板与夹板之间留有合理间隙，既能引导钢丝绳进入绳槽，又可避免运行中发生卡滞。

在安装边界方面，设计时需重点校核上部吊点连接尺寸、滑轮外径与夹板宽度，以及吊钩开口尺寸和钩体旋转半径。滑轮外径决定钢丝绳最小弯曲半径，直接影响钢丝绳寿命；夹板宽度则关系到吊具能否进入狭窄吊点空间。吊钩开口应满足常用卸扣、吊带或钢丝绳套环的放入需求，同时不能因开口过大而降低钩体危险截面强度。模型中各孔位、台阶和配合面均按实际装配关系表达，可用于检查运动干涉、评估维护空间，以及在整机吊装方案中确认与卷扬绳系、横梁吊耳的匹配性。
