推拉式快速夹钳锁紧工装结构

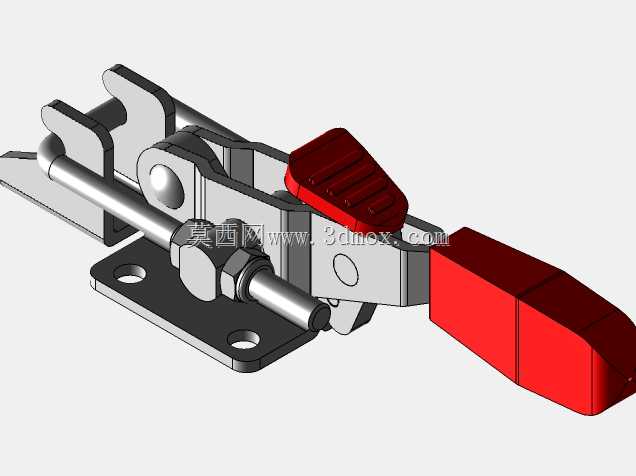

这类推拉式快速夹钳是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配治具、检具定位、木工加工、电子元件压合场景中都能见到它的身影，核心作用是通过肘节机构的死点锁紧特性，实现工件的快速压紧与松脱，相比传统螺栓压紧方式，操作效率能提升数倍，且锁紧力稳定，不会因为加工过程中的振动出现松脱问题。从结构设计来看，这款夹钳采用水平推拉式布局，底座带两个安装孔，可直接通过螺栓固定在工装基板或者设备台面上，安装时需要注意底座的安装面平面度公差控制在0.1mm以内，避免安装后机构出现卡滞，影响锁紧行程的顺畅度。操作端包覆红色防滑握套，一方面是增加操作时的摩擦力，避免手上沾有油污时出现打滑，另一方面醒目的红色也能在工装排布密集的车间环境中快速识别操作位，降低误操作概率。压头部分采用可调式连接结构，可根据被压紧工件的高度差调整压头伸出长度，适配不同厚度工件的压紧需求，调整到位后通过锁紧螺母锁死，防止使用过程中压头移位。整个连杆机构的铰接点都做了间隙配合设计，既保证扳动时的顺畅度，又能控制铰接处的旷量，避免锁紧时出现虚位，当手柄扳动到锁紧位置时，连杆刚好越过肘节死点，此时即使受到工件方向的反作用力，机构也不会自行松脱，必须手动扳动手柄才能解锁，这一特性是快速夹钳能够可靠锁紧的核心设计逻辑。在实际选型应用中，这类夹钳需要根据被压紧工件所需的压紧力匹配对应规格，同时要确认压头的行程范围是否满足工件取放的空间需求，安装时要保证夹钳的推拉方向与工件受力方向一致，避免出现侧向分力导致机构磨损加快或者压偏工件。夹钳的主体结构采用冲压钢板成型，兼顾结构强度与整体重量，铰接销轴采用热处理工艺提升表面硬度，延长反复扳动下的使用寿命，握套采用耐油橡胶材质，可适配车间常见的切削液、润滑油接触场景，不会轻易出现老化开裂问题。在三维建模过程中，这类夹钳的建模重点在于连杆机构的运动仿真验证，需要确认手柄从开启到锁紧的全行程中，各铰接部件不存在干涉，同时死点位置的锁紧角度要控制在合理范围，既保证锁紧可靠，又不会因为过死点量太大导致解锁时需要过大的操作力。
