Caddx星云专业FPV相机结构设计

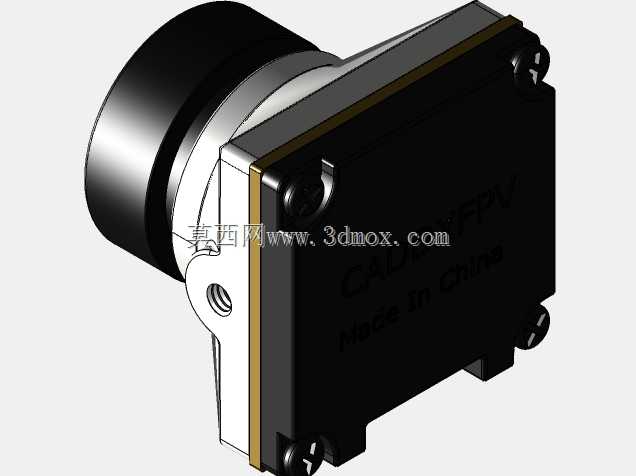

在穿越机与小型航拍载具的装机过程中，相机的安装边界往往决定机架布局与重心分配。该模型围绕Caddx星云系列专业FPV相机的外部结构进行还原，重点呈现镜头、壳体与安装面之间的空间关系，便于在机架设计阶段提前校核干涉。

实际使用中，这类相机需要承受起飞、急停、翻滚和坠机冲击，因此壳体的包络、镜头突出量以及固定孔位位置直接影响防护设计。模型保留了前壳、后壳、镜头圈和底部安装区域的主要几何特征，能够用于检查镜头视场是否被机架前梁、天线座或外保护罩遮挡。

从结构思路看，相机主体采用近似方形的盒体布局，镜头沿轴向伸出，既为内部PCB与感光元件留出容纳空间，也使前方镜头区域形成独立装配段。黑白两种外观在安装接口上保持一致，区别主要集中在壳体配色与表面分件，这对统一机架适配尺寸很关键。

安装边界方面，底部平面承担主要贴合定位作用，侧方与后方需要预留接线和散热间隙。若在狭窄机架内布置，应重点核对镜头中心线与机架中轴线的偏距，避免画面出现机臂或桨叶；同时关注壳体四角与相邻飞控、图传、电容等元件的安全距离。

对于结构设计人员，该模型可直接用于相机舱开口、减震台、保护框和快拆支架的草绘参考；对于设备选型人员，则能在不拆机的情况下判断相机是否适配特定机架。镜头外圈直径、壳体宽度、高度以及前后长度共同决定保护罩尺寸，而镜头前端到安装面的距离会影响航拍视角与防撞余量。

在整机装配中，相机通常还会配合橡胶减震垫或固定扎带使用，因此建模时不能只看本体外形，还要给线材弯曲、维护拆装和角度调节预留操作空间。该结构模型以外部安装尺寸为核心，适合用于机架干涉检查、云台转接件设计以及多方案布局对比。
