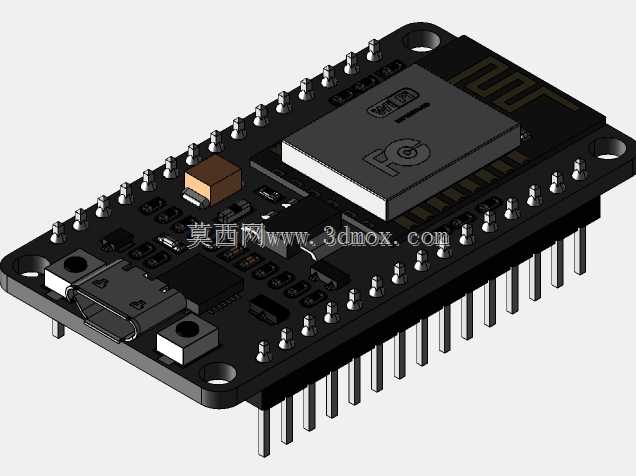

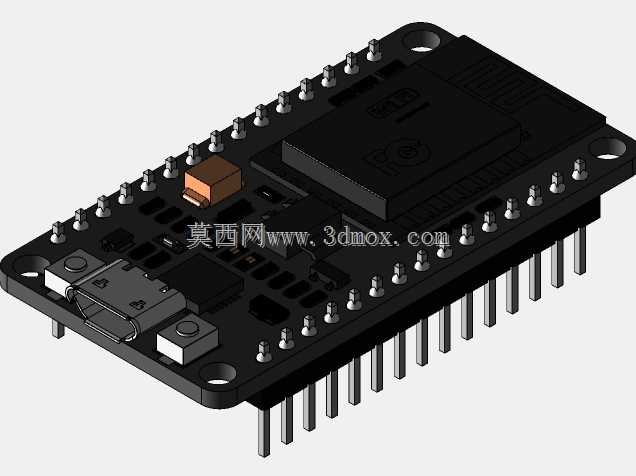

ESP8266NodeMCU微控制板结构建模

做物联网终端、小型智能设备开发的工程师大多接触过NodeMCU开发板，这款基于ESP8266的控制板是很多原型验证、小型智能项目的核心控制载体，建模时首先要匹配实际硬件的安装边界，整板长宽尺寸严格对照实物公版设计，板厚取常规PCB的1.6mm标准值，两侧排针的引脚间距严格遵循2.54mm通用排针规范，排针伸出板底的长度控制在合理范围，确保模型导入装配后，和配套排母、面包板的装配干涉检查结果和实际硬件一致。板上的元件布局完全还原实物排布，MicroUSB接口位于板端侧边，接口的金属外壳、内部胶芯结构都做了对应建模，接口突出板边的尺寸和实物一致，不会出现装配外壳时接口对位偏移的问题；板载的复位按键、FLASH按键的凸起高度、按压行程对应的结构间隙都做了还原，做外壳结构设计时可以直接参考按键位置预留开孔，不需要反复核对实物尺寸。核心的ESP8266模组位于板身中部，模组的金属屏蔽罩外形、边角倒角都和实物匹配，不会出现模型和实际元件尺寸偏差导致的外壳顶壳问题；板上的USB转串口芯片、电容、电阻、电源指示灯这些外围元件，都按照实际位置做了等比例建模，虽然做结构装配时这些小元件不直接参与安装配合，但完整还原元件布局可以在做热设计、外壳内部空间避让时提供准确参考，避免设计出的外壳和板上高元件产生干涉。建模过程中特意区分了PCB板、排针金属引脚、塑料基座、USB接口金属壳、按键塑胶帽、屏蔽罩等不同部件的材质外观，导入渲染软件时可以直接赋予对应材质，不需要二次拆分零件。排针两侧的安装定位孔位置、孔径都和公版NodeMCU一致，做固定安装时可以直接参考孔位设计铜柱或者螺丝固定位，不需要重新测绘孔距。这款控制板本身的应用场景覆盖很广，从智能家居的小型控制节点、环境数据采集终端，到创客项目的小型智能设备控制核心，都会用到这款硬件，准确的三维模型可以在做设备结构设计阶段就完成板卡和外壳、其他结构件的虚拟装配，提前排查干涉、安装位不匹配的问题，减少打样迭代次数。很多工程师做项目时往往忽略开发板的准确建模，随便找个简化方块代替，等到打样回来才发现USB接口位置不对、排针高度和外壳预留空间不匹配，或是板上某个电容凸起顶到外壳内壁，反而耽误项目进度，这个模型把所有板载元件的外形、高度都做了还原，不管是做产品原型的结构验证，还是做教学演示用的装配模型，都能直接使用。另外板边的走线区域虽然不需要做精细的线路建模，但板身的外形轮廓、边角的圆弧处理都和实物一致，不会出现直角板边和实物不符的问题，做产品外观渲染时也能呈现更真实的效果。
