齿轮齿条直线往复运动转换机构

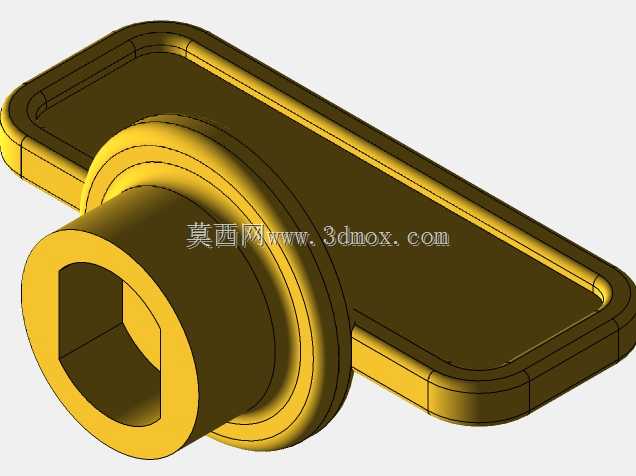

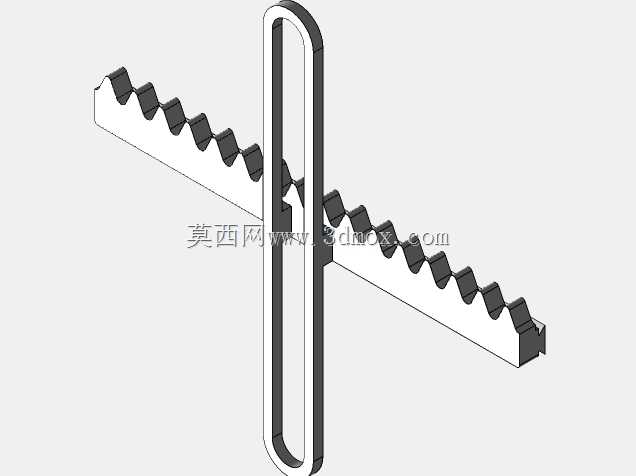

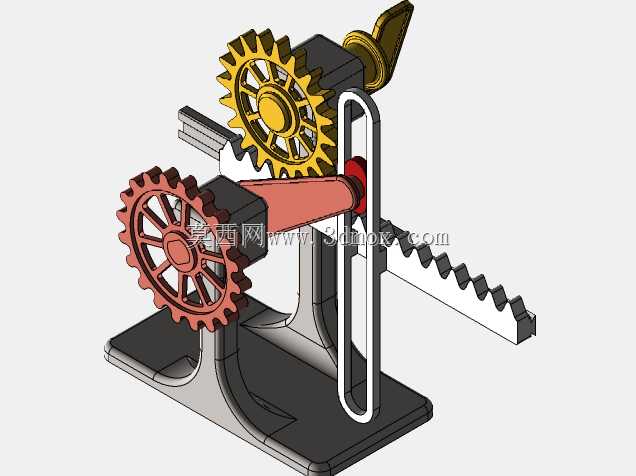

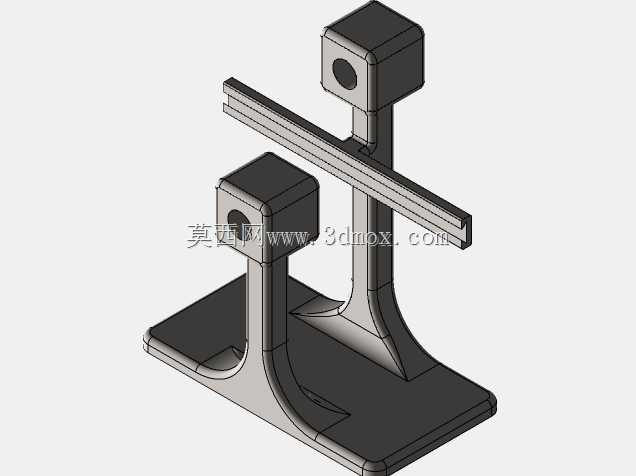

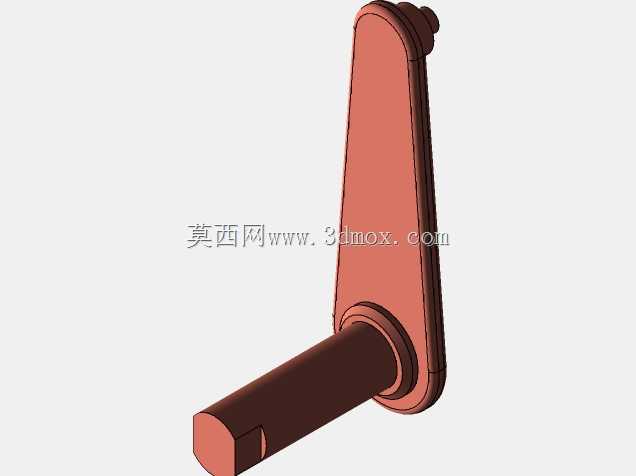

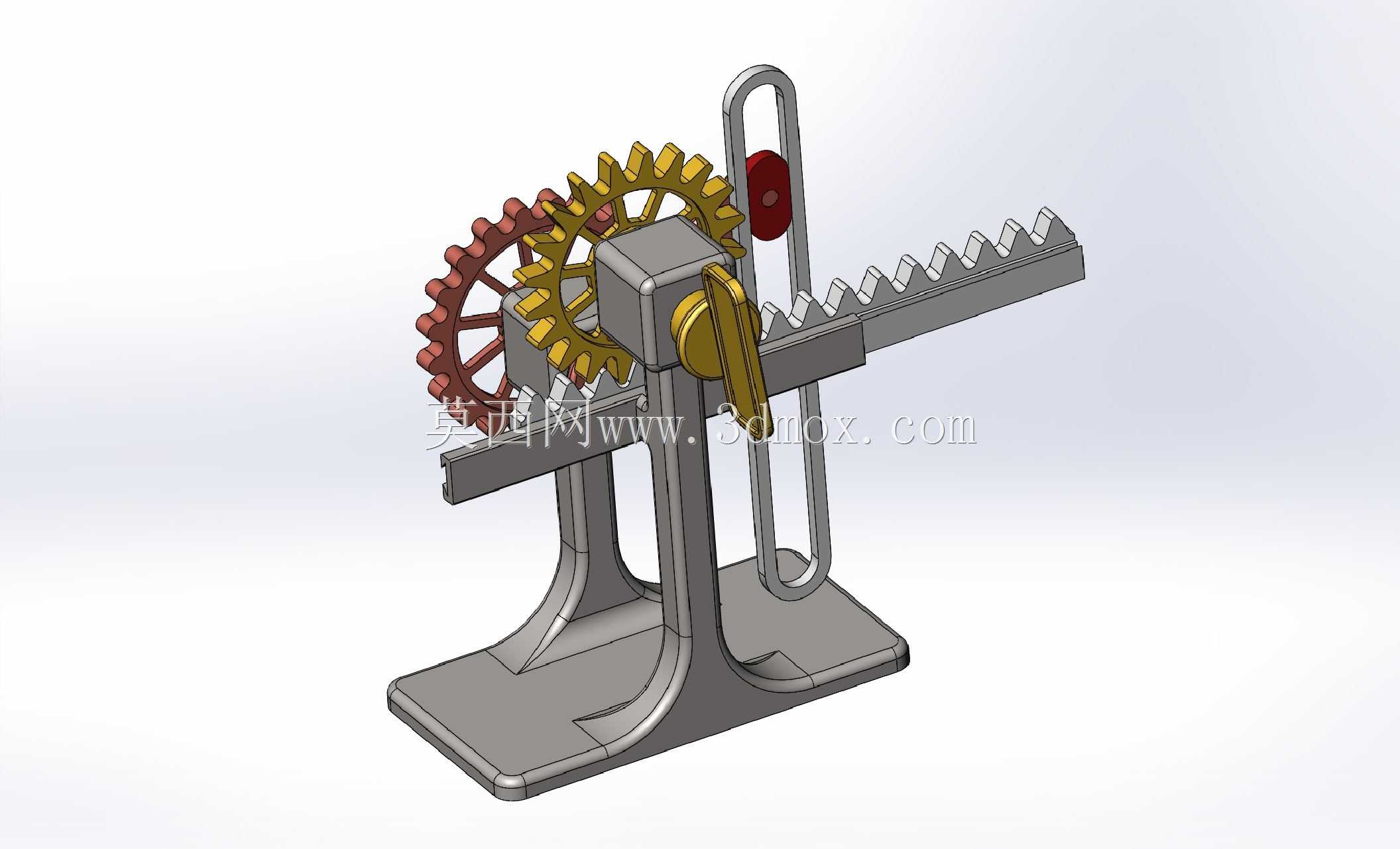

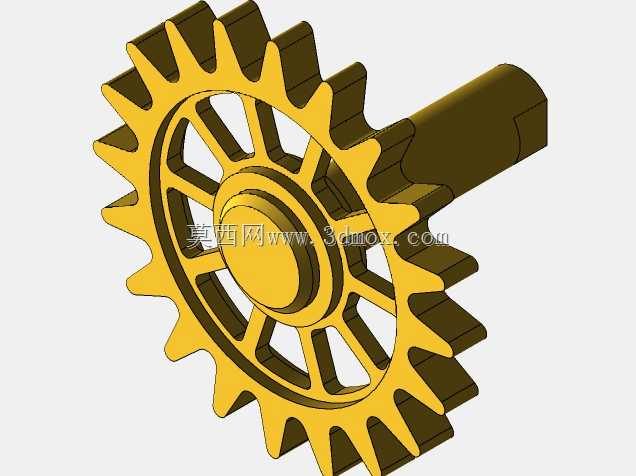

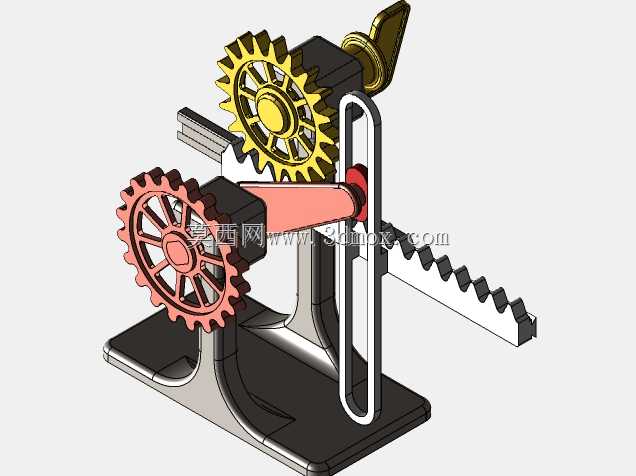

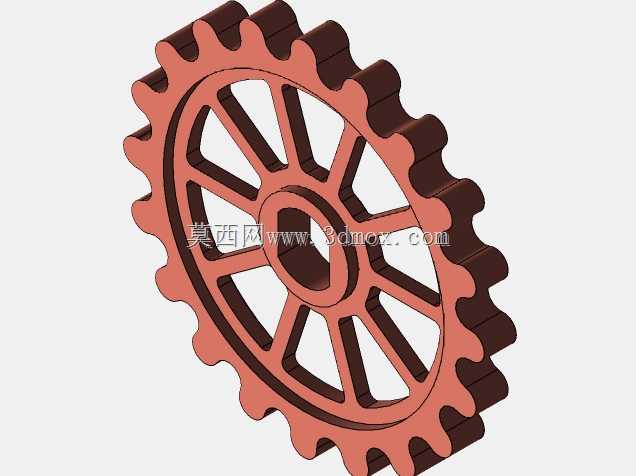

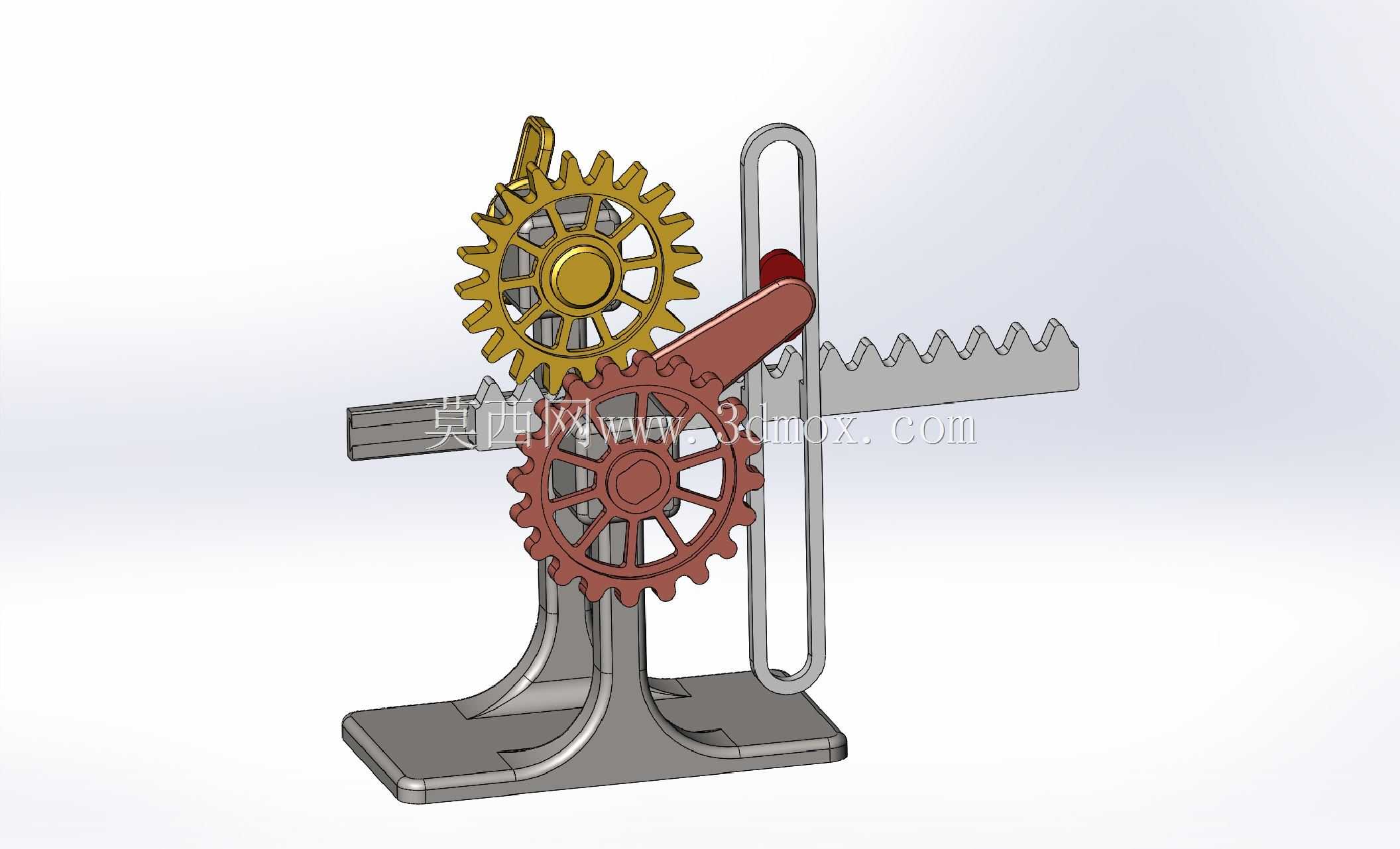

这套齿轮齿条传动机构的核心作用，是把曲柄摇杆输入的摆动转化为齿条的直线往复输出，在小型送料、间歇推送、工位切换以及教学演示场景中都能见到同类结构。实际选型时，工程师更关注运动轨迹是否与周边工装发生干涉，以及齿条行程末端是否需要预留缓冲空间。模型中两个不同齿数的齿轮分别承担换向与减速功能，大齿轮与曲柄摇杆铰接，小齿轮与齿条啮合，通过齿数比可以调整齿条的输出速度和传动力矩。支架采用立式底板加两侧立板的形式，底板上的安装孔用于将整个组件固定在工作台或设备基座上，立板上的滑槽对摇杆和齿条形成导向约束，避免运动过程中出现偏载。从结构设计角度看，齿轮的齿形、中心距以及齿条的啮合间隙是建模时需要反复校核的重点。中心距过大会造成啮合冲击和回程间隙，过小则会导致齿面卡滞、磨损加剧。模型中齿轮与轴之间采用轮毂定位，曲柄与齿轮通过销轴连接，这种结构便于拆解维护，也方便在样机阶段更换不同长度的曲柄来改变齿条行程。齿条截面为矩形，底部与支架导轨面贴合，齿部朝向齿轮一侧，运动方向沿水平方向延伸。安装边界方面，底板轮廓决定了整机占地面积，支架高度决定了齿轮轴的中心高，设计时需要保证齿条在全行程内不超出底板支撑范围，同时曲柄回转时不与立板、齿条或外部护罩碰撞。在自动化生产线中，这类机构常被用于短距离、节拍明确的直线推送，相比气缸驱动，纯机械联动能够在同一动力输入下保持严格的时序同步；相比丝杠传动，其结构更简单，成本更低，适合中低速、轻载工况。三维建模过程中，需要先确定曲柄回转半径、齿轮分度圆直径和齿条有效长度，再反推支架高度与滑槽位置。装配时应保证齿轮轴线与齿条运动方向垂直，两啮合齿轮轴线平行，否则会出现齿面接触不均。摇杆与滑槽之间的配合间隙也要控制，间隙过大会影响运动精度，过小则增加摩擦阻力。整体结构没有复杂的曲面特征，零件加工工艺性较好，齿轮可采用铣齿或线切割成型，支架通过板材切割折弯后焊接或螺栓紧固，适合教学实验、小设备改造以及机械原理验证使用。
