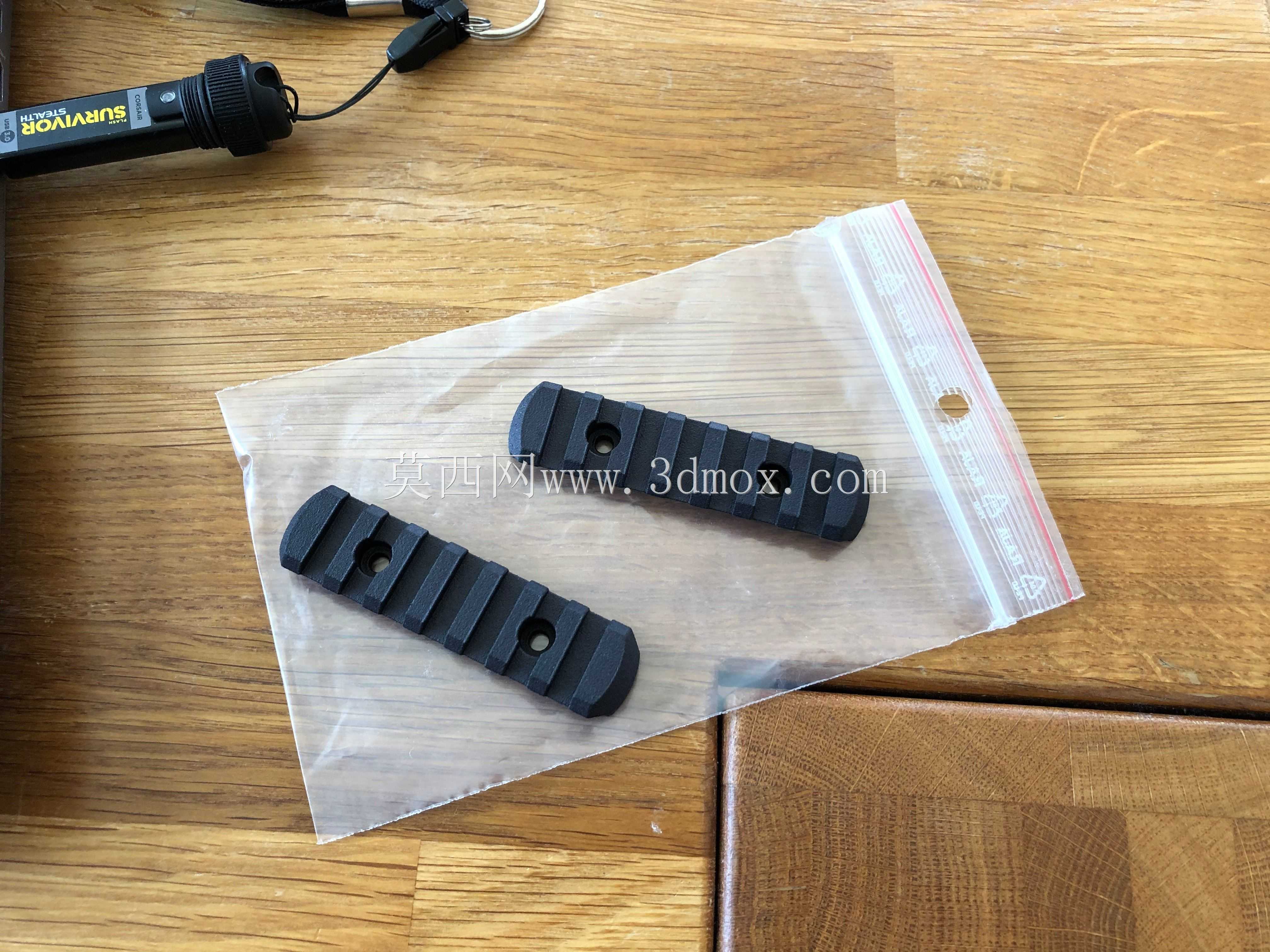

M-LOK七槽皮卡汀尼导轨转接件

该转接件用于在M-LOK护木或平台上扩展标准皮卡汀尼接口，解决不同附件安装界面不统一的问题。实际使用中，灯具、激光指示器、前握把、脚架转接座等常采用皮卡汀尼夹持方式，而轻量化护木多预留M-LOK槽位，因此这类转接条承担界面转换与载荷传递作用。

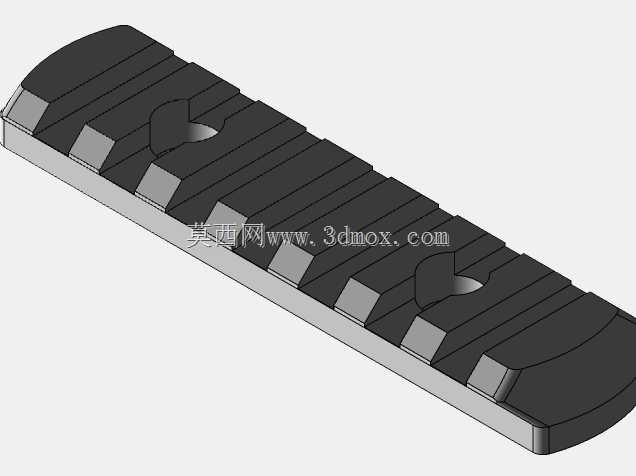

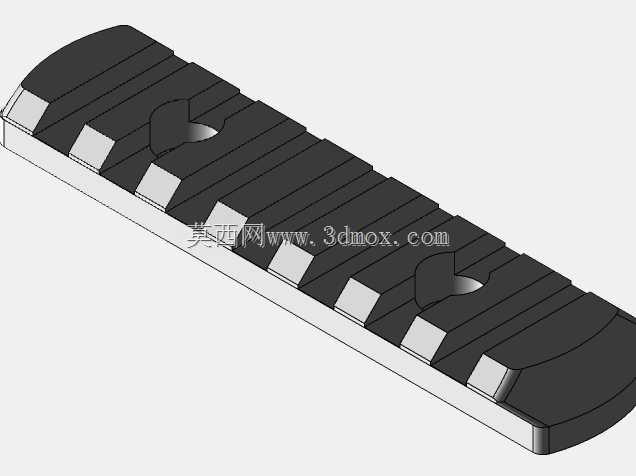

结构上采用七槽连续皮卡汀尼齿形，横向槽距按标准间距布置，可兼容多数标准附件的夹持爪。顶面齿形保持连续定位面，侧面留出锁紧空间，附件装入后可沿槽向调整位置，再通过夹紧螺钉固定。底部对应M-LOK安装区域设置连接孔位，锁紧件从M-LOK槽内旋入或卡入，使转接条贴合在护木外表面。

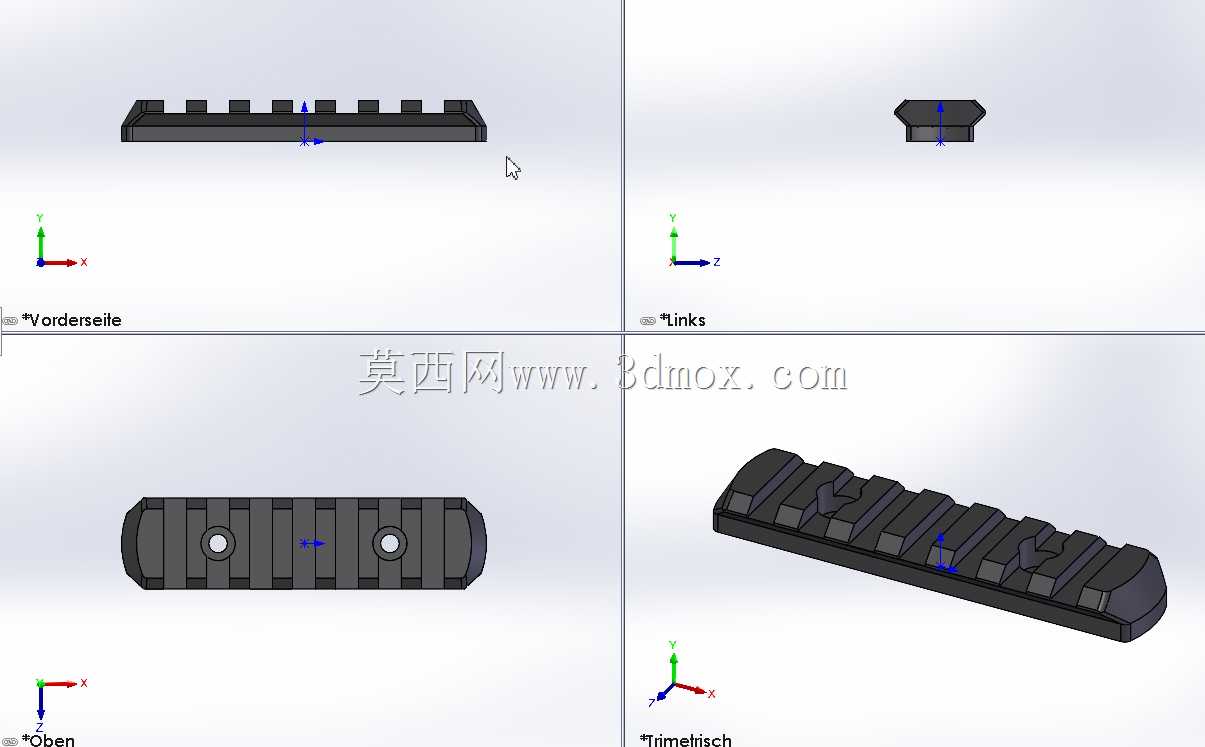

设计重点在于控制安装面平面度与齿形位置度。若底面与护木贴合不良，锁紧后会产生翘曲，影响附件重复定位精度；若皮卡汀尼槽宽、齿高偏差过大，附件夹持会出现松旷或无法装入。建模时需同时保证顶面导轨轮廓、底部连接孔位置以及两端倒角的一致性，边缘倒圆可减少应力集中，也避免划损护木或装夹工具。

从安装边界看，该件属于窄条式转接，占用护木周向空间较小，适合在3、6、9点钟方向局部加装附件，而不必更换整段导轨。七槽长度可满足大多数中小型战术附件的夹持跨度；对于更长的脚架或倍率镜座，则需要评估槽数和支撑跨距。安装时应先确认M-LOK槽方向与T形螺母或方螺母匹配，锁紧后检查转接条无横向窜动，再安装上部附件。

加工与增材制造场景下，该件对齿部清晰度和孔位精度要求较高。切削加工可选用铝合金坯料，通过铣削完成齿形、底面和安装孔；若采用SLS等增材方式，需注意摆放方向以提高齿面和安装面质量，并在孔位处预留后处理余量。无论采用哪种工艺，最终都应保证导轨顶面平直、夹持槽尺寸稳定，使附件锁紧后不产生偏转。

在整机或枪械附件系统中，这类零件虽小，却直接影响附件的归零稳定性和操作可靠性。设计时不能只关注外观齿形，还要考虑螺钉头沉台、底部避让、与护木曲面的贴合以及多次拆装后的耐磨性。合理的壁厚和圆角能够在减重的同时保持刚性，避免因夹持力过大导致导轨变形。
