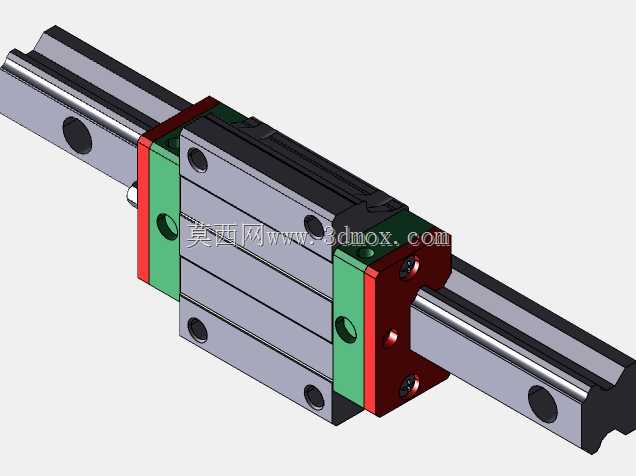

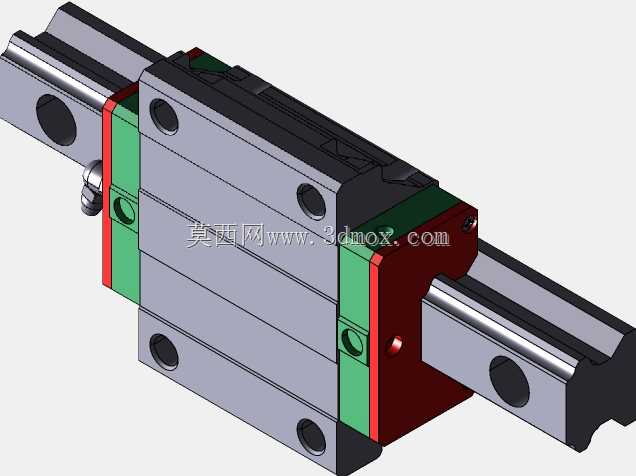

上银HGW系列直线导轨滑块组件

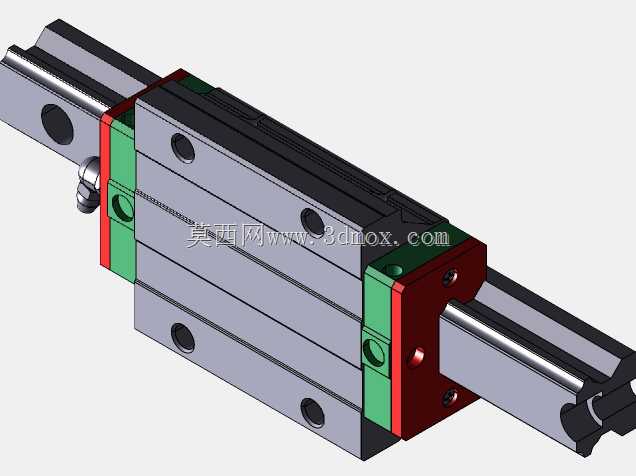

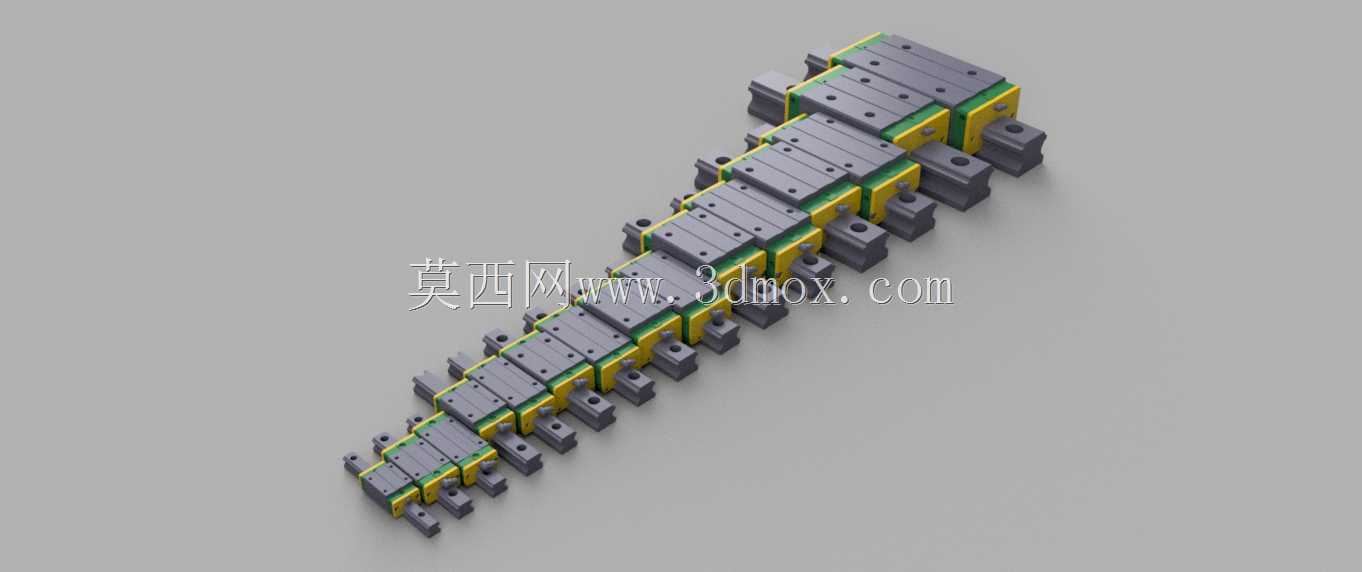

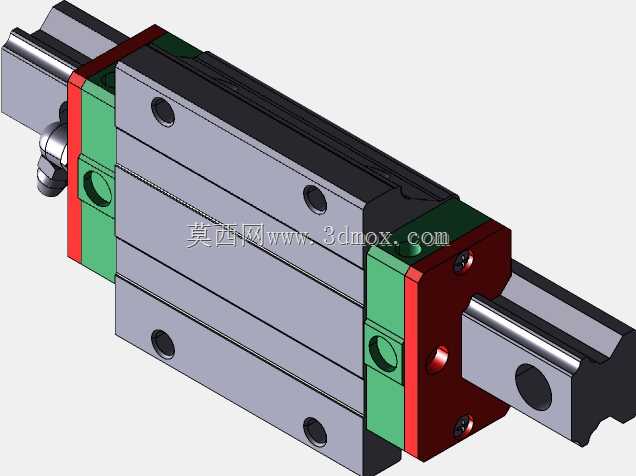

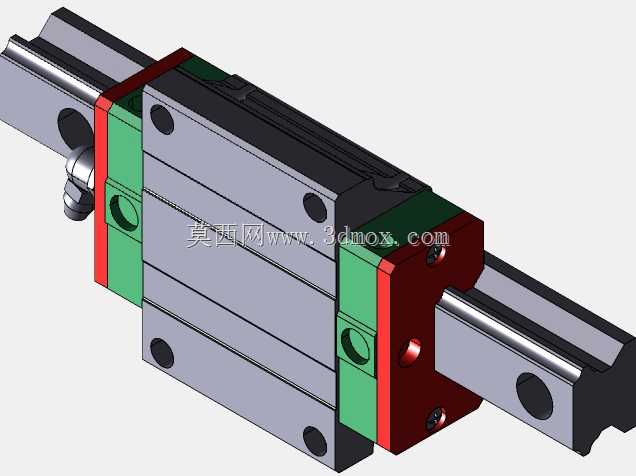

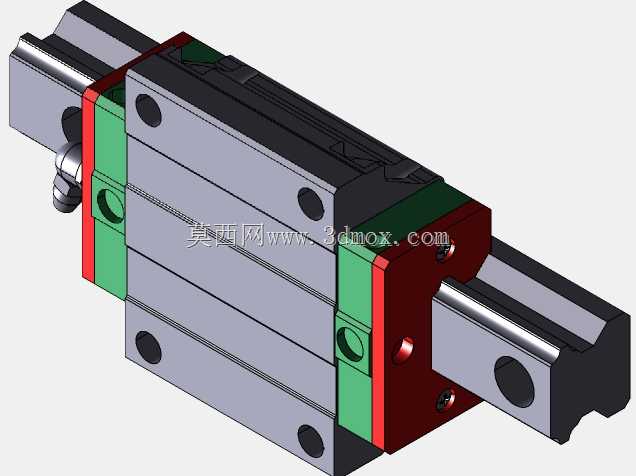

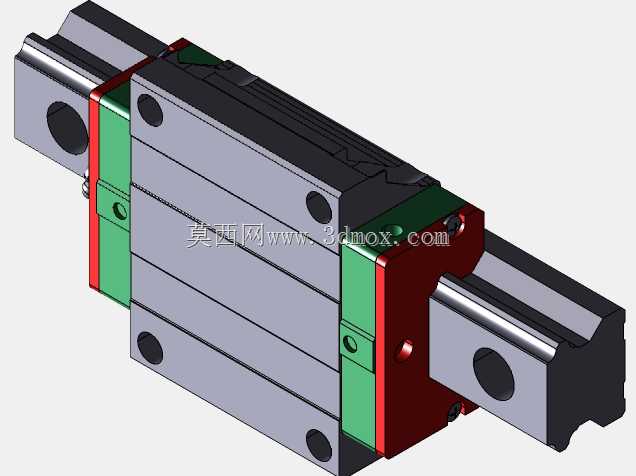

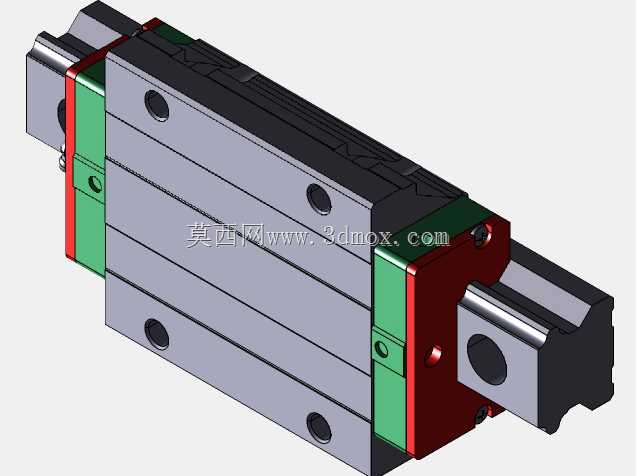

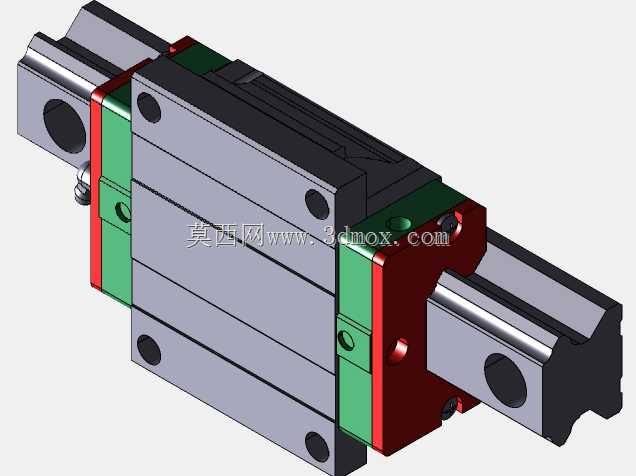

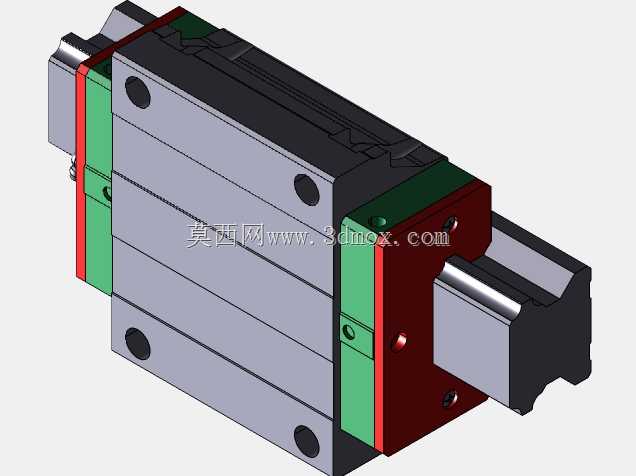

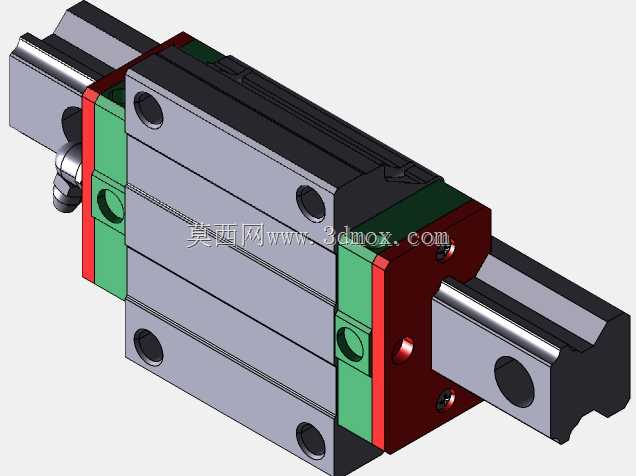

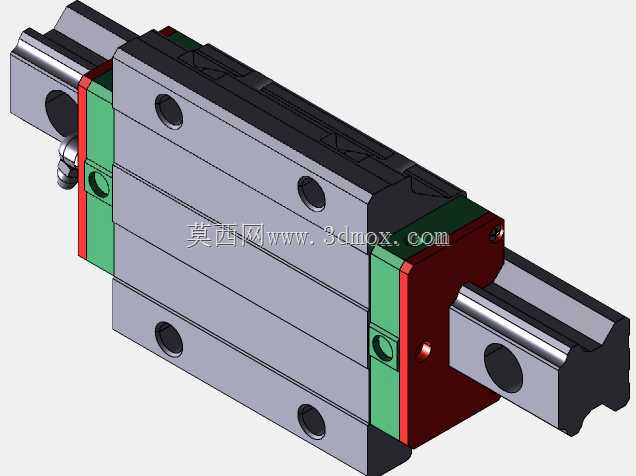

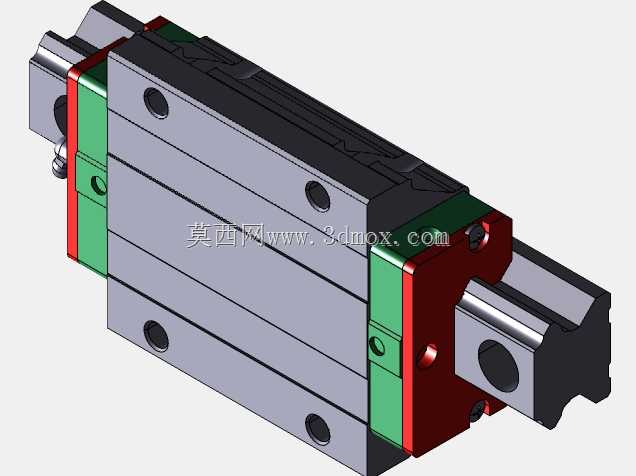

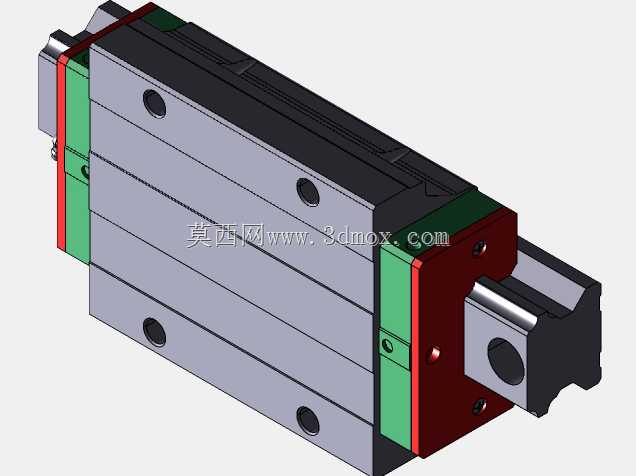

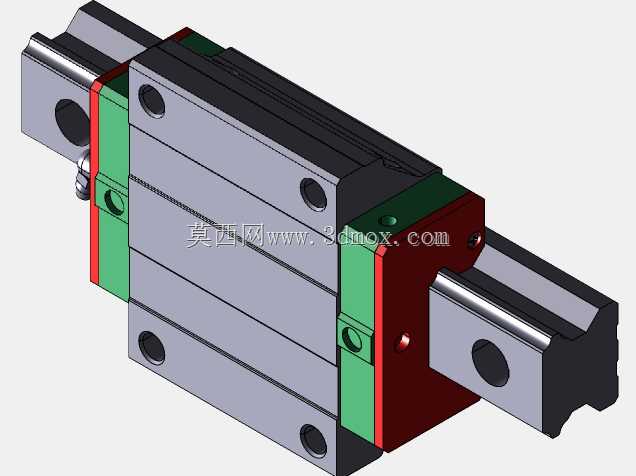

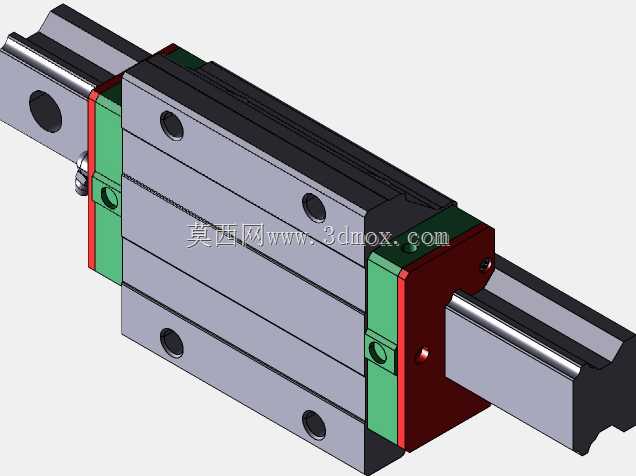

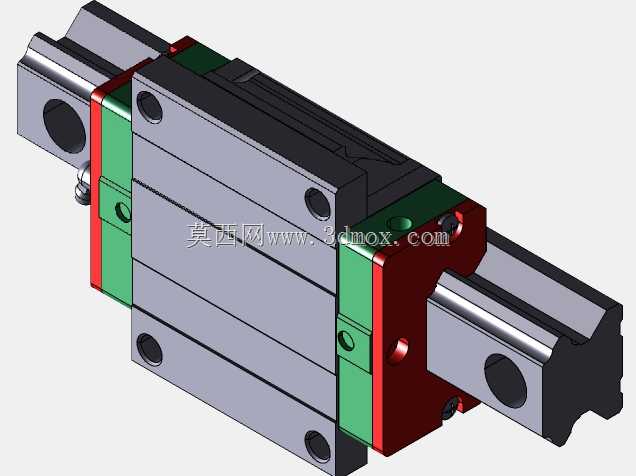

在自动化产线、数控机床、桁架机械手这类需要高精度直线往复运动的设备里，直线导轨副是决定整机定位精度与运行刚性的核心基础件。这套HGW系列导轨滑块组件覆盖了从15到55的全规格法兰型滑块，建模时严格还原了导轨安装孔距、滑块螺栓沉孔深度、端面防尘刮板的配合间隙，以及滑块与导轨滚道之间的预压结构，可直接用于设备布局阶段的干涉校验与安装空间预留。

从实际选型逻辑来看，HGW系列属于高组装法兰型滑块，相比低组装型号，其滑块本体高度更高、额定动载荷更大，法兰侧装孔可直接从滑块侧面锁附，在立式安装、吊装或重载切削工况下，螺栓受力状态更合理，不会出现因侧向载荷导致的连接松动。不同规格对应不同的导轨宽度与滑块长度，小规格15、20多用于3C检测设备、点胶机这类轻载高速场景，30、35规格常见于加工中心Z轴、注塑机机械手取件轴，45、55大规格则适配龙门机床、重型移栽平台这类大负载、长行程的传动部位。

建模过程中需要重点把控几个安装边界：导轨拼接处的端面公差要保证滚道顺滑过渡，滑块注油嘴的位置要预留油管接头的操作空间，端面密封件与导轨顶面的间隙需控制在合理范围，既不能刮蹭产生额外阻力，也要保证粉尘、切削液无法进入滚道内部。滑块回流器的曲面造型直接影响钢球循环顺畅度，建模时保留了回流道的完整弧度，可用于后续运行噪音、滚珠流畅度的仿真分析。

在设备整体设计阶段，这套全系列模型可直接调用匹配对应负载的型号，无需反复核对二维样本尺寸，导轨长度可根据实际行程裁切，滑块数量可根据轴端负载分布增减，能有效缩短机械结构设计周期，避免因安装孔位错位、滑块与周边钣金干涉导致的返工。
