1/4英寸锁定式流量控制阀门三维设计

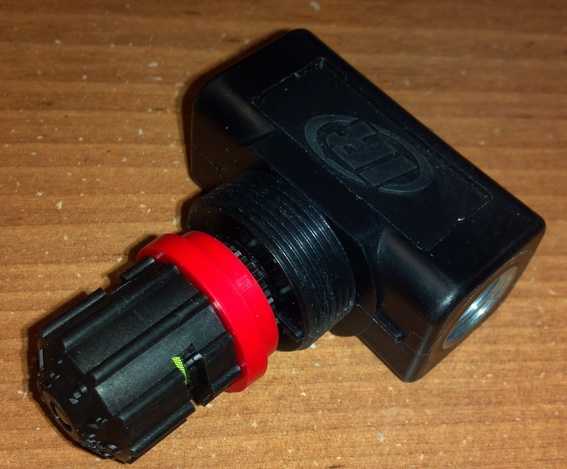

本作品为1/4英寸规格带锁定功能的流量控制阀门三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计通用规范，对阀门各组成部件进行1:1等比例还原，完整复现产品的实际装配关系与功能结构。建模阶段首先梳理阀门的核心功能逻辑：该阀门用于流体管路的流量调节，需满足200磅每平方英寸的最大工作压力，适配0-200华氏度的工作温度区间，因此在结构建模时优先保证各承压部件的尺寸精度，对阀体的流道内壁、旋钮的调节齿槽、密封件的安装槽位等关键结构进行精细化特征构建，避免出现干涉、壁厚不均等不符合实际生产要求的建模问题。材质与渲染环节，针对阀门不同部件的实际材质属性进行区分设置：阀体部分采用硬质工程塑料材质，渲染时调整哑光黑塑料的粗糙度、反射率参数，还原工业塑料件的细腻磨砂质感；旋钮部位采用同系列硬质塑料，通过表面防滑齿纹的细节建模，搭配细微的凹凸纹理贴图，还原调节旋钮的防滑操作触感；旋钮与阀体之间的密封环采用红色橡胶材质，渲染时调整材质的弹性体光泽度与软质表面质感，与周边硬质塑料部件形成清晰的视觉区分；阀体表面的品牌标识区域采用凹陷浮雕特征建模，搭配轻微的光影差效果还原标识的实际刻印质感。结构设计上，完整还原了阀门的锁定式调节结构：带防滑纹路的调节旋钮与阀杆采用同轴装配结构，红色密封环承担旋钮与阀体衔接处的防尘密封作用，阀体两端的管接头结构严格遵循1/4英寸管接标准尺寸，锁定结构可在流量调节完成后固定旋钮位置，避免工况振动导致的流量偏移，实现“不扩散条约”式的稳定流量输出效果，即调节完成后流量参数不受外界干扰保持恒定。建模过程中对所有活动部件进行了装配间隙的合理预留，保证旋钮旋转调节动作的结构合理性，各部件的倒角、拔模斜度等工艺特征均按照注塑件生产要求进行添加，确保模型不仅具备外观展示效果，同时可直接用于后续的工程图导出、结构仿真、3D打印验证等环节。渲染阶段采用纯黑背景突出产品主体，通过三点布光方案均匀照亮阀门各结构面，清晰展现阀体的棱角过渡、旋钮的齿纹细节、密封环的色彩区分，让观看者可以直观把握阀门的整体形态与各部件的装配关系，完整呈现该流量控制阀的工业设计质感与功能结构特点。
