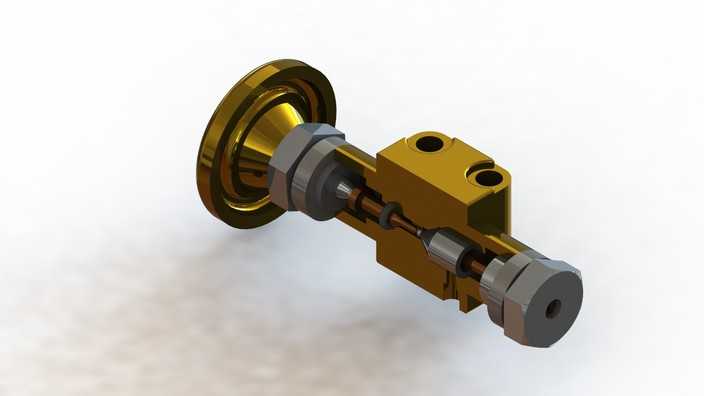

本卸压阀三维模型采用SolidWorks软件完成全参数化建模,建模过程严格遵循液压阀件的工程设计规范,对阀体、阀芯、调节端组件、连接法兰等所有零部件进行独立建模后完成虚拟装配,完整还原了卸压阀的真实装配关系与运动逻辑。建模阶段首先搭建整体结构基准,以流体通路的轴线为核心装配基准,依次完成主体阀块的特征构建:阀块采用锻造黄铜材质的视觉表现,建模时通过拉伸、切除、孔特征加工出两个流体通路口、阀芯安装腔、密封件卡槽等结构,对阀块的棱边做符合工业加工标准的倒角处理,避免锐边结构,还原真实机加工件的工艺特征。左侧的喇叭形连接端采用旋转凸台特征完成主体建模,表面做金属镀层的质感处理,通过多层环形台阶结构实现与管路的密封连接,相邻的锁紧螺母、密封压套等零件采用不同灰度的金属材质区分,清晰展现各零件的装配层级。阀芯组件建模时还原了细长杆状的阀芯结构、复位弹簧的螺旋特征、两端的导向密封结构,可直观呈现压力过载时阀芯滑移泄压的工作原理。右侧的调节端结构采用六角锁紧螺母与调节螺套的组合设计,建模时还原了螺纹的细节特征、端部的密封堵头结构,可直观展现压力阈值的调节逻辑。渲染阶段采用工业产品渲染参数,为黄铜材质阀块设置金属反射、轻微表面磨砂的质感参数,为钢制零件设置不同粗糙度的金属材质,为密封件设置橡胶材质的哑光质感,通过柔和的环境光打光突出零件的结构轮廓与材质差异,避免过度反光遮挡结构细节。整体装配过程中严格校验各零件的配合间隙,还原密封件的压缩量、阀芯的活动行程,确保模型结构符合液压卸压阀的实际工作原理,可用于液压系统原理演示、阀件结构教学、产品设计参考等场景,完整展现了卸压阀从外部连接结构到内部动作组件的全部设计细节。
