卧式带状粉料混合搅拌设备结构设计

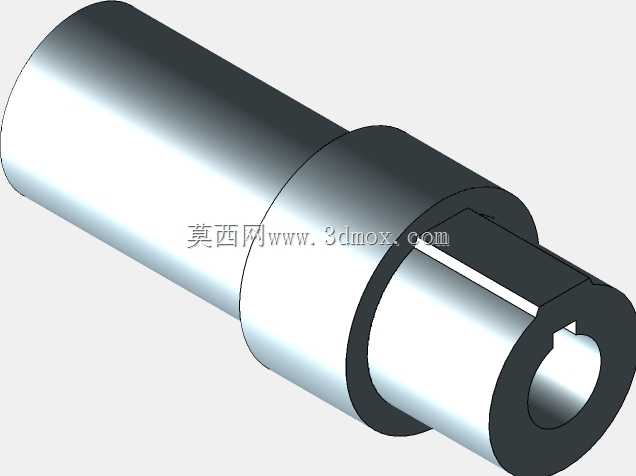

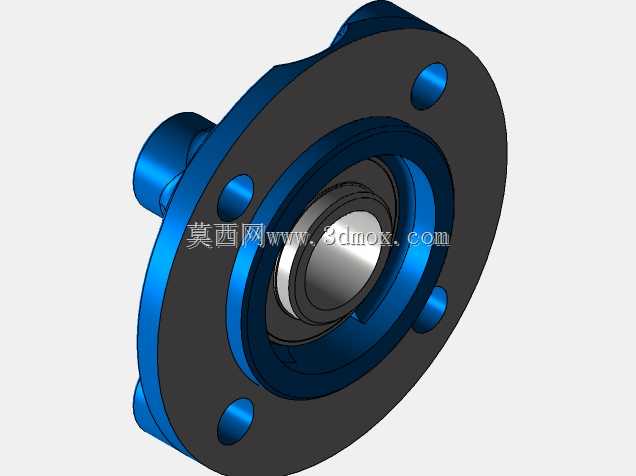

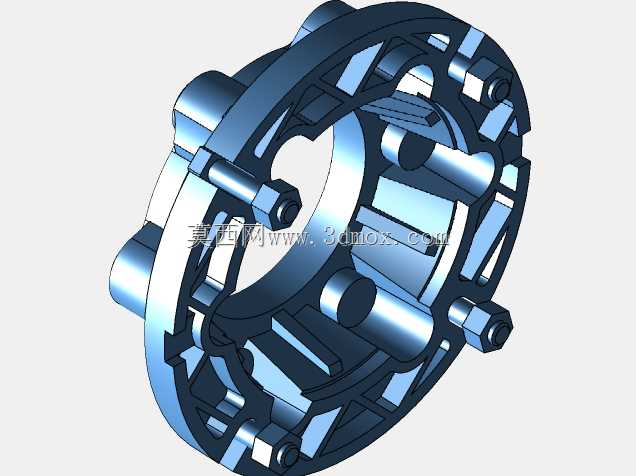

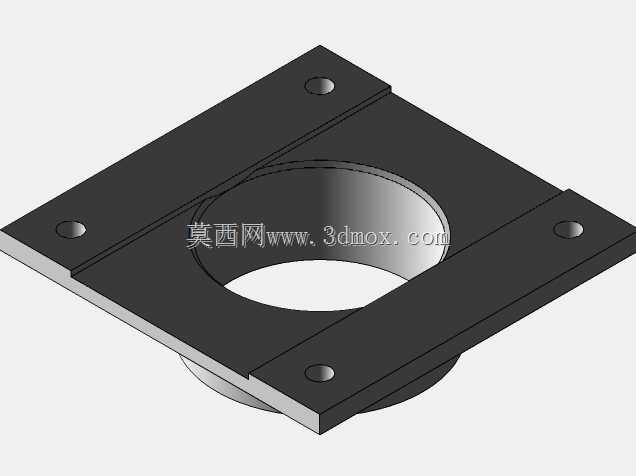

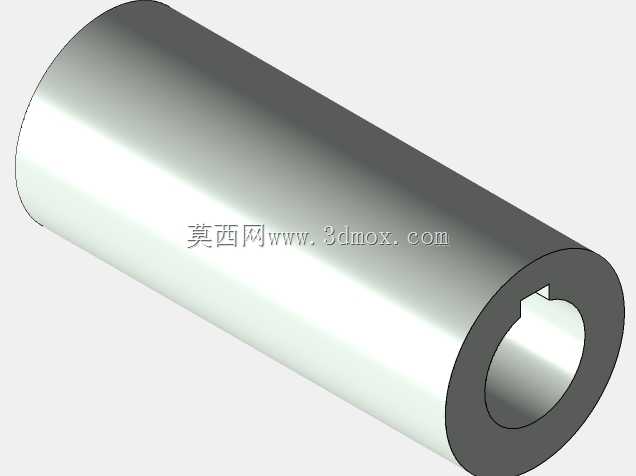

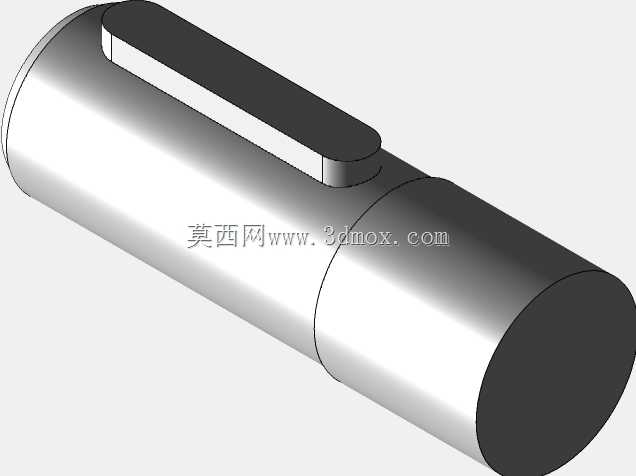

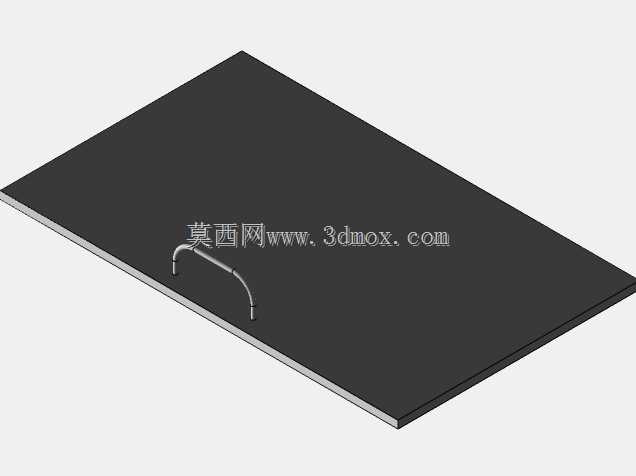

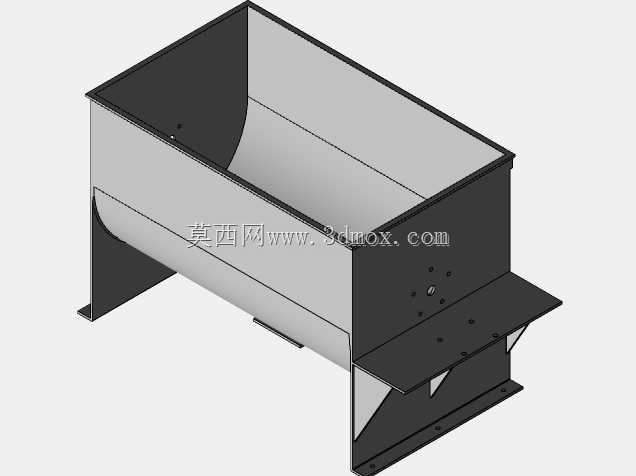

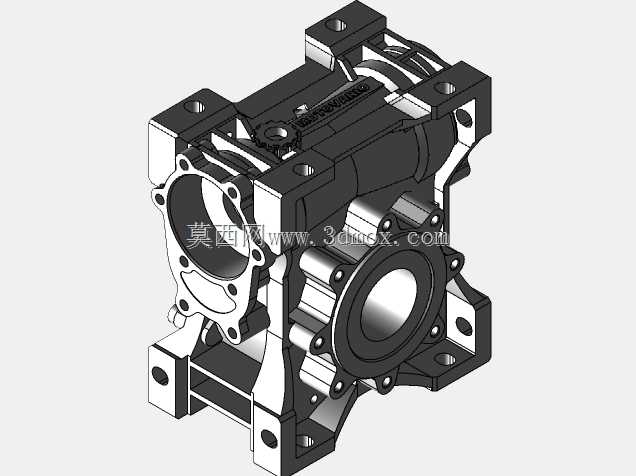

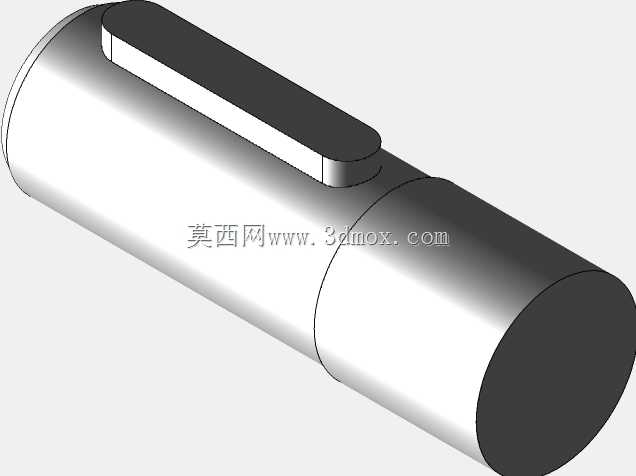

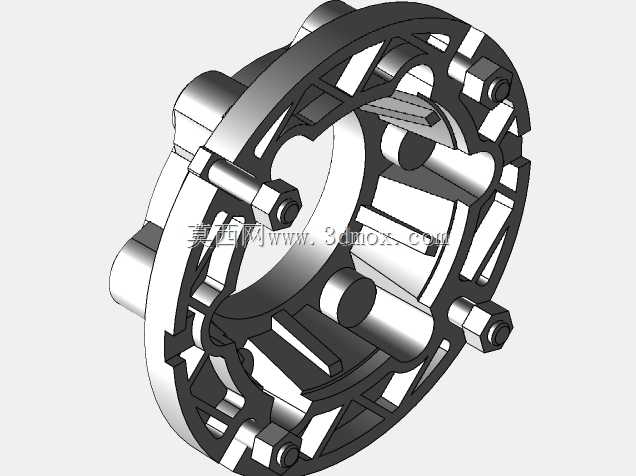

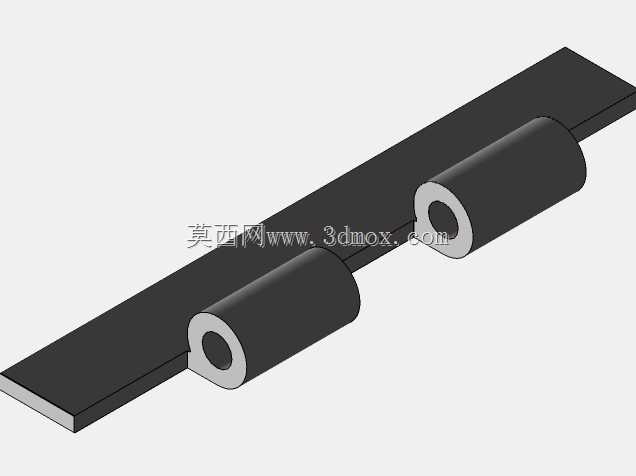

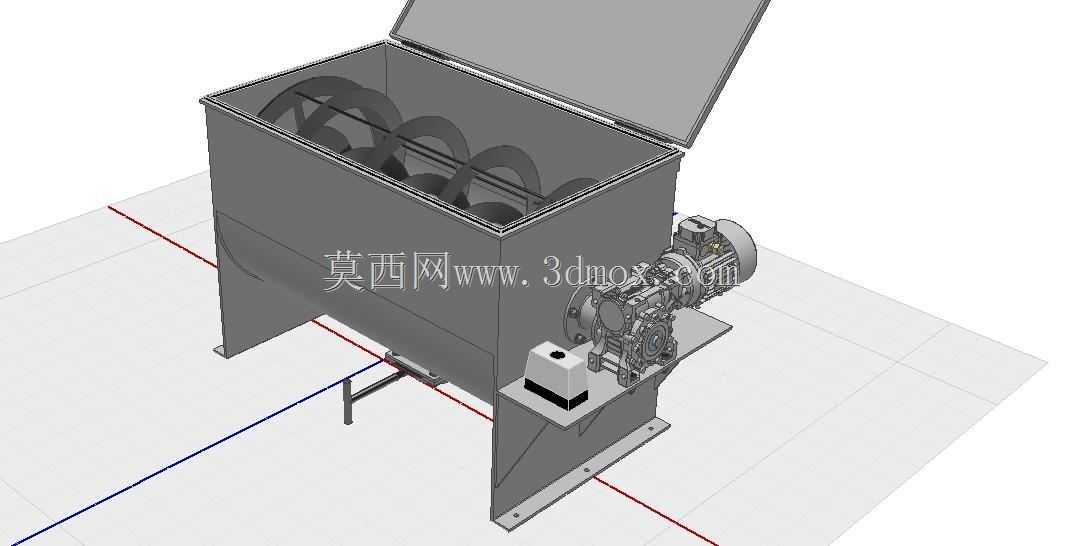

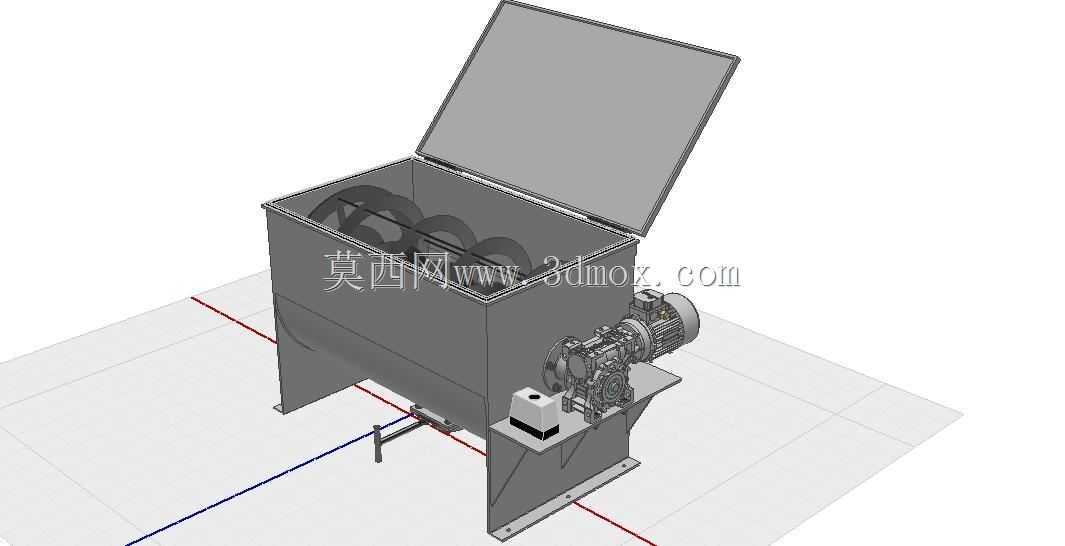

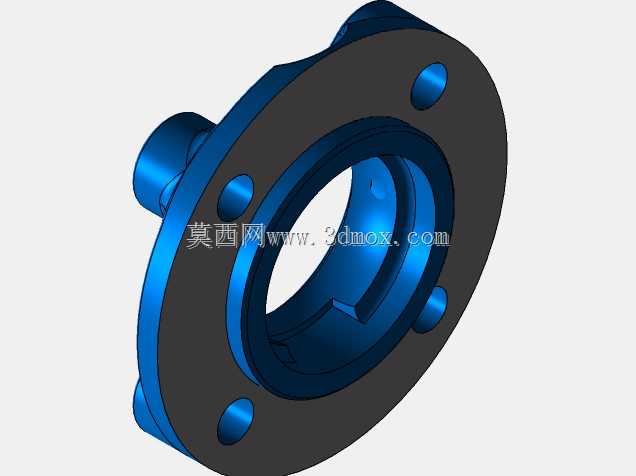

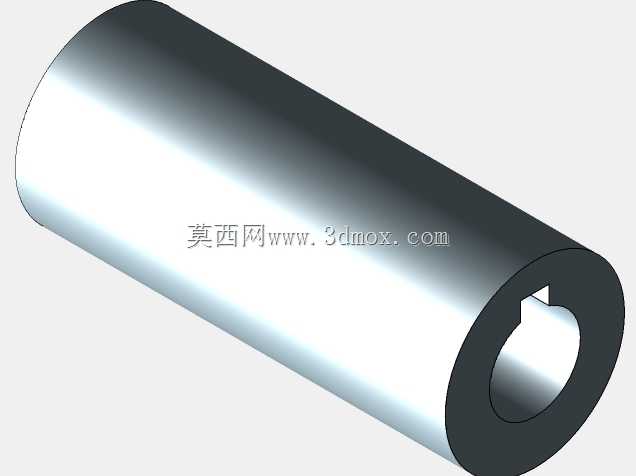

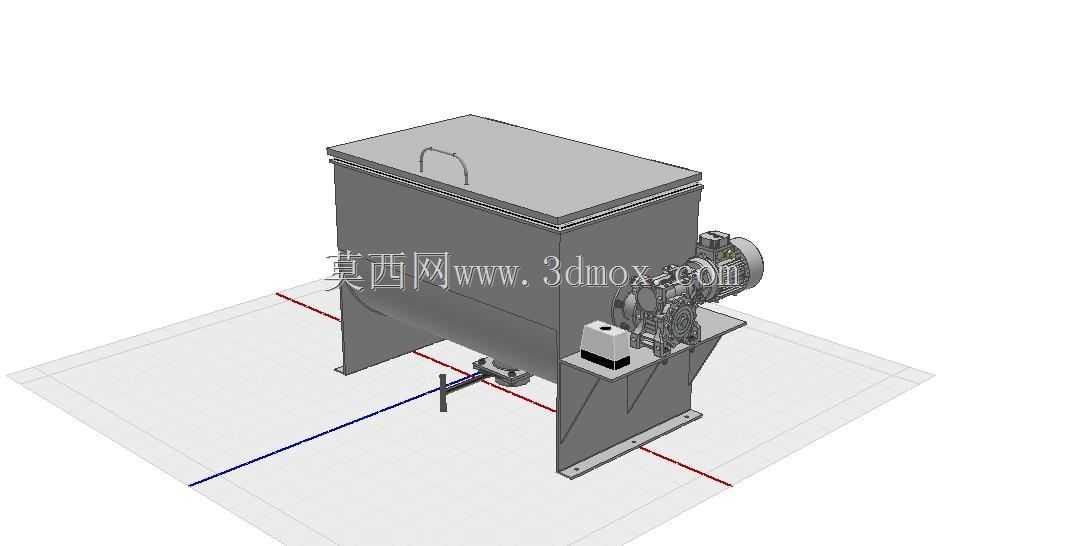

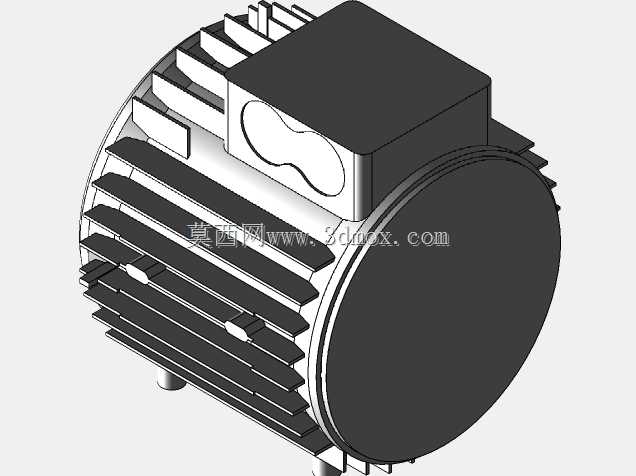

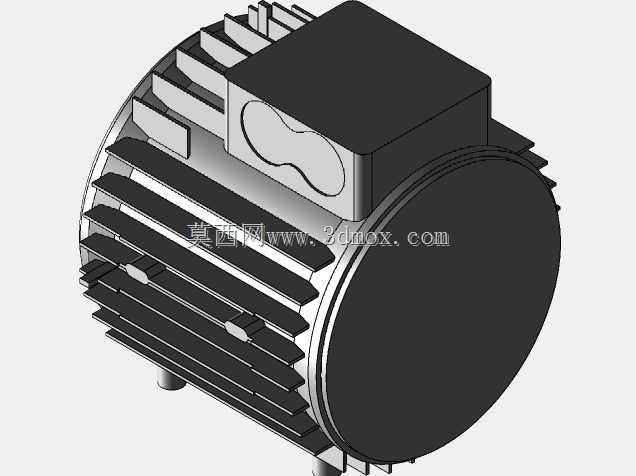

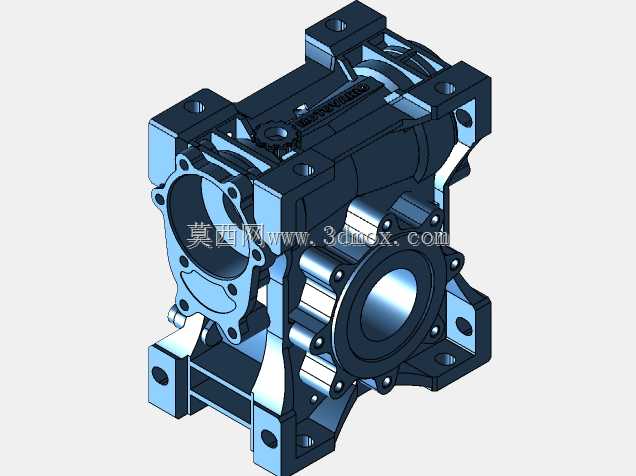

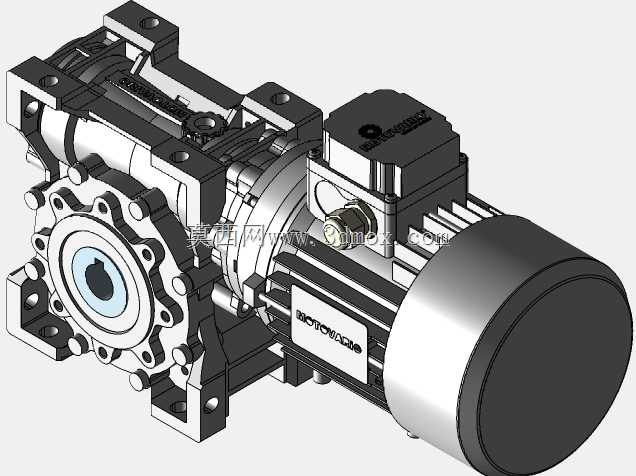

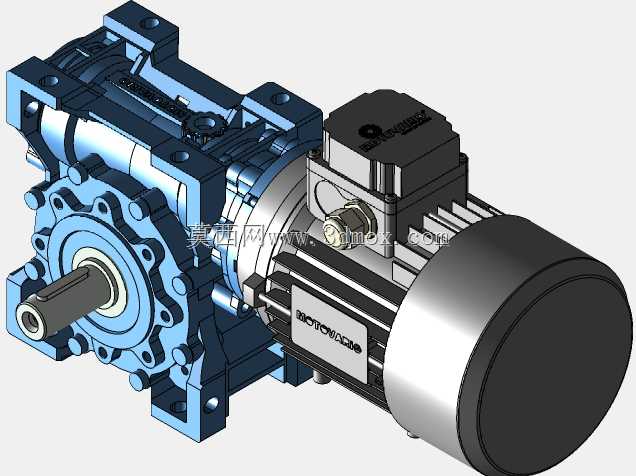

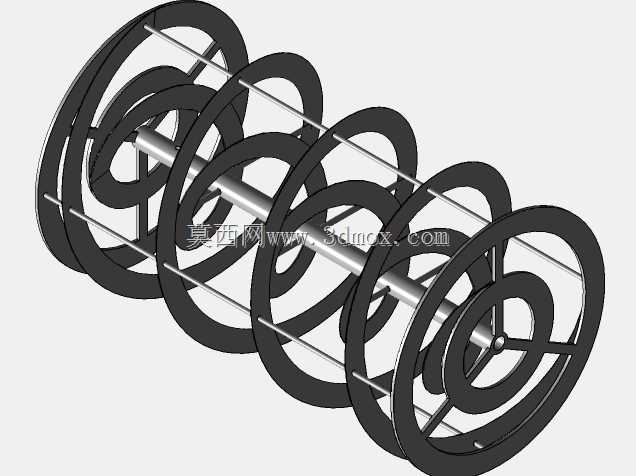

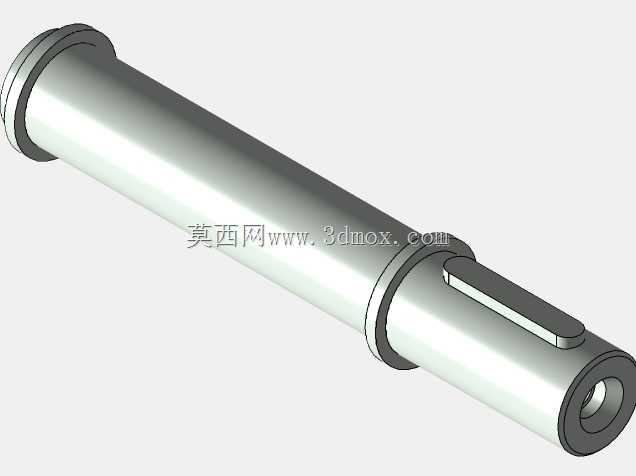

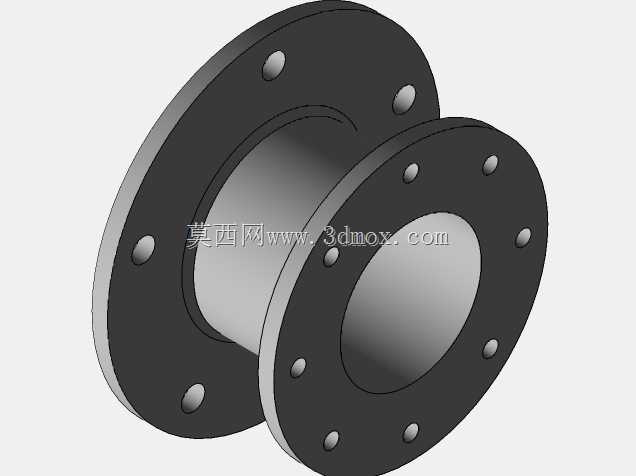

这款带状搅拌设备主要面向散状粉体、颗粒物料的批量均匀混合场景，广泛应用于食品加工、饲料生产、化工粉体调配、建材粉料预处理等生产环节，可实现不同比重、不同粒度的散状物料在低破损前提下的高效均质混合，避免传统立式搅拌设备存在的物料分层、底部积料、混合周期长的问题。设备整体采用卧式槽型结构设计，主体搅拌腔体为上方敞口带密封上盖的U型截面槽体，上盖配置便捷式提手结构，方便日常生产过程中快速开盖观察内部混合状态、清理腔体积料或是添加小批量辅料，槽体底部设置低位出料接口，可配合插板阀实现混合完成后物料的快速排空，减少腔体内的物料残留。设备的核心搅拌部件采用带状螺旋叶片结构，内外双层带状叶片按照相反旋向设计，运转过程中可推动物料在腔体内同时实现轴向往复对流、径向翻转扩散的复合运动，让不同组分的散料在短时间内达到均匀混合的效果，相比普通桨叶搅拌结构混合效率提升40%以上，同时能有效降低搅拌过程中对颗粒物料的破碎率，适配对物料粒度完整性有要求的生产场景。动力端采用侧装式布局，驱动单元与减速机构集成安装在槽体端部的支撑机架上，通过联轴器与搅拌主轴直连传动，减少传动环节的动力损耗，整体传动结构紧凑，运行过程中振动小、噪音低。支撑结构采用一体式焊接机架，底部设置带安装孔的固定脚座，可直接通过膨胀螺栓固定在生产车间的混凝土地面上，安装时需保证机架整体水平度偏差不超过千分之二，避免主轴长期偏载运行造成的轴承磨损、密封件渗漏问题。设备的安装边界需预留足够的操作与维护空间，驱动端侧需预留至少1.2倍电机长度的检修空间，槽体上方需预留开盖操作的垂直空间，出料口下方需预留接料设备的安装高度。设计过程中充分考虑了生产场景的实用性需求，腔体内部所有转角均采用圆弧过渡结构，不存在物料堆积的卫生死角，方便生产结束后的清理与冲洗，适配有清洁要求的食品、医药类物料混合场景；主轴与腔体的衔接位置采用组合式密封结构，可有效防止细粉料从轴端缝隙溢出，避免生产过程中的物料浪费与车间粉尘污染。
