高精度深度测量千分尺结构设计

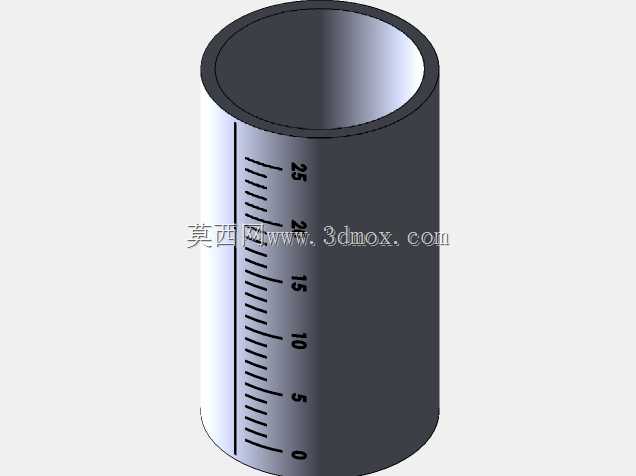

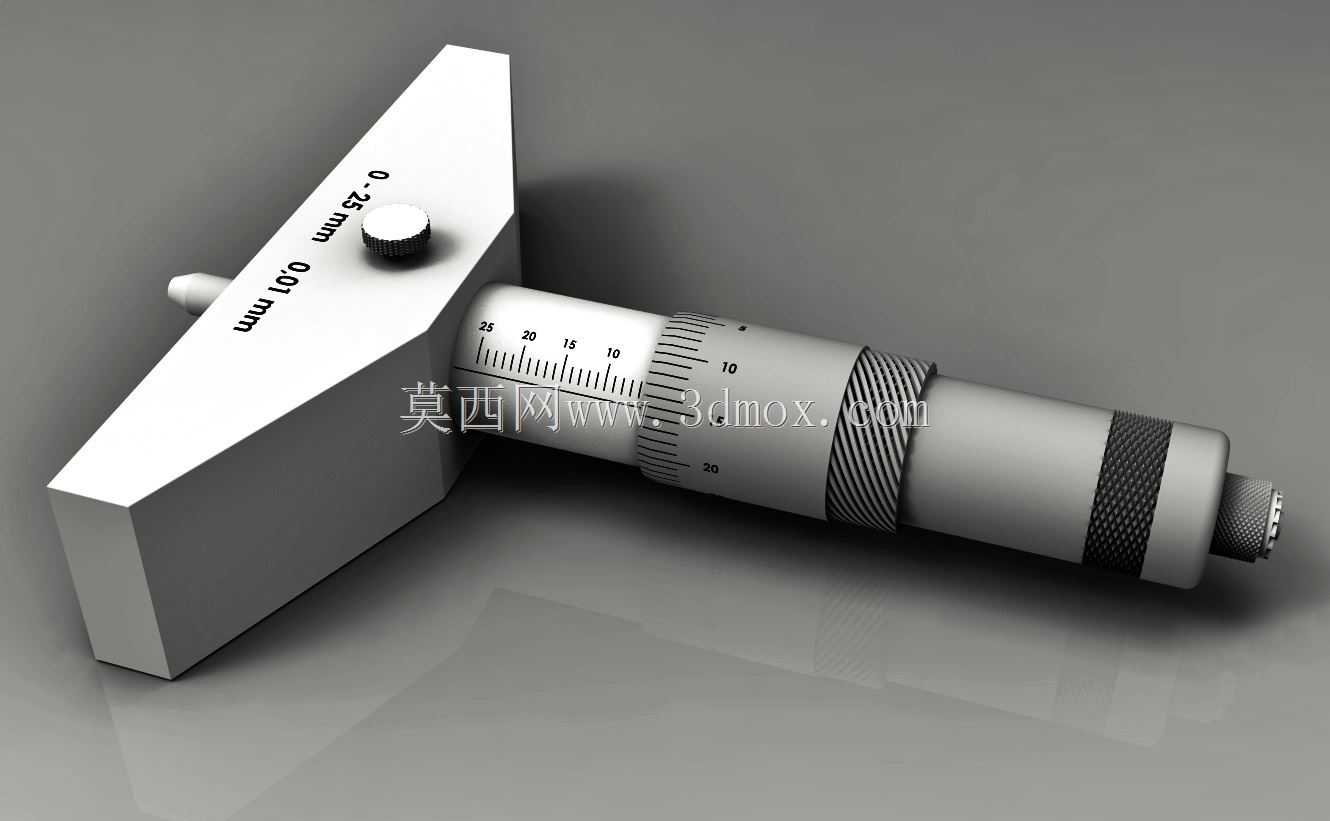

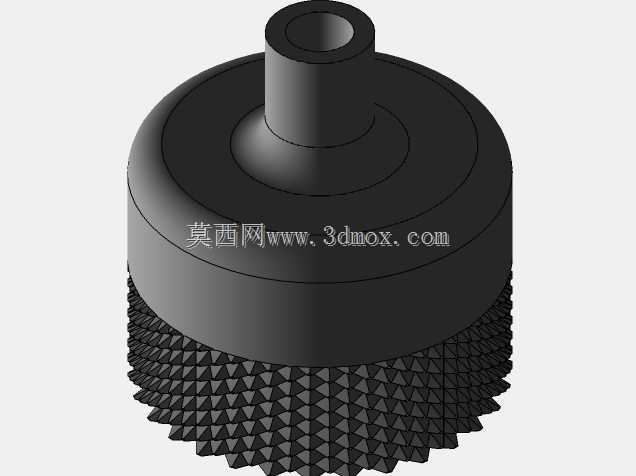

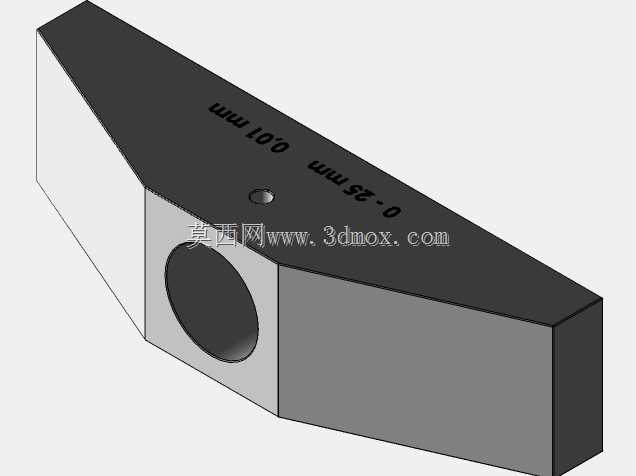

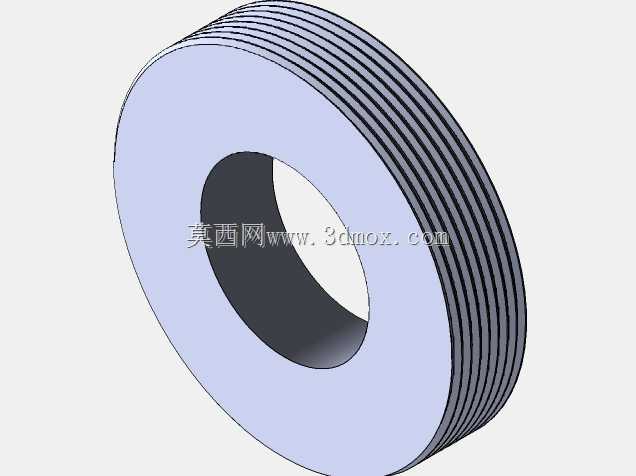

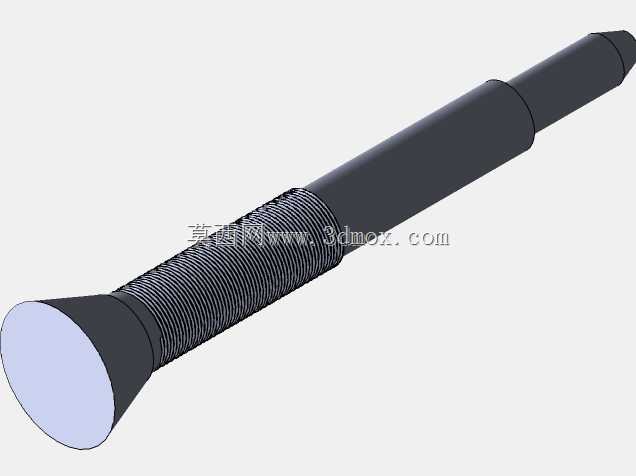

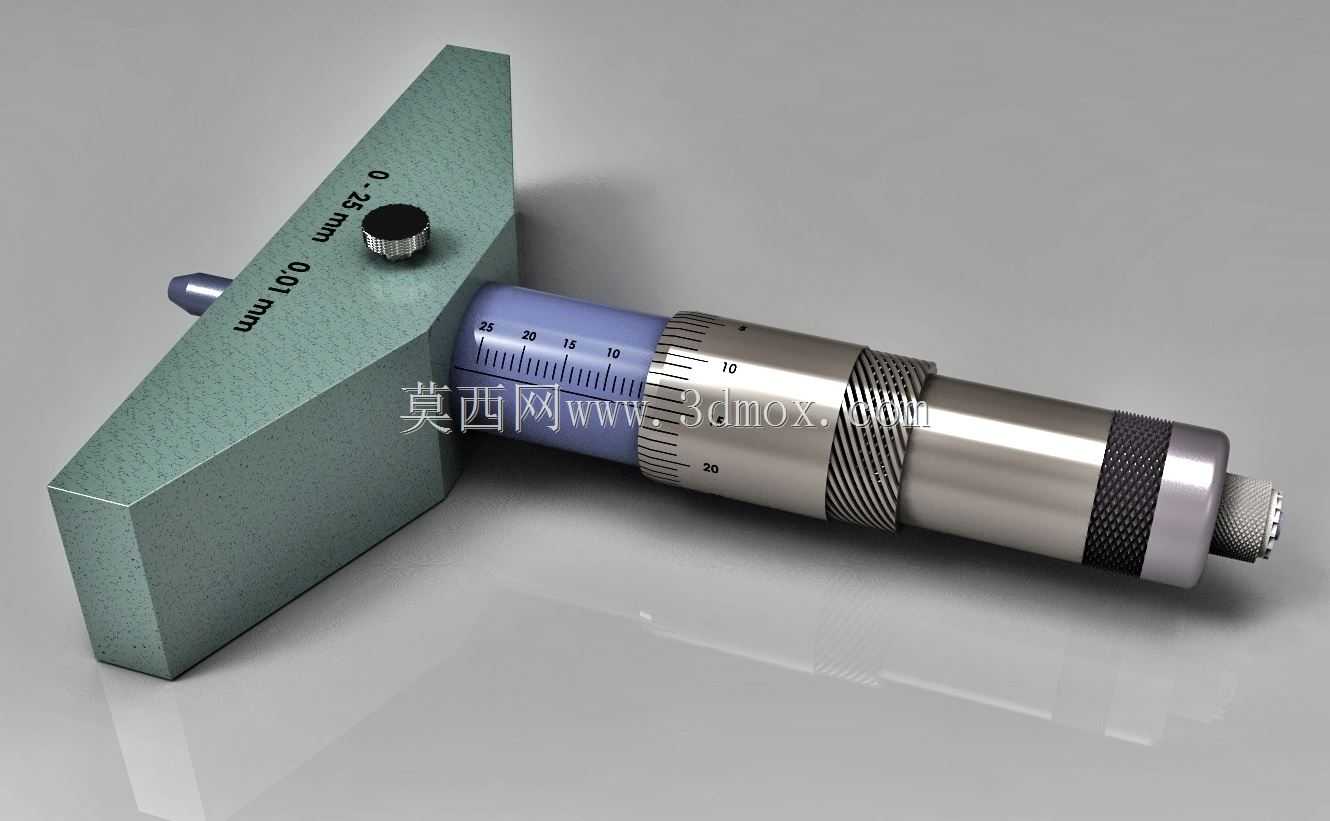

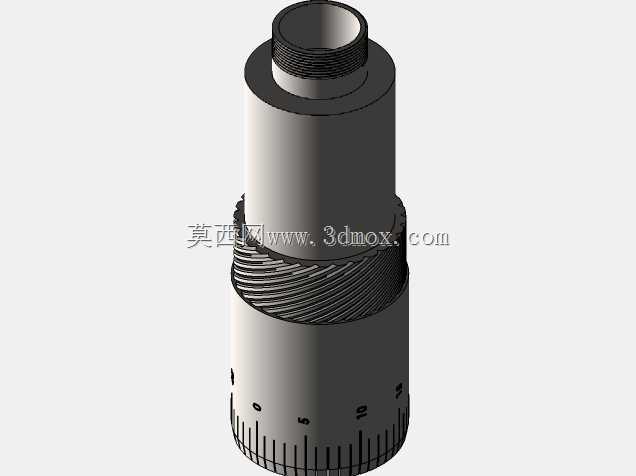

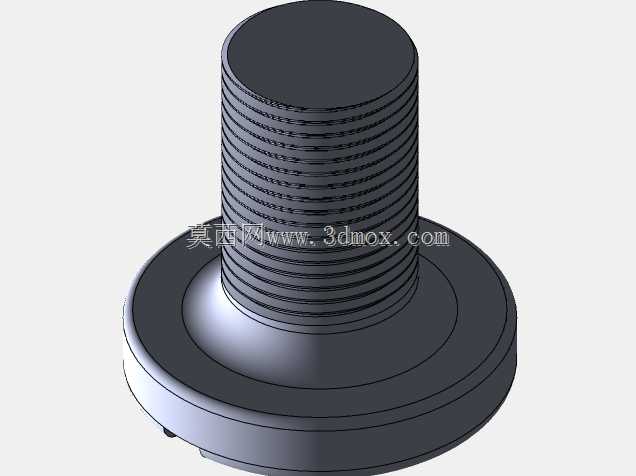

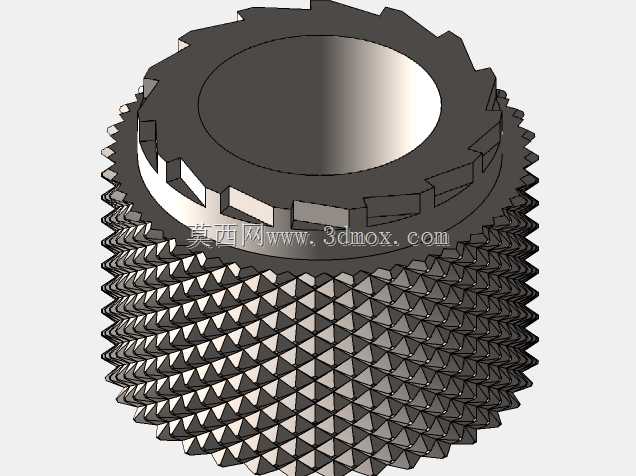

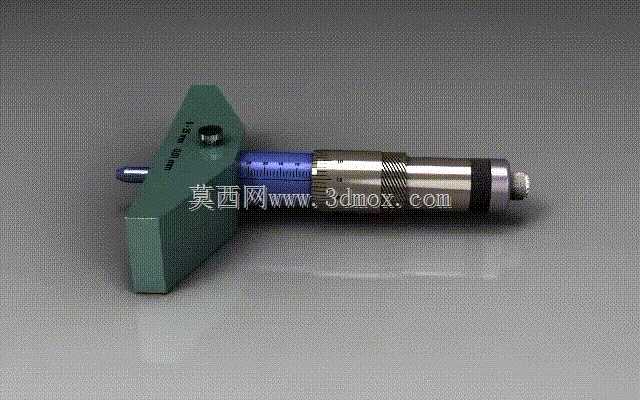

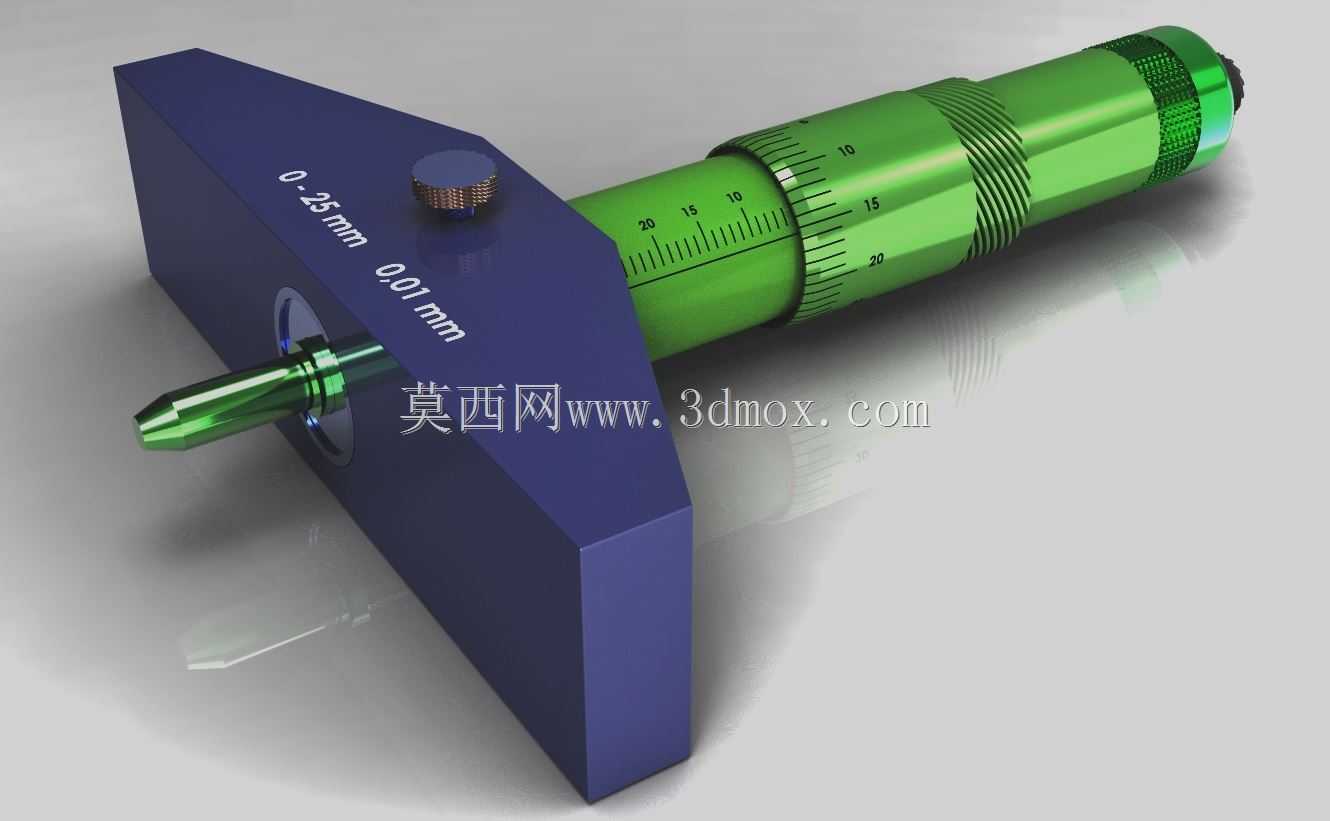

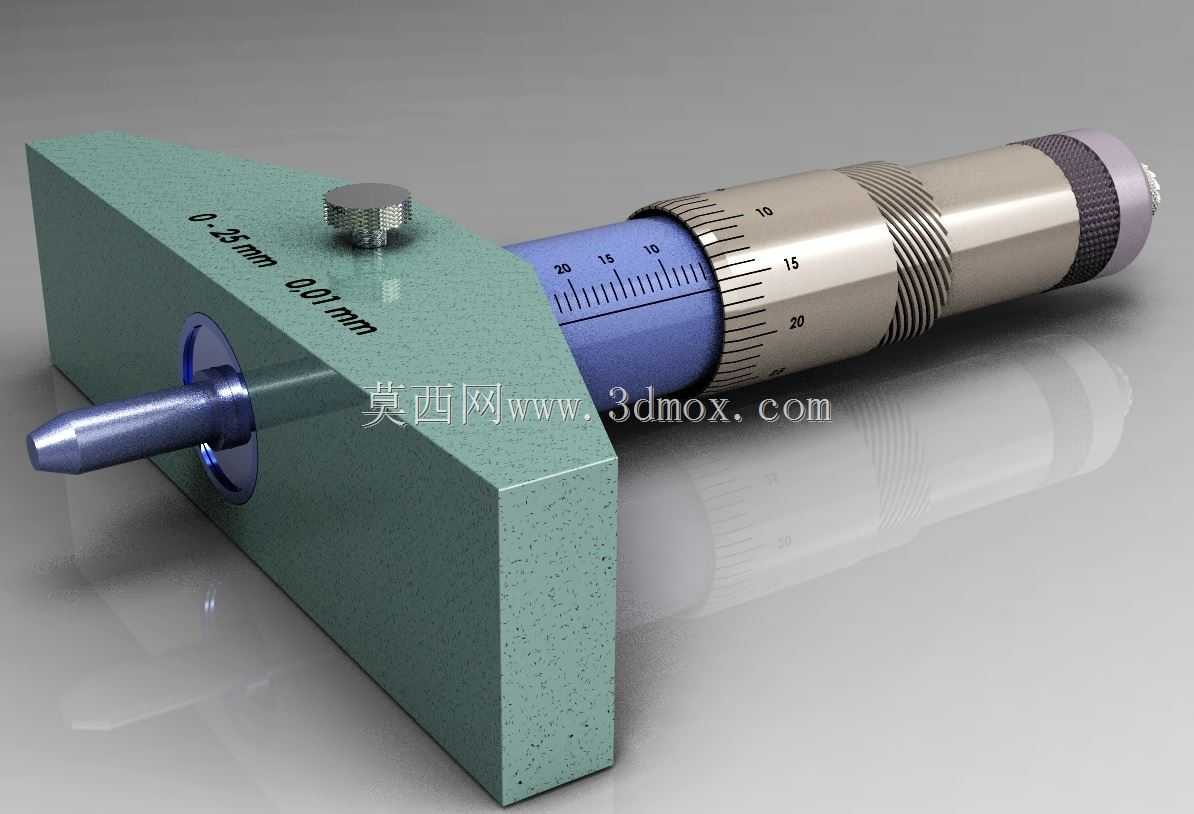

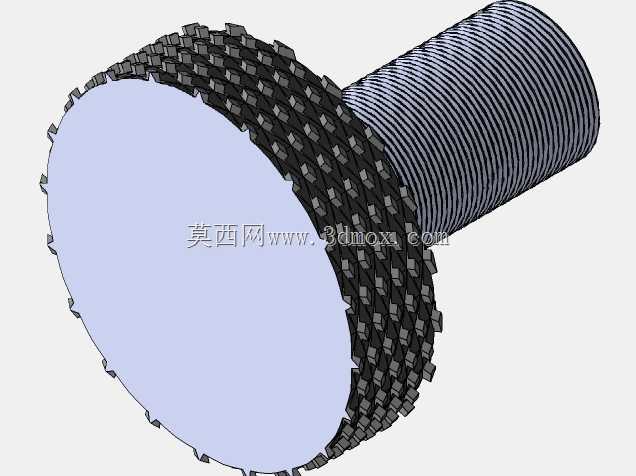

深度千分尺是机械加工、精密检测领域应用极为广泛的接触式长度测量器具，主要用于工件盲孔深度、台阶高度、凹槽深度、键槽深度等轴向尺寸的高精度检测，在模具制造、精密零部件加工、五金件质检、航空航天零部件检测、汽车零部件尺寸校验等场景中，是保障加工件形位公差与尺寸精度的核心计量工具，能够为生产环节提供可靠的尺寸数据支撑，避免因深度尺寸超差导致的零部件装配失效、配合精度不足等问题。这款深度千分尺采用经典的桥式基座配合微分筒测量结构，测量基座采用大平面接触设计，能够在测量时稳定贴合工件基准面，有效避免因基准面倾斜、接触不实带来的测量误差，基座表面做了防滑耐磨处理，长期使用也能保持基准面的平面度精度，保障测量基准的可靠性。测微螺杆采用高精度螺纹副传动结构，配合带刻度的固定套管与微分筒，能够实现0.01mm级的读数精度，测量量程覆盖0-25mm的常规深度检测需求，测杆端部采用硬质合金测头，耐磨性能优异，长期反复测量也不会因测头磨损导致测量精度漂移。锁紧装置设置在基座上方位置，测量完成后可快速锁紧测杆位置，方便操作人员读取数值，避免移动过程中测杆位移造成读数偏差。在设计过程中，重点优化了微分筒的握持防滑结构，微分筒表面做了滚花纹理处理，操作人员旋转微调时能够获得足够的摩擦力，单手即可完成测量操作，提升检测效率；同时对测杆与基座的配合导向结构做了同轴度优化，确保测杆伸缩过程中始终与基准面保持垂直，避免测杆倾斜带来的余弦误差，保障测量数据的准确性。从安装与使用边界来看，这款千分尺的基座宽度适配绝大多数常规工件的台阶面、孔口端面定位需求，对于孔径大于测杆直径的盲孔、凹槽结构都可完成检测，整体结构紧凑，既可以在计量室做精密尺寸校验，也可以携带到生产车间的加工工位做现场工序检测，能够适配不同场景下的深度尺寸测量需求，结构设计兼顾了测量精度、操作便利性与长期使用的耐用性。
