卷扬机内部传动结构剖面设计

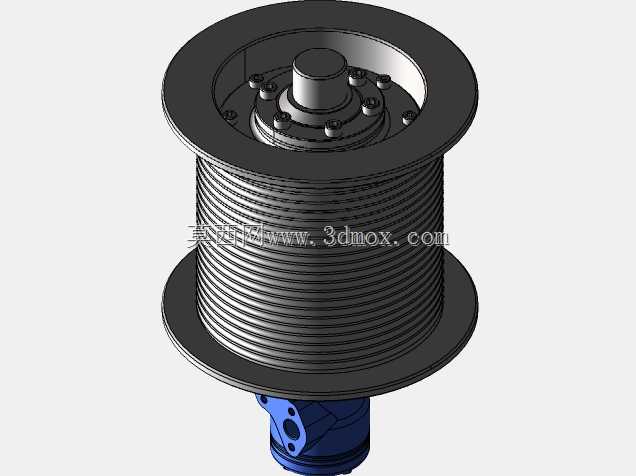

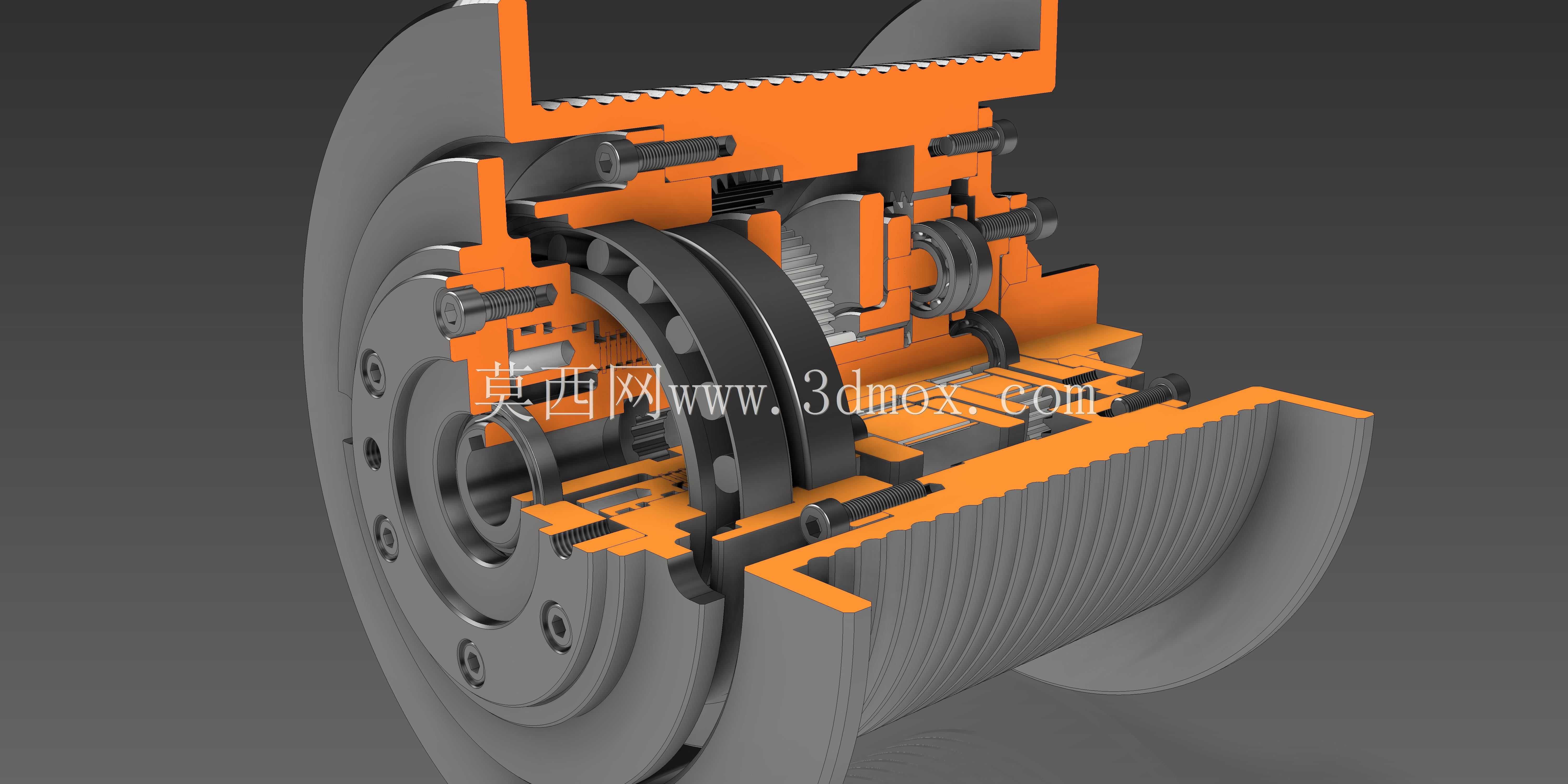

该剖面结构完整呈现了卷扬机核心传动与执行部件的装配关系，可直接用于起重作业场景的设备选型参考、结构校核以及同类型设备的改型设计依据。从实际工程应用来看，这类卷扬结构广泛适配建筑施工吊装、矿山物料牵引、船舶锚机收放、厂区设备移位等需要重载牵引或垂直起吊的作业场景，不同安装场景下可通过调整卷筒容绳量、传动比来匹配对应的牵引力与线速度需求。

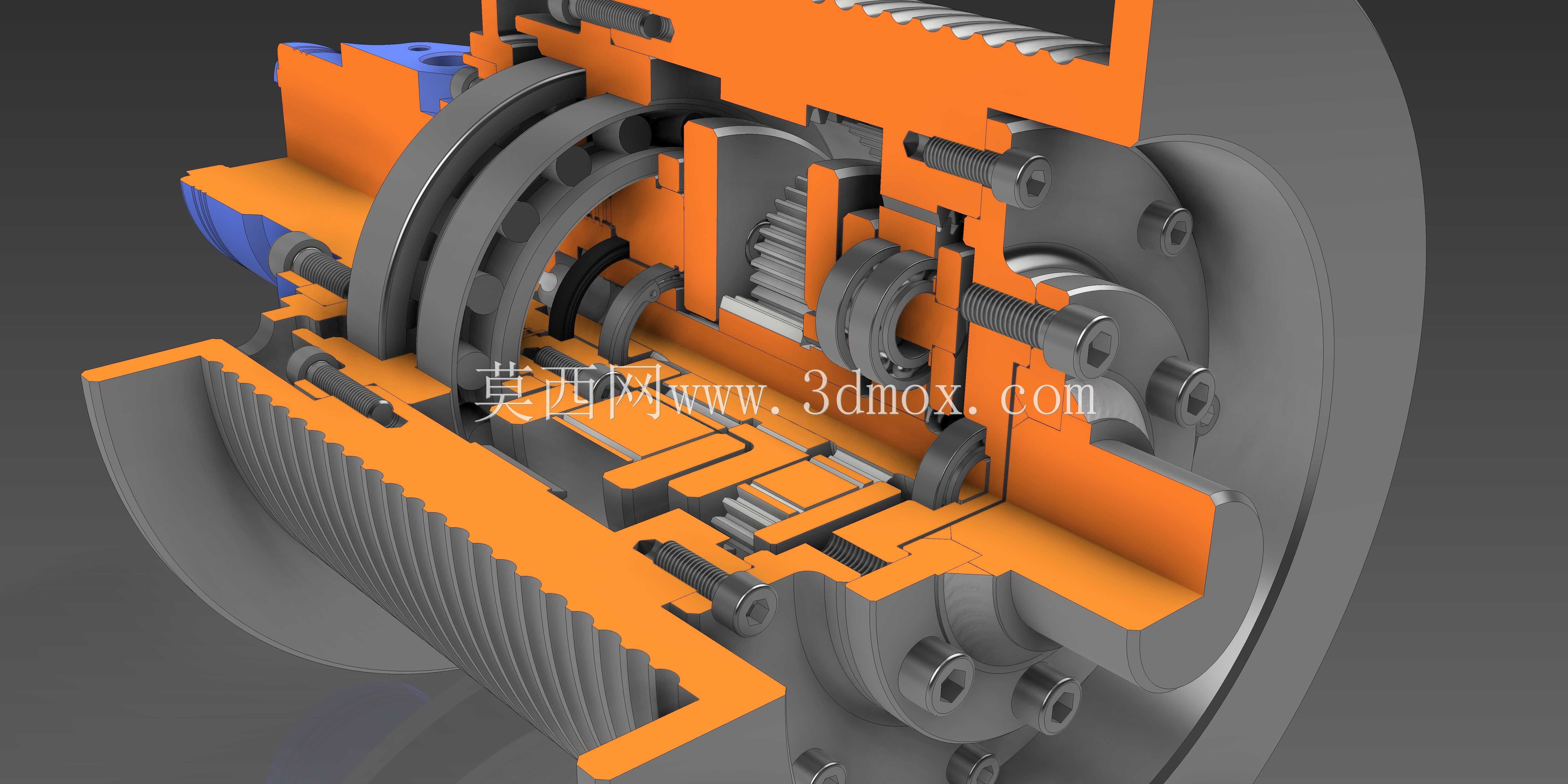

从功能特性来看，该结构集成了多级减速传动单元、卷筒缠绕单元、制动锁紧单元三大核心模块，动力输入端可适配液压马达或电动机动力输出，通过内置的行星减速与平行轴减速组合结构，将输入端的高转速低扭矩转换为卷筒端的低转速大扭矩输出，满足重载牵引的动力需求。剖面可见的制动结构采用常闭摩擦式制动设计，断电状态下可自动锁止传动链，避免负载溜钩引发安全事故，卷筒表面加工有连续的螺旋绳槽，可引导钢丝绳有序排列，减少钢丝绳乱绳、咬绳带来的磨损问题，延长钢丝绳使用寿命。

设计思路上，该结构采用模块化装配逻辑，传动端、制动端、卷筒端均通过法兰螺栓连接，可单独拆解维护，无需整体拆卸设备即可完成易损件更换；内部传动齿轮采用斜齿设计，相比直齿传动重合度更高，传动过程噪音更低、承载能力更强，适配长时间连续重载作业工况。壳体采用剖分式设计，装配时可先完成内部齿轮、轴系、轴承的预装合盖，再对接卷筒组件，降低装配难度。

从安装边界来看，该结构的安装基准为底部的安装法兰面，法兰面预留有对应规格的螺栓通孔，安装时需保证输入轴轴线与动力输出端轴线同轴度误差控制在允许范围内，避免额外径向力损坏轴承与轴封；卷筒轴向两端预留有钢丝绳出绳的避让空间，安装时需保证出绳方向与卷筒轴线垂直偏差不超过规定值，防止钢丝绳偏磨绳槽侧壁。整体结构的径向尺寸围绕卷筒直径与传动齿轮的排布做了紧凑化设计，在保证足够容绳量的前提下尽可能缩小设备整体体积，适配狭小安装空间的使用需求，端盖处预留有油封安装位与注油孔，可定期对内部传动部件加注润滑脂，减少传动件磨损。
