车载折叠悬臂起重吊机结构设计

项目分类:3D模型 发布时间:2021-07-26 ID:213716
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计
  • 车载折叠悬臂起重吊机结构设计

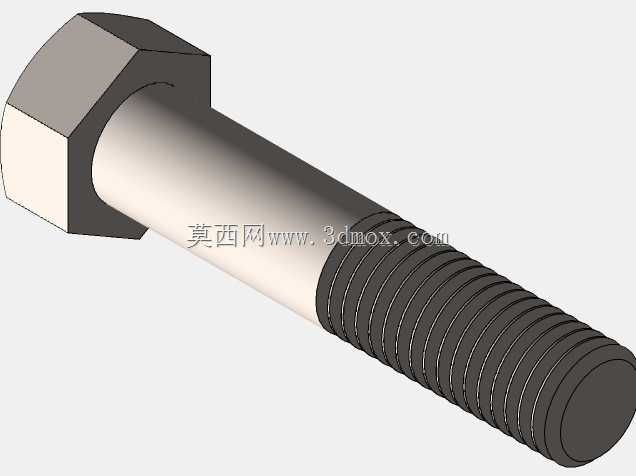

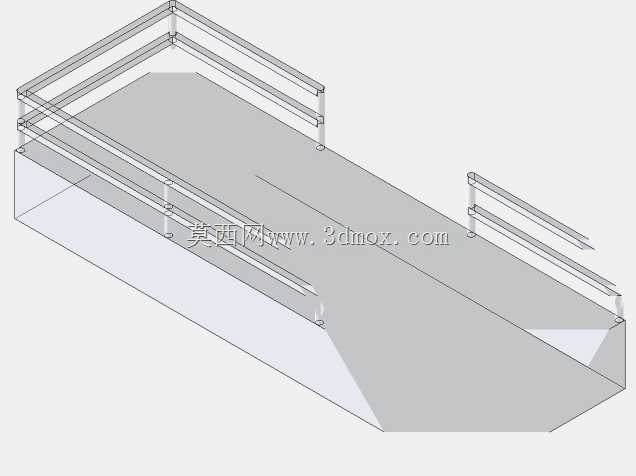

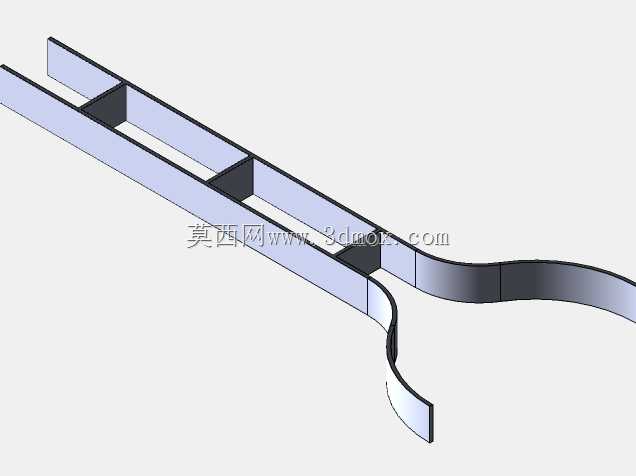

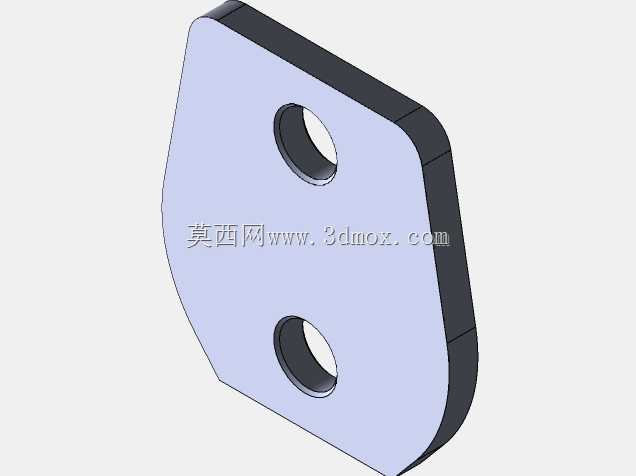

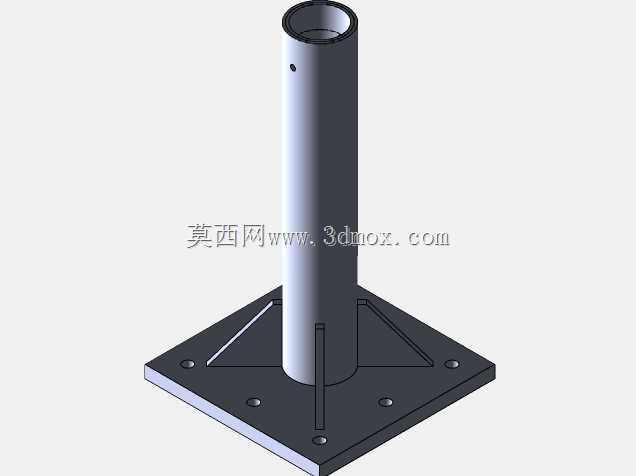

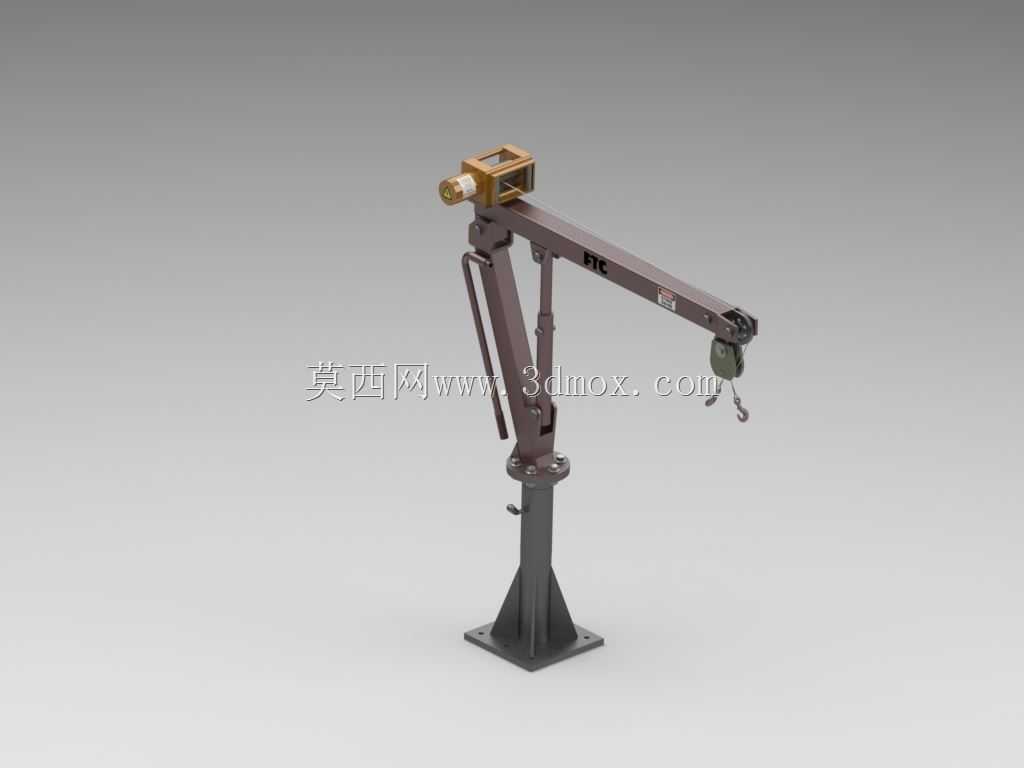

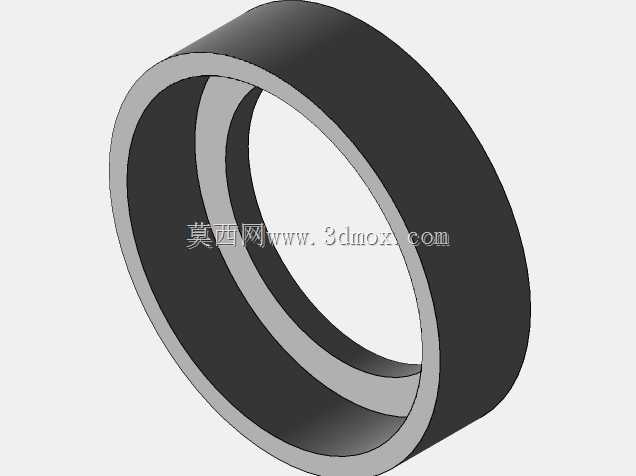

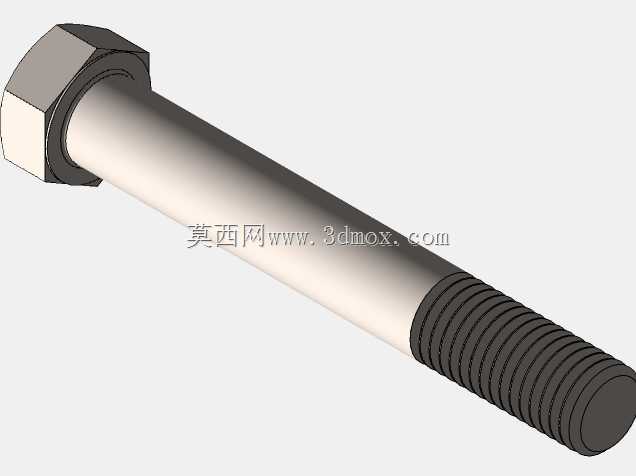

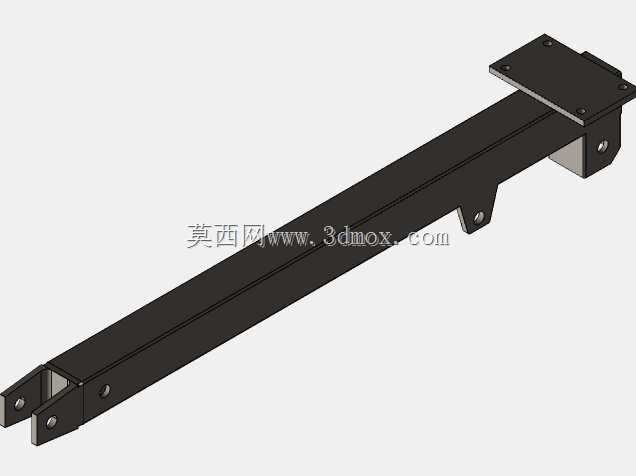

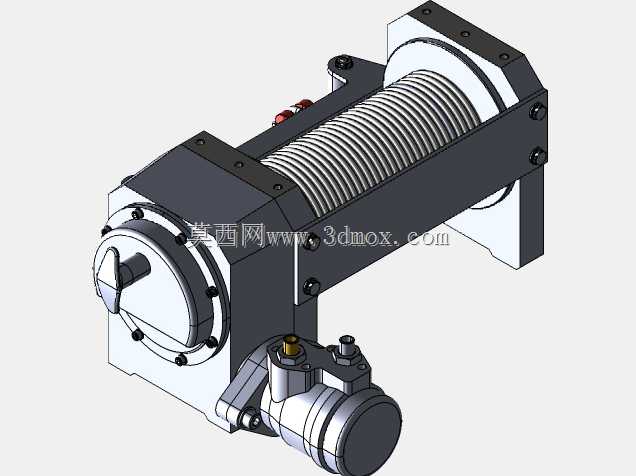

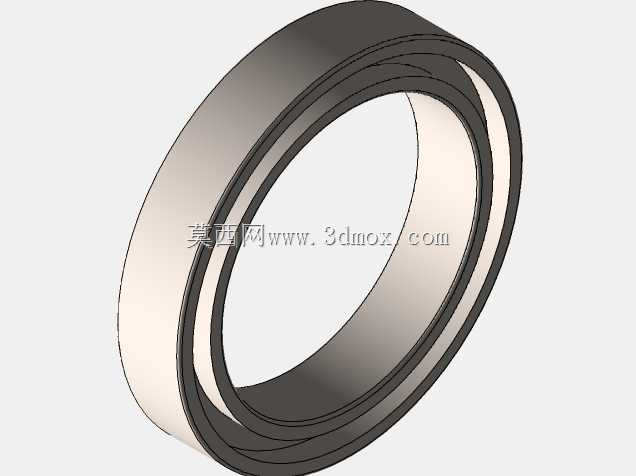

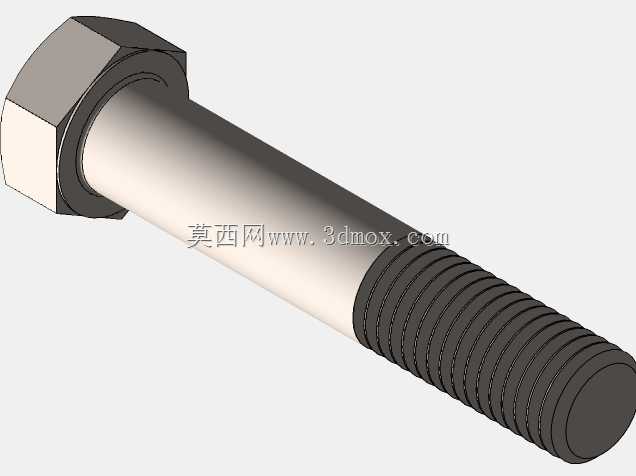

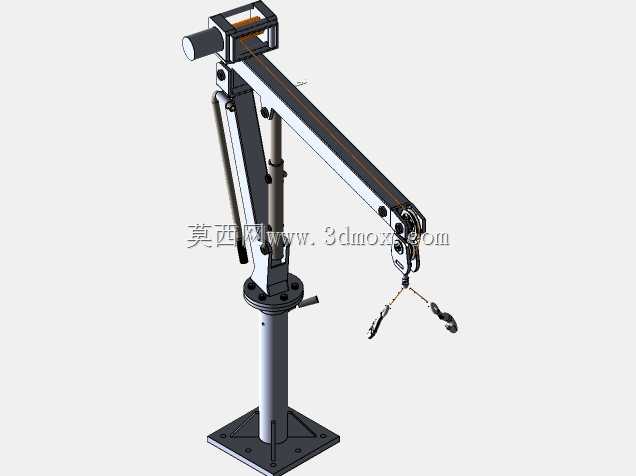

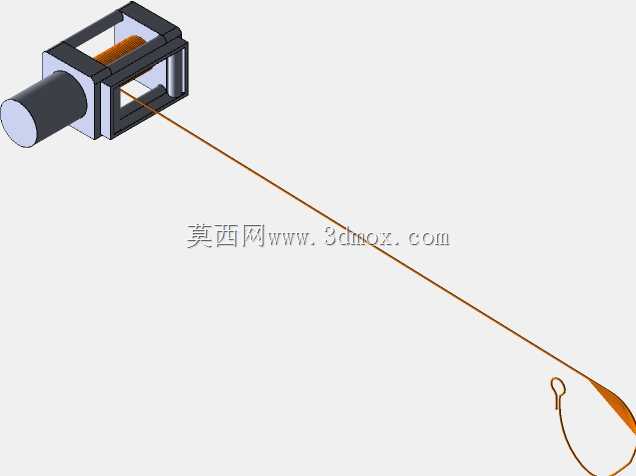

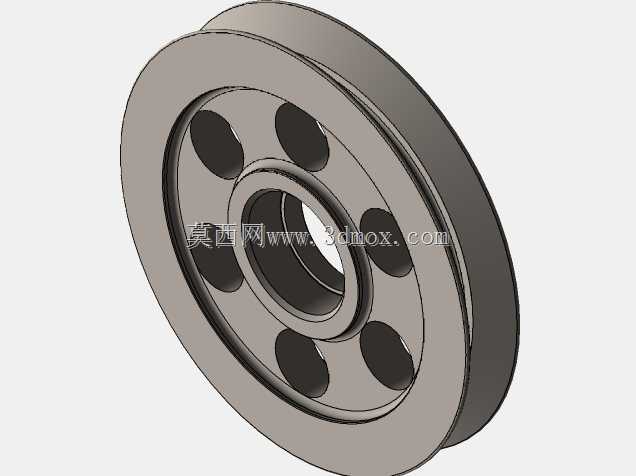

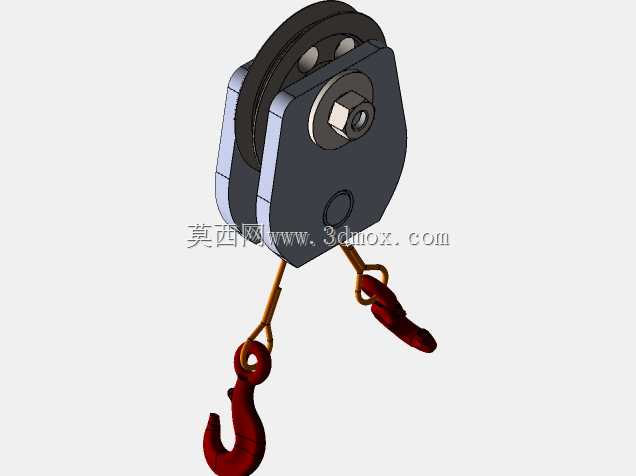

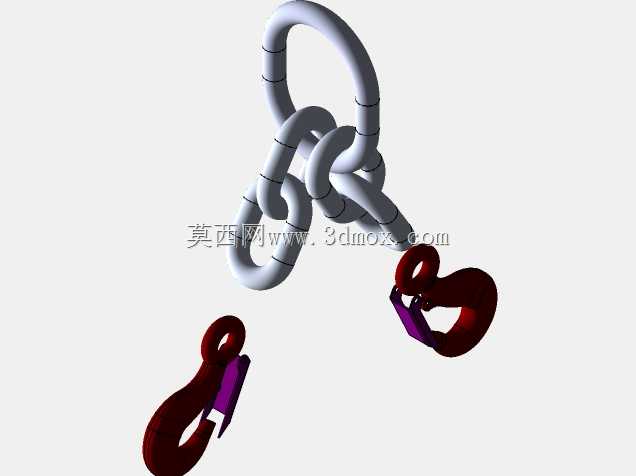

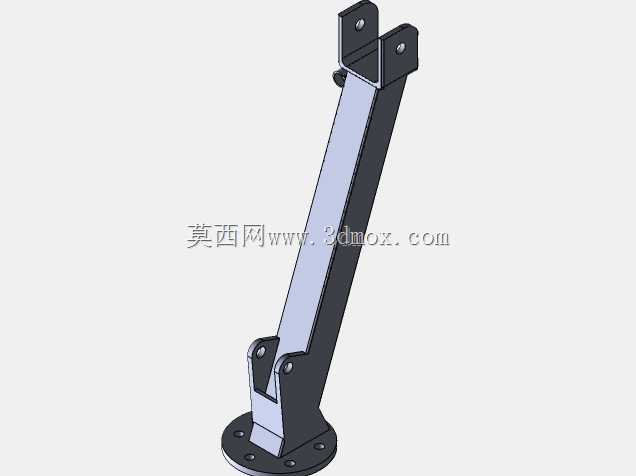

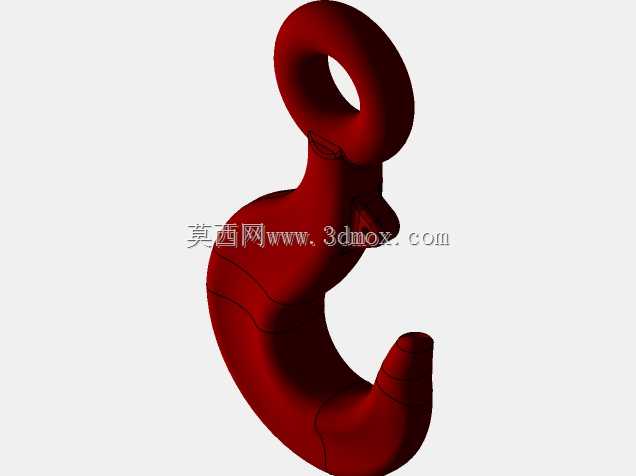

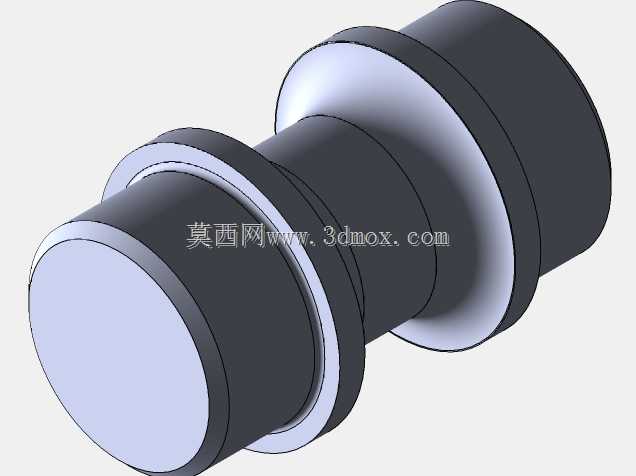

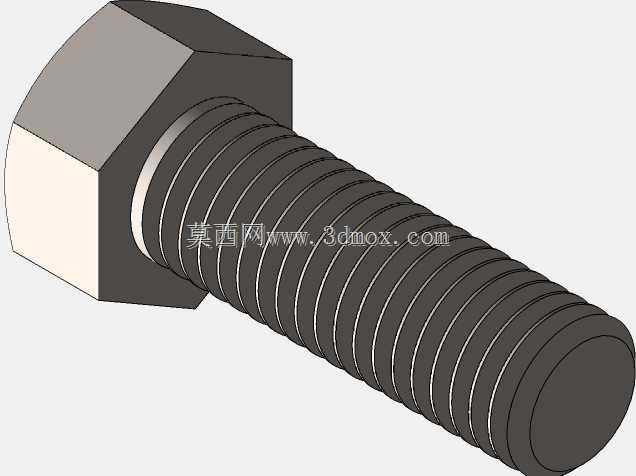

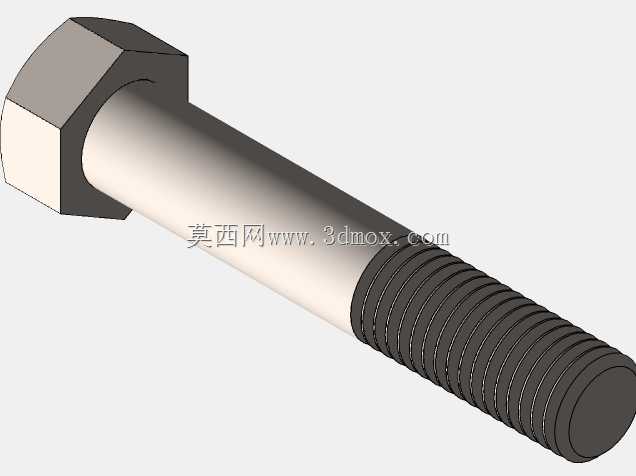

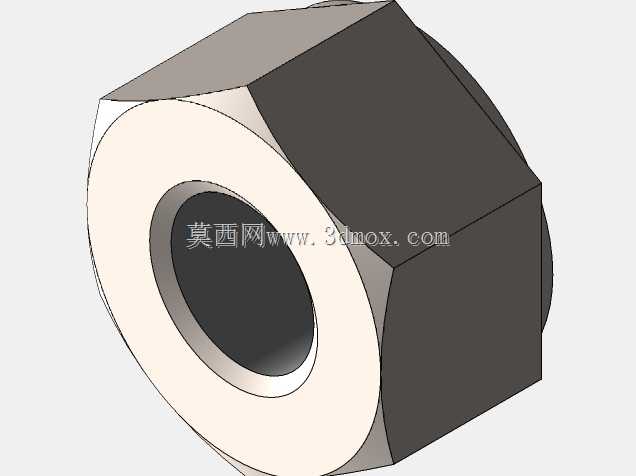

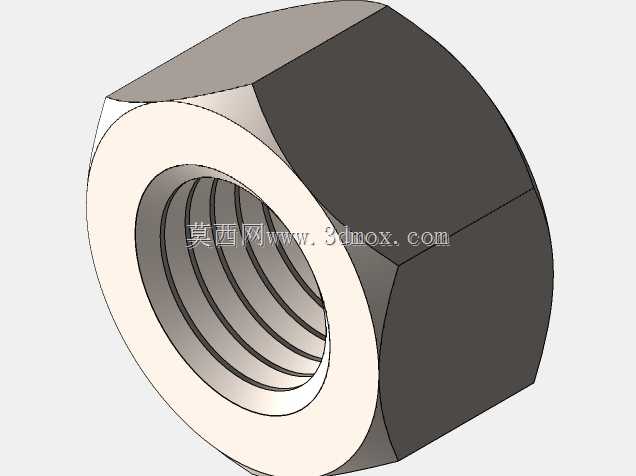

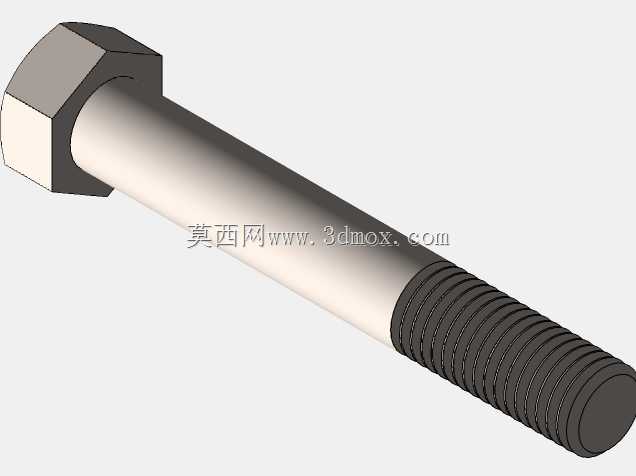

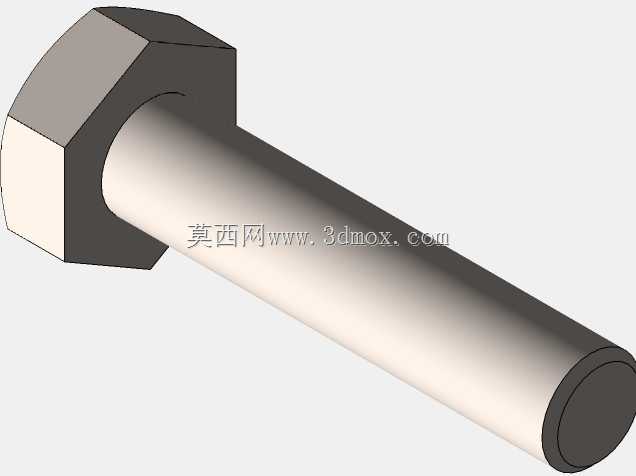

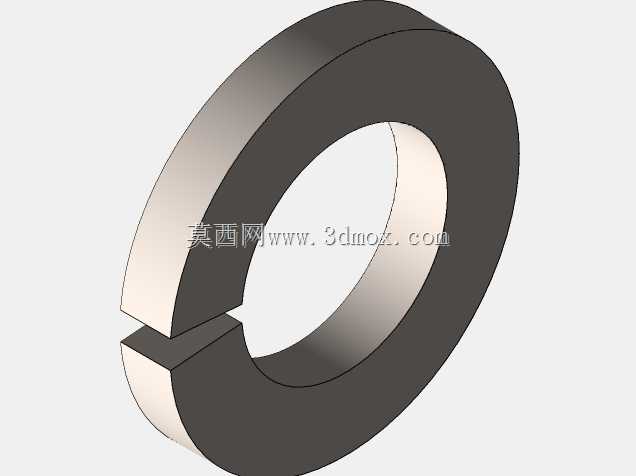

该模型呈现的是一种可安装于轻型货运车辆货厢边梁或底盘预留位置的折叠式悬臂起重装置,常见于物流配送、市政维修、小型设备转运及野外作业现场。设备的核心价值在于弥补普通货车自身无装卸能力的短板,使单车能够独立完成中小型货物的吊装与就位,减少对叉车或大型吊车的依赖。从结构组成看,底部为方形法兰支座,通过多颗螺栓与车辆安装面连接,支座上方设置回转支承或回转立柱,使上部臂架能够在水平方向旋转,从而覆盖车辆侧方及后方一定范围内的作业区域。主臂采用箱型或型钢焊接截面,在保证抗弯刚度的同时控制自重;臂架与立柱之间通过铰点连接,并配置液压油缸或电动推杆作为变幅执行元件,用于调整臂架仰角,改变吊钩的作业半径与起升高度。臂端设有滑轮组和吊钩组件,钢丝绳沿臂架上表面走向卷扬机构,卷扬部分可布置在立柱后侧或臂根附近,以优化整机重心。设计这类车载吊时,首先要明确安装边界。底座法兰尺寸、螺栓孔分布以及与车架纵梁的连接方式必须与目标车型匹配,避免安装后与货厢栏板、尾灯、备胎或油箱发生干涉。臂架折叠状态下的外廓高度应满足车辆通行要求,水平方向伸出长度也要考虑行驶状态下的通过性与法规限制。作业状态下,则需关注额定起重量随幅度变化的特性:幅度越大,允许起吊质量越小,因此在臂架不同位置应设置清晰的载荷标识,并通过力矩限制或机械结构防止过载。回转范围通常需要机械限位,避免臂架转到驾驶室上方或车辆外侧危险区域。该模型在细节上保留了油缸铰点、销轴、加强筋板和底座加劲肋,这些部位正是结构受力传递的关键路径。立柱根部承受弯矩、扭矩和轴向压力组合作用,法兰与底板之间的焊缝需要连续焊并进行适当坡口处理;臂架铰点区域则应局部加厚或增设贴板,以缓解应力集中。液压系统方面,油缸的选型需匹配臂架自重与额定载荷产生的变幅阻力,平衡阀或液压锁能够在管路失效时锁定臂架位置,防止坠落。卷扬机构应配置制动器和限位开关,确保吊钩上升到极限位置时自动停止。实际使用中,这类吊机特别适合装卸桶装物料、机电设备、建材构件和维修备件。作业前需将车辆停放在坚实平整地面,必要时伸出支腿或垫木以分散载荷;起吊过程中应缓慢操作回转与变幅,避免急停急动产生冲击载荷。对于结构设计人员而言,该三维模型可用于校核运动包络、检查装配间隙、分析铰点受力,并进一步生成工程图用于焊接件加工和外购件选型。整体结构紧凑、动作直接,兼顾车载安装空间与小吨位吊装需求,是轻型货运车辆实现自装卸功能的典型机械方案。
