三爪自定心精密夹紧工装夹具结构

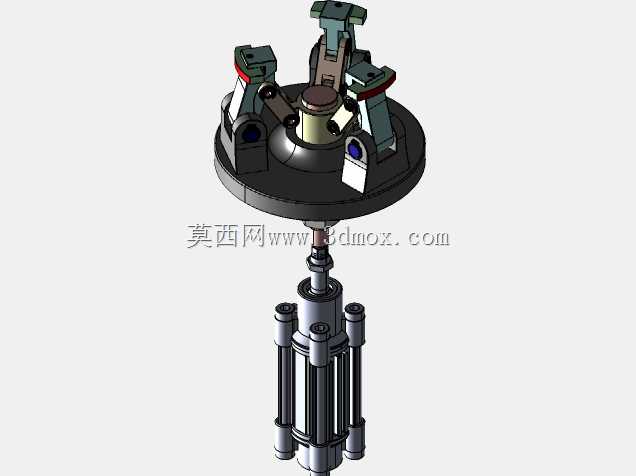

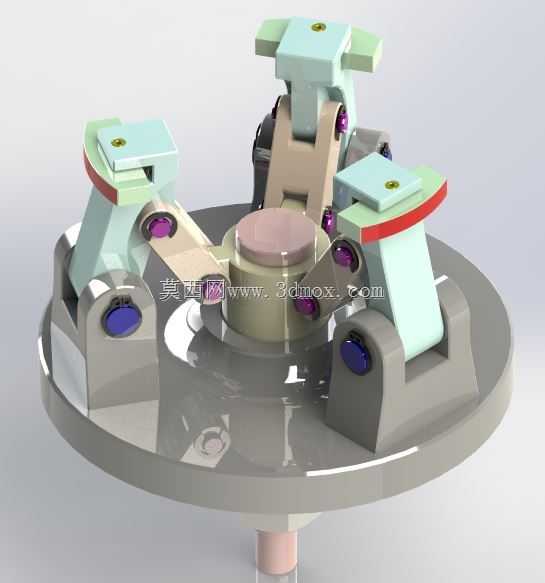

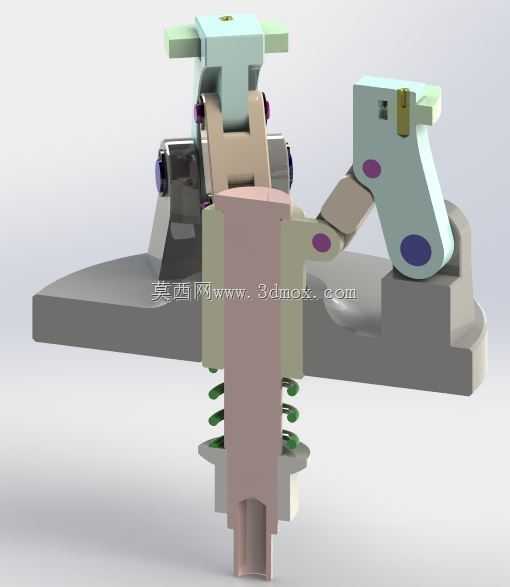

这款定心夹紧机构是机械加工、精密装配环节中常用的工装核心部件，主要应用于回转类零件的装夹定位场景，覆盖车削加工、磨削加工、自动化装配线上下料、检测工位工件固定等多个工业场景，能够适配圆柱形、圆环形乃至带台阶的异形回转工件的装夹需求，解决传统装夹方式找正耗时、夹紧力不均导致的工件变形、定位偏移等实际生产痛点。从功能特性来看，该机构采用三爪同步联动的结构设计，三个夹爪沿圆周方向均匀分布，驱动时可实现同步径向进给，能够自动完成工件的中心找正，无需操作人员反复打表调整，大幅缩短装夹辅助时间，同时三个夹爪的夹紧力保持一致，可有效避免薄壁类回转工件装夹时出现的偏载变形问题，保证加工或装配过程中工件的位置精度。在设计思路上，该机构将夹爪的滑动导向座集成在圆形底座上，每个夹爪单元搭配独立的铰接传动结构，中心位置设置驱动承接台，可适配顶部手动驱动、底部气缸或油缸驱动等多种动力输入形式，夹爪的夹持面可根据工件外形更换适配的镶块，既可以夹持工件外圆实现外夹定位，也可撑住工件内孔实现内撑定心，适配不同装夹需求。从安装边界来看，该机构整体为圆盘式布局，底座为平整圆形安装面，可直接通过螺栓固定在机床工作台、装配线载具或者检测平台上，中心驱动轴从底座中心向下延伸，可与标准回转油缸、气缸的输出轴直接连接，整体径向尺寸紧凑，不会占用过多工位空间，夹爪的开合行程覆盖常规中小型回转零件的装夹范围，夹持面的高度可根据工件的轴向定位需求调整垫片厚度，保证工件装夹后轴向位置稳定。在实际使用中，这类定心夹具能够稳定保证工件的回转中心与设备主轴中心重合，在批量加工场景下可大幅提升装夹一致性，降低单件装夹的辅助时间，同时铰接式的传动结构具备自锁特性，在动力断开的情况下也能保持夹紧力，避免加工过程中工件松动飞出，提升生产操作的安全性，夹爪与导向座之间采用耐磨滑动配合，长期使用磨损后可单独更换夹爪镶块，降低工装的维护成本。
