斜切锯加工工装及配套夹具结构

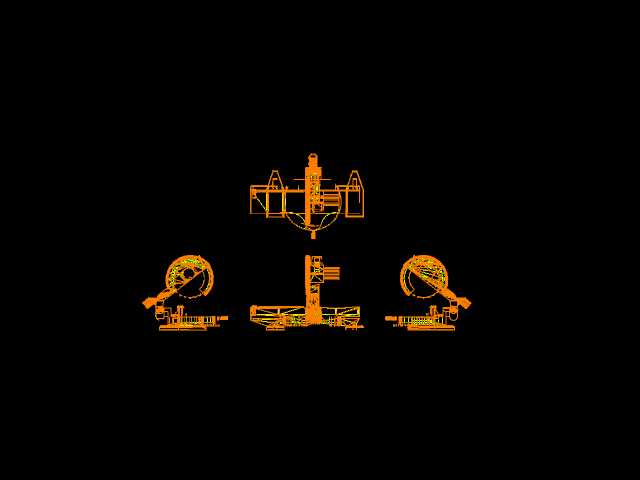

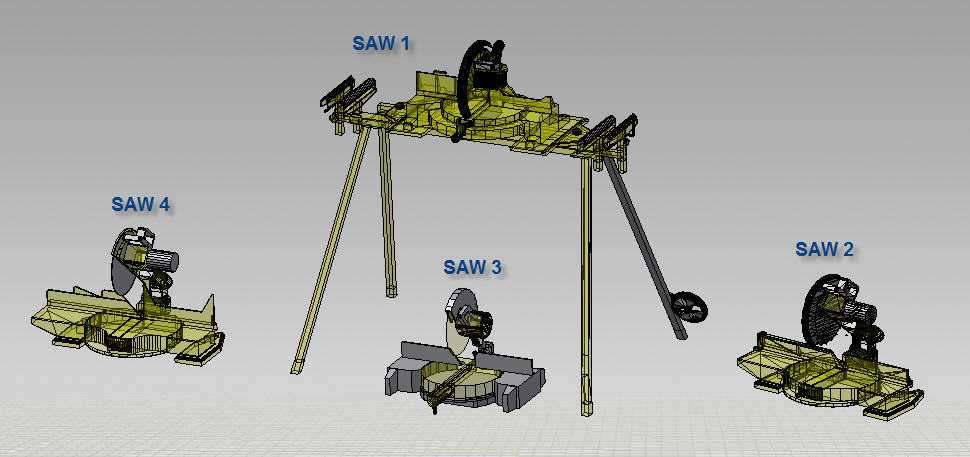

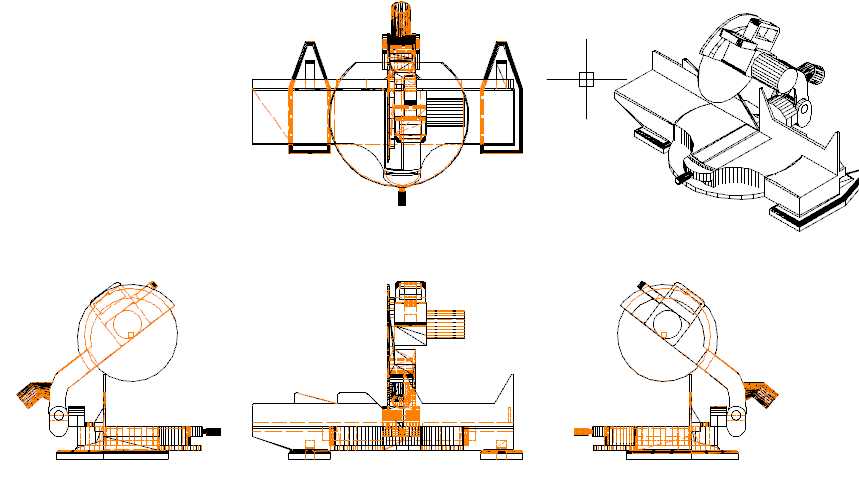

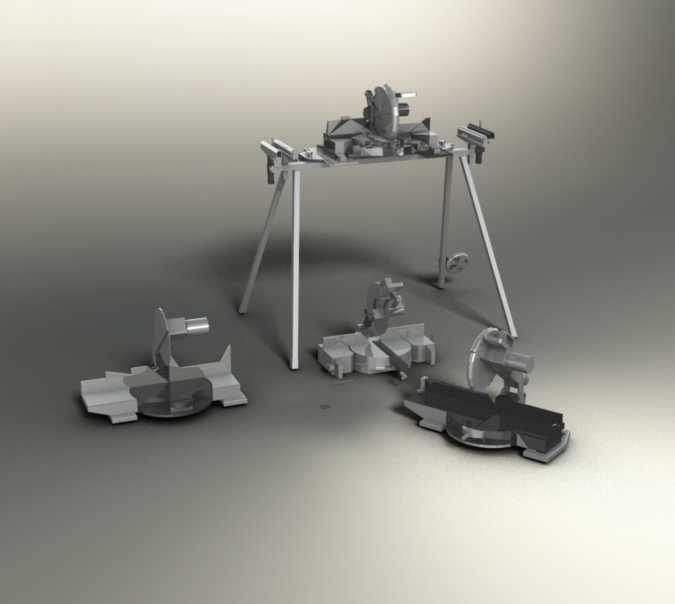

这套斜切锯相关的结构设计，核心围绕型材定角度锯切工序的实际作业需求展开，日常在门窗型材加工、小型钢结构件预制、装饰金属条裁切场景中使用频率极高，能覆盖0到45度范围内的常用斜角裁切需求，解决普通手持锯切角度偏差大、切面垂直度不足的痛点。整套结构采用三脚支撑的主机架设计，支腿采用标准型材拼接，安装时无需复杂的地基浇筑，只要放置在平整的硬化车间地面，调整支脚高度保证工作台面水平度公差在0.2mm每米范围内即可投入使用，工作台面的有效作业宽度预留了足够的进料空间，常规150mm宽度以内的矩形型材、直径120mm以内的圆棒料都可以顺利通过裁切工位，不会出现进料卡滞的问题。配套的多组定位夹具是这套结构的设计重点，不同夹具对应不同截面的型材装夹需求：针对薄壁矩形管设计的快速压块，能在3秒内完成单根型材的压紧动作，压块接触面包覆软性防滑层，避免装夹时在型材表面留下压痕；针对圆棒料设计的V型定位座，自带角度刻度标识，调整裁切角度时可以直接通过刻度盘快速对位，不需要额外用角度尺反复校准，角度定位的重复精度能控制在0.1度以内，完全满足常规构件的拼接公差要求。设计时特意将锯切主机的安装座做了模块化处理，主机与支架之间通过快拆结构连接，日常维护更换锯片、清理锯屑时可以快速将主机翻转到检修位置，不需要拆解整个工作台结构；工作台面预留了均匀分布的排屑缺口，锯切产生的金属碎屑可以直接通过缺口落到下方的集屑槽中，不会在台面积聚影响型材定位精度。整套结构的安装边界控制得十分紧凑，整体占地长度不超过2.2米，宽度不超过1.4米，即使是小型加工门店的狭小作业空间也能顺利摆放，进料侧和出料侧都预留了足够的型材延伸空间，裁切1.5米长度的定尺型材时不需要额外搭建辅助支撑架，靠夹具的定位面就能保证型材的直线度。在功能设计上，还考虑到了多工位切换的需求，配套的几组可移动夹具可以根据型材长度灵活调整固定位置，遇到超长型材裁切时，可以将夹具沿工作台的T型槽滑动到对应位置锁紧，不需要额外改装工作台结构；锯切角度的锁定结构采用偏心压把设计，调整好角度后扳下压把即可完全锁死转盘，锯切过程中不会出现角度偏移导致的切面报废问题。
