四轴联动数控加工设备结构设计

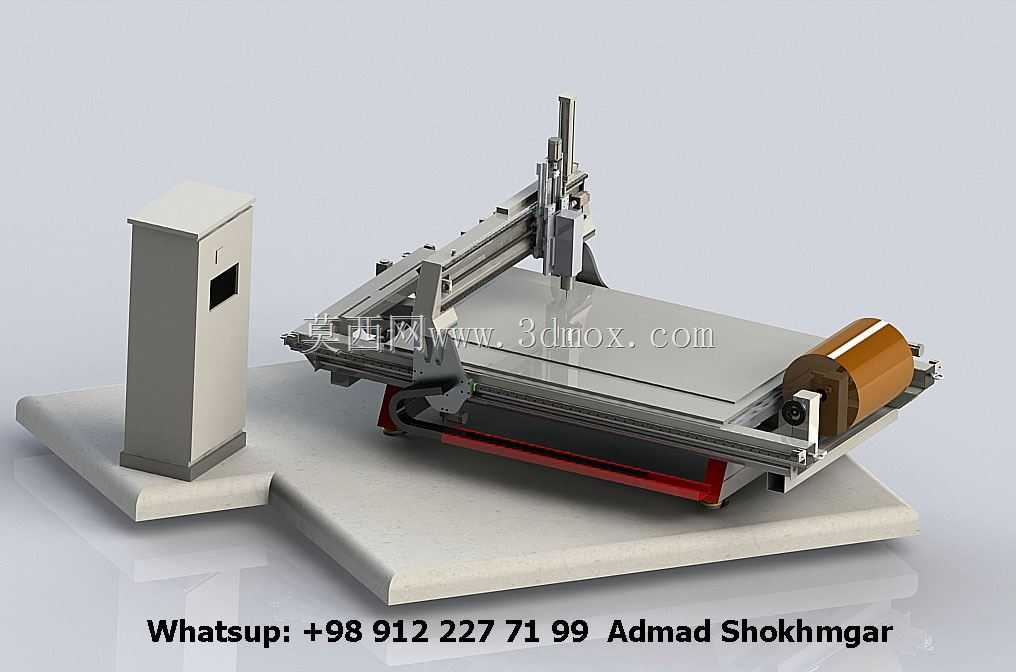

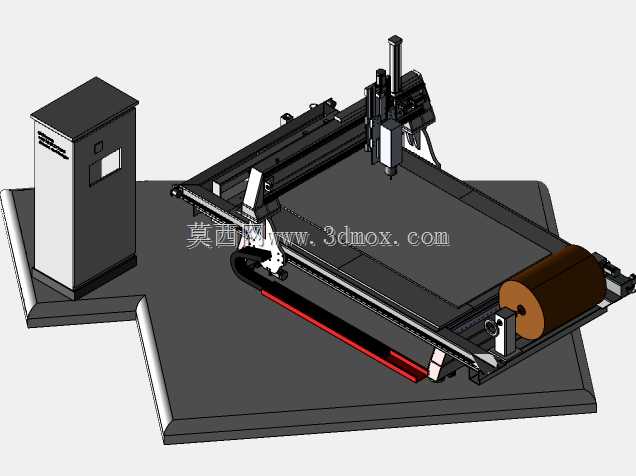

这款四轴联动数控加工设备，主要面向非金属板材、复合卷材的精密加工场景，可广泛应用于广告标识制作、家具板材雕花、工艺礼品切割、包装材料模切等多个生产领域，能够适配亚克力、密度板、PVC、软质卷材等多种不同材质的加工需求，填补了普通三轴设备无法完成曲面、斜向连续加工的功能空白。设备整体采用分体式布局设计，左侧独立设置电气控制柜体，将强电驱动模块、运动控制单元与加工主机做物理隔离，既能够避免加工过程中产生的粉尘、切削碎屑侵入电气元件造成故障，也方便操作人员在加工过程中随时调整参数、查看设备运行状态，控制柜体底部做加宽承托底座设计，可直接放置在平整水泥地面上，无需额外做预埋固定，降低车间安装的基础施工成本。加工主机部分采用龙门式移动结构，X轴方向采用双直线导轨搭配同步带传动的设计，保证长行程移动过程中的运行平稳性，Y轴横梁搭载高精度滑座组件，Z轴主轴滑台可实现垂直方向的进给运动，额外增设的第四旋转轴位于工作台末端，可适配卷状物料的连续送料加工，也可配合工装夹具完成柱状工件的周向曲面加工，实现多工序一次装夹即可完成全部加工内容，有效减少重复装夹带来的定位误差。工作台采用高平整度硬质台面设计，表面预留T型槽安装位，可根据加工需求搭配不同的夹具、吸附垫板，既可以满足整张标准尺寸板材的平铺装夹，也能够适配小尺寸工件的快速定位。设备整体外形尺寸适配常规中小型加工车间的场地布局，主机与控制柜之间预留足够的操作维护空间，设备周边预留1.2米以上的操作通道即可满足日常上下料、设备维护的空间需求，无需占用过大的车间面积。在结构设计过程中，重点对龙门横梁的刚性做了加强处理，采用加厚铝型材搭配加强筋的结构形式，避免高速移动加工过程中产生的结构震颤影响加工精度，传动部位全部做密封防护设计，减少粉尘进入导轨、传动组件造成的部件磨损，延长设备的日常维护周期。设备的走线全部采用拖链内置排布，避免线缆外露造成的剐蹭、拉扯损坏，各运动轴端均设置限位保护装置，防止超程运行造成的设备碰撞损坏。这款设备既可以完成平面的雕刻、切割、打孔加工，也能够借助第四轴完成连续曲面、斜向沟槽、周向雕花等复杂加工内容，适配多品类小批量的柔性加工生产需求，能够帮助加工企业减少设备投入成本，提升多类型加工任务的承接能力。
