手动金属薄板折弯加工设备结构

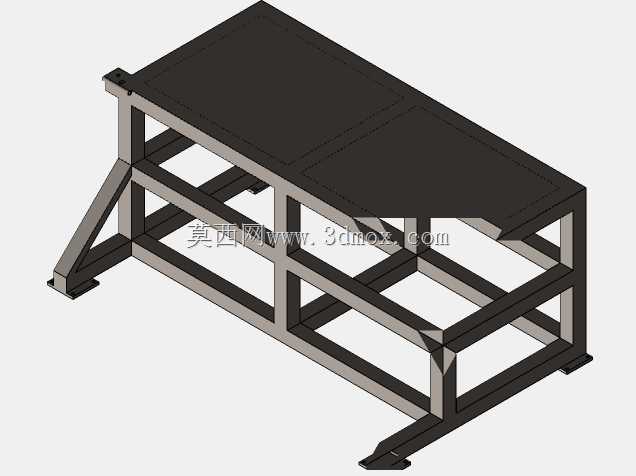

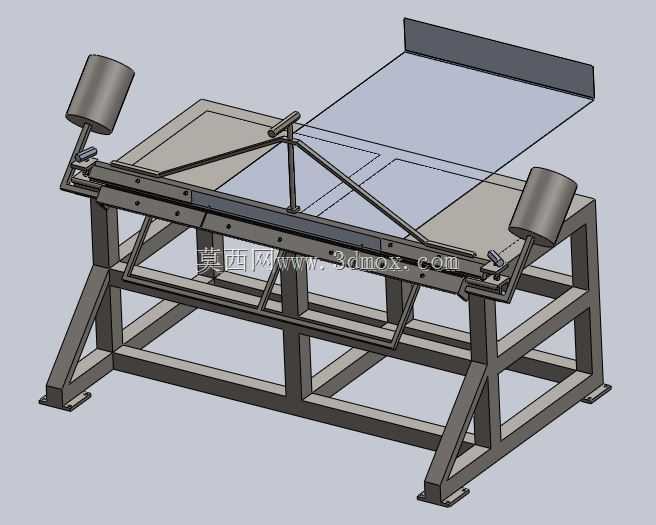

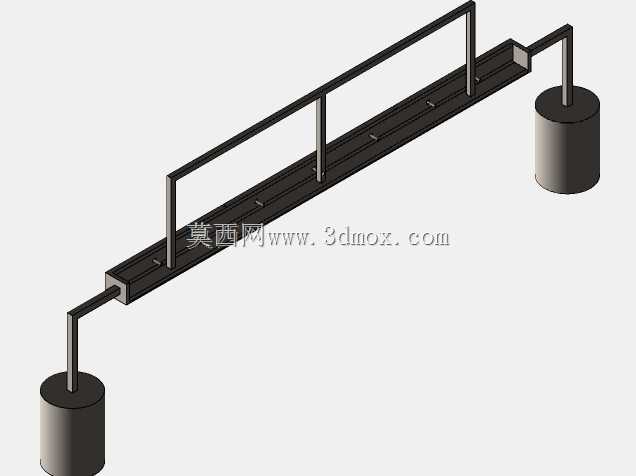

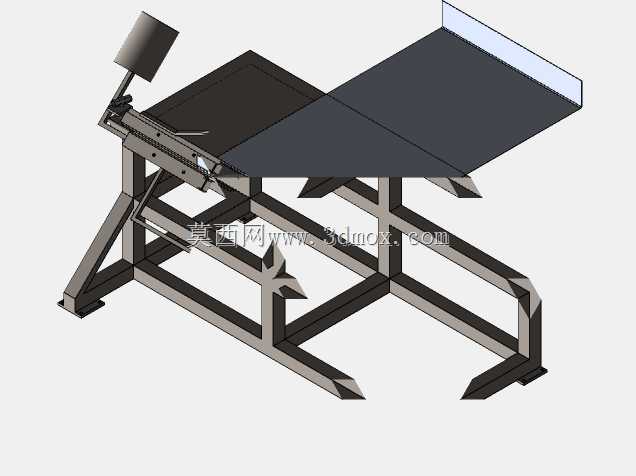

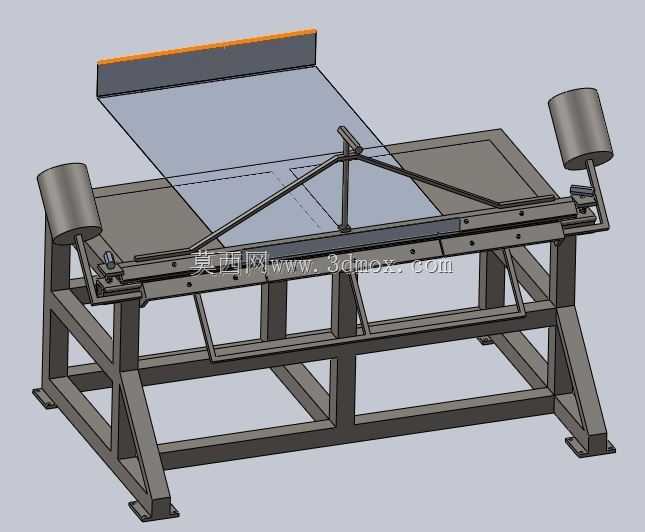

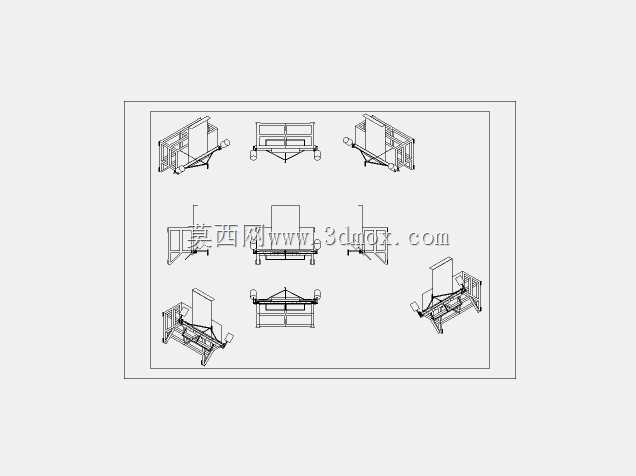

这款手动钣金折弯设备主要面向小型金属加工车间、五金制品作坊、钣金维修站点等场景使用，可完成普通冷轧薄板、镀锌钢板、薄铝板等常见金属板材的直线折弯作业，适配配电箱壳体制作、通风管道折边、小型五金件成型、广告金属字加工等多类日常加工需求，无需外接动力源即可完成操作，对场地供电条件无特殊要求，适合小批量多批次的柔性加工场景，也可作为大型自动折弯生产线的补位设备，处理零散的小件折弯、返修调整等工序。设备整体采用框架式承力结构，底部为方管焊接成型的一体式机架，四条支腿带有可调式安装脚座，可在不平整的车间地面上调整水平度，保证折弯作业时的台面稳定性，机架整体预留的安装边界可适配常规车间工位摆放，无需额外做大型地基固定，落地后调平即可投入使用。工作台面采用整面磨削的平整钢板作为承托基础，台面两侧设置有可调式定位挡块，可根据折弯尺寸需求快速调整定位位置，保证批量折弯时的尺寸一致性，折弯压合机构采用双侧配重平衡结构，两端的配重块可平衡压梁的自重，操作人员仅需施加较小的下压力即可完成折弯动作，大幅降低长时间作业的劳动强度，压梁与台面的配合间隙可通过侧边的调节螺栓进行微调，适配不同厚度板材的折弯需求，避免间隙过大导致折弯角度不准、间隙过小刮伤板材表面的问题。设备后侧设置有可翻起的板材承托挡板，折弯作业时可托住伸出工作台的板材部分，避免长板材因自重下垂影响折弯精度，挡板角度可随折弯动作同步转动，不会干涉板材的折弯变形过程。整体设计充分考虑手动作业的操作便利性，所有操作手柄均设置在操作人员站立即可轻松触及的位置，压合锁紧机构采用快速扳把式结构，无需额外工具即可完成压料锁紧与松脱，作业流程顺畅无冗余动作。设备的各转动铰接部位均采用耐磨衬套结构，长期使用磨损后可快速更换衬套，无需整体更换结构件，降低后期维护成本，机架整体做了防锈喷塑处理，可适应车间内多油污、多粉尘的作业环境，长期使用不易出现锈蚀掉漆的问题。
