水平式快速压紧拨动夹工装结构

这款手动拨动式压紧夹是工业生产场景中应用极为广泛的快速夹紧工装，常见于五金加工、木质工件加工、电子元器件装配、小型零部件焊接定位、工装检具固定等多个作业场景，能够在短时间内完成工件的压紧与释放动作，大幅降低装夹辅助时长，提升批量作业的生产效率。在实际生产使用中，这类拨动夹主要用于需要频繁拆装工件的工位，比如木工拼合作业时固定木料拼接位置，避免涂胶固化过程中木料移位；五金件钻孔、攻丝作业时压紧工件，防止加工过程中工件受切削力偏移造成加工误差；小型装配工位上固定待组装的零部件，让操作人员可以解放双手完成装配、检测、涂胶等操作，无需额外扶持工件。

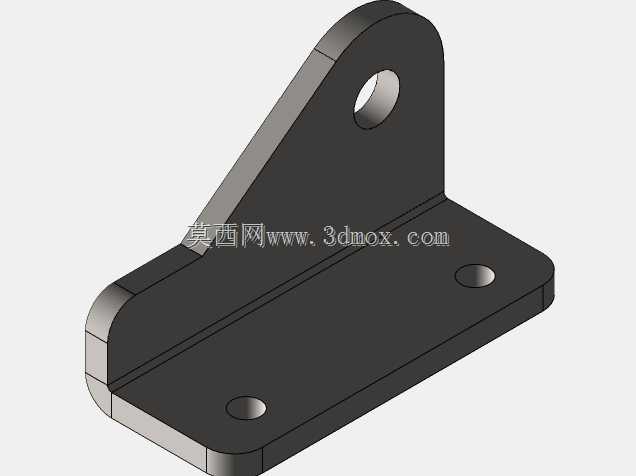

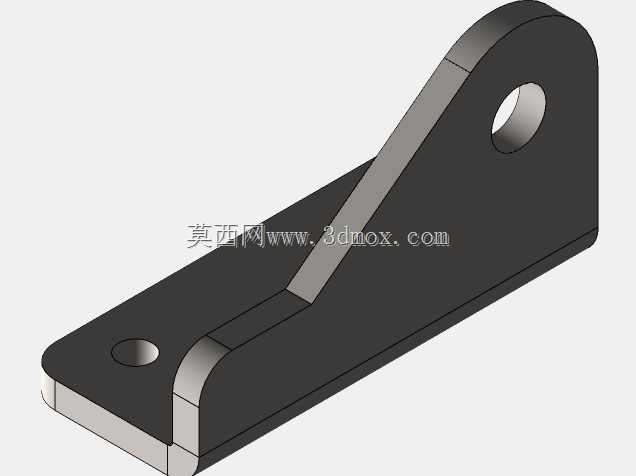

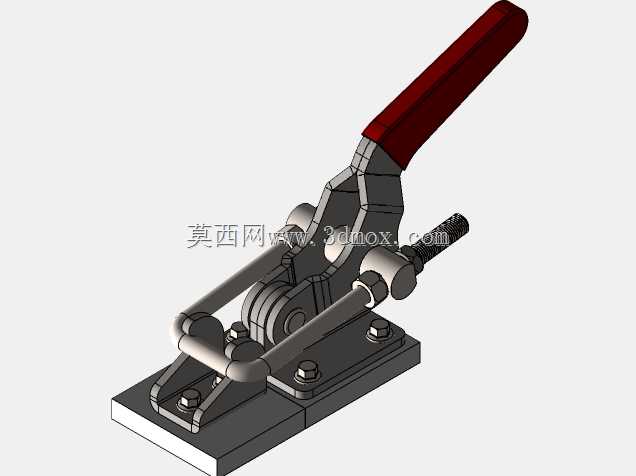

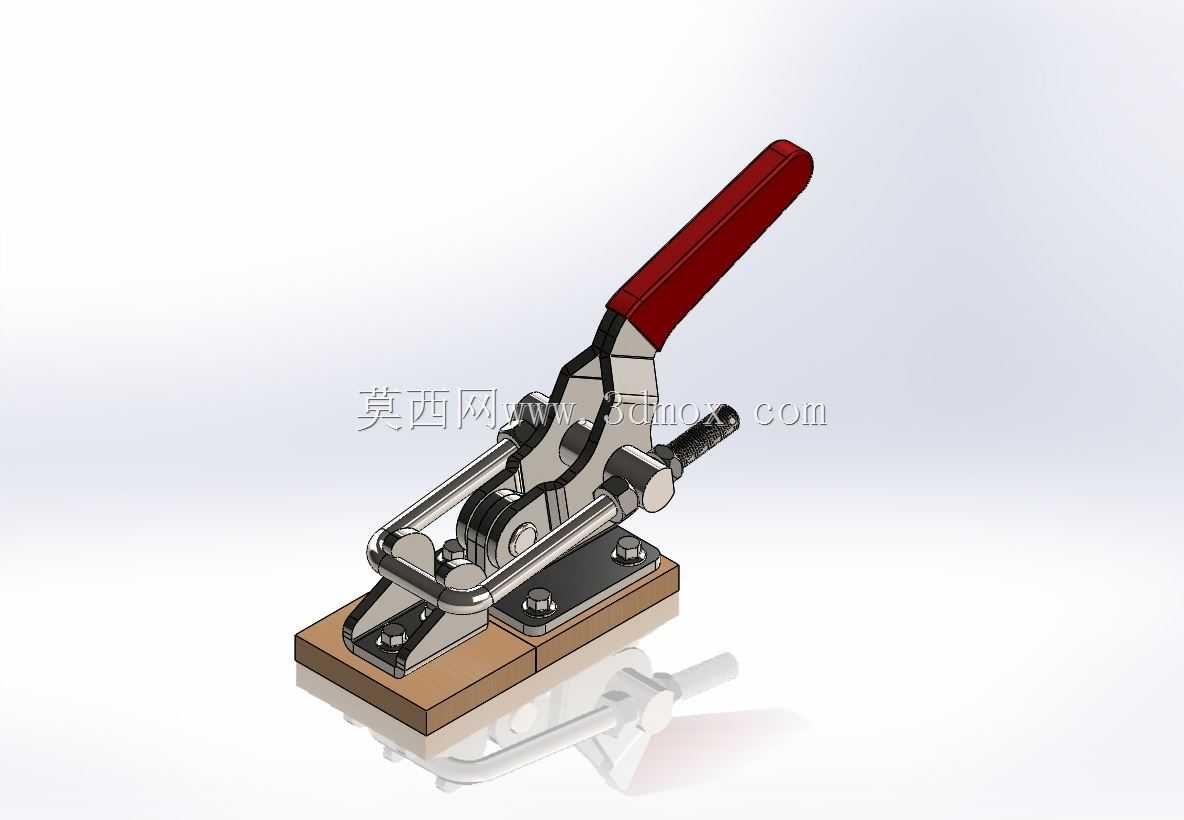

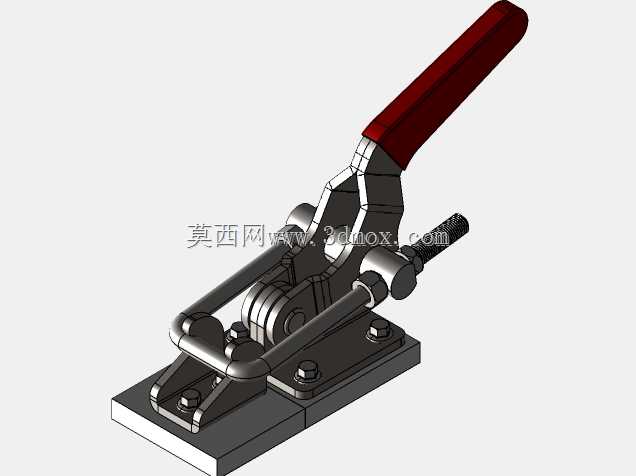

从功能特性来看，这款拨动夹采用肘节连杆的死点锁止结构设计，当操作人员向下扳动红色手柄到锁止位置时，连杆机构会越过力学死点，此时夹头会对下方工件施加稳定持续的压紧力，哪怕作业过程中受到一定的振动、外力冲击，夹钳也不会意外松脱，只有主动向上扳动手柄解除死点锁止状态，才能松开工件，夹紧可靠性极强。夹头位置配备了可调节的压紧螺杆，能够根据待压紧工件的实际厚度灵活调整螺杆伸出长度，适配不同高度尺寸的工件装夹需求，螺杆端部的压头做了防滑处理，接触工件时不会打滑，也能避免硬质金属直接刮花工件表面。底座采用平板式安装结构，预留了多个螺栓固定孔，可以直接通过螺栓将夹钳固定在工装台、操作台面或者定制工装板上，安装稳固不会在夹紧作业时出现移位。

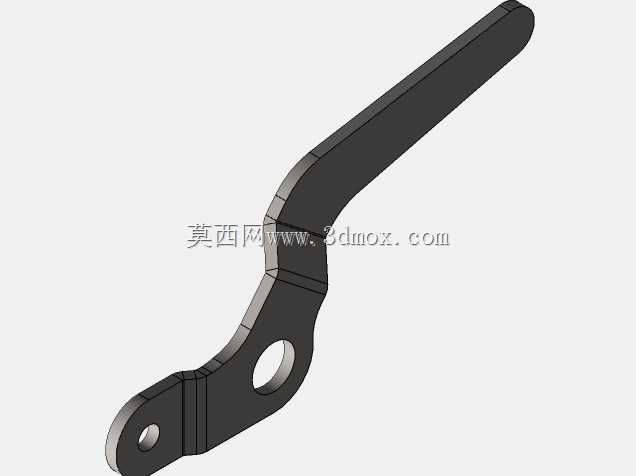

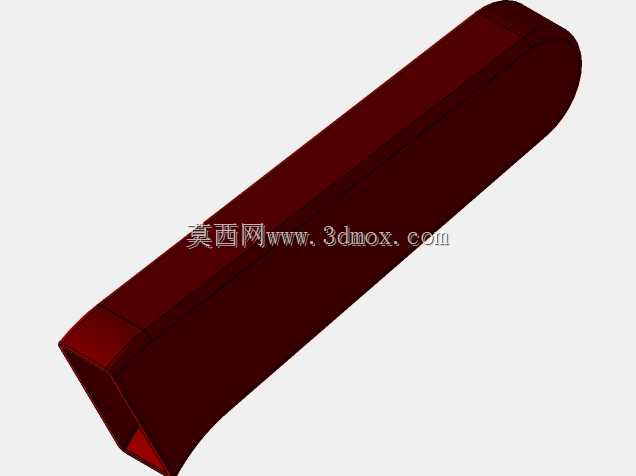

设计过程中，这款拨动夹充分考虑了手动操作的人机工程学需求，加长的红色防滑手柄贴合人手握持的弧度，扳动操作时手感顺畅，只需要施加很小的握力就可以完成锁止动作，长时间重复操作也不容易产生手部疲劳。整体结构采用金属材质打造，连杆、转轴、底座等受力部件均做了强化处理，能够承受数千次的反复扳动使用而不出现结构变形、锁止失效的问题，表面做了防锈镀层处理，在车间多尘、少量油污的环境下也能长期保持顺畅的动作状态，不会轻易出现锈蚀卡滞的问题。

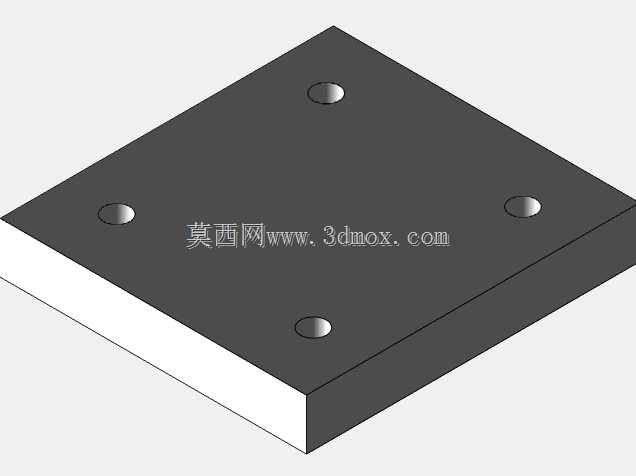

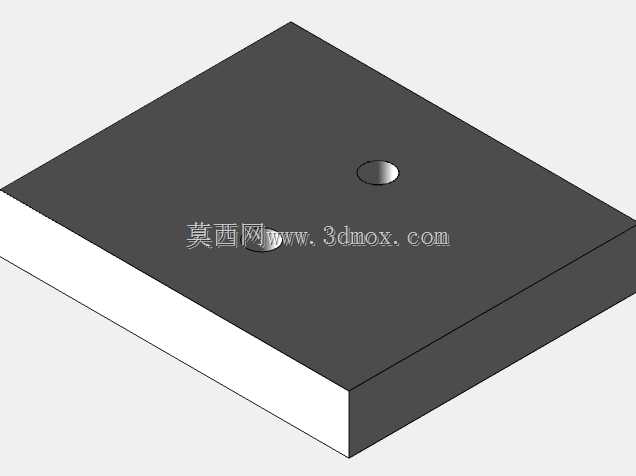

从安装边界来看，这款拨动夹的底座为矩形平板结构，安装时只需要在对应安装台面上按照底座孔位钻出对应的固定孔，即可完成安装，整体安装占用的台面空间较小，不会过多占用工位的操作区域；锁止状态下夹头的下压行程在合理范围内，既能够保证足够的压紧行程来适配不同厚度的工件，也不会因为行程过大造成操作冗余。手柄扳动的活动范围内没有多余的结构干涉，操作人员在工位上可以轻松完成扳动操作，不会被周边的工装、工件阻挡操作路径，适配各类紧凑空间的工位安装使用。
