弹簧助力式小盒翻盖支撑铰链结构

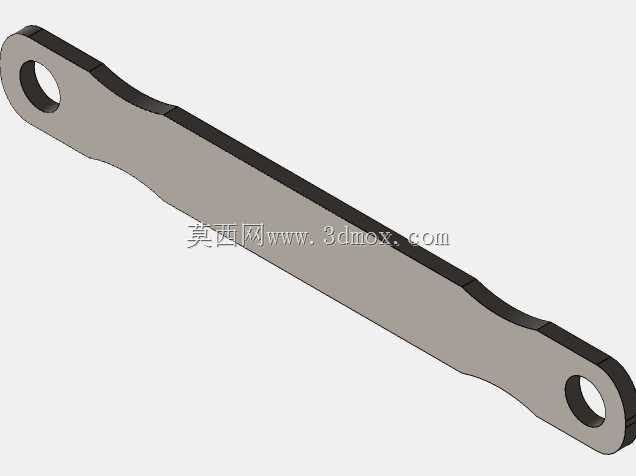

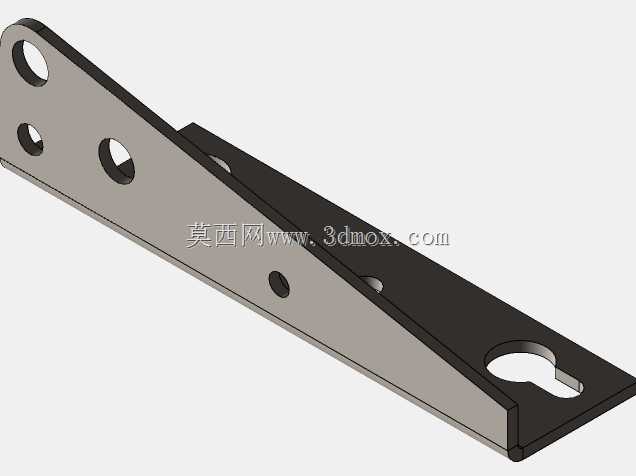

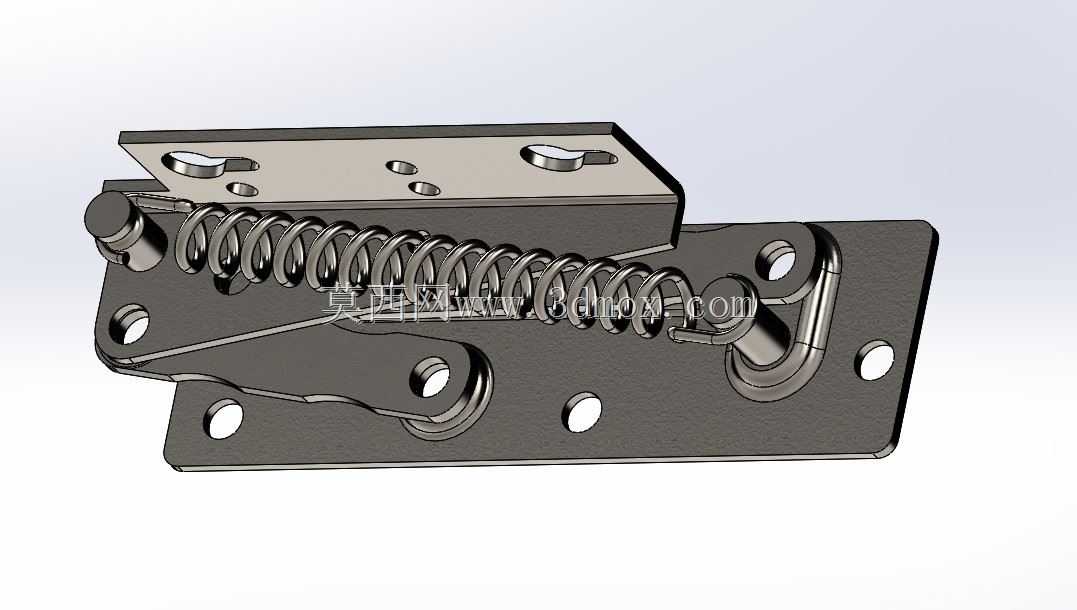

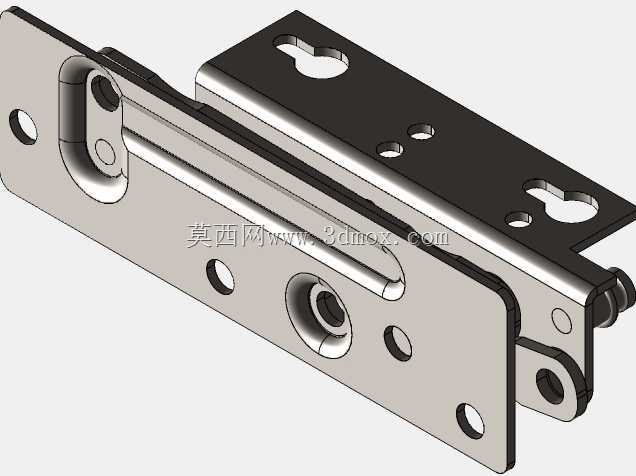

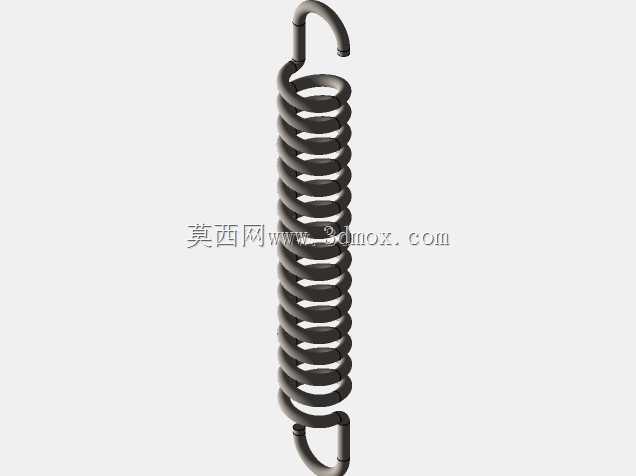

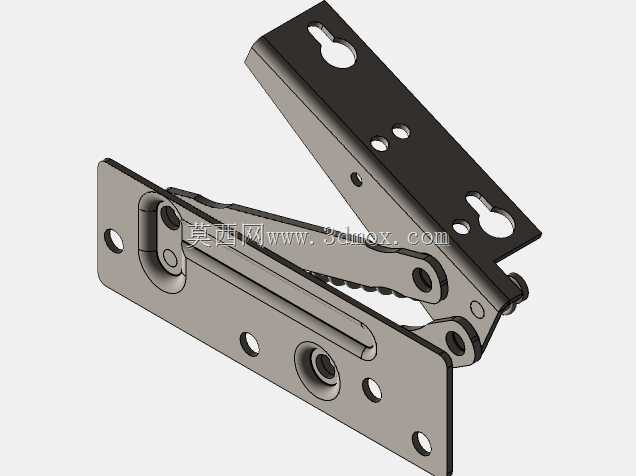

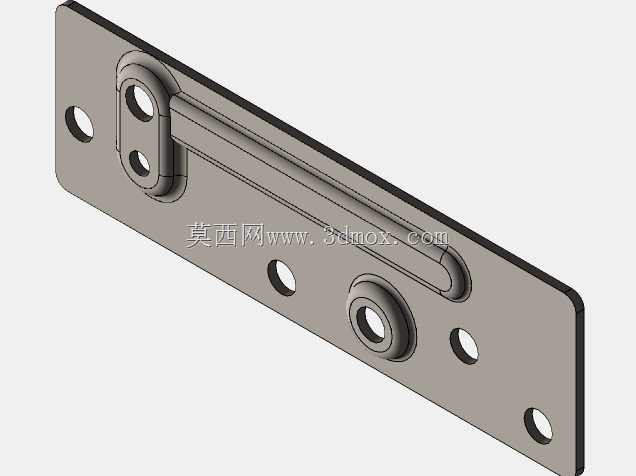

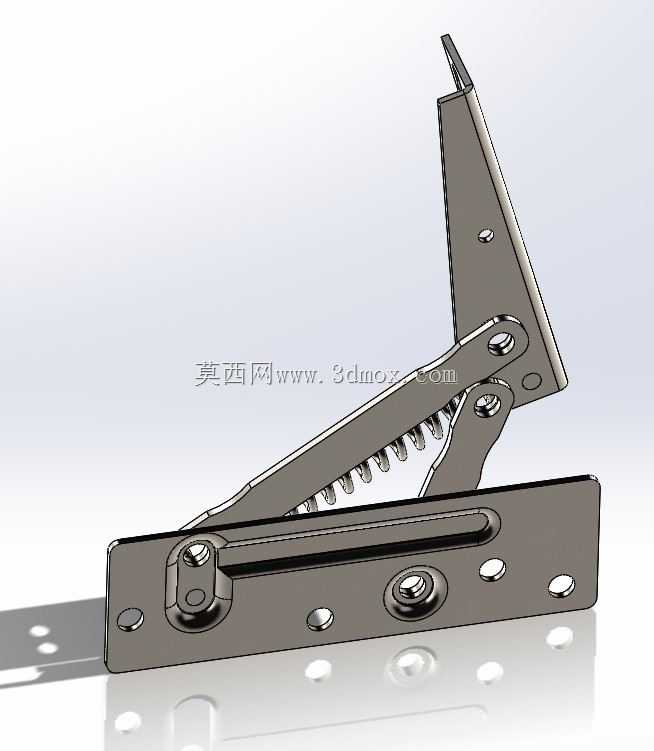

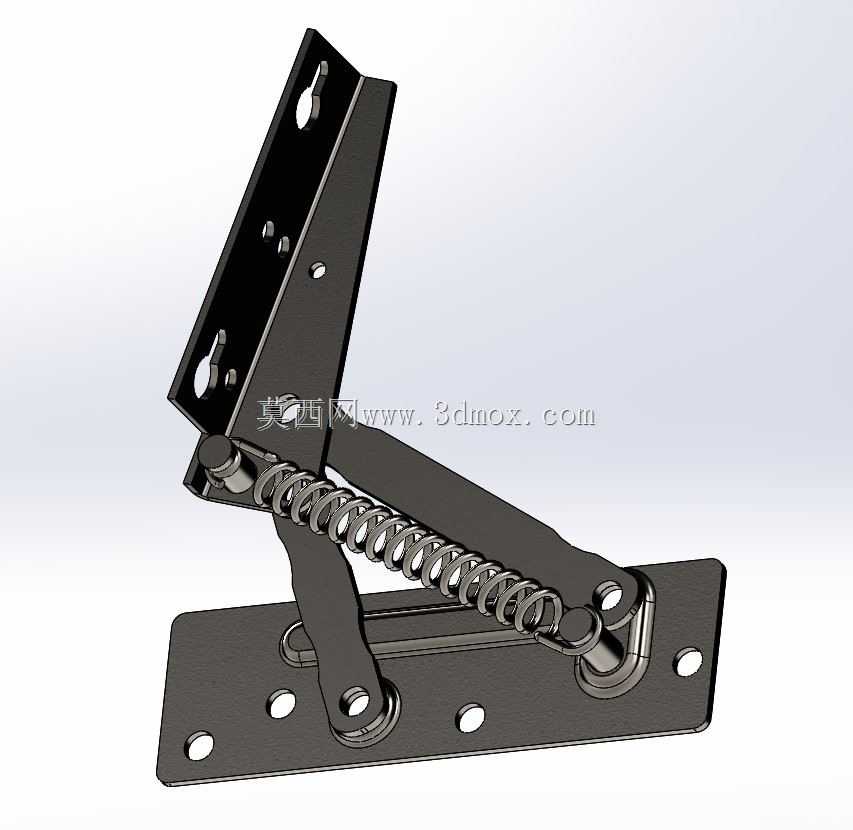

这款弹簧助力式支撑铰链，主要面向小型储物盒、抽屉翻盖类场景设计，是配套冲压金属薄板类盒体的专用启闭支撑构件，日常在民用家具储物格、小型设备检修翻盖、嵌入式收纳盒等场景中广泛应用，能够替代传统无助力合页，解决小尺寸翻盖开启后无法自主定位、闭合时易磕碰产生异响的痛点。从实际使用功能来看，该铰链采用多连杆叠片配合圆柱螺旋拉伸弹簧的结构组合，当翻盖开启至设定角度时，弹簧的拉伸蓄能会与翻盖的重力矩形成动态平衡，让翻盖可以稳定停留在开启区间内的任意角度，无需额外设置撑杆或者卡位结构；闭合过程中弹簧的阻尼作用会抵消翻盖的下落冲量，让盒盖缓慢贴合闭合，避免金属盒体碰撞产生噪音或者夹伤使用者手部。在设计思路层面，这款铰链充分考虑了小尺寸安装空间的适配需求，整体采用扁平化叠片结构，所有连杆与弹簧组件均布置在两个安装板之间的夹层空间内，安装后不会在盒体外侧突出多余结构，不会影响收纳盒的外观整体性。底座安装板与翻盖安装板均采用冲压成型的冷轧钢板制作，板件上预留的多个圆形安装孔位，既可以适配抽芯铆钉的快速铆接固定，也可以配合自攻螺丝完成木质、塑料基材盒体的安装，孔位间距经过统一规划，能够兼容市面上主流的小型翻盖盒体的安装孔距标准，不需要用户额外对盒体进行打孔改造。从安装边界来看，该铰链的底座安装板为平直矩形结构，安装时仅需要在盒体内腔侧壁预留出对应长宽的平整安装面即可，翻盖侧的安装板带有适配翻盖翻转轴心的弯折角度，当翻盖绕铰接点转动时，多连杆机构会同步带动弹簧伸缩，整个运动过程中所有构件的运动轨迹都处于安装板的投影范围内，不会与盒体内放置的储物物品产生运动干涉。弹簧的预紧力经过匹配调校，适配常规厚度金属薄板制作的小盒盖自重，不需要用户额外调整弹簧张力即可直接安装使用，连杆铰接位置采用卷边铆接工艺，铰接点转动顺滑无旷量，长期反复启闭也不会出现松动移位的问题，能够满足日常高频次启闭的使用需求。
