全向移动麦克纳姆轮参数化结构设计

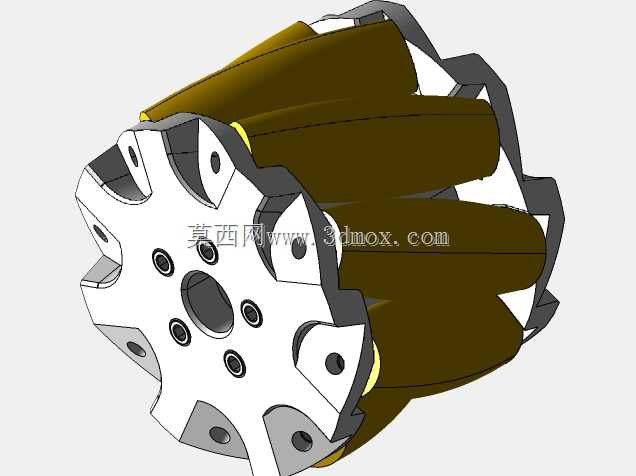

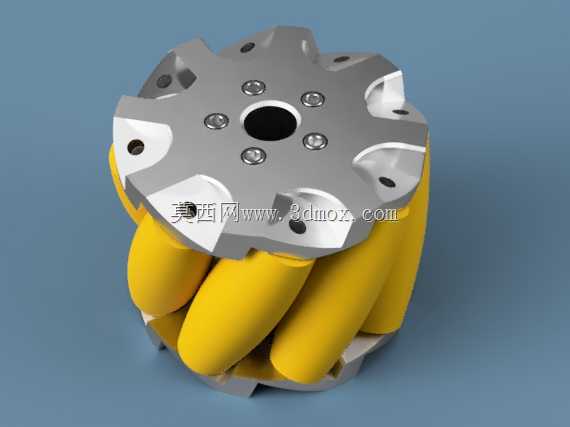

这款麦克纳姆轮是面向全向移动场景开发的核心行走部件，主要应用在AGV搬运小车、智能仓储移动机器人、窄空间作业巡检设备、产线转运平台等需要实现平面内任意方向移动的设备上，能够帮助设备摆脱传统转向结构的空间限制，无需大半径转弯动作即可完成横移、斜行、原地旋转等复杂走位，大幅提升狭小作业空间内的设备移动灵活性，尤其适合仓储货架间穿行、精密设备旁近距离作业、密集工位间物料转运这类对移动精度和空间利用率要求较高的场景。从功能特性来看，该轮组采用周向交错排布的鼓形辊子结构，每个辊子的轴线与轮体主轴线呈固定夹角布置，当轮体绕主轴旋转时，接触地面的辊子会产生分解到不同方向的摩擦力，通过不同轮组的转速与转向配合，即可合成任意方向的整体移动矢量，相比传统舵轮转向结构，它没有额外的转向驱动部件，整体结构更紧凑，控制逻辑下的走位精度更高，长时间运行的结构稳定性也更出色。在设计思路上，这款轮组采用上下分体式金属安装法兰结构，法兰盘上预留了均匀分布的安装孔位，中心设置主轴安装通孔，既可以通过中心孔与驱动输出轴直连，也能配合法兰孔位完成与轮架的锁紧固定，辊子部分采用高耐磨聚氨酯材质成型，兼顾地面抓附力与运行缓冲性能，金属法兰采用硬质铝合金加工成型，在保证结构强度的同时尽可能降低轮组自重，减少驱动端的负载损耗。从安装边界来看，轮组的整体外径适配中小负载级别的移动设备，法兰盘的安装孔位采用等节距圆周排布，能够适配多数标准AGV驱动模组的安装接口，轮体轴向宽度经过优化，不会占用过多底盘侧向安装空间，辊子的外轮廓经过弧度修型，保证轮组在滚动过程中始终有辊子与地面保持接触，避免移动过程中出现颠簸卡顿，同时辊子与金属支架的连接采用隐藏式销轴结构，既避免销轴外露剐蹭地面，也能降低运行过程中的杂物缠绕风险。在实际应用中，这类轮组通常以四个为一组搭配使用，通过控制器分别调节每个轮子的转速与转向，即可实现设备的全向移动控制，相比传统行走轮结构，它能够让移动设备在相同占地面积下获得更强的空间适配能力，大幅降低作业通道的宽度要求，提升车间、仓储等场景的空间利用率。
