车用涡轮增压装置结构设计

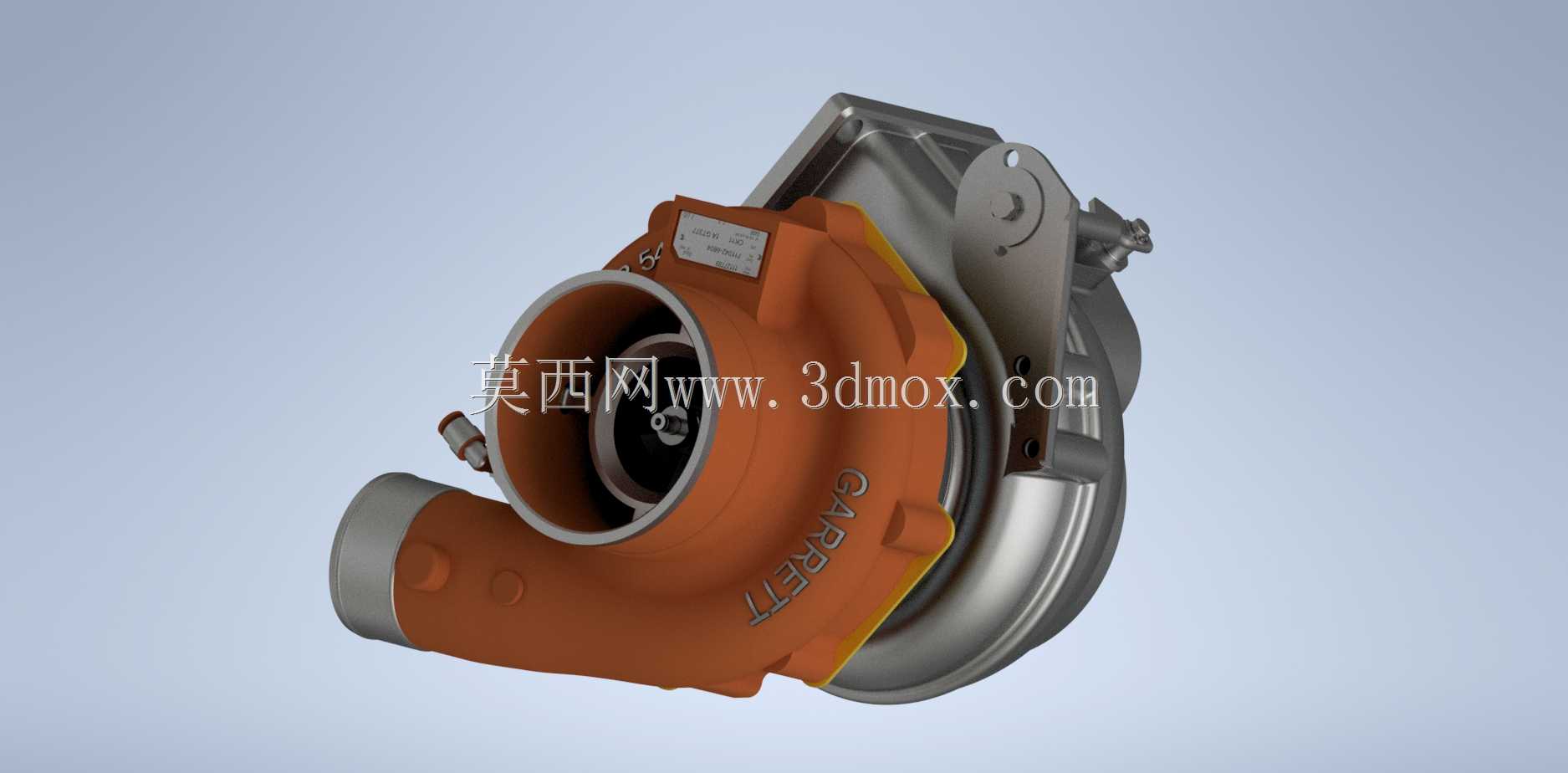

这款涡轮增压装置主要应用于车用内燃机动力系统，是提升发动机进气效率、优化动力输出表现的核心配套部件，广泛适配小排量乘用车、轻型商用车的汽油或柴油发动机，能够在不增加发动机排量的前提下，有效提升动力输出上限，同时帮助优化燃油燃烧效率，降低尾气排放中的污染物含量，适配当前车用动力系统小型化、高功率密度的发展趋势。从实际用途来看，该装置通过发动机排出的高温废气驱动涡轮端叶轮高速旋转，同步带动同轴的压气机端叶轮转动，将进入发动机的新鲜空气预先压缩，提升气缸进气量，让燃油能够在燃烧室内获得更充分的燃烧条件，既可以让小排量发动机输出媲美更大排量自然吸气机型的动力，也能在同等动力输出水平下降低燃油消耗，改善整车的动力响应与燃油经济性。在功能特性上，该装置采用分体式壳体结构，涡轮端采用耐高温铸造成型壳体，能够耐受发动机排出的高温废气长期冲刷，压气机端采用轻量化铸铝壳体，降低整体自重的同时保证进气流畅性，中间体部分设置有专门的润滑与冷却流道，能够为高速旋转的转轴提供持续的润滑与散热，保证转轴在每分钟十多万转的高转速工况下稳定运行，旁通阀结构可以在发动机高负荷工况下旁通部分废气，避免增压压力过高损坏发动机或增压器本身，提升整套装置的运行可靠性。从设计思路来看，该模型完整还原了增压器的内外结构细节，压气机侧的进气接口采用标准管径设计，能够适配常规的车用进气软管连接，涡轮侧的排气接口采用法兰连接结构，匹配发动机排气歧管的安装位，中间体上预留了润滑油进出油口、冷却水路接口的安装位置，各个连接部位的密封结构都做了细节还原，能够直观展现增压器的装配关系与介质流向。在外形尺寸与安装边界上，该装置整体采用紧凑式布局，压气机壳与涡轮壳呈90度夹角布置，能够适配多数横置或纵置发动机的机舱布局，各个外接接口的位置都做了安装避让设计，不会与周边的发动机附件、机舱结构件产生安装干涉，安装固定脚位采用凸台螺栓连接结构，能够保证增压器在发动机运行的振动工况下保持固定牢靠，整体外形轮廓充分考虑了车用机舱的紧凑空间要求，不需要对周边部件做大幅改动即可完成配套安装。
