汽车悬架用螺旋弹簧液压避震器结构设计

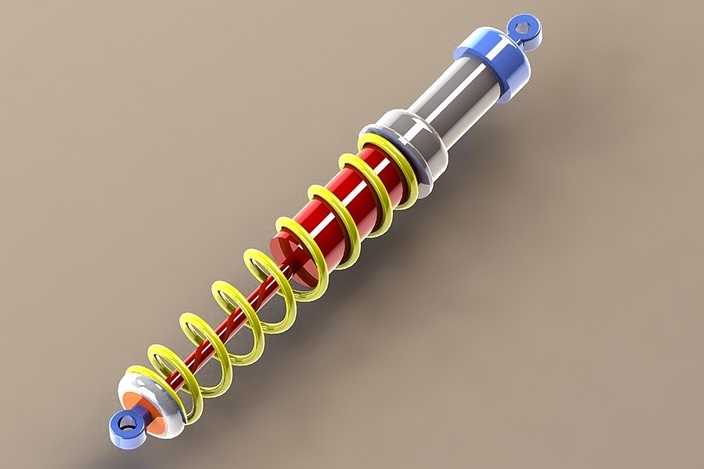

本避震器三维模型采用SolidWorks完成全参数化建模，整体结构遵循乘用车辆悬架系统的减震功能需求进行设计，完整还原了液压阻尼式避震器的核心组成与装配关系。建模过程中首先完成核心阻尼缸体的结构搭建，对缸筒内壁、活塞杆的同轴度配合进行了参数约束，保证虚拟装配状态下活塞杆可沿缸筒轴线完成顺滑的往复伸缩动作，还原阻尼结构的运动逻辑。其次完成螺旋减震弹簧的建模，通过螺旋线扫描特征生成等节距弹簧实体，弹簧内径与阻尼缸体外径设置合理的装配间隙，弹簧两端的支撑圈做并圈磨平处理，匹配上下端的弹簧座定位结构，保证弹簧受力时的对中性，避免侧向偏移导致的卡滞问题。上下连接吊耳采用带衬套孔的铰接结构设计，上端吊耳集成蓝色防尘封盖结构，下端吊耳设置阻尼缓冲垫安装位，可匹配车辆悬架与车架的铰接安装需求。渲染阶段针对不同部件赋予对应材质属性：阻尼缸筒与活塞杆采用抛光金属材质，模拟镀铬杆件的高反光金属质感；螺旋弹簧采用亮黄色烤漆金属材质，还原减震弹簧的表面涂层效果；上下端的密封件、缓冲垫采用哑光橡胶材质，吊耳端盖采用蓝色工程塑料材质，通过材质区分清晰呈现各部件的功能分区。模型完整呈现了避震器的阻尼缓冲结构逻辑，弹簧套置于阻尼缸体外侧，可在受冲击时共同承担缓冲与阻尼耗能作用，上端的密封结构可避免阻尼液泄漏与灰尘侵入，整体装配关系符合实际避震器的生产制造工艺要求，各部件间的配合间隙、安装定位结构均做了还原，可用于悬架系统的结构匹配验证、运动仿真演示以及相关机械结构的教学参考使用。
