车辆用螺旋弹簧液压阻尼避震器结构模型

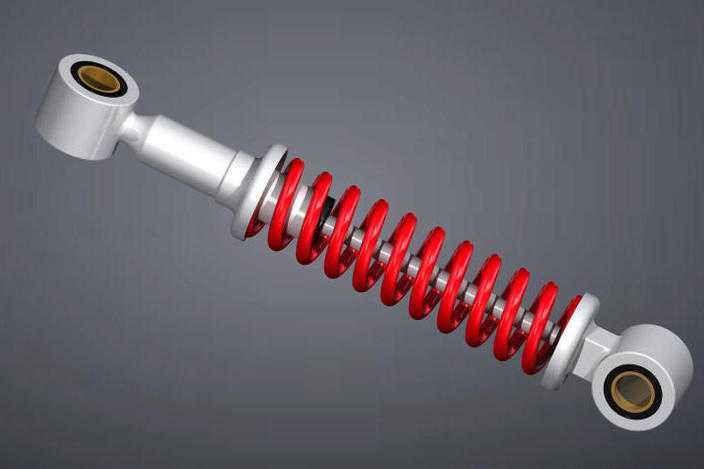

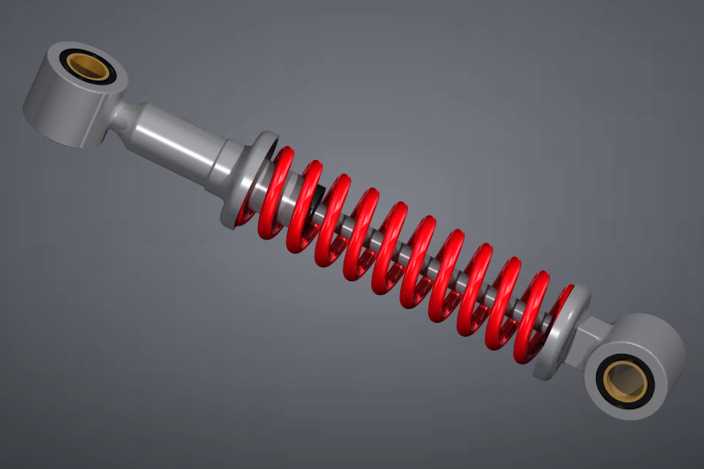

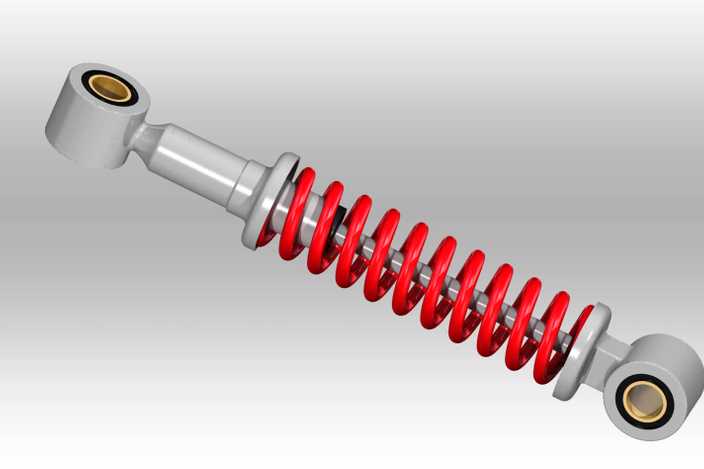

本模型为车辆悬挂系统所用的螺旋弹簧式液压阻尼避震器三维建模作品，建模过程中严格遵循机械零部件的真实尺寸比例进行结构还原，整体采用同轴式布局设计，将阻尼油缸与螺旋弹簧进行集成化布置，最大化压缩部件的轴向占用空间，适配多数轻型代步车辆、小型越野设备的悬挂安装需求。建模阶段首先完成两端连接吊耳的结构搭建，吊耳内部嵌套的衬套结构做了分层建模，还原金属外圈与耐磨内圈的装配关系，保证连接部位的铰接转动逻辑符合真实机械工况；中部阻尼油缸部分做了分段式结构设计，分别还原缸筒、活塞杆、端部密封件、限位挡圈的细节特征，活塞杆与缸筒的配合间隙按照真实液压元件的公差标准进行预留，还原阻尼部件的伸缩运动逻辑。外部螺旋弹簧采用螺旋扫描特征完成建模，弹簧的节距、丝径、中径参数均参考同规格量产避震器的参数设置，弹簧两端的并圈磨平结构做了细节还原，保证弹簧与上下弹簧座的贴合面完全匹配，不会出现装配错位的问题。材质渲染阶段，对不同部件做了差异化的材质区分：两端吊耳与阻尼缸筒采用哑光银灰色金属材质，模拟铸钢件经喷丸处理后的表面质感；活塞杆部分采用高光亮面镀铬金属材质，还原活塞杆表面的高精度抛光镀层效果；螺旋弹簧采用高饱和度亮红色烤漆材质，添加细微的颗粒质感模拟弹簧表面的喷塑涂层效果；吊耳内部衬套采用黄铜色金属材质，区分衬套与金属吊耳的材质差异。整体模型的装配关系完全符合真实避震器的装配逻辑，各部件之间不存在干涉问题，可直接用于装配模拟、运动仿真演示，也可作为车辆悬挂系统设计的参考模型使用，建模过程中对圆角、倒角等工艺细节做了完整还原，避免出现尖锐棱角等不符合真实加工工艺的结构，保证模型的工程参考价值。
