16英寸软闭合三节式抽屉滑轨结构设计

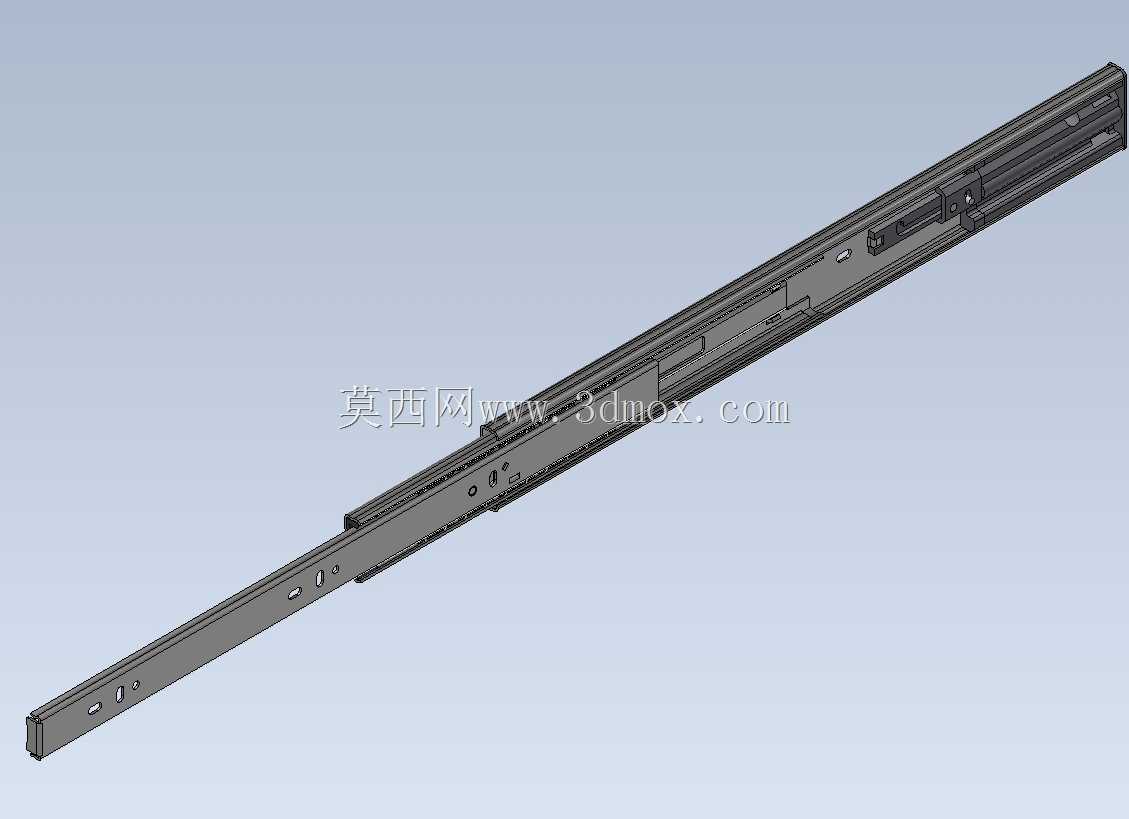

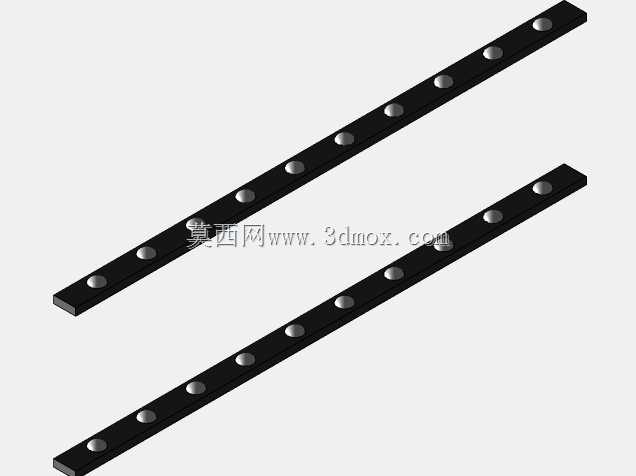

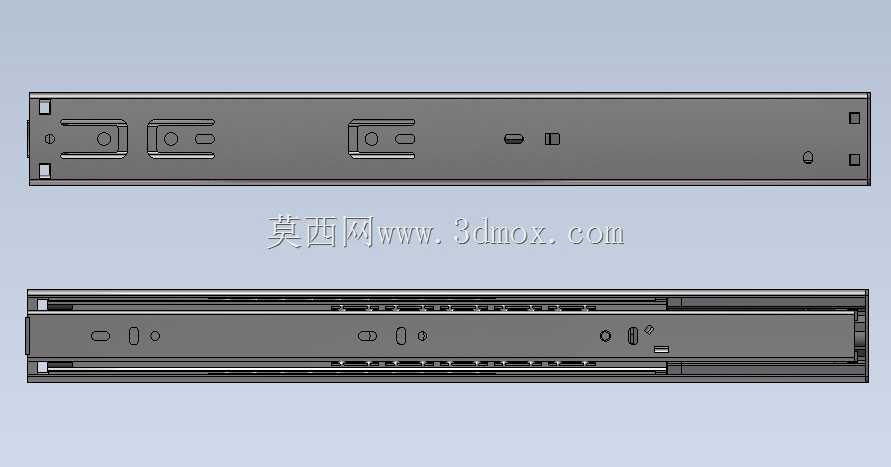

这款16英寸软闭合抽屉滑轨，是面向民用家具、办公柜体、工业储物设备等场景开发的滑动连接构件，主要承担抽屉与柜体之间的承重连接、顺畅抽拉、缓冲闭合功能，解决传统滑轨抽拉卡顿、闭合撞击噪音大、长期使用易松动脱落的行业痛点。在日常家居场景中，它可适配卧室衣柜、厨房橱柜、客厅电视柜的抽屉单元，在办公场景下可用于文件柜、资料柜、工具储物柜的抽拉结构，在工业储物场景中也能适配轻型工具柜、物料收纳柜的抽拉层架，适配场景覆盖绝大多数需要水平抽拉储物的柜体结构。从功能特性来看，这款滑轨采用三节式全延伸结构设计，能够实现抽屉完全拉出柜体，充分利用柜体内部的储物深度，避免抽屉深处物品难以取放的问题；自带的软闭合阻尼结构，能够在抽屉推至距闭合位置一定距离时自动带动抽屉缓慢匀速闭合，既消除了闭合时的撞击噪音，也能避免抽屉未完全闭合留下缝隙、或是夹手的安全隐患，同时阻尼结构的缓冲作用也能减少滑轨长期受撞击产生的结构松动，大幅延长整体使用寿命。在设计思路上，这款滑轨采用多节嵌套的滚珠滑动结构，每节滑轨之间通过高精度钢珠实现滚动摩擦，相比传统的滑动摩擦结构抽拉阻力更小，抽拉过程顺滑无卡顿，同时多组钢珠均匀分布在滑轨的接触面上，能够将抽屉的承重均匀分散到整根滑轨上，避免局部受力过大导致滑轨变形；滑轨的安装孔位采用标准化间距设计，能够适配市面上绝大多数常规柜体的侧板安装尺寸，不需要额外定制打孔，降低现场安装的调整难度。从尺寸与安装边界来看，这款滑轨闭合状态下长度为401.4mm，完全延伸后总长度为785.4mm，其中单节延伸行程为384.0mm，安装时需要在柜体侧板预留对应长度的安装空间，同时根据滑轨的叠层厚度预留抽屉与柜体侧板之间的安装间隙，安装后可保证抽屉抽拉全程无晃动、无偏移，承重状态下抽拉依然保持顺畅，不会出现下垂、卡滞的问题。滑轨整体采用高强度冷轧钢材质冲压成型，表面经过防锈处理，能够适应厨房、卫生间等相对潮湿的使用环境，长期使用不会出现锈蚀、表层脱落的问题，整体结构的稳定性能够满足日常高频次抽拉的使用需求。
