四件式机柜隐藏式阻尼铰链结构

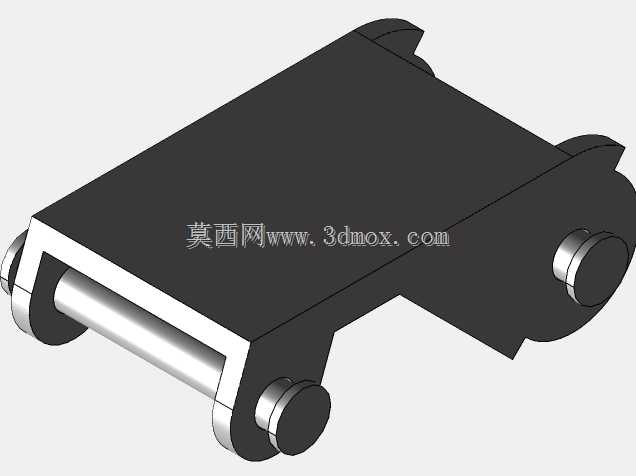

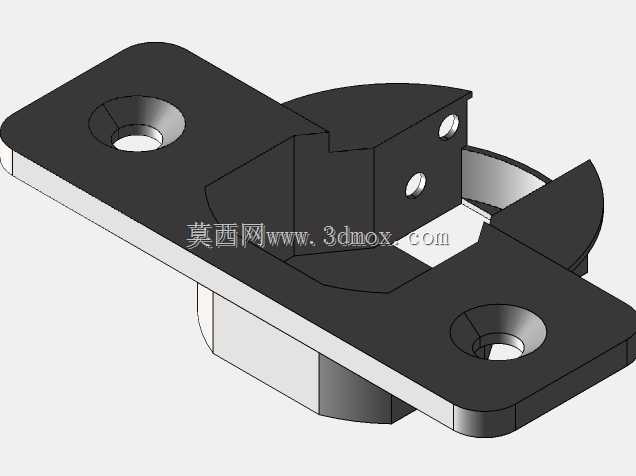

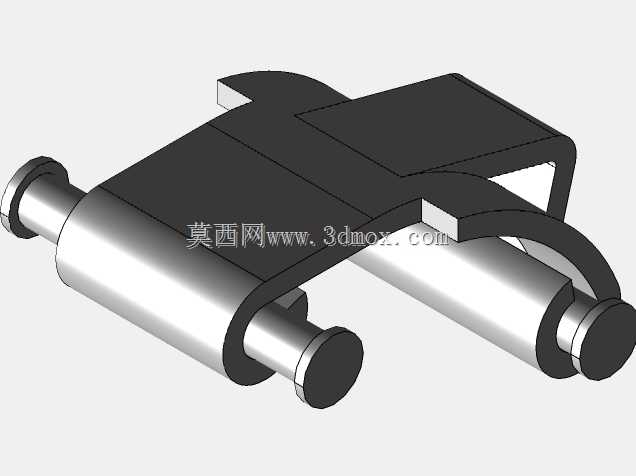

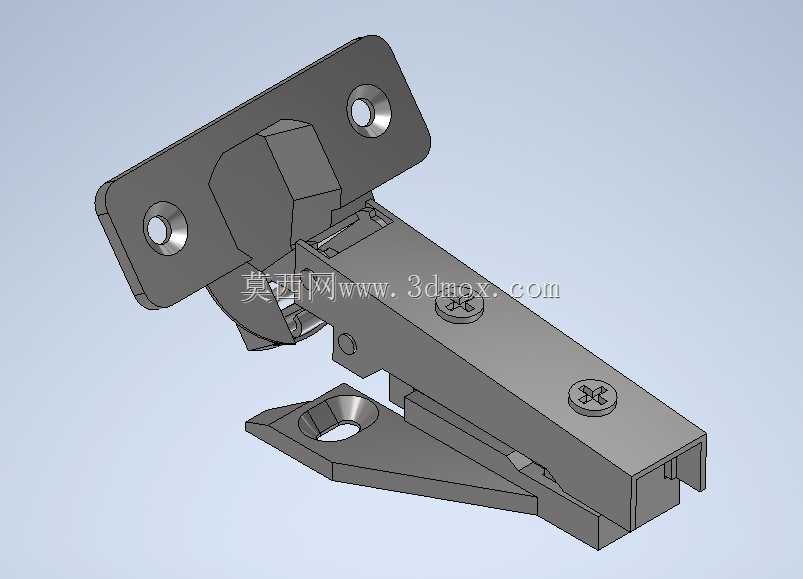

　　这款四件式铰接结构主要应用于工业通讯机柜、电气控制柜、服务器机箱等设备的柜门连接场景，在日常运维中承担柜门开合、定位、闭合锁紧的核心作用，区别于普通民用家具铰链，其结构强度、抗疲劳性能、安装适配性都针对工业设备的使用环境做了针对性优化。从结构设计逻辑来看，整套机构分为固定底座、铰接臂、调节组件、柜门连接座四个核心部分，固定底座采用带两个沉头安装孔的折边结构，安装时可通过沉头螺钉直接固定在机柜柜体的安装立柱上，沉孔设计可保证螺钉安装后端面不突出底座平面，避免与柜门开合路径产生干涉。铰接臂采用多段式冲压折弯结构，内部集成了联动转轴与阻尼缓冲结构，开合过程中可实现柜门在0-110度范围内的任意角度悬停，

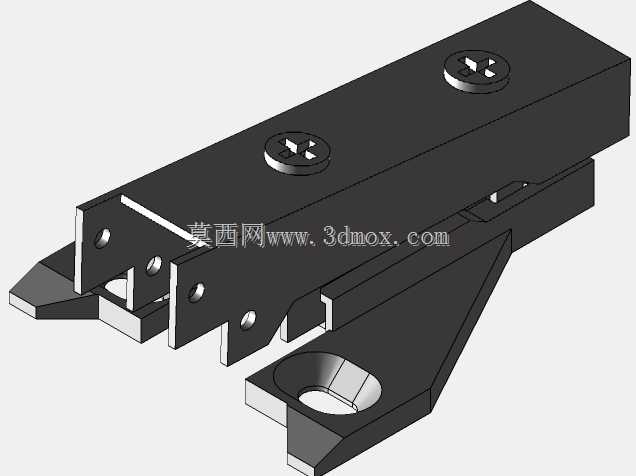

　　避免柜门在设备运维过程中自动闭合磕碰运维人员，同时在柜门闭合到最后15度行程时，阻尼结构会提供缓冲力，让柜门缓慢闭合，减少金属碰撞产生的噪音与结构冲击。柜门连接座采用三角加强筋结构，通过两颗十字盘头螺钉与柜门内侧的安装位固定，连接座上预留的腰型调节孔可在安装时实现柜门上下、前后、左右三个维度的位置微调，补偿机柜框架焊接、钣金加工产生的形位公差，保证柜门闭合后与柜体的缝隙均匀，锁紧后密封胶条压缩量一致，满足IP防护等级的装配要求。从安装边界来看，固定底座的安装孔距为32mm，适配市面上标准工业机柜的C型材安装立柱孔位，不需要额外在柜体上打孔攻丝，直接用机柜标配的M5沉头螺钉即可完成固定；铰接臂收拢后的整体厚度为18mm，

　　安装时需要在柜门内侧预留至少20mm的安装深度，避免铰链突出柜门内侧影响内部设备安装；整套机构的单组承重可达15kg，常规19英寸标准机柜的单扇钢质柜门配置两组该铰链即可满足承重要求，若柜门宽度超过600mm或加装了屏蔽层、观察窗等额外重量部件，可配置三组铰链分散承重。在实际选型应用中，这类铰链常搭配机柜门锁、密封胶条、接地组件共同使用，其外露金属表面采用镀锌钝化处理，可在常规工业车间、通讯基站的环境下长期使用不产生锈蚀，铰接转轴部位采用不锈钢衬套，长期开合磨损量极小，可满足万次以上的开合寿命要求，适配无频繁开合需求但要求长期可靠性的工业设备使用场景。
