垂直轴达里厄斯风力涡轮机结构设计

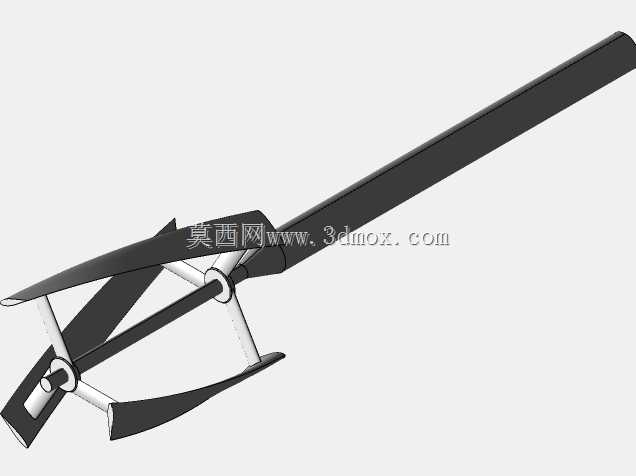

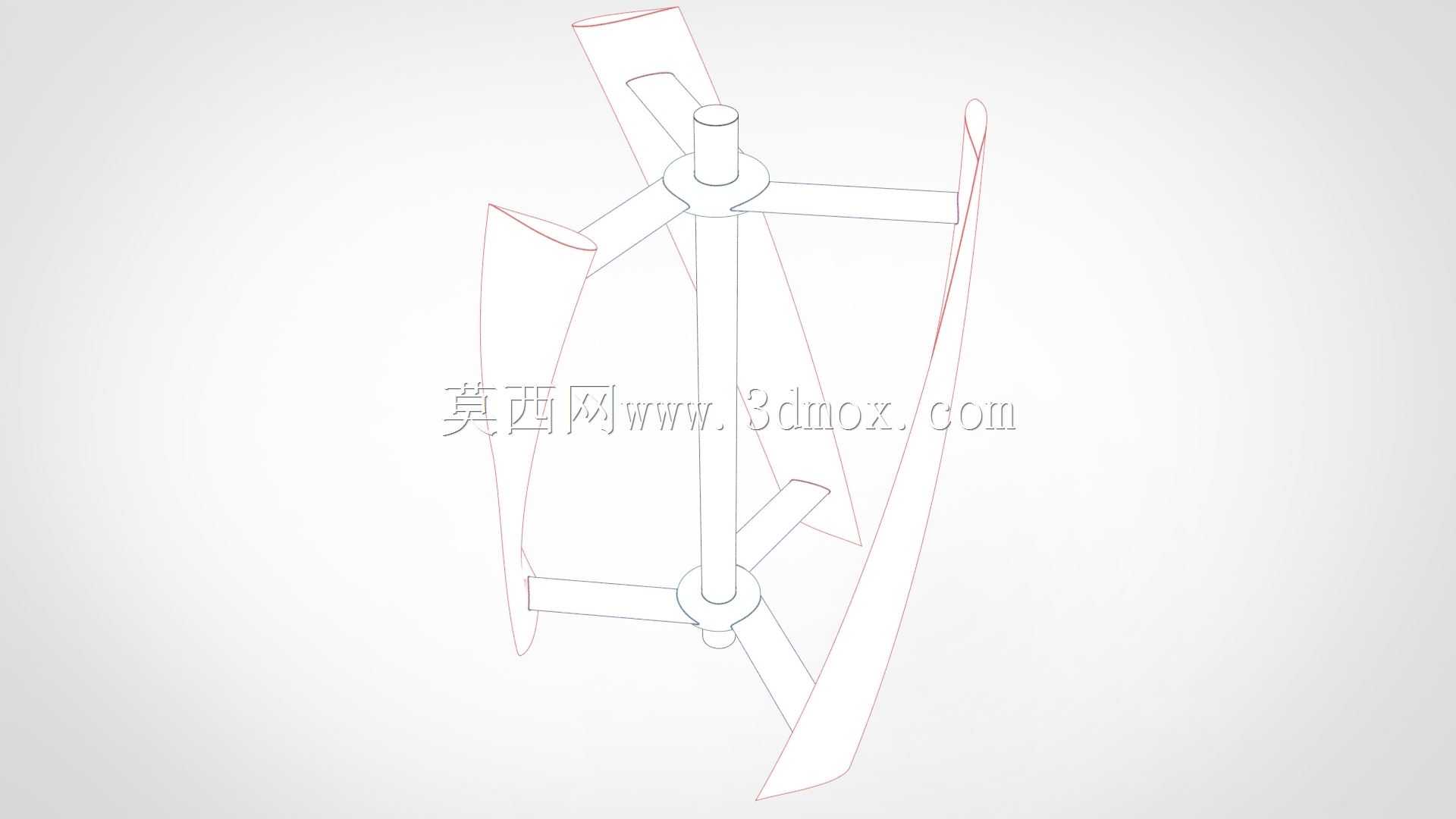

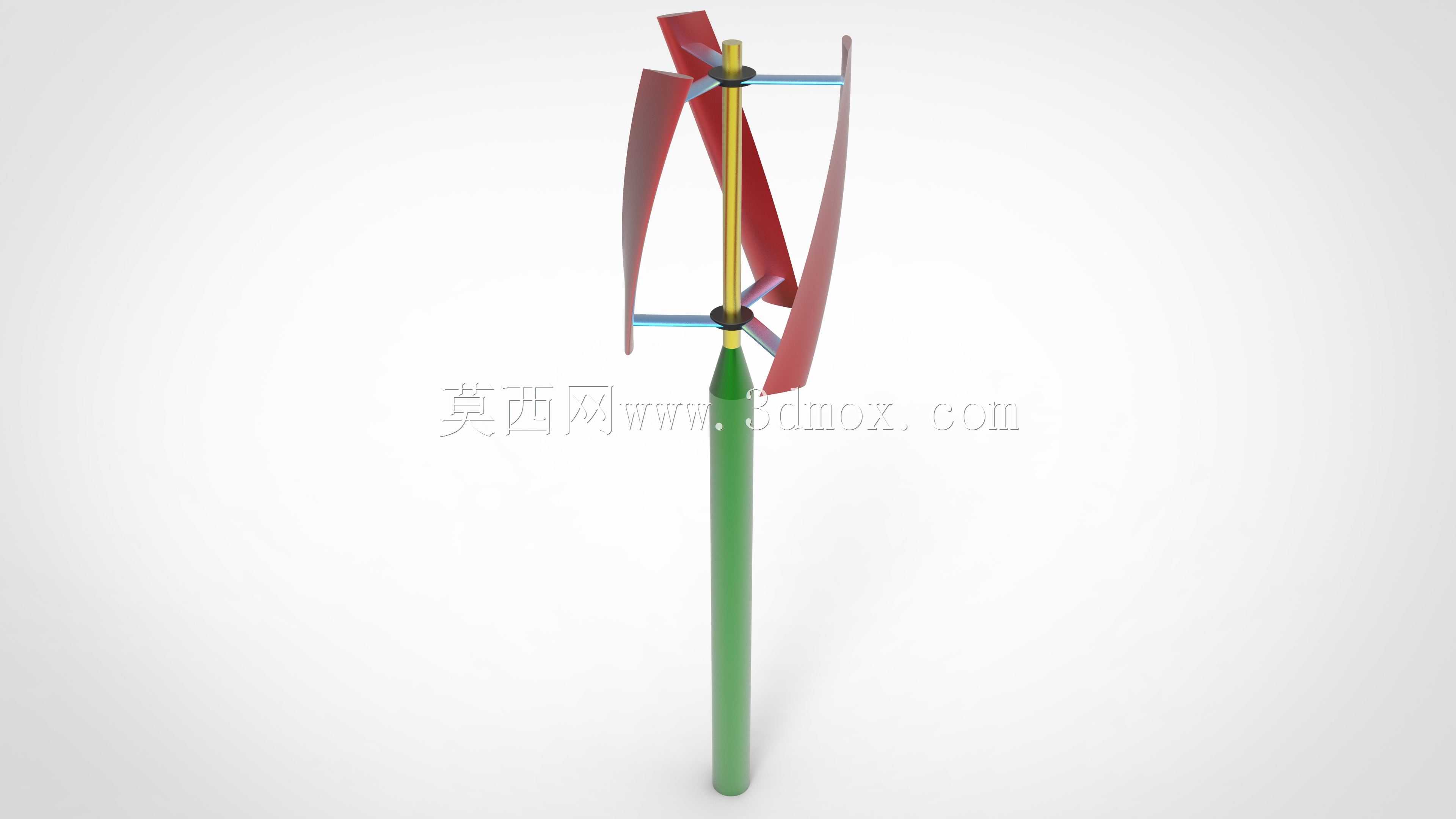

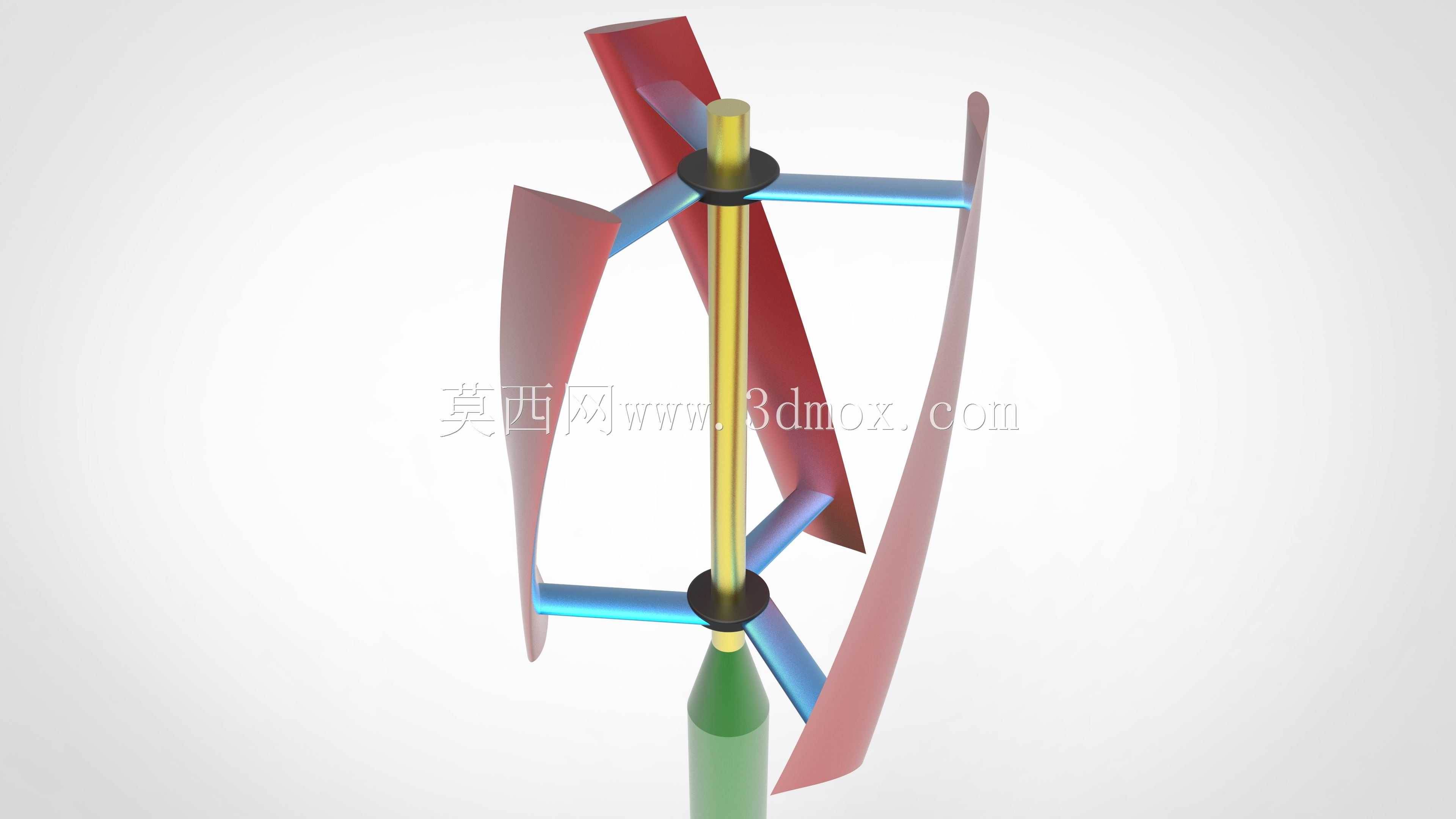

这款垂直轴达里厄斯风力涡轮机，是面向分布式风能利用场景开发的风能捕获转换设备，主要应用在城乡分布式供电、离网型基站供电、小型风光互补系统、牧区及海岛独立供电场景中，可适配复杂多变的风向条件，无需额外加装偏航对风装置，相比传统水平轴风机，在紊流风场、城市建筑周边乱流环境下的运行稳定性更具优势。设备核心功能是将流经叶片的风能转化为主轴的旋转机械能，为后续发电模块提供稳定的动力输入，其采用S1046翼型作为叶片截面翼型，该翼型在低风速区间具备较高的升阻比，可有效提升低风速下的启动性能与风能捕获效率，降低设备的切入风速阈值，让设备在年平均风速较低的区域也能实现有效产能。从设计思路来看，整体采用对称式三叶片布局，三片曲面叶片沿中心主轴周向均匀分布，通过上下两层横向支撑臂与中心主轴刚性连接，这种布局可让叶片在360度来风方向上都能产生驱动主轴旋转的切向力，无需调整朝向即可适配任意方向的来风；中心主轴采用分段式设计，上下设置定位支撑环固定支撑臂位置，保证支撑臂与主轴的连接同轴度，避免高速旋转时出现动平衡偏差引发的振动问题，主轴下端预留与发电模块连接的安装接口，可直接对接常规的永磁同步发电机轴端，减少传动环节的能量损耗。外形与安装边界方面，设备整体为立式回转结构，叶片外缘形成的回转直径为设备最大横向尺寸，安装时需保证该回转范围内无遮挡障碍物，避免气流受扰影响风能捕获效率，同时要预留足够的安全检修空间；设备整体高度可根据安装场景的风资源条件调整支撑段长度，适配不同的安装高度需求，底部安装基座需满足抗倾覆要求，可承受极端强风下的载荷冲击，叶片采用曲面成型设计，边缘做流线型过渡处理，可降低旋转过程中的气动噪声，减少对周边环境的声污染。支撑臂采用轻量化的高强度结构设计，在保证连接刚度的前提下尽可能降低自身重量，减少主轴的旋转惯量，提升设备的动态响应速度，让设备在风速快速变化时也能平稳运行，避免转速骤变带来的结构冲击。
