NACA0015翼型螺旋叶片垂直轴风力机结构

这款垂直轴风力机采用NACA0015翼型作为叶片基础翼型，搭配螺旋扭曲的叶片构型，主要面向分布式小型离网发电场景，适配山区散户、牧区定居点、海岛值守站点、户外监测基站等无法接入集中电网的用电场景，可在低风速环境下完成风能到机械能的转换，为配套储能电池、小型用电负载提供稳定的动力输入。

从实际应用的工况适配性来看，这类垂直轴结构无需对风装置，相比水平轴风力机，对来流风向的变化敏感度更低，在紊流多发的城市近地面、山地垭口等风向不稳定的区域，不会因为风向频繁变动产生额外的偏航损耗，启动风速阈值更低，能在年平均风速2.5m/s的区域实现自启动。设计阶段针对叶片的扭曲角度做了连续渐变处理，沿叶片展向的翼型安装角从根部到叶尖平滑过渡，避免不同高度截面的叶片在旋转过程中出现气动干涉，降低叶片表面的流动分离概率，减少运行过程中的气动噪声与结构振动。

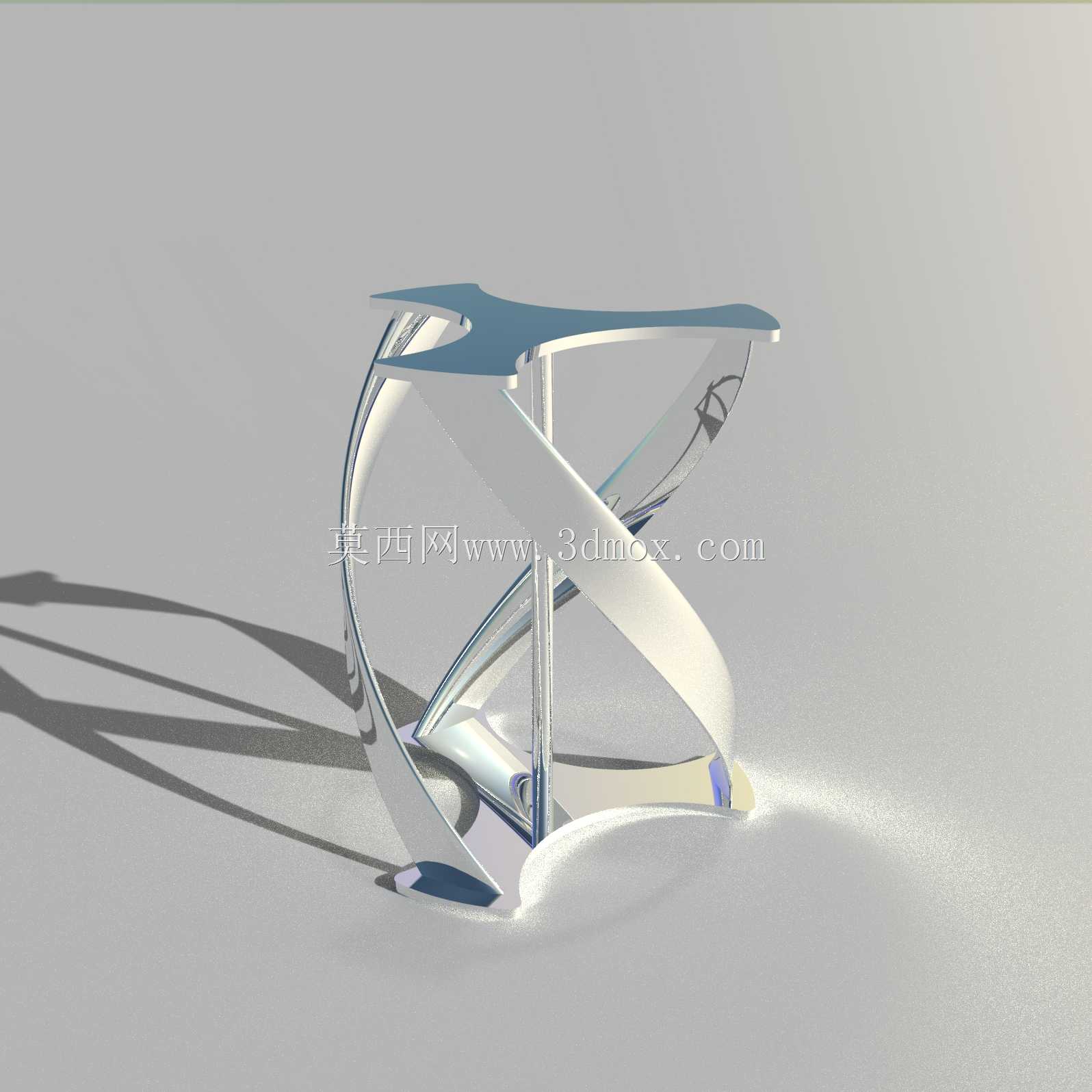

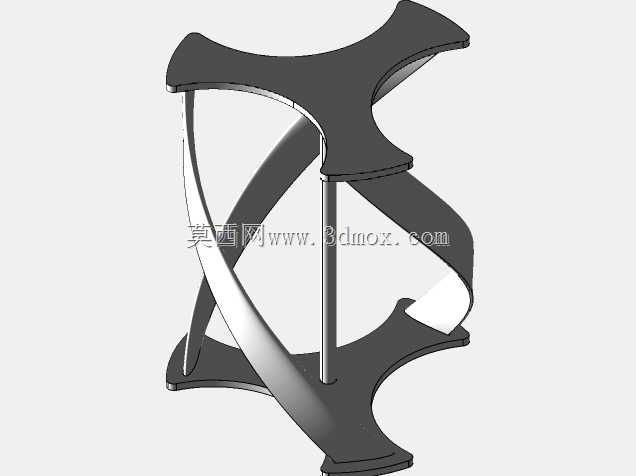

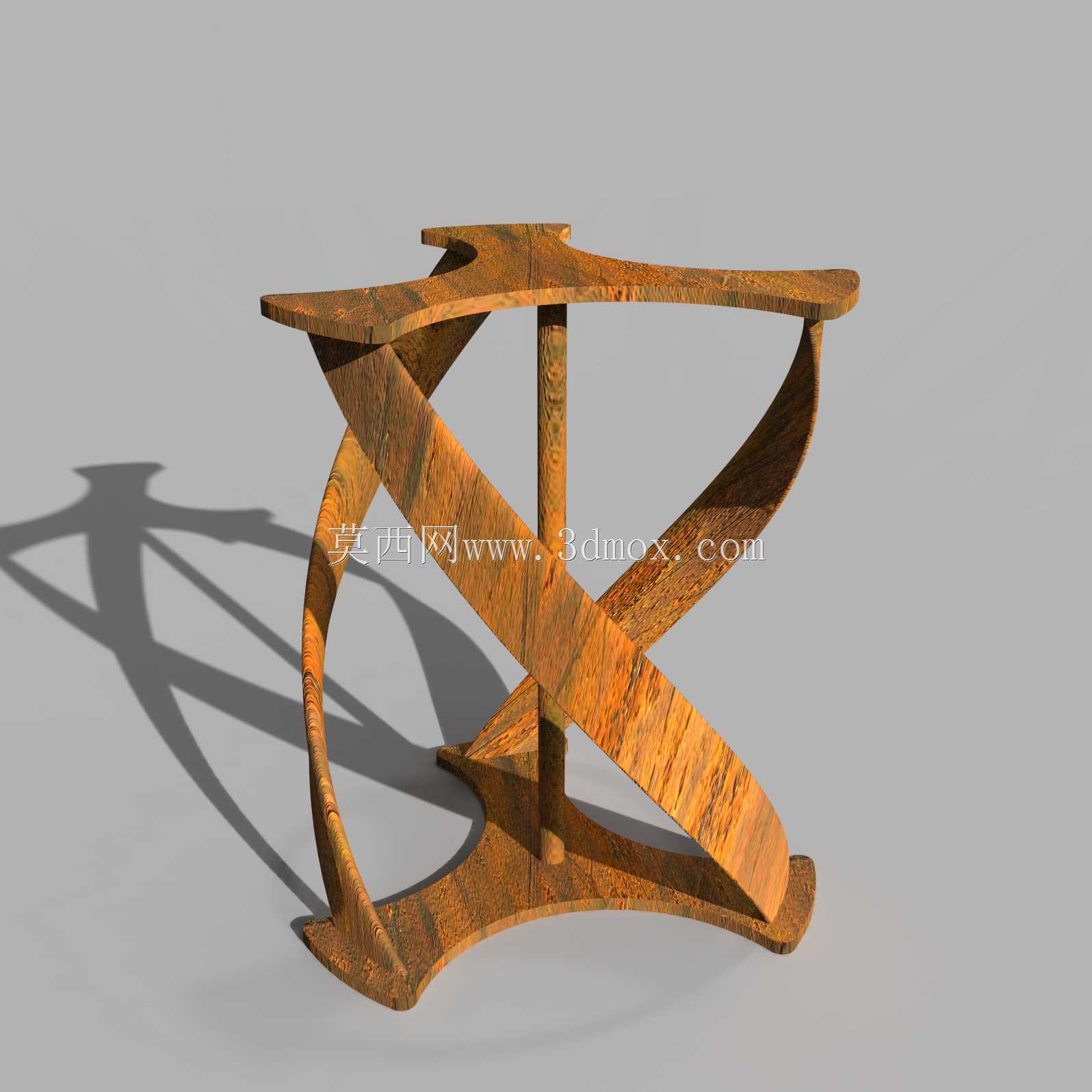

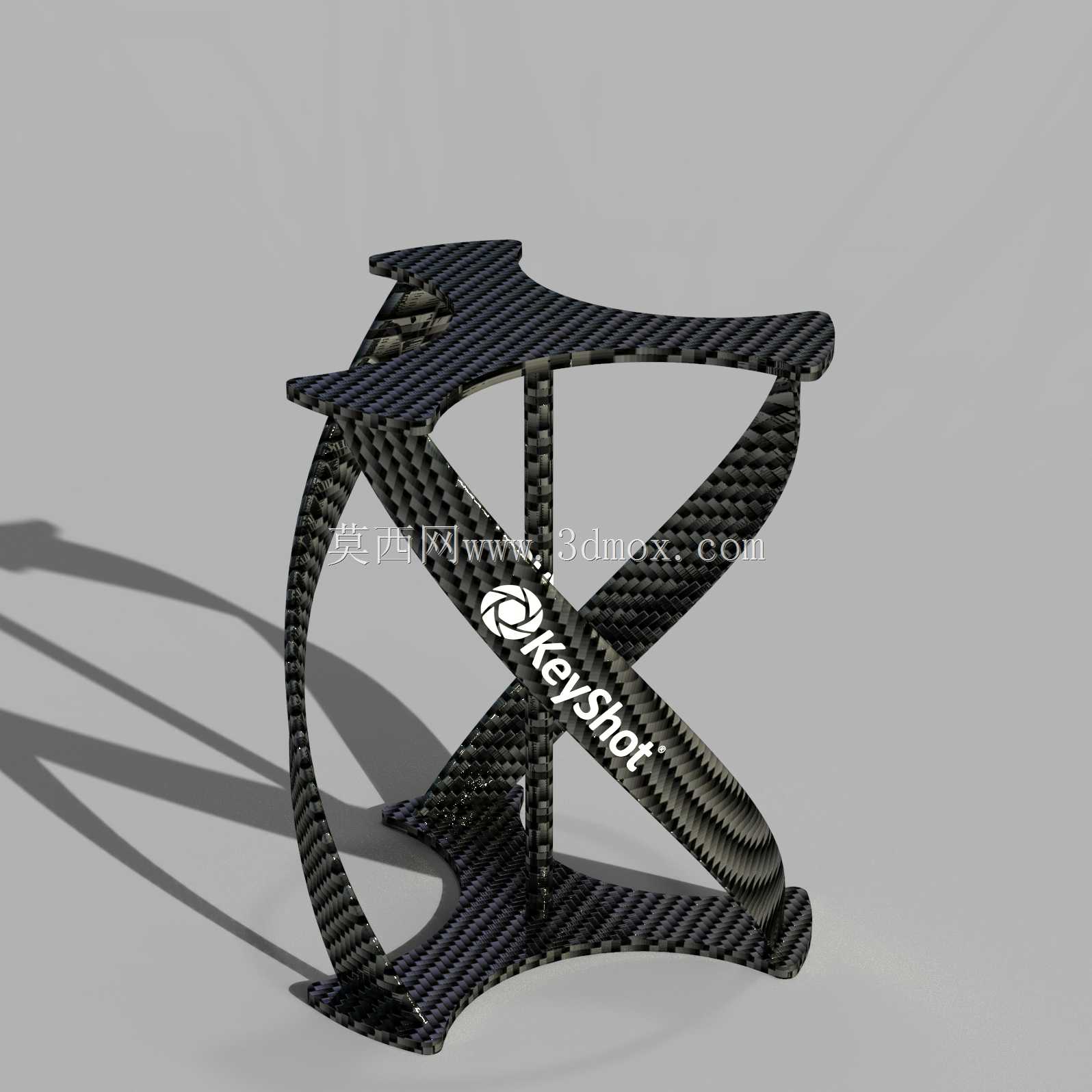

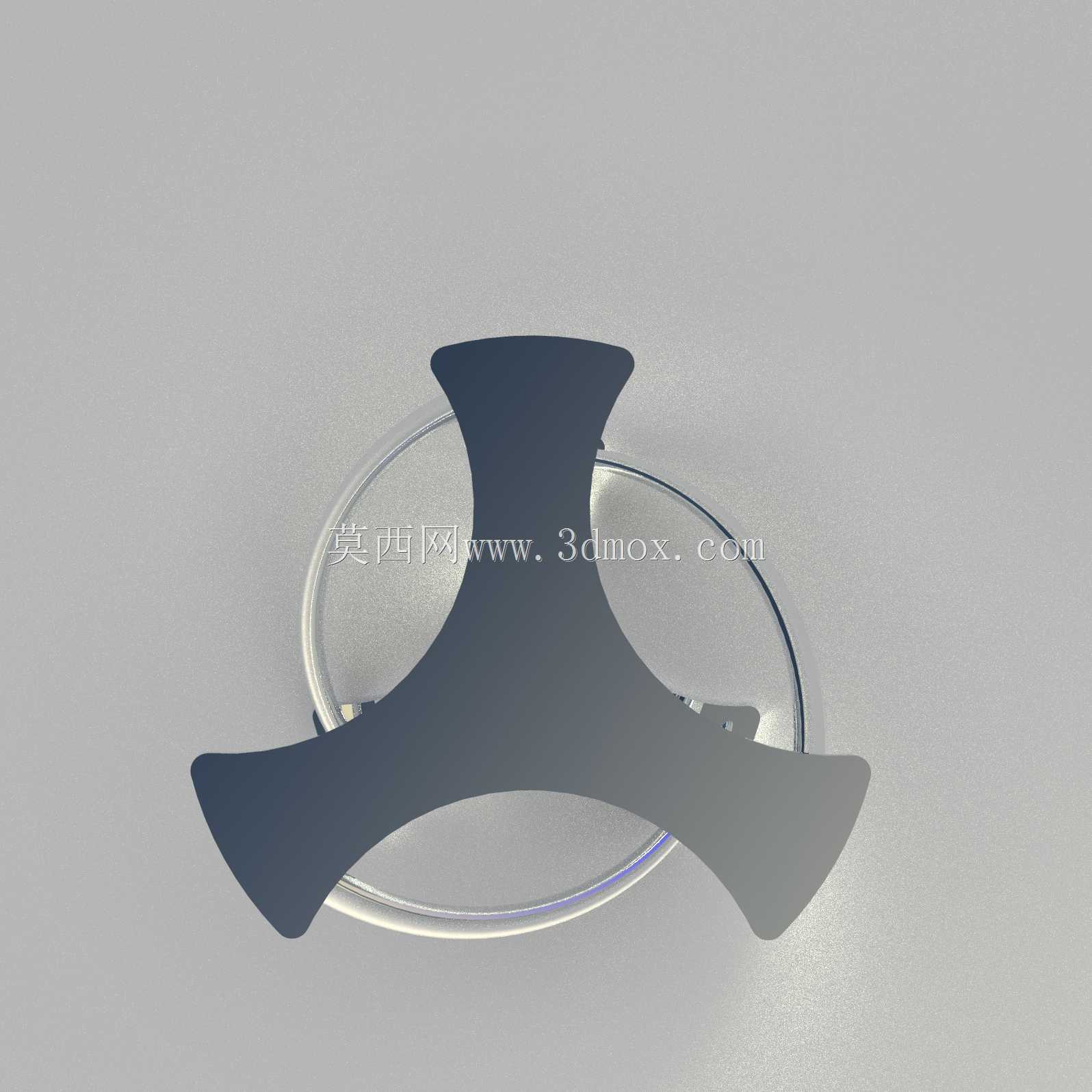

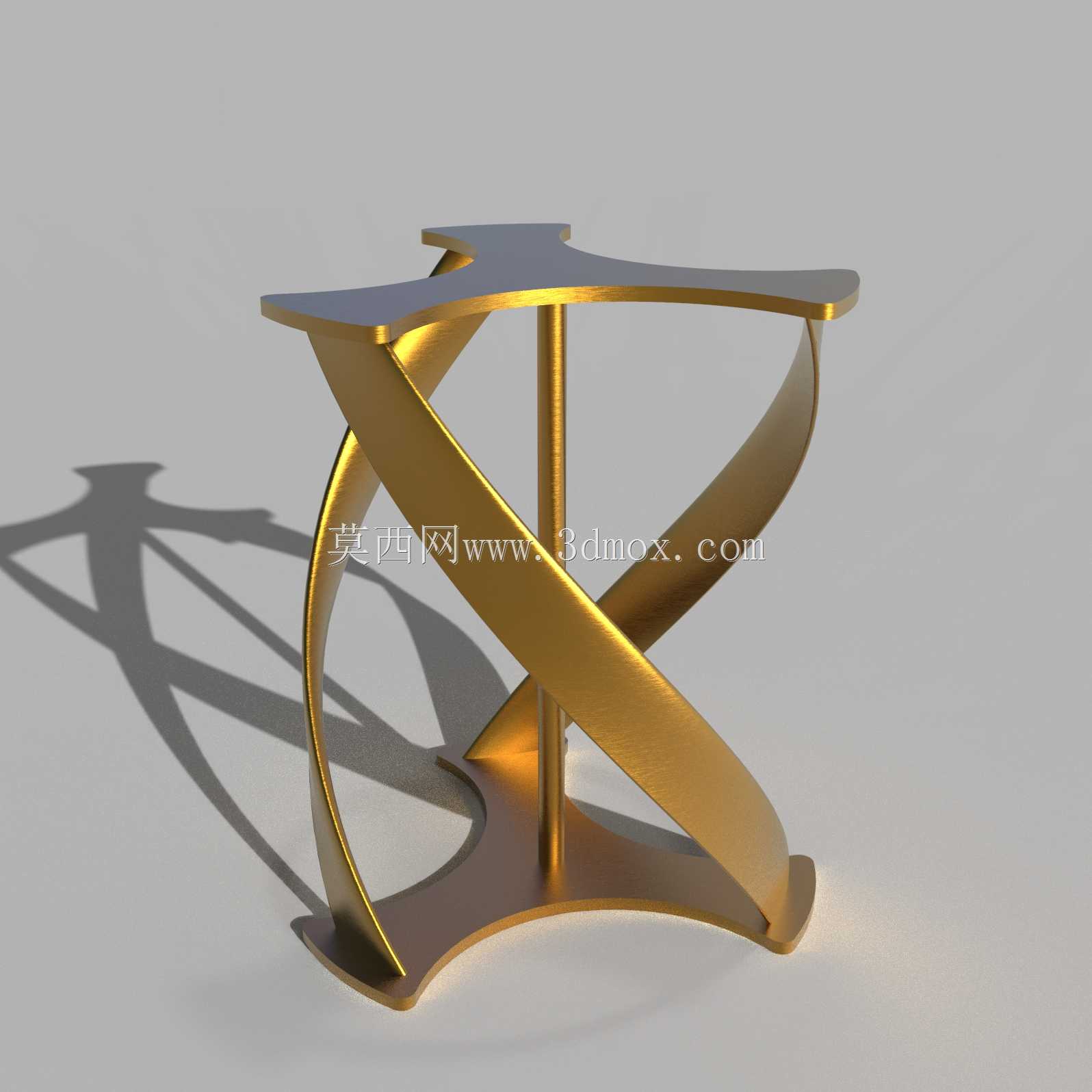

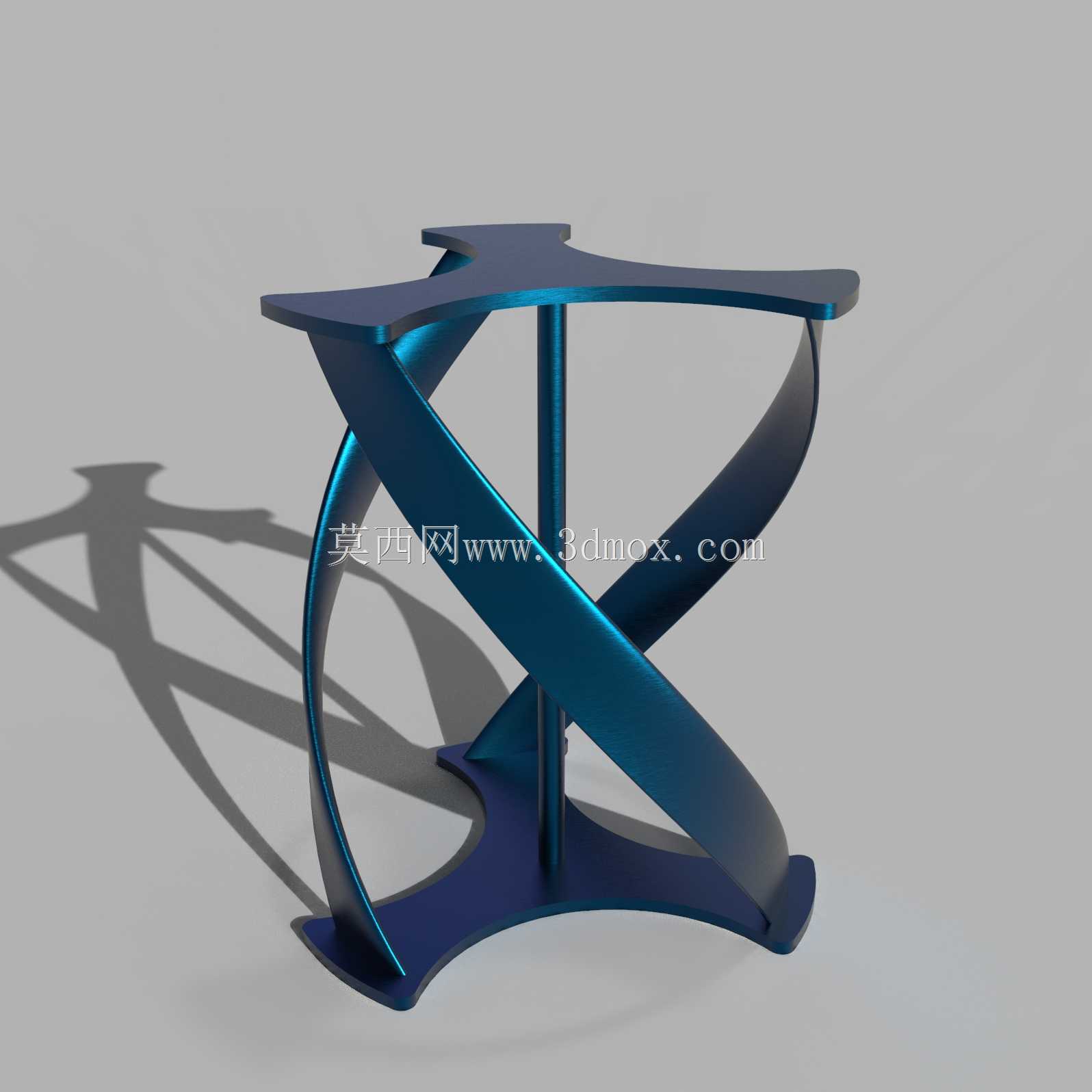

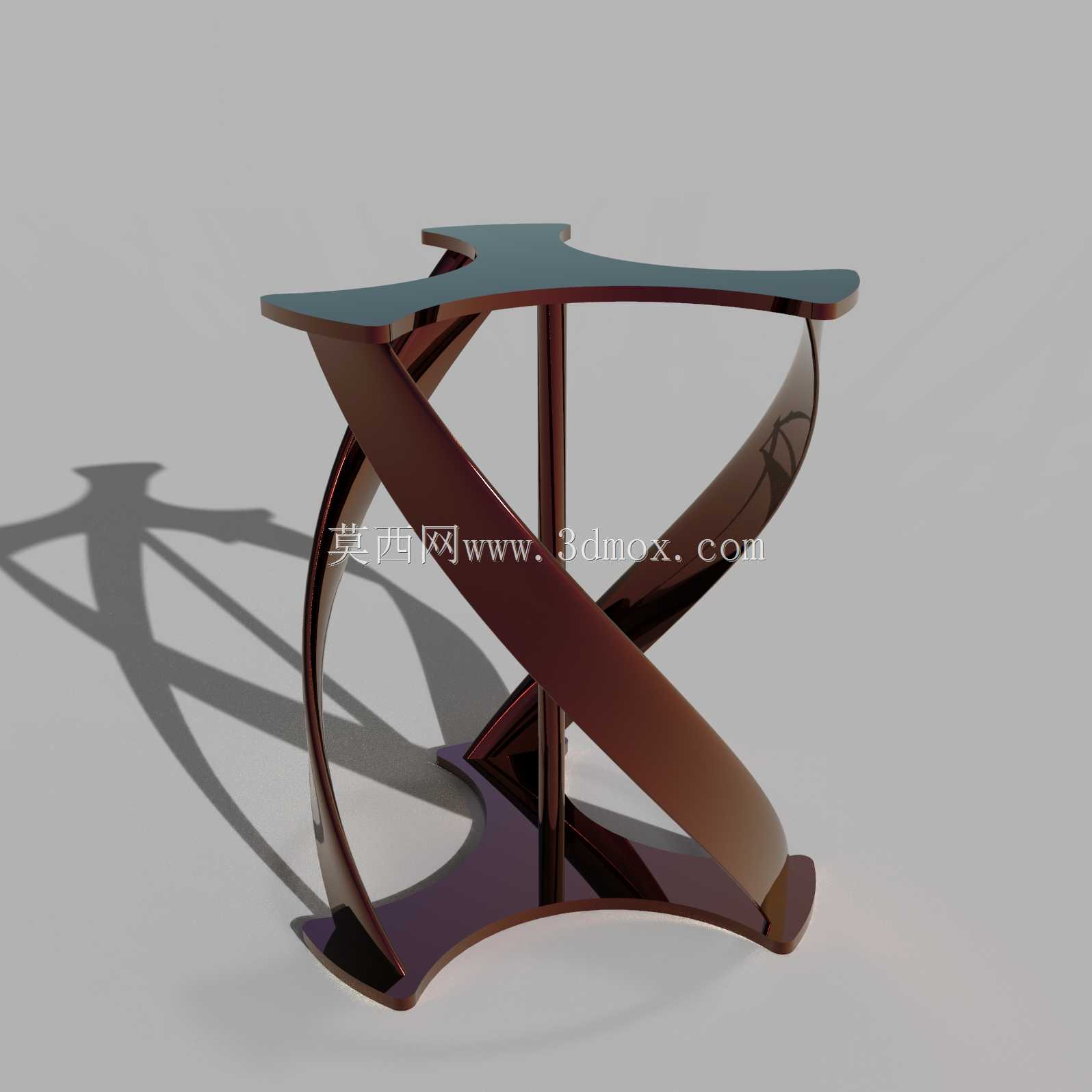

结构层面，整机采用中心主轴支撑的对称布局，叶片通过上下端的连接构件与中心回转体固定，没有水平轴机型常见的悬臂叶片应力集中问题，叶片根部的连接载荷分布更均匀，长期运行下的结构疲劳寿命更有保障。安装边界上，这类小型垂直轴风力机的整机投影直径控制在1.2米范围内，整机高度不超过1.8米，安装时仅需要预留直径1.5米的无遮挡迎风空间，对安装塔架的抗倾覆力矩要求更低，可直接固定在民居屋顶、监控杆顶部、小型通信塔侧方等现有构筑物上，不需要额外搭建专用的高耸塔架，大幅降低现场安装的土建成本。

翼型选型上采用的NACA0015是低速风力涡轮领域应用非常成熟的对称翼型，该翼型的最大厚度位置在弦长30%处，升阻比特性在低雷诺数区间表现稳定，对叶片表面的轻微积灰、加工误差容忍度更高，不需要高精度的翼型加工精度就能达到设计气动效率，适合小规模加工生产场景。叶片的螺旋扭曲设计还能让旋转过程中的转矩输出更平滑，避免直叶片垂直轴风机常见的转矩脉动问题，降低对配套发电机的冲击载荷，延长发电系统的整体维护周期。在实际运维层面，这类结构的发电机、传动构件都可以布置在整机靠近安装基座的下部位置，日常检修不需要攀爬至高处，运维人员在地面就能完成轴承润滑、线路检查等常规维护操作，适配偏远地区缺乏专业高空运维设备的使用条件。
