辊对辊工业层压生产设备结构设计

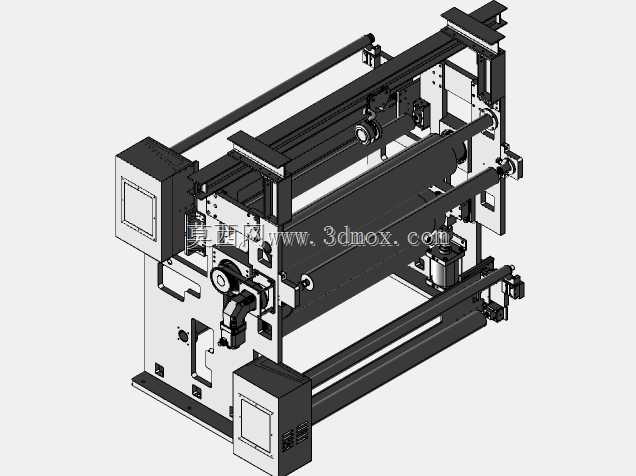

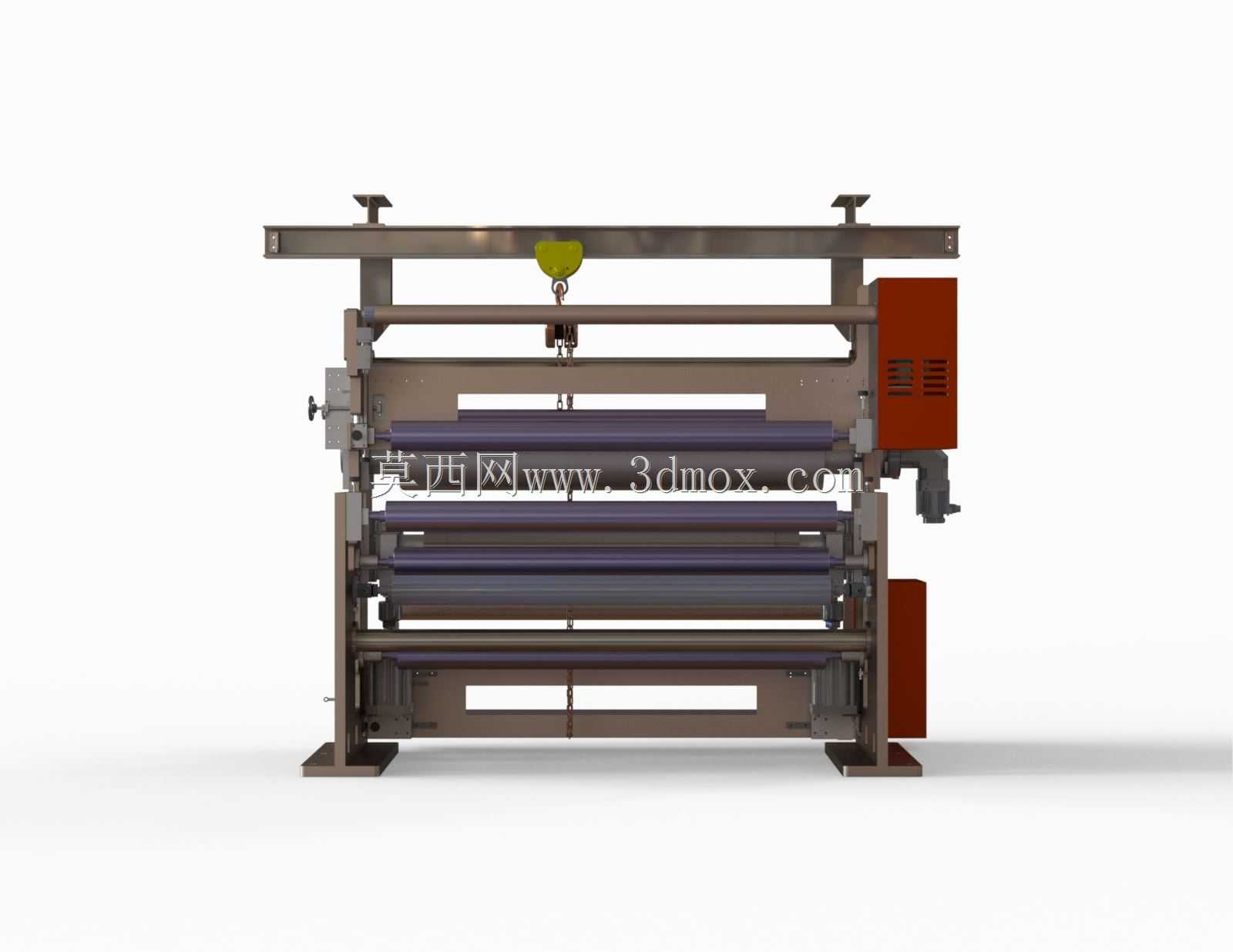

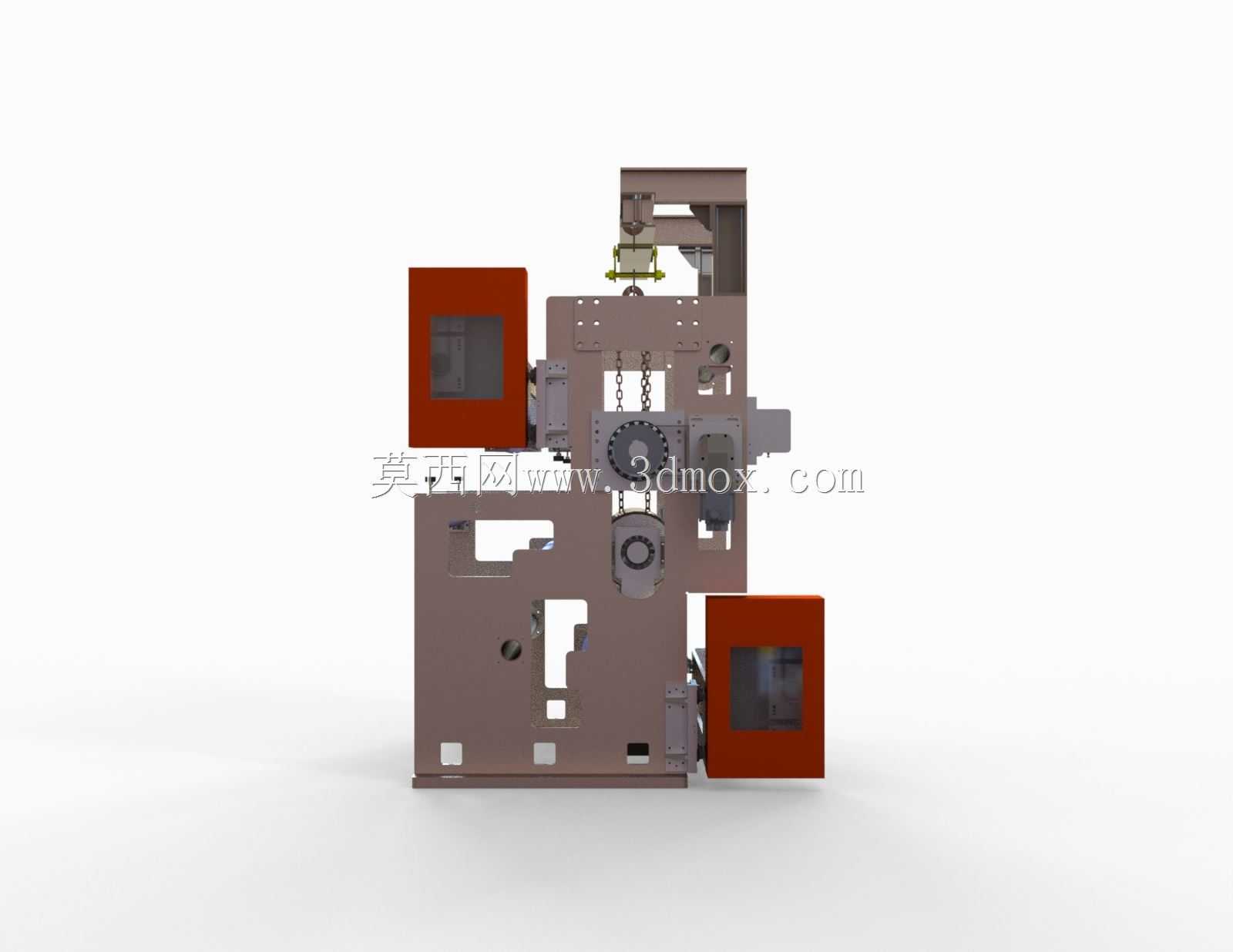

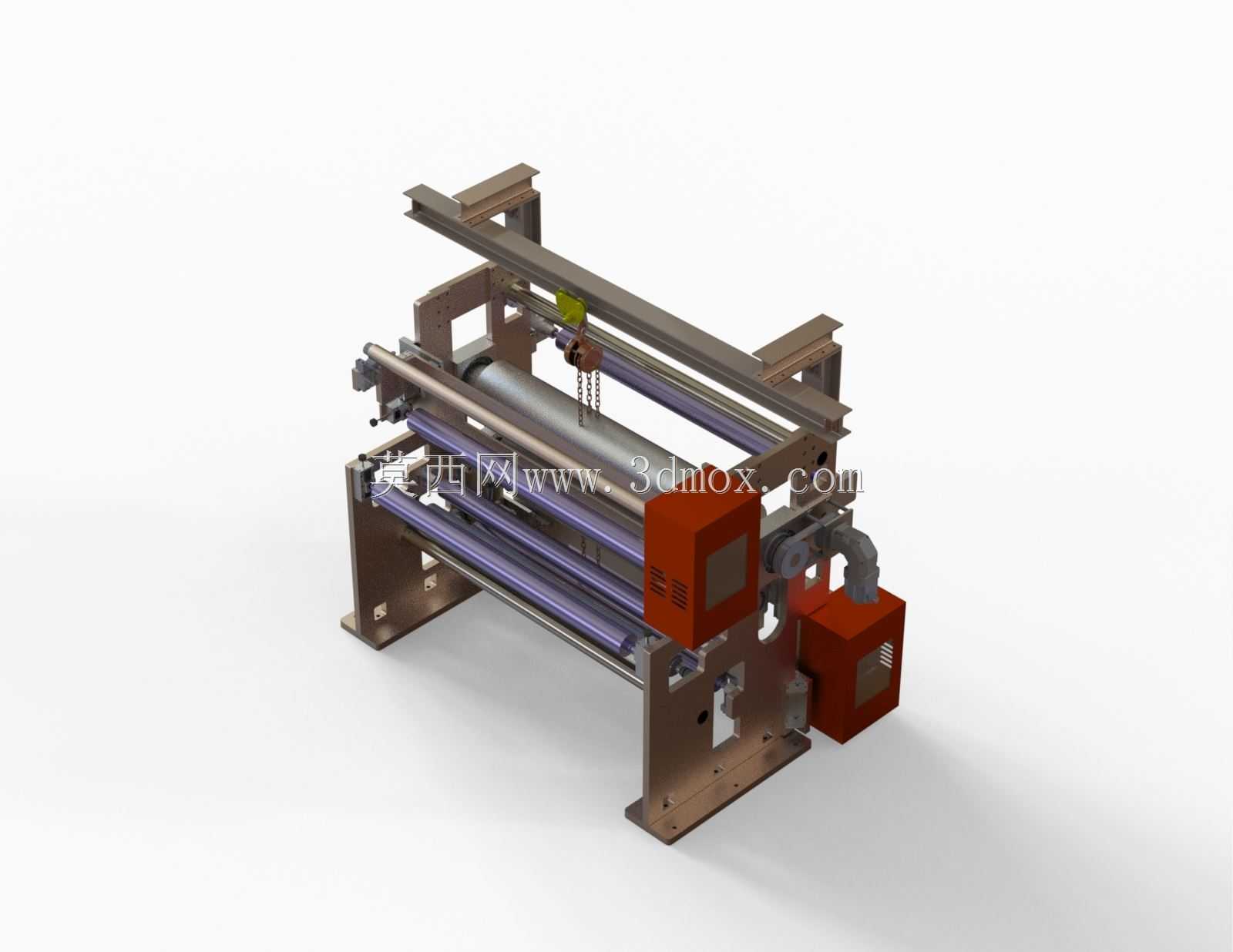

这款辊对辊层压设备主要面向连续卷材加工场景，广泛应用于柔性薄膜复合、包装材料压合、功能性涂布卷材贴合、光学膜片层压等生产环节，适配成卷的柔性基材连续作业需求，可在卷材走料过程中完成多层材料的均匀压合，避免单片压合作业的上下料等待损耗，适配大批量连续化生产的产线布局需求。设备整体采用框架式立式结构设计，主体支撑框架采用型钢焊接后加工安装基准面，保证长幅面辊系安装的平行度公差，避免长尺寸卷材走料过程中出现跑偏、褶皱问题。核心作业单元为多组平行排布的压合辊组，上下辊系配合可根据压合材料的厚度、压合压力需求调整辊间隙，部分辊体可配套加热或温控模块，适配需要热压复合的材料加工需求，保证整幅宽度方向上压合压力均匀一致，避免局部压合不实或压力过大损伤基材的问题。走料路径设计上，设备配置多组导向导辊，从卷材放卷端进入设备后，通过导辊调整基材张力，依次经过多组压合辊完成多层材料的叠合压合，最终输出完成层压的成品卷材，走料路径预留了张力调节机构的安装空间，可适配不同厚度、不同拉伸强度的柔性卷材加工，避免走料过程中基材拉伸变形。驱动单元布置在设备侧方，采用减速电机配合传动结构带动主压辊转动，保证各辊组线速度一致，避免速差造成的基材拉伤或层间错位。设备的安装边界设计充分考虑产线对接需求，底部预留地脚安装孔位，可直接固定在生产车间地面，整体宽度适配常规幅宽卷材的加工需求，进料端与出料端的高度可匹配前后端放卷机、收卷机的对接高度，无需额外搭建过渡平台即可嵌入连续卷材生产线。设备侧方预留了电气控制元件的安装位，可配套张力控制系统、压力调节系统、速度同步系统，实现层压过程的参数可调，适配不同材质、不同复合要求的生产需求，整体结构紧凑，维护空间预留充足，日常更换辊件、调整参数的操作空间充裕，可满足工厂长期连续生产的使用需求。
